摘要：本文針對儲能電站梯次利用場景中退役電池一致性差的問題，結合芯森電子FR1C H00系列磁通門電流傳感器的規格特性，提出高精度電流監測方案。文章分析了電流不均衡根源，依據傳感器真實技術參數（精度、溫漂、CAN通信協議）設計了監測架構，旨在提升BMS對退役電池簇的管理能力與安全性。

一、引言

動力電池退役正在加速到來，梯次利用成為降低儲能成本的關鍵路徑。然而，退役電池因容量衰減差異大、內阻離散性高，導致并聯運行時電流分配嚴重不均。當不均衡度過大時，不僅降低系統可用容量，還可能引發熱失控風險。

傳統的霍爾傳感器在零漂和溫漂控制上難以滿足高精度需求?；诖磐ㄩT(mén)技術的電流傳感器（如芯森FR1C H00系列）憑借其低偏移、高線性度和穩定的溫度特性，為梯次利用電池包的精細化管理提供了硬件基礎。

二、電流不均衡根源與監測需求

2.1 內阻離散性與電流分配

退役電池內阻差異可達30%-50%以上。在并聯電路中，內阻較小的電池包將承擔更大電流，形成“強者愈強”的惡性循環，加速其老化。

監測需求：需要傳感器具備極高的線性度（≤0.1%）和低增益誤差，以準確捕捉不同支路間的微小電流差異。

2.2 自放電與靜置電流

退役電池自放電率差異顯著，靜置期間會產生微安至毫安級的漏電流或自放電電流。

監測需求：傳感器需具備低失調電流（IOE）和低噪聲特性，確保在零電流或小電流狀態下讀數穩定，避免誤判。

三、基于磁通門技術的監測方案設計

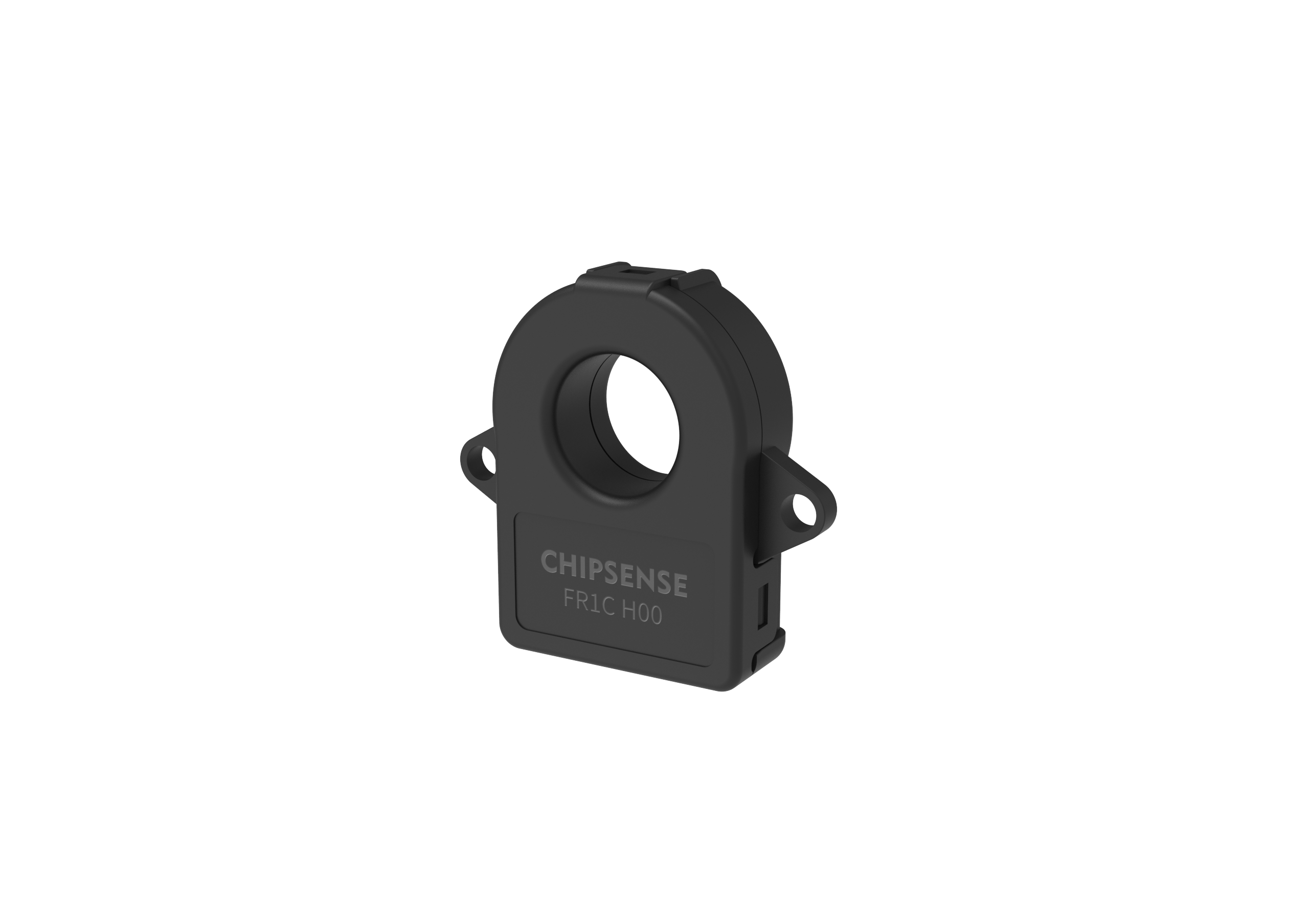

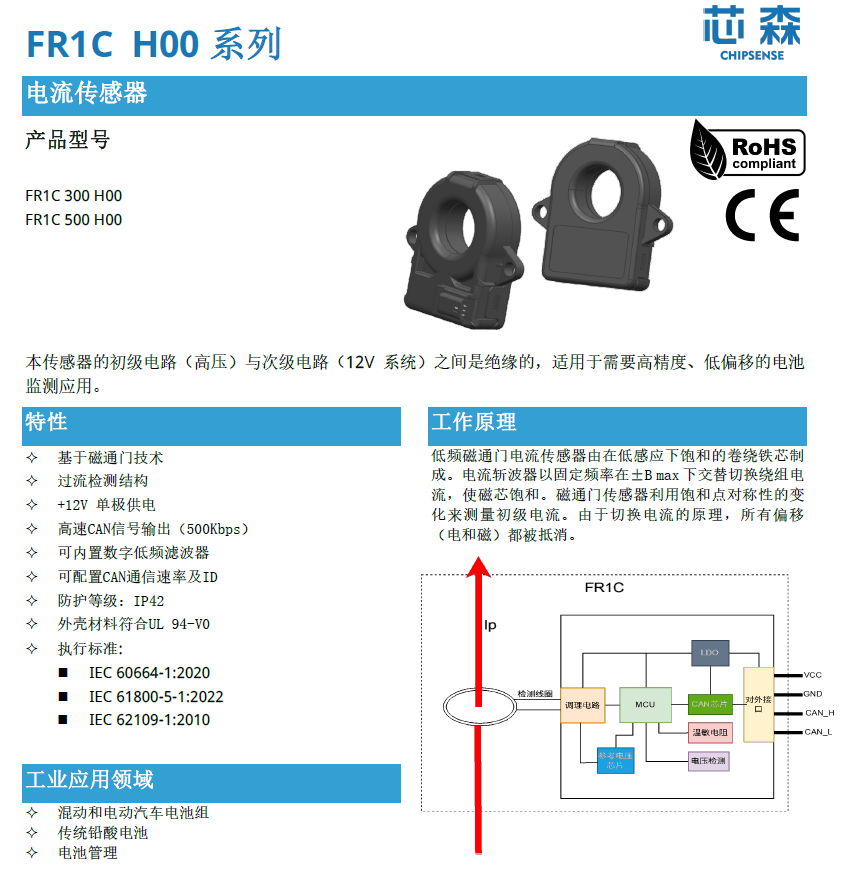

本方案選用芯森電子FR1C H00系列磁通門電流傳感器，該系列專為高壓絕緣、高精度電池監測設計。

3.1 核心選型參數

選型優勢分析：

• 高精度與低溫漂：全溫區精度優于±0.5%，增益溫漂僅±0.05%/K，有效解決傳統傳感器因溫度變化導致的測量偏差，確保BMS SOC估算準確性。
• 磁通門技術：利用磁芯飽和點對稱性變化測量，原理上抵消了電偏移和磁偏移，失調電流低至±10mA，適合監測微小的環流和不平衡電流。
• 高絕緣安全：原副邊電氣間隙31.5mm，爬電距離42.5mm，滿足IEC 61800-5-1 CAT III PD2標準，適用于1500V/3000V系統絕緣要求。

3.2 CAN通信接口設計

FR1C H00系列支持高速CAN 2.0B輸出（500Kbps），采用大端模式（Motorola）。BMS可通過CAN總線實時獲取電流數據及傳感器狀態。

通信協議關鍵點：

• 數據幀ID：0x3C2(FR1C_IP)
• 通信周期：10 ± 1 ms
• 數據格式：8字節
• Bit 24-55 (32bit)：電流值(IPIP?)，單位mA。
• 編碼規則：0x80000000= 0mA;0x7FFFFFFF= -1mA;0x80000001= 1mA。
• Bit 32 (1bit)：錯誤指示(0=正常, 1=失效)。
• Bit 33-39 (7bit)：錯誤代碼(CSM_FAIL)。
• Bit 48-63 (16bit)：產品名稱標識。
• Bit 56-63 (8bit)：軟件版本號。

故障診斷代碼（部分）：

注：BMS需解析0x3C2幀中的錯誤位，一旦檢測到Error Indication為1，立即讀取錯誤代碼并執行相應保護策略。

3.3 機械安裝與環境影響

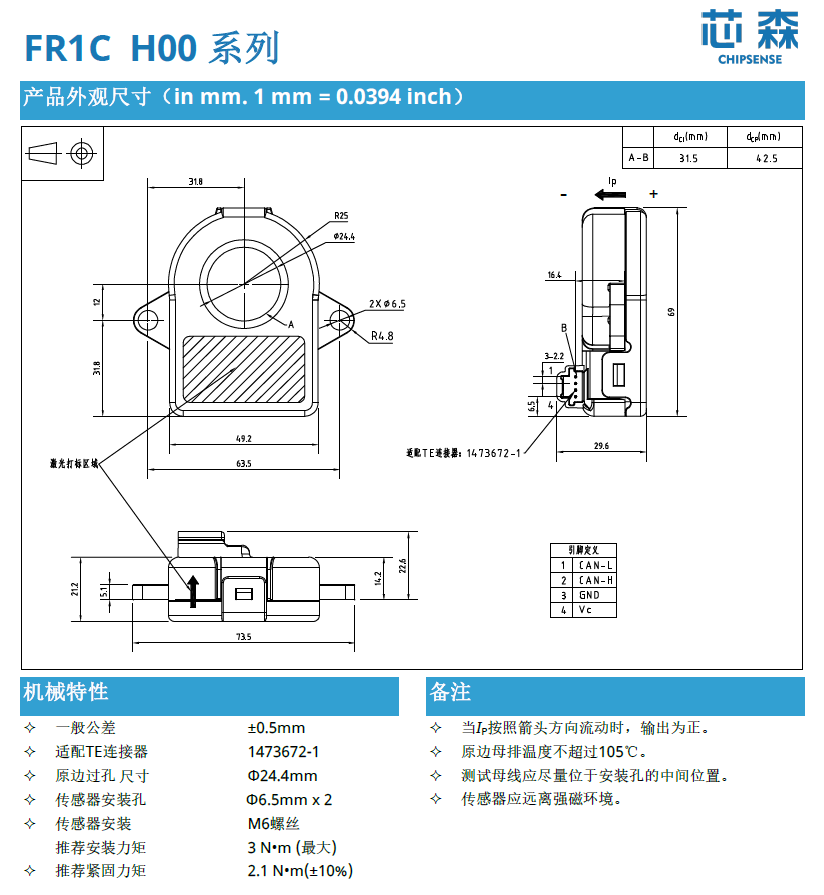

• 安裝孔徑：原邊過孔直徑Φ24.4mm，適配標準母排。
• 溫度限制：原邊母排溫度不得超過105℃，傳感器工作環境溫度-40℃~85℃。
• 抗干擾：傳感器應遠離強磁場源，安裝時確保母排位于孔徑中心，以減小位置誤差。

四、方案實施價值

通過部署符合FR1C H00規格的磁通門傳感器，梯次利用電池管理系統可獲得以下提升：

• 提升SOC估算精度：得益于±0.5%的全溫區高精度和低零漂，積分累積誤差大幅降低，SOC估算誤差可控制在更優范圍。
• 早期故障預警：利用傳感器內置的自我診斷功能（如線圈電壓異常、磁芯停振等），BMS可在傳感器自身故障或電池回路異常（如過流）發生的毫秒級時間內做出響應。
• 延長系統壽命：精準的電流數據支撐更有效的主動均衡策略，避免個別電池包因過充或過放而提前失效，從而延長整個梯次利用電池簇的使用壽命。
• 符合安全規范：產品滿足IEC 60664-1、IEC 61800-5-1等國際絕緣與安全標準，保障儲能電站的高壓安全運行。

五、結論

在儲能電站梯次利用場景中，電流監測的準確性直接決定了系統的安全性與經濟性。芯森FR1C H00系列電流傳感器以其磁通門技術帶來的低漂移、高線性度特性，以及標準化的CAN 2.0B數字輸出，為BMS提供了可靠的感知層支持。

本方案嚴格依據產品規格書進行設計，確保了技術參數的真實性與工程落地的可行性。通過精確監測每一路電池包的電流，結合智能均衡算法，可有效抑制退役電池的一致性發散，最大化挖掘梯次利用電池的剩余價值。
