隨著汽車智能化的飛速發展，市場對高性能、高效率、高可靠性的超聲波雷達解決方案的需求日益增長。華潤微電子功率集成事業群（PIBG）依托在車規級芯片研發與IC設計領域積累的深厚技術優勢，近日正式推出新一代車規級超聲波雷達驅動及信號處理芯片——QCS7209BF。該產品全面支持智能輔助駕駛與全場景智能泊車應用，助力推動車規級超聲波雷達驅動及信號處理芯片的全國產化進程。

產品封裝形式：QFN20（4mm×4mm）

一、產品簡介

PIBG推出的QCS7209BF綜合性能達到國際先進水平，已通過AEC-Q100（Grade 2）可靠性認證。QCS7209BF通過驅動換能器發送超聲波信號，對接收到的回波信號進行放大和模數轉換，并通過信號處理單元進行時間增益控制（TGC）、閾值產生（TG）、閾值調整（TA）、信號增強（SE）、回波檢測（RWD）等優化處理，從而實現物體距離探測。芯片內部集成高可靠主控模塊，確保各功能模塊間的高效穩定運行，并兼顧低功耗管理。此外，芯片內置非易失性存儲器，可用于存儲出廠設置及用戶自定義參數配置，充分滿足用戶應用的靈活性需求。

二、產品優勢

1、性能指標

供電電壓：7-18V，最大耐壓40V

支持換能器頻率：30-83KHz

內部集成高精度時鐘振蕩器，頻率12MHz

內部集成類EEPROM

內部集成溫度傳感器

驅動器性能可配置，包括驅動電流、脈沖頻率、脈沖數量

放大器增益可配置

接口類型：三線接口

探測距離：0.2-6m

環境溫度：-40-105℃

ESD HBM：所有IO > 4KV

2、創新特點

創新高效的架構設計，駐車待機模式的功耗更低

增加硬件保護機制提升系統穩定性和可靠性，系統異常時可自我保護并恢復工作狀態

ESD HBM防護，所有IO > 4KV，ESD可靠性更高

內置溫度傳感器增加可校準設計，出廠前可進行校準，溫度精度更高

新增EEPROM低壓燒寫和寫保護功能，無需額外高壓供電，系統應用更靈活

自主開發主控測試系統，可靈活適配Tier1客戶的場景定制化敏捷開發

三、產品應用

1、典型應用場景

QCS7209BF可廣泛應用于包括傳統的泊車輔助、自動泊車、盲點監測、前碰撞預防、停車距離控制等場景。

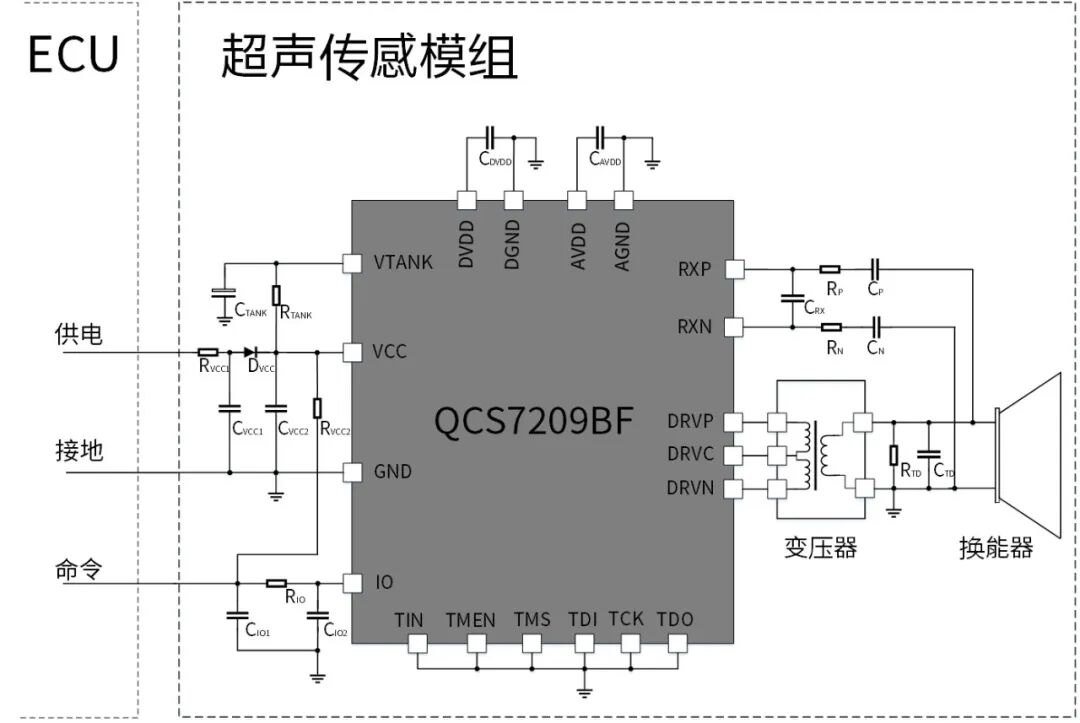

2、典型應用圖

四、展望未來

隨著新一代超聲波雷達技術的持續升級，PIBG正積極規劃推出更多系列化的車載超聲波雷達驅動及信號處理芯片，以靈活滿足不同客戶的多樣化應用需求。我們始終堅持技術創新，致力于提供更高效、可靠的汽車電子芯片解決方案，助力汽車行業邁向更加智能、安全的未來。
