一、應用場景與產品定位

濁度是表征水體懸浮顆粒物含量的關鍵指標，廣泛應用于飲用水源地、河流湖泊、市政管網與污水處理等場景。研發人員針對長期在線、無人值守監測需求，推出符合國標的 90° 散射光在線濁度傳感器，設備以高穩定性、強抗干擾、易安裝的特點滿足各類水環境連續監測要求。

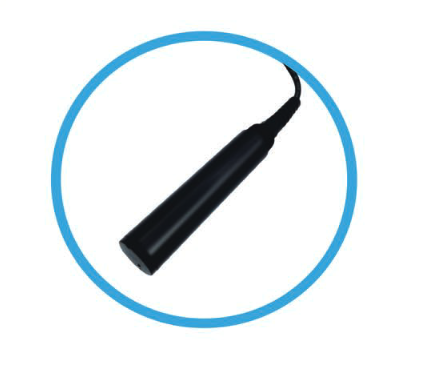

二、測量原理與結構優勢

傳感器采用 90° 散射光測量原理，測量方式與國家標準完全一致。設備采用光纖式結構搭配紅外 LED 光源，外界環境光與機械震動對測量的干擾被大幅降低。光纖傳輸介質使整體結構更小巧堅固，安裝與部署效率顯著提升，同時免維護設計使長期運行的穩定性與經濟性得到保障。

三、核心技術參數

• 測量原理：90° 散射光法
• 測量精度：±3% FS 或 ±3NTU
• 工作電壓：12–24VDC
• 整機功耗：＜0.5W
• 信號輸出：RS485（Modbus/RTU）
• 安裝方式：浸入式安裝
• 校準方式：兩點校準
• 防護等級：IP68
• 工作溫度：0–65℃
• 工作壓力：＜0.2MPa

四、安裝規范與通信適配

傳感器采用浸入式安裝，與側壁距離保持 5cm 以上、與底部保持 10cm 以上，光反射造成的測量偏差被有效避免。惡劣工況下可加裝防護罩，線纜通過保護管防護，整體運行安全性進一步提升。設備輸出標準數字信號，可直連 PLC、DCS、RTU 等工控設備，配套上位機支持參數配置與校準，現場調試更高效。

五、維護要點與實際項目應用

傳感器內部包含精密光學組件，使用過程中被要求避免劇烈撞擊。該傳感器已在華南某飲用水源地、華中河道網格化監測及市政管網項目中批量應用，長期穩定運行使運維頻次與成本顯著降低。實時濁度數據為水質預警、污染源追蹤、管網運維與排放管控提供可靠依據，成為水環境在線監測的優選設備。
