一、行業痛點與需求

在精密機械制造領域，精密 CNC 加工設備是實現高精度零部件生產的核心，其加工精度、運行穩定性和生產數據的實時性直接決定產品品質。傳統歐姆龍 CP1H PLC 因無以太網接口，與上位機的通信僅能依靠串行方式，不僅數據傳輸速率低，還存在數據延遲、丟包問題，無法滿足 CNC 加工中對主軸轉速、進給量、加工坐標等關鍵參數的實時采集與監控需求。同時，串行通信難以實現遠程程序調試和設備故障診斷，設備出現異常時技術人員需現場排查，延長停機時間；生產數據無法自動上傳匯總，也導致生產過程的數字化追溯和工藝優化難以落地。

為解決這一行業痛點，遠創智控推出 YC8000-CP 歐姆龍 PLC 以太網模塊，專為歐姆龍 CP1H 系列 PLC 量身設計，可實現 PLC 與以太網的無縫對接，讓精密 CNC 加工設備的網絡監控、數據交互和遠程管理成為可能。

二、項目背景

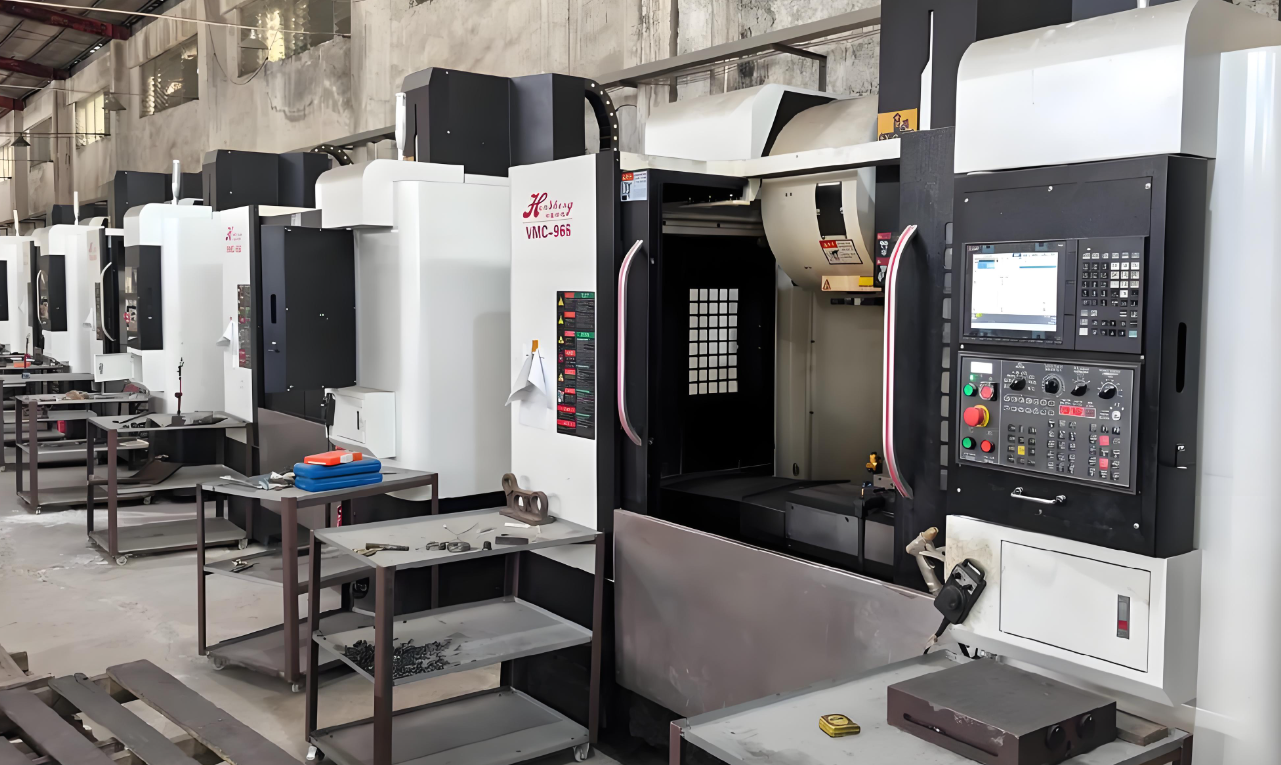

某高端精密零部件制造企業擁有多條精密 CNC 加工生產線，核心控制系統均采用歐姆龍 CP1H PLC。隨著企業數字化升級需求提升，原有串行通信模式已無法匹配高精度加工的實時監控要求，且難以融入企業智能制造管理平臺。為實現 CNC 加工設備的智能化管控、關鍵加工參數的實時采集和遠程故障診斷，企業引入遠創智控 YC8000-CP 歐姆龍 PLC 以太網模塊，彌補 CP1H PLC 無以太網接口的短板，打造一體化的設備監控體系。

三、設備選型與配置

1. 設備選型

·PLC 型號：歐姆龍 CP1H

·以太網模塊型號：遠創智控 YC8000-CP PLC 以太網模塊

·觸摸屏型號：MCGS TPC1071Gi（HMI）

2. 硬件連接

·將 YC8000-CP PLC 以太網模塊直接插入歐姆龍 CP1H PLC 的 DB9 通訊口，采用 PLC 供電模式，無需外接獨立電源。

·利用超五類網線將 YC8000-CP 的 RJ45 以太網口連接至工廠生產區域的工業級局域網交換機，保障數據傳輸?shù)姆€(wěn)定性。

·將 MCGS TPC1071Gi 觸摸屏的通訊線纜接入 YC8000-CP 以太網模塊的專用擴展通訊口，實現觸摸屏與 PLC 的高效數據交互。

3. 軟件配置

·上位機編程軟件：歐姆龍 CX-Programmer

·觸摸屏組態軟件：MCGS 組態環境（嵌入版）

·以太網模塊配置工具：遠創智控調試軟件

四、實施過程

1. 現場勘查與規劃

項目實施前，技術團隊對企業 CNC 加工車間的設備布局、網絡架構、加工工藝要求進行全面勘查，重點確認各 CNC 設備的運行參數采集點、監控中心的網絡接入位置以及觸摸屏的現場安裝點位。根據精密加工的實時性要求和企業智能制造平臺的對接標準，制定了針對性的硬件安裝、網絡配置和軟件調試方案，確保系統與現有生產體系無縫融合。

2. 模塊安裝與調試

·硬件安裝：選擇 CNC 設備非生產時段進行施工，將 YC8000-CP 以太網模塊精準安裝至歐姆龍 CP1H PLC 的 DB9 通訊口，完成以太網線、觸摸屏通訊線的連接，做好線路固定和防護，避免加工車間的振動、油污對線路造成影響。

·模塊配置：通過遠創智控調試軟件對 YC8000-CP 模塊進行核心參數設置，包括靜態 IP 地址、子網掩碼、網關等網絡參數，匹配工廠工業局域網段；同時通過模塊內置的 Web 服務器界面，實時檢測模塊與 PLC 的通信鏈路狀態，確保通信無中斷。

·軟件調試：在上位機端安裝并配置歐姆龍 CX-Programmer 軟件，通過以太網與 YC8000-CP 模塊建立穩定連接，實現 PLC 加工程序的遠程上傳、下載和在線調試；在 MCGS 觸摸屏上進行組態編程，搭建包含設備運行狀態、加工參數實時顯示、工藝參數手動設置、故障報警提示的操作界面，確保觸摸屏可精準讀寫 PLC 內的核心數據。

3. 系統測試與優化

完成硬件安裝和軟件調試后，開展全流程系統測試，針對精密 CNC 加工的行業特性，重點測試以下內容：

·高精度數據傳輸測試：通過上位機和 MCGS 觸摸屏，實時采集 CNC 設備的主軸轉速、進給速度、加工坐標、刀具補償?shù)汝P(guān)鍵參數，驗證數據傳輸?shù)臏蚀_性、實時性，確保參數顯示誤差控制在工藝允許范圍內。

·遠程監控與調試測試：在企業技術中心的監控終端，通過以太網連接 YC8000-CP 模塊，實現對車間 CNC 設備的遠程實時監控，并進行遠程程序微調，驗證遠程操作的響應速度和穩定性。

·故障模擬與報警測試：模擬 CNC 設備常見故障（如主軸過載、刀具斷裂、坐標超程），驗證系統是否能快速捕捉故障信號，在上位機和觸摸屏同步發出聲光報警，并準確顯示故障類型和位置。

根據測試結果，對網絡參數、數據采集頻率進行優化調整，確保系統完全匹配精密 CNC 加工的生產需求。

五、項目效果

1. 提升加工精度與生產效率

通過 YC8000-CP 模塊實現以太網高速數據傳輸，主軸轉速、進給量等關鍵加工參數實現毫秒級采集與監控，有效避免因參數漂移導致的加工精度偏差，產品良品率提升約 8%。設備故障可被實時發現并遠程初步診斷，故障排查時間縮短 60% 以上，大幅減少設備非計劃停機時間，單條 CNC 生產線的產能提升約 15%。

2. 實現加工過程數字化與智能化管理

YC8000-CP 模塊完美支持 ModbusTCP、FINS 等主流工控協議，可無縫接入企業智能制造管理平臺，實現 CNC 加工設備生產數據的自動匯總、分析和追溯。管理人員可通過上位機隨時查看生產進度、加工工藝參數、設備運行時長等數據，為工藝優化、生產計劃調整提供精準的數據支撐，實現從 “人工管理” 向 “數據化管理” 的轉變。

六、總結

遠創智控 YC8000-CP 歐姆龍 PLC 以太網模塊在精密 CNC 加工設備中的成功應用，有效解決了傳統歐姆龍 CP1H PLC 無以太網接口、數據傳輸效率低、遠程管理難的行業痛點。通過模塊與 MCGS 觸摸屏、上位機的協同配合，實現了精密 CNC 加工過程中關鍵參數的實時監控、遠程程序調試和故障智能報警，不僅提升了產品加工精度和生產效率，還推動了企業生產管理的數字化、智能化升級，為企業打造智能制造生產線奠定了堅實的硬件和數據基礎。

(具體內容配置過程及其他相關咨詢可聯系楊工。)
