某數據中心為兩家銀行提供業務支持。事故發生時，兩路外市電電壓同時驟降近50%，持續時間達數秒，導致數據中心32臺10/0.4kV變壓器10kV側開關柜的綜合保護裝置因欠壓保護投入而動作跳閘。由于柴油發電機組并接在10kV母線上，外電擾動時間過短，發電機組未啟動，也無法直接向0.4kV母線供電。事故發生后，運維人員在故障排查、穿戴防護裝具、開關柜位置分散等因素影響下，合閘操作不夠及時，部分機柜在UPS蓄電池電量耗盡前未能恢復供電，對兩家銀行業務造成嚴重影響。該數據中心電氣接線及故障示意圖見圖1。

圖1 某數據中心供電系統示意圖

一、事故主要原因

1、綜保定值設置錯誤

10/0.4kV變壓器綜合保護裝置通常不投入欠壓保護，或僅投入并設置為告警方式，而本項目錯誤地將欠壓保護設置為動作跳閘，導致市電電壓暫降時32臺斷路器同時跳閘，是本次事故的主要原因。

2、系統容錯性不足

數據中心通常在10kV母聯處設置母聯或進線備自投裝置，并支持自投自復功能，以提高系統容錯能力，但在0.4kV側設置備自投裝置的較少。若本項目在0.4kV側配置電源備自投裝置，也可避免因電壓暫降引發的跳閘失電事故。

3、缺乏專業工具與訓練

因缺少專業訓練及專用工具支持，運維人員在故障排查、防護裝具穿戴、開關柜分布分散等情況下，無法實現遠程操作，處置耗時過長，導致UPS電池耗盡，錯失故障恢復的黃金時間。

二、解決方案

安科瑞可為數據中心提供從中壓進線至末端配電的一站式解決方案，涵蓋110kV、10kV、0.4kV電壓等級的綜合保護、測控裝置及各類電源備自投裝置，并具備豐富應用經驗，為提升數據中心供電可靠性提供有效支撐。

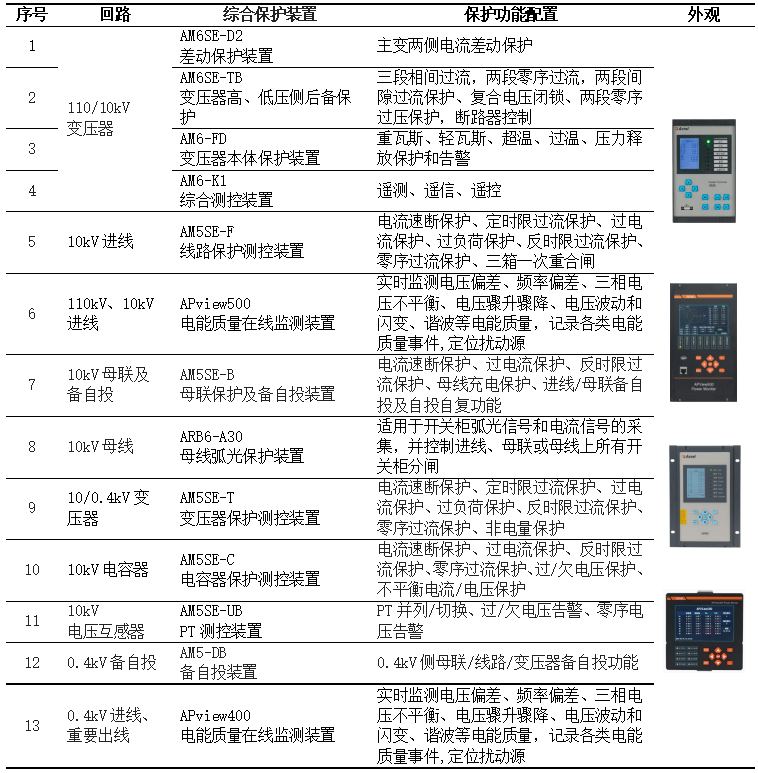

1、數據中心主要保護配置

為提高供電可靠性、降低電網干擾影響，大型數據中心一般采用110kV及以上電壓等級市電電源，具體根據當?shù)毓╇姉l件確定。數據中心至少應引入兩路市電電源，互為冗余。每路市電電源的供電容量應滿足全部一、二級負荷需求，包括UPS電源系統、機房照明、蓄電池充電及建筑設備中的一、二級負荷。兩路市電電源容量宜實現全冗余，正常時同時運行，在負荷設備輸入端實現自動切換。

2、0.4kV備自投設置

在0.4kV側配置備自投裝置可進一步提升數據中心系統容錯能力。通過低壓備自投裝置，可在主電源故障時切換至備用電源，保障電力供應的連續性。下圖為某數據中心低壓備自投案例，其0.4kV供電系統由三路10/0.4kV變壓器進線、兩路母聯及兩路柴發進線組成，如圖所示。

三臺變壓器均為10/0.4kV，由同一10kV母線供電。其中進線1、進線2為主用進線，進線3作為兩路進線之一的熱備用（當兩路主用進線均失電時，僅向I段母線供電），III段母線不帶負載。兩路柴發進線作為進線備用。本項目采用兩臺AM5-DB低壓備自投裝置，采集三路站用變壓器進線電壓、電流、兩路柴發電壓及各斷路器位置狀態，集成7個斷路器的分合閘控制信號及兩臺柴油發電機的啟動信號，實現對低壓系統備自投投切控制，顯著提升供電系統容錯能力。同時，備自投裝置也可控制變壓器高壓側斷路器，實現更復雜的控制策略，適用于上述數據中心失電等場景。

3、數據中心動環管理系統

AcrelEMS-IDC數據中心能效管理系統構建了覆蓋高、中、低壓配電系統、柴油發電機、UPS的實時監控體系，并結合末端機柜配電數據采集、電力監控、PUE分析及動環監測功能，幫助數據中心管理者掌握能源運行狀況，及時預警異常情況，快速定位故障原因，保障數據中心穩定可靠運行。除變電站、柴油發電機及UPS運行監控外，系統還可為運維人員提供故障告警定位、遠程分合閘操作等功能，縮短故障處置時間。

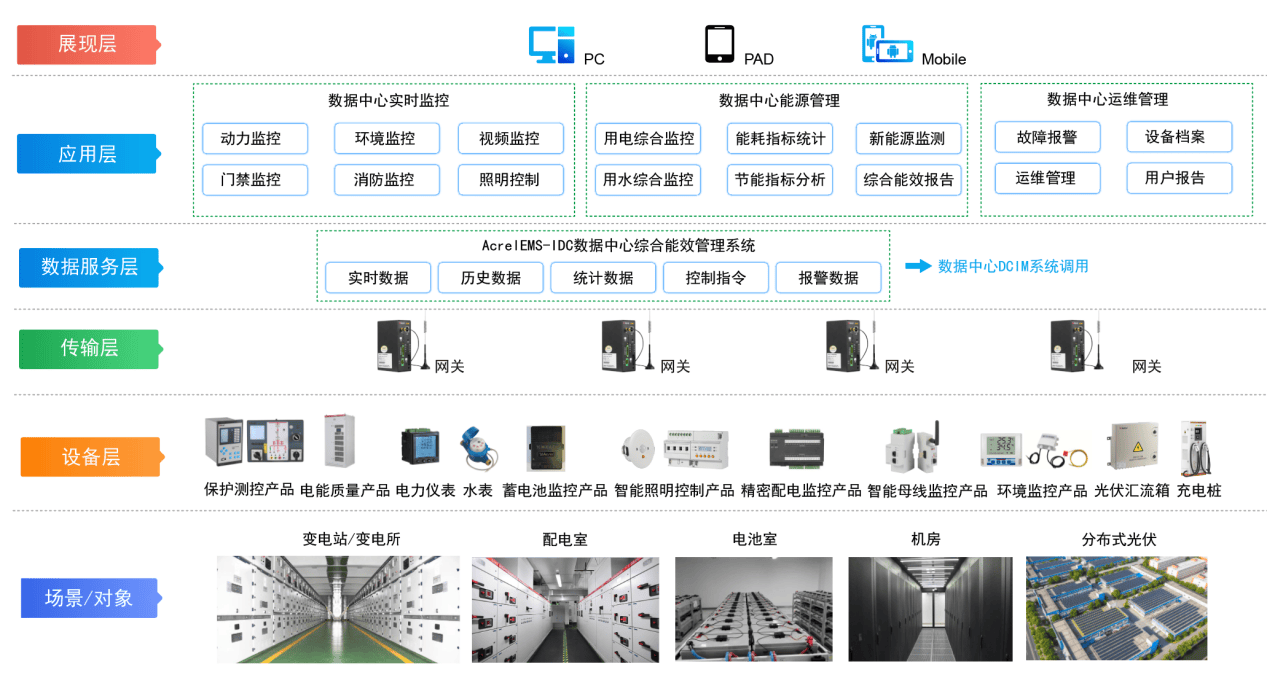

圖2 數據中心能效管理示意圖

系統可對110kV變電站、10kV開閉所、10/0.4kV低壓變配電室配電系統運行情況進行監控，實現遙測、遙信、越限報警、故障分析、電能質量分析、運行報表等功能。

同時，監測柴油發電機、變壓器、UPS、蓄電池組、配電柜、空調等設備的狀態及運行參數，提供異常預警、運行報表等功能。

系統對數據中心故障類型進行分級分類處理，通過語音、文字彈窗、短信等方式發出故障預警信號，并對故障信息進行分類展示。

三、結語

數據中心供電系統的可靠性直接關系到業務連續性與信息交互的穩定，是數字基礎設施安全運行的關鍵保障。在高算力、高密度負載需求背景下，系統對電網擾動的應對能力、故障快速定位與切換能力以及智能監測系統建設尤為重要。唯有依托科學的供電架構與保護設計、健全的運維保障體系以及智能化的管理手段，方能有效抵御斷電、設備故障等風險，實現零非計劃停機目標。
