01簡介

中微愛芯推出一款高性能低壓差線性穩壓器，以“微安級靜態電流”重新定義電源管理芯片的性能標桿，助力國產替代進程加速。該LDO是中微愛芯電源產品線的核心力作，采用先進CMOS工藝設計，專為電池供電設備和低功耗應用優化。

AiP76XXA是一款低功耗、低電壓、低壓差線性穩壓器，可提供500mA輸出電流，典型壓差僅為165mV。其工作輸入電壓范圍為2.5V~5.5V；固定輸出版本的輸出電壓范圍為0.8V~5.0V，可調輸出版本則可通過外接電阻，將輸出電壓在0.8V~5.0V范圍內靈活調節。該器件具備關斷模式、短路電流限制及過溫保護功能，并集成自動放電特性，可在電路關斷時快速拉低輸出電壓。

02產品優勢

超低功耗設計：20uA典型靜態電流，顯著延長電池續航時間。

高精度輸出：±1%的輸出電壓精度，為MCU、傳感器等對電源質量敏感的負載提供純凈供電。

小封大載，高效穩定：采用小封裝設計，可穩定輸出500mA負載電流，兼顧PCB緊湊布局與強勁帶載能力。

全電壓點覆蓋：固定輸出版本涵蓋0.8V至5.0V全系列標準電壓點，省去外部電阻分壓網絡，簡化BOM成本；可調版本滿足定制化需求。

03主要特點

工作輸入電壓范圍：2.5V~5.5V

固定輸出電壓：0.8V、0.9V、1.0V、1.05V、1.1V、1.2V、1.3V、1.35V、1.5V、1.8V、1.85V、2.1V、2.2V、2.3V、2.5V、2.6V、2.7V、2.8V、2.85V、2.9V、3.0V、3.1V、3.3V、3.6V、4.2V、4.4V和5.0V

可調電壓輸出：0.8V~5.0V

最大輸出電流：500mA

輸出電壓精度：25℃時為±1%

低壓差：輸出電流300mA時為165mV（典型）

低靜態電流：20uA（典型）

關斷電流：0.01uA（典型）

電源抑制比：

CBP=0.01uF：90dB@217Hz，90dB@1kHz，65dB@10kHz

CBP=0uF：75dB@217Hz，60dB@1kHz，45dB@10kHz

快速啟動

自動快速放電功能

過溫保護

短路電流限制

工作溫度范圍：-40℃~+125℃

封裝：有使能：SOT23-5、DFN4、DFN6和SOT353

無使能：SOT23-3、SOT89-3

04功能框圖

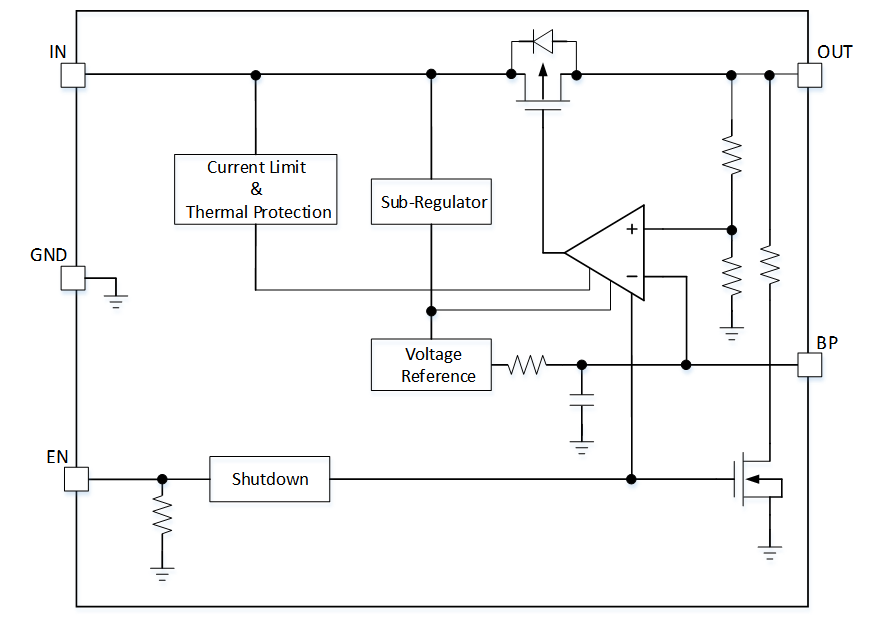

固定輸出電壓

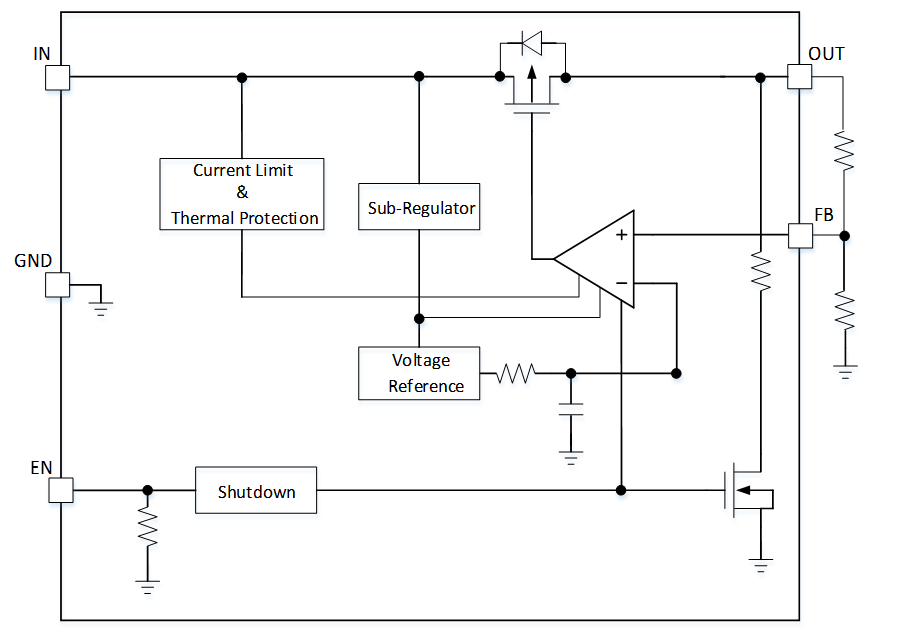

可調輸出電壓

05引腳排列圖

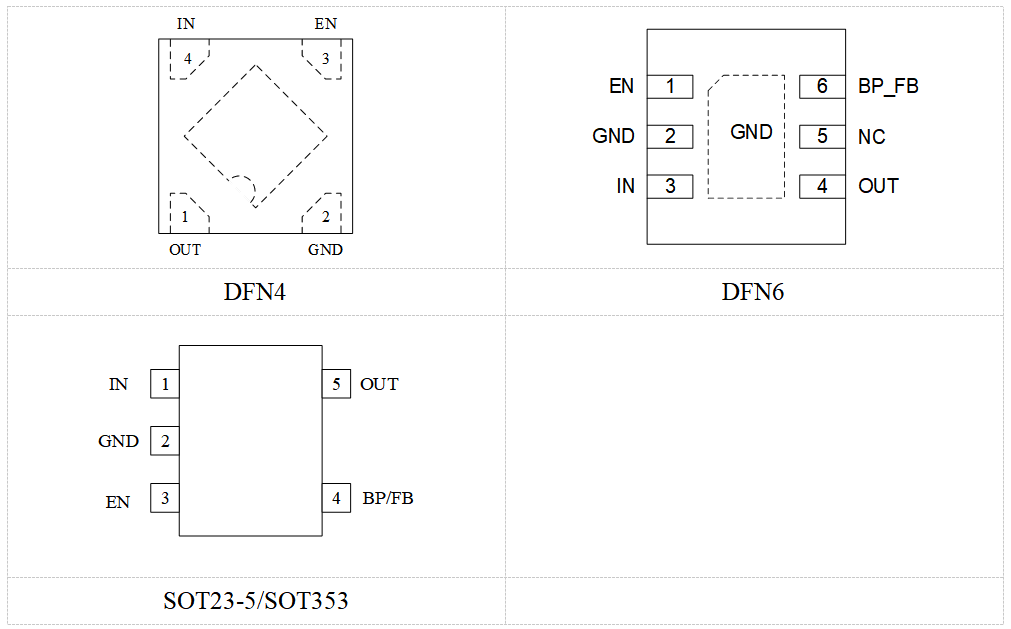

有使能

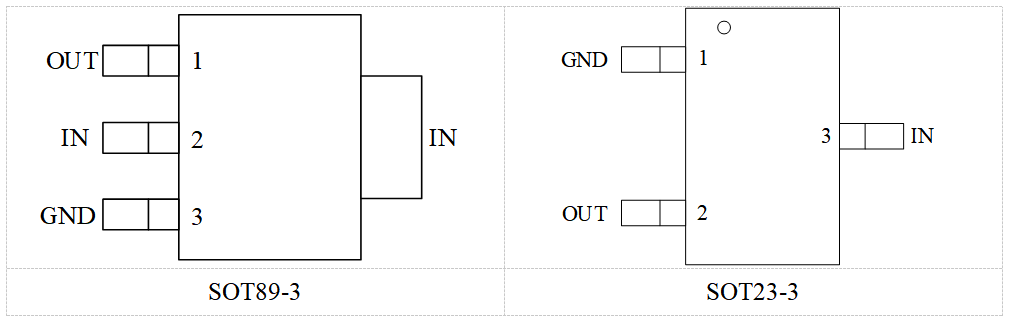

無使能

06典型應用圖

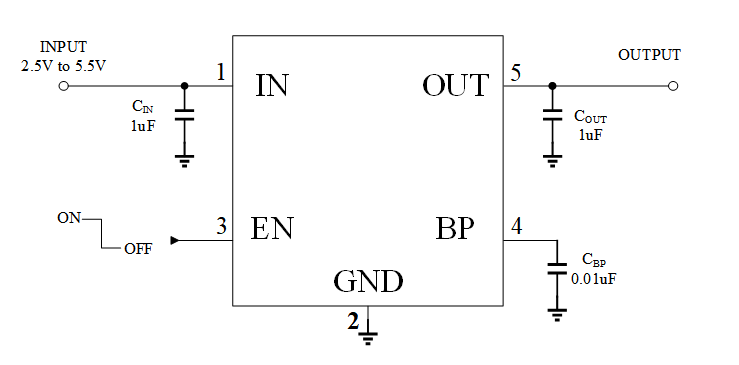

固定輸出電壓應用圖

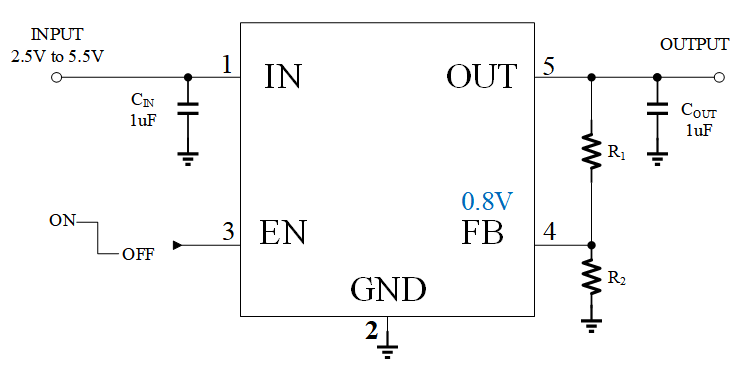

可調輸出電壓應用圖

07關鍵參數

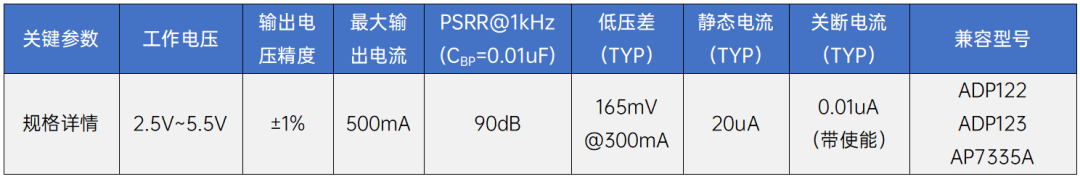

AiP76XXA系列關鍵參數

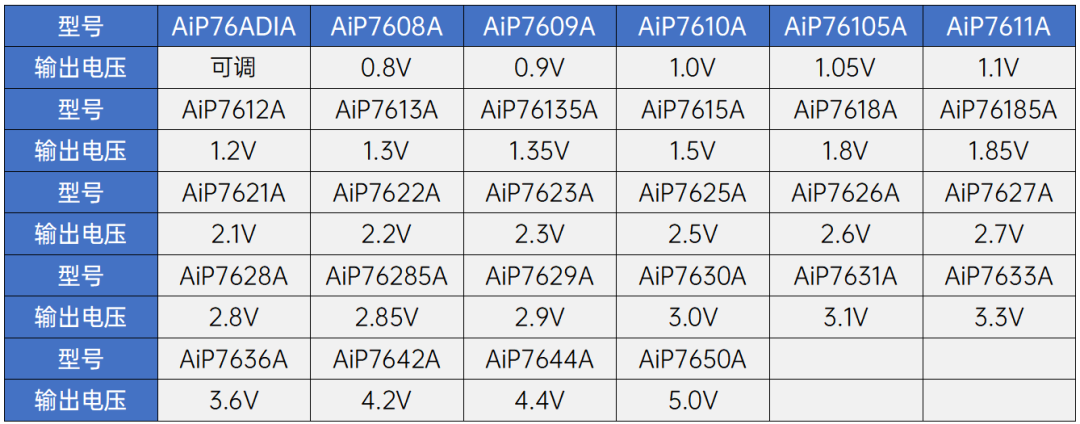

AiP76XXA型號列表

08結語

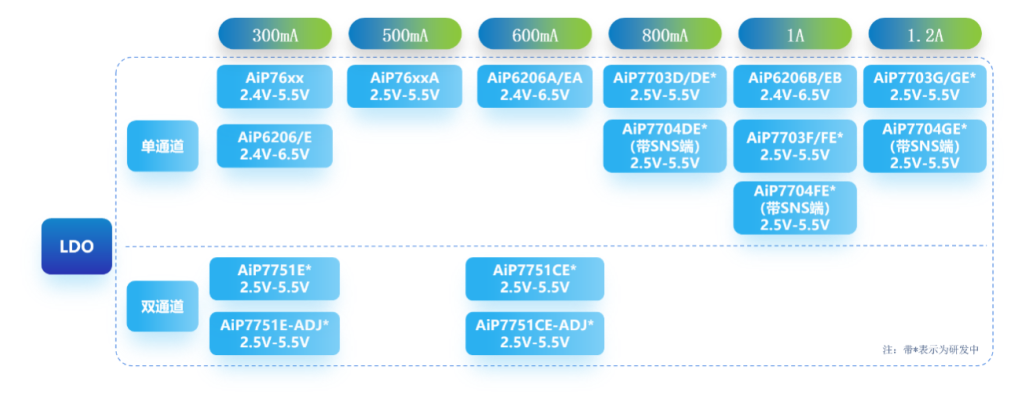

AiP76XXA是一款低功耗、低電壓的低壓差線性穩壓器，可提供500mA輸出電流，典型情況下壓差僅為165mV。除AiP76XXA外，中微愛芯還提供更多常壓LDO供客戶選擇，具體選型表如下：

關于中微愛芯

無錫中微愛芯電子有限公司成立于2004年，是一家以集成電路設計、測試、方案開發、銷售和服務為主的高新技術企業，是工信部認定的集成電路設計企業，是國家鼓勵的重點集成電路設計企業。產品已形成MCU、LCD顯示、LED顯示、通用邏輯、信號鏈、馬達&柵驅動、功率器件、電源、音響、遙控器、通信、配套等多個系列幾千款產品，覆蓋消費電子、網通產品、工業設備、新能源、汽車電子等多個領域。

文案：徐子晨
