在智能設備追求更輕薄設計、更長續航的今天，電源管理芯片的集成度和效率成為關鍵因素。芯邁半導體最新推出的SM5112高效4通道LED背光驅動和雙路輸出LCD偏置電源芯片，以其高集成度技術架構和卓越的性能表現，為智能設備背光系統提供了理想解決方案。

多通道LED背光驅動和LCD偏壓功能完美結合

SM5112采用獨特的架構設計，同時集成LED背光驅動和LCD偏置電源兩大功能模塊。這種高度集成的設計方案不僅顯著減少了外部元件數量，更大幅提升了系統整體能效。該芯片采用先進的WLCSP-24封裝(1.695mm×2.425mm×0.620mm)。

智能調光系統：細膩顯示與節能兼得

輸入范圍適配硅負極電池：2.5V至5.5V的工作電壓范圍，UVLO rising/falling分別為2.1/1.9V，完美適配硅負極電池的深度放電需求，充分利用電池電量

高精度輸出：四通道并聯LED電流，每通道最高30mA，電流精度可達±1%，通道間匹配精度±0.5%

靈活調光控制：支持I2C或/和PWM調光控制方案，支持2048階(11位)線性或指數兩種曲線DC調光，每個LED通道均可單獨使能或禁用，從而實現區域調光功能

可編程LED電流斜坡控制功能：支持自定義電流斜坡時間和過渡曲線，背光調節更加平滑自然，有效避免了亮度突變帶來的視覺不適

轉換器自適應開關頻率：開啟自動頻率模式，在不同亮度下最大限度提高預設輸出電流效率

可調輸出過壓保護：8種可調過壓保護，輸出電壓最高可達32V

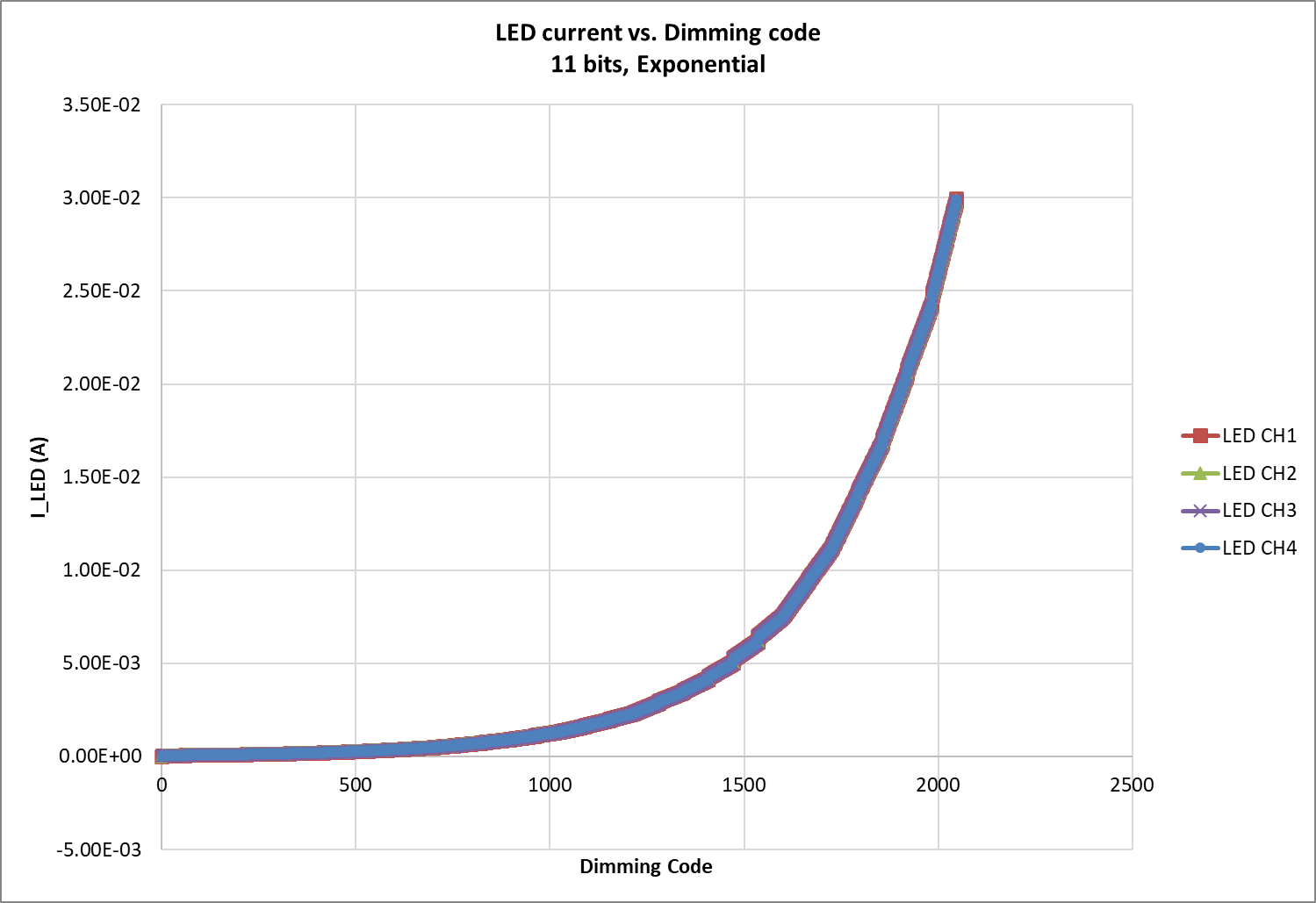

調光曲線圖

雙輸出LCD偏置電源

雙輸出電壓：支持±4.0V至±6.5V可編程輸出，50mV/步進精度

高效轉換：集成同步整流MOSFET，轉換效率高達85%

強大驅動能力：雙路輸出電流最高可達150mA

兩種喚醒模式：兩個偏置輸出可通過寄存器配置或者單一外部信號進行控制

可編程啟動時間控制：兩個偏置輸出可獨立設置啟動電壓斜坡時間

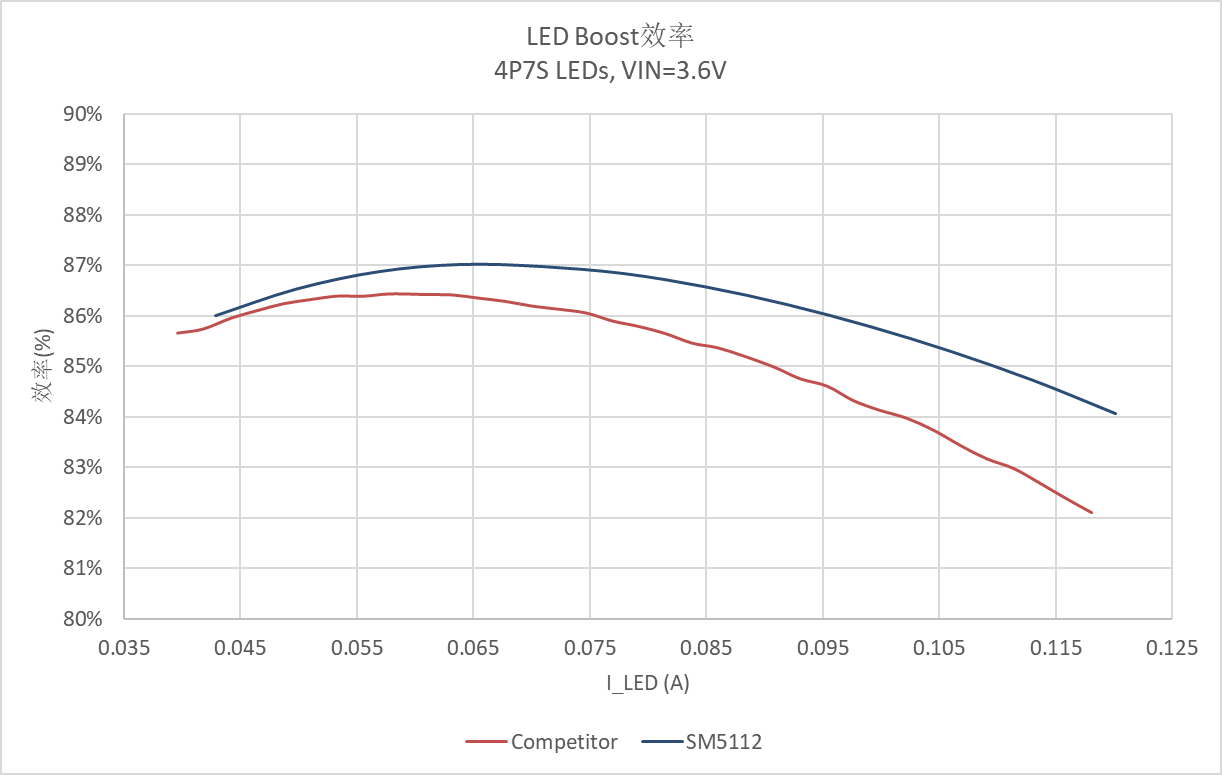

效率曲線圖

多重保護機制：為設備安全保駕護航

SM5112內置了完善的保護電路系統，包括：

輸入欠壓鎖定

電感電流限制保護

輸出短路/過壓保護

LED開路/短路保護

熱關斷保護功能

這些保護機制相互配合，確保了在各種異常工作條件下，芯片都能夠安全可靠運行，為終端設備提供全方位的安全保障。

市場應用前景：廣泛適配各類設備

SM5112的出色性能使其在多個應用領域都具有重要價值：

智能手機：為高分辨率顯示屏提供精準背光控制

平板設備：支持多種尺寸LCD面板的電源需求

便攜式數碼相機：滿足對顯示質量有嚴格要求的專業設備

技術發展趨勢：引領行業創新方向

隨著顯示技術向更高分辨率、更高刷新率方向發展，SM5112所代表的高集成度、高效率電源管理方案將成為行業主流。其創新的技術特性為下一代顯示設備的發展指明了方向。
