前言：

如今，以互聯網為核心的 IT 通信已成為現代生活所依賴的重要基礎設施。數據中心承載著為信息網站、AI 人工智能應用和數據存儲提供支持的服務器及網絡系統。為保障這些信息服務持續運轉，數據中心需要保持全年 24 小時不間斷的穩定運行。即便是短短幾秒鐘的斷電/故障停機，也會對社會和企業造成嚴重的影響。

數據中心的可靠性與供電，成為了當下的熱點話題

那么，數據中心有什么關鍵系統？采取哪些電氣測試點檢措施來保障其用電安全且穩定？

站在世界電氣測量行業的前沿，HIOKI日置將集其先進的測量技術和理念，匯集全球據點的經驗方案，為數據中心及其上下游關聯客戶提供電氣測量解決方案，致力于解決行客戶的痛點難題，提升用電安全與能效。

自3月起，HIOKI日置將為大家?guī)怼禜IOKI日置數據中心精準測量解決方案專題》系列介紹。本文將介紹數據中心的關鍵系統和相關調試測試，同時介紹電氣測量?jī)x器在在維持?jǐn)?shù)據中心穩定運行方面所發揮的關鍵作用。

數據中心與變電站

我們先從這里開始，了解數據中心的關鍵系統

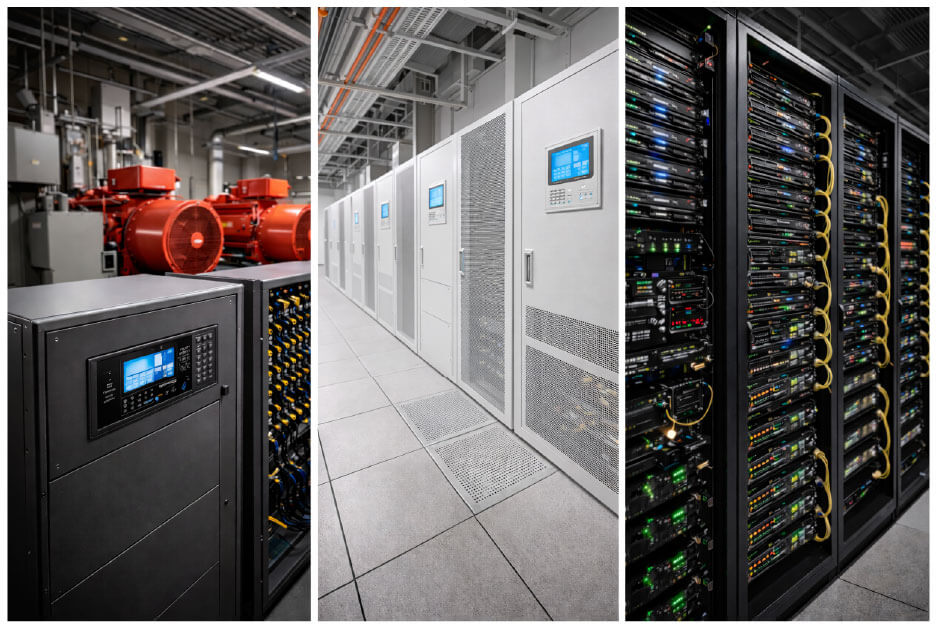

一、構成數據中心的核心設備

數據中心的核心基礎設施主要分為三大類：

1.供電設備
2.冷卻空調設備
3.服務器與網絡設備

1.供電設備（變電站、UPS不間斷電源、發電機）

數據中心支撐著關鍵業務包括金融、云平臺和公共基礎設施，業務一旦中斷，損失將以秒計。

故而數據中心內的服務器與存儲系統需24小時不間斷運行，為保障供電穩定，數據中心采用了高度冗余的電力架構設計，其典型組成如下：

·附近變電站的市政供電
·不間斷電源（UPS）系統：可應對短時停電
·柴油發電機（Genset）：在長時間斷電期間提供電力

這樣的設計下，當設備發生故障時，備用電源可以立即接管。

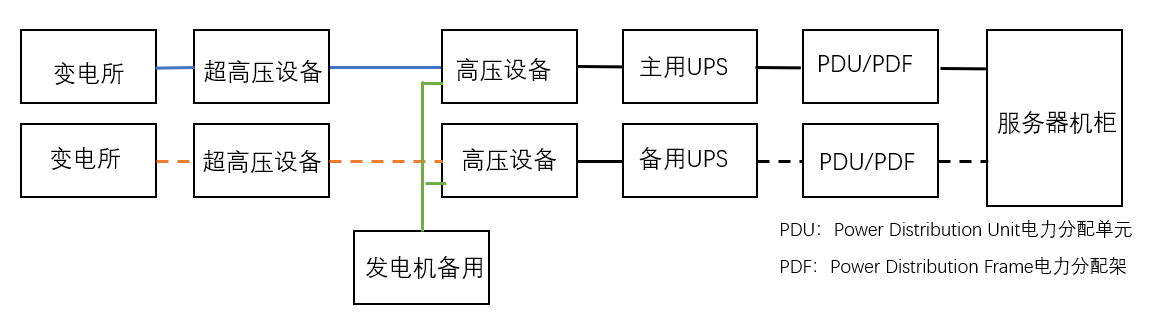

冗余性示例：兩套獨立的供電系統互聯

在頂級的供電配置中，供電系統從輸變電階段就分為兩個獨立系統，每個主要組件包括阿輸入市電線路、發電機、不間斷電源UPS、配電系統均是相互獨立的，形成雙重冗余。頂級可靠性的數據中心全年允許的停機時間僅為數分鐘。

2.冷卻空調設備（空調、冷水機組、冷通道、熱通道）

服務器產生的熱量與其功率消耗成正比。如果服務器因發熱導致內部溫度升高，可能導致故障或關機。因此，高效散熱是穩定運行的關鍵。冷/熱通道隔離是一種冷卻方案，它通過分離服務器的進氣和排氣路徑，防止冷熱空氣混合。功耗持續攀升是數據中心面臨的難題之一，大型數據中心的冷卻空調功耗占比極高，因此提升冷卻效率對數據中心的穩定運行與節能降耗而言，都具有至關重要的意義.

3.服務器與網絡設備（服務器、GPU圖形處理器、PDU電力分配單元、機柜）

數據中心的主要IT 設備主要通過機柜進行組織，機柜內包含：

·服務器、圖形處理器（GPU）等計算節點
·電力分配單元（PDU）
·網絡設備與結構化布線

AI人工智能計算顯著增加了機柜的功率密度，現在許多機柜的功率需求達到10-20 kW甚至更高。這就要求服務器供電系統能夠支持大電流驅動以及應對負載的突發波動，也正因如此，電壓調節器、多相轉換器、多層陶瓷電容器（MLCC）等高性能供電元器件的市場需求不斷攀升。

二、調試測試

新建數據中心需通過一套調試（Commissioning）的驗證流程，確保大量設備與系統能夠協同正常工作。

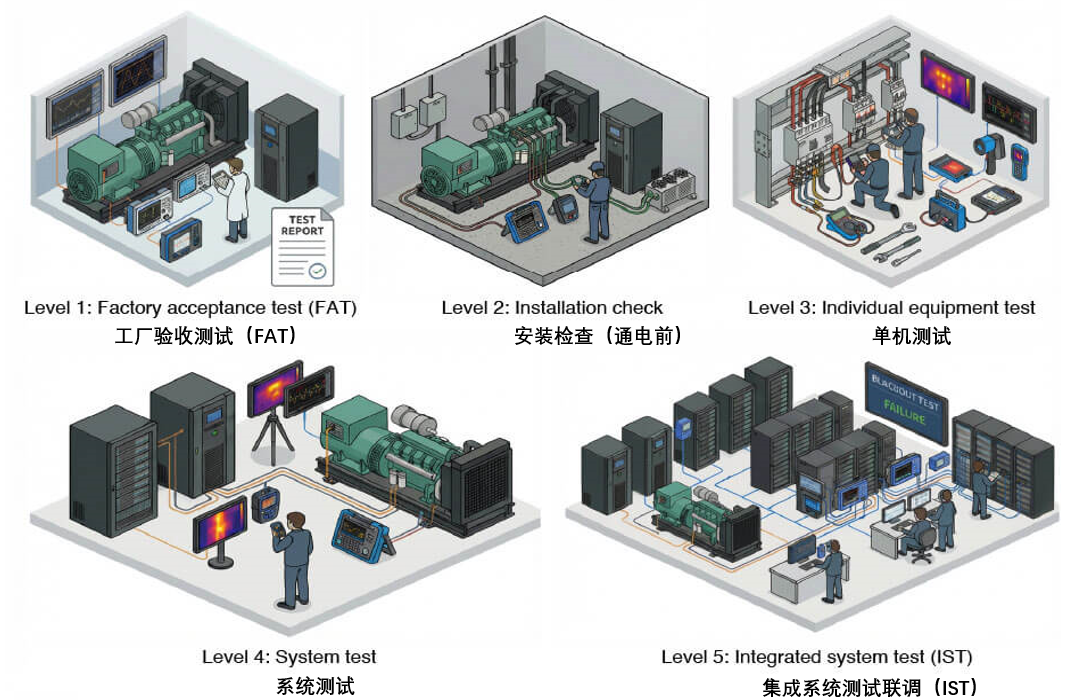

調試流程分為 1 至 5 級共五個階段，按順序依次開展【設備工廠測試】-【現場安裝確認】-【單機測試】-【系統/子系統測試】-至【實際負載下的綜合運行測試】完成全部調試。

L1-L5每個階段均需使用電氣測量?jī)x器進行驗證，確認設備與系統的運行是否符合設計標準。各階段的具體驗證要求會因業主與開發商的需求不同而存在差異，需逐一確認。

我們將從日置為調試測試提供的眾多解決方案中，選取2個典型案例進行介紹。

[HIOKI日置的測量解決方案-典型案例1]

不間斷電源（UPS）、發電機（Genset）的運行測試

L5的綜合系統測試的典型場景之一，是模擬主電源斷電的情況。若數據中心運行中主電源突然中斷，系統將執行以下操作：

·所有不間斷電源立即切換至電池模式，維持負載供電
·所有發電機啟動，并在數秒內接管負載供電
·同時，測試也會模擬極端場景，例如停電過程中備用供電線路發生故障的情況

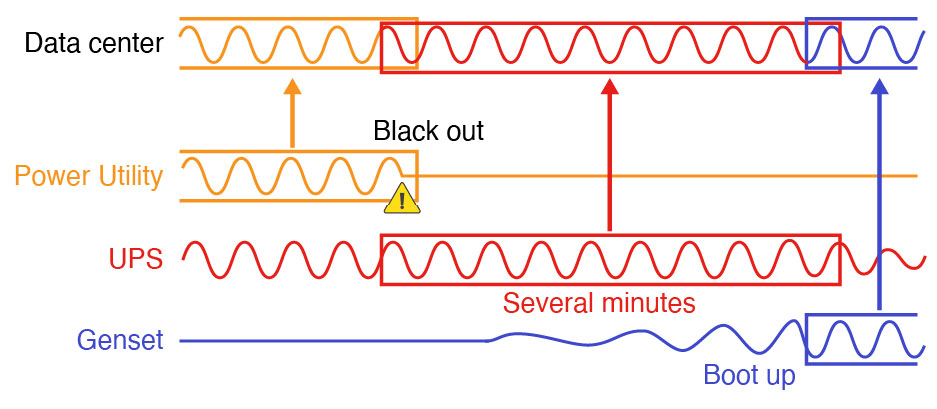

·供電備份示意圖：工頻電源中斷時，不間斷電源將提供數分鐘的備用電力，發電機在該時間段內完成啟動，確保數據中心無停機時間。

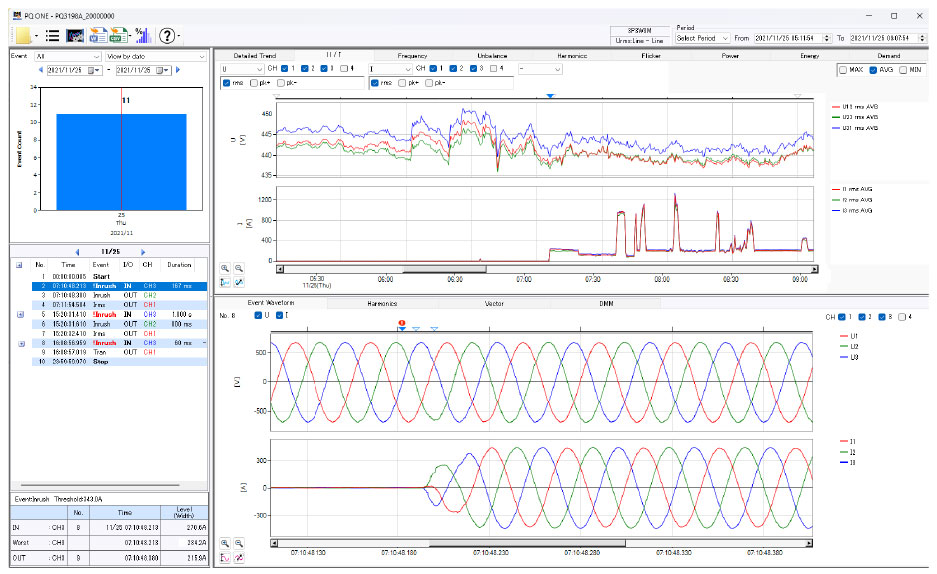

·使用日置的電能質量分析儀PQ3198 開展負載波動測試的案例：無論負載電流如何波動，電壓始終維持在穩定數值。

[HIOKI日置的測量解決方案-典型案例2]

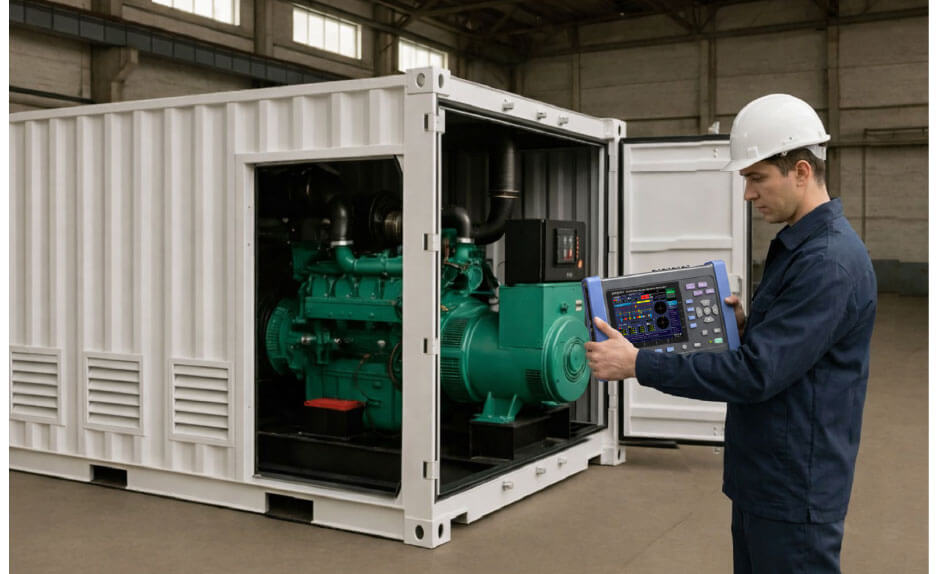

發電機和UPS備份設備的工廠驗收測試（FAT）

L1工廠驗收測試（FAT）是發電機、UPS不間斷電源等備份設備必須實施的，核心測試項目如下：

·電壓與頻率的穩定性
·切換過程中的瞬態響應
·諧波指標
·運行效率

測試過程中還會遵循國際標準開展，采用HIOKI電能質量分析儀PQ3198、功率分析儀PW8001、存儲記錄儀MR6000等測量?jī)x器，保證精準測量，確保數據的一致性。

總結

數據中心是是數字時代的信息心臟，要求全天候24 小時不間斷穩定運行，尤其是超算數據中心，對冗余配置與超高運行率有著嚴苛要求。調試測試通過五個階段的層層驗證，確保核心系統按照設計標準穩定運行。

HIOKI日置的測量?jī)x器在整個調試流程提供全方位的解決方案，助力實現高可靠性的驗證工作。精準、可靠的測量，是保障數據中心安全、穩定、高效運行的關鍵。

需要了解更詳細的L1-L5五個階段測試需求和方案？更多詳細咨詢，請聯系HIOKI日置。
