01 引言

在智能駕駛項目里，很多團隊都會遇到同一個問題：數據采集并不難，難的是把采到的數據穩定地用起來。路測之后，工程團隊往往要面對幾個高頻挑戰：

傳感器數據來源多、格式多，鏈路聯調成本高；

算法和測試團隊常用 ROS2 生態，但工程化流程需要更強的可控性；

ROSBAG 回放能“放出來”，但要做到“看得清、對得齊、可分析”，并不輕松；

一旦進入驗證階段，常見痛點不是功能缺失，而是效率和穩定性不足。

針對這些挑戰，本文提出一種基于ADTF與 ROS2 互補協同的實踐方案：以ADTF作為數據處理與展示的工程化載體，通過適配組件對接ROS2 數據與ROSBAG，形成統一的回放與分析入口，將“采集—適配—回放—可視化分析”打造成一條可復用的數據閉環，幫助團隊在保留 ROS2 生態靈活性的同時，提升整條數據鏈路的穩定性和工程可控性。

02 ADTF vs ROS2

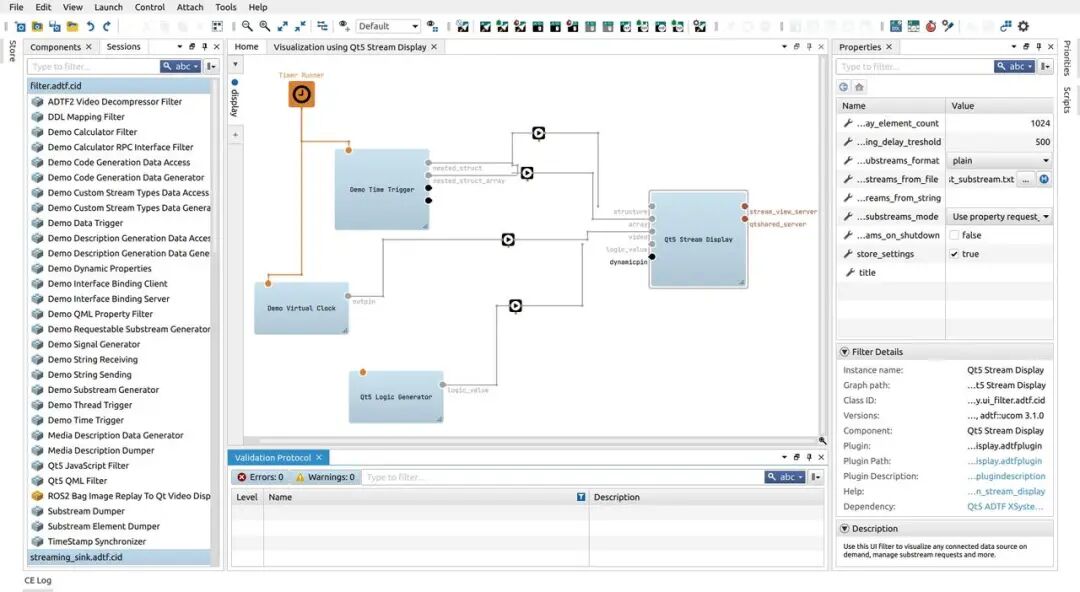

ADTF很多功能都是以組件形式來開發，通過定義輸入輸出引腳來實現數據在各個組件流轉，進而形成數據閉環。ROS2是以節點形式來作為功能基本單元，基于發布和訂閱形式閉環數據鏈路。

兩者在這方面具備很多相似性特點，所以時常會把 ADTF 和 ROS2 看成替代關系，但在實際項目開發中里，它們更像是互補關系。

ROS2在算法協同和生態接入上有天然優勢，尤其適合多節點協作；

ADTF 在工程化數據通路、組件化管理、圖式化組織和運行穩定性方面更突出。

因此，在 ADAS 驗證場景中，真正有價值的不是“誰更強”，而是：如何讓團隊繼續使用熟悉的 ROS2 數據，同時讓整體流程具備更高的可控性和可復現性。

這次的實踐思路就是：以 ADTF 作為數據處理和展示的工程化載體，通過適配組件對接 ROS2 數據與 ROSBAG，形成統一的回放與分析入口。

03 ADTF與ROS2協同實踐方案

方案設計

結合 ADTF 的組件開發方式，我們把能力拆成三層，便于團隊協作：

數據回放層：負責從 ROSBAG 讀取指定圖像話題，并按時間節奏穩定輸出；

顯示可視化層：負責視頻畫面展示，并支持疊加回放狀態信息；

流程控制層：負責播放節奏、狀態管理與聯調過程中的穩定運行。

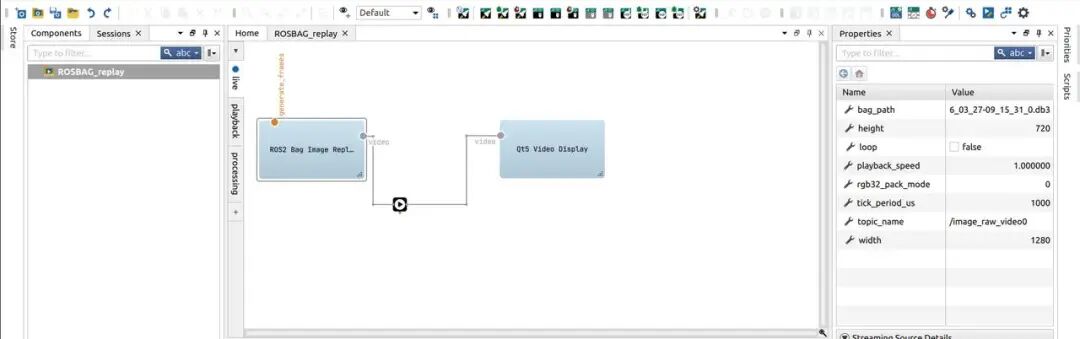

在實現上，我們使用了兩個關鍵組件：

ros2bag_image_replay：用于將 ROSBAG 圖像話題轉成 ADTF 可直接消費的視頻流；

demo_qt_video_display：用于圖像顯示與可視化呈現。

這個組合的意義很直接： 把“數據讀出來”升級為“數據可分析”。不僅能看畫面，對組件持續迭代開發后，還能讓測試與技術負責人更直觀地判斷數據質量、時間節奏和回放狀態。

ADAS 數據分析流程

基于上述方案，我們梳理出ADAS項目中數據采集與處理的典型流程，全程圍繞“可復用、可復現”核心目標，打通從路測到問題復核的全鏈路，具體分為四個階段：

階段1：路測采集

車輛在真實道路采集圖像與相關數據，沉淀為 ROSBAG 數據包。

階段2：離線回放

在 ADTF 環境中，通過 ros2bag_image_replay 讀取指定圖像主題，按回放節奏輸出標準視頻流。

階段3：可視化觀察

demo_qt_video_display 負責窗口展示，同時疊加關鍵回放信息，幫助測試工程師快速判斷當前狀態。

階段4：問題定位與復核

當出現感知異常、時序偏差或場景復現問題時，團隊可以基于同一條回放鏈路重復驗證，而不是每次重新搭環境。

這條流程看上去不復雜，但它解決了一個關鍵問題：把“單次調試”變成“可重復驗證”。對于 ADAS 項目來說，這一步往往就是效率分水嶺。

方案特點

當項目進入多角色協同、批量驗證階段時，團隊通常會更加關注：流程是否規范、組件是否可復用、聯調是否可控、回放與分析是否可持續運營。

在這樣的背景下，ADTF 提供了一種工程化補位：在保留 ROS2 生態靈活性的同時，提升整條數據鏈路的穩定性和效率。

具體表現為：

降低協同摩擦：算法、測試、平臺團隊圍繞同一回放入口協作，溝通成本下降。

提升復現效率：問題場景可重復回放，減少“這次有、下次沒”的隨機性。

增強工程可控性：通過組件化設計，后續擴展新傳感器或新話題時改造更平滑。

縮短驗證周期：在同等人力下，能更快完成從采集到分析的閉環。

04 結語

如果把 ADAS 數據工作比作一條生產線，采集只是上游，分析驗證才是決定質量的中下游。 通過這次方案設計和實踐案例，我們可以得出以下結論：

ADTF 組件化開發可以適配ROS2已有鏈路和生態資源，把數據鏈路組織得更清晰；

ROSBAG 回放可視化可以把“能跑”變成“能用、能復現、能決策”。

由此可見，在智能駕駛項目不斷追求效率與穩定性的過程中，構建一條可復用、可管控的數據閉環，或許正是團隊實現“數據落地”關鍵一步。
