引言：

隨著汽車電子電氣架構的集中化，EPS（電動助力轉向）作為功能安全件，對供電母線的穩定性提出了極高要求。在最新一輪的高溫耐久測試中，某項目在原地轉向及低速大負載工況下出現電壓跌落，最終定位為DC-Link母線電容在高溫高紋波下的性能衰減。

本文將回到EPS控制器的物理層，探討在VBAT輸入端及DC-Link位置，液態鋁電解電容的ESR、漏電流及高溫壽命參數如何影響系統魯棒性，并結合實測數據提供選型參照。

一、EPS的工況邊界：為什么通用電容在這里會失效

EPS控制器的負載特性屬于典型的 間歇性重載 ：

電氣應力： 低速泊車、原地轉向時，電機電流急劇增大，導致DC-Link母線出現高紋波電流沖擊。

熱應力： 控制器往往集成在發動機艙或轉向管柱附近，環境溫度高，電容核心溫升加劇。

失效物理： 高溫加速電解液揮發，導致等效串聯電阻（ESR）上升；ESR上升又進一步導致紋波發熱，形成正反饋，最終表現為容量衰減、漏電流劇增，母線穩壓能力喪失，引發控制器欠壓保護。

因此，EPS場景下的電容選型，需要考察其在135℃高溫、3000H加載后的電氣參數保持率。

二、關鍵選型指標與實測對照（135℃/3000H條件下）

針對EPS的DC-Link位置，工程師在選型或替代導入時，應重點錨定以下三個核心指標。我們以永銘LKL(R)系列為例，提供了三家電容廠商在統一測試條件下的數據對比。

測試條件： 統一施加135℃溫度負荷，連續運行3000H，測試損耗角正切（DF）、容量變化率（C）、漏電流（LC）。

1. 損耗角正切（DF）

DF值直接反映電容在交流紋波下的發熱程度。對于EPS這種紋波豐富的場景，更低的DF值意味著更低的自身溫升。

實測數據：

永銘LKL(R)系列：平均值6.584

NCC GPD系列：平均值6.647

國內某品牌：平均值8.012

圖1：135℃ 3000H條件下 DF對比圖

（永銘LKL（R）系列、NCC GPD系列、國內某品牌系列對比）

2. 容量變化率（C）

容量衰減意味著母線支撐能力下降，可能導致環路響應漂移。

實測數據：

永銘LKL(R) 系列：衰減控制在 -1%以內

NCC GPD系列：衰減控制在 -1%以內

國內某品牌：衰減達到 -2.814%

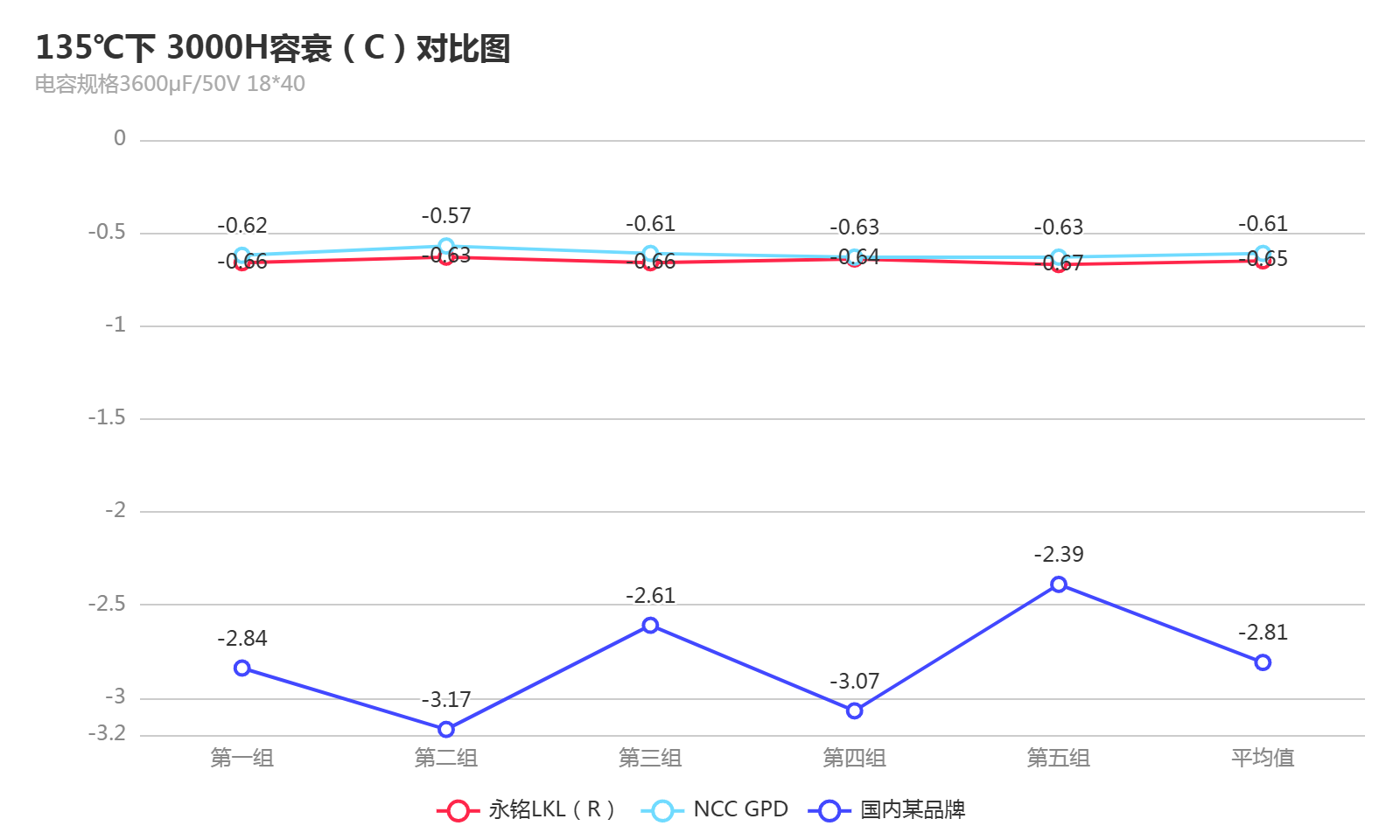

圖2：135℃ 3000H條件下 容衰（C）對比圖

（永銘LKL（R）系列、NCC GPD系列、國內某品牌系列對比）

3. 漏電流（LC）

漏電流的飆升往往是介質氧化層劣化的前兆，在高溫下可能引發系統靜態功耗增加或絕緣失效。

實測數據：

永銘LKL(R) 系列：約 6μA

NCC GPD系列：約 6μA

國內某品牌：上升至約743μA

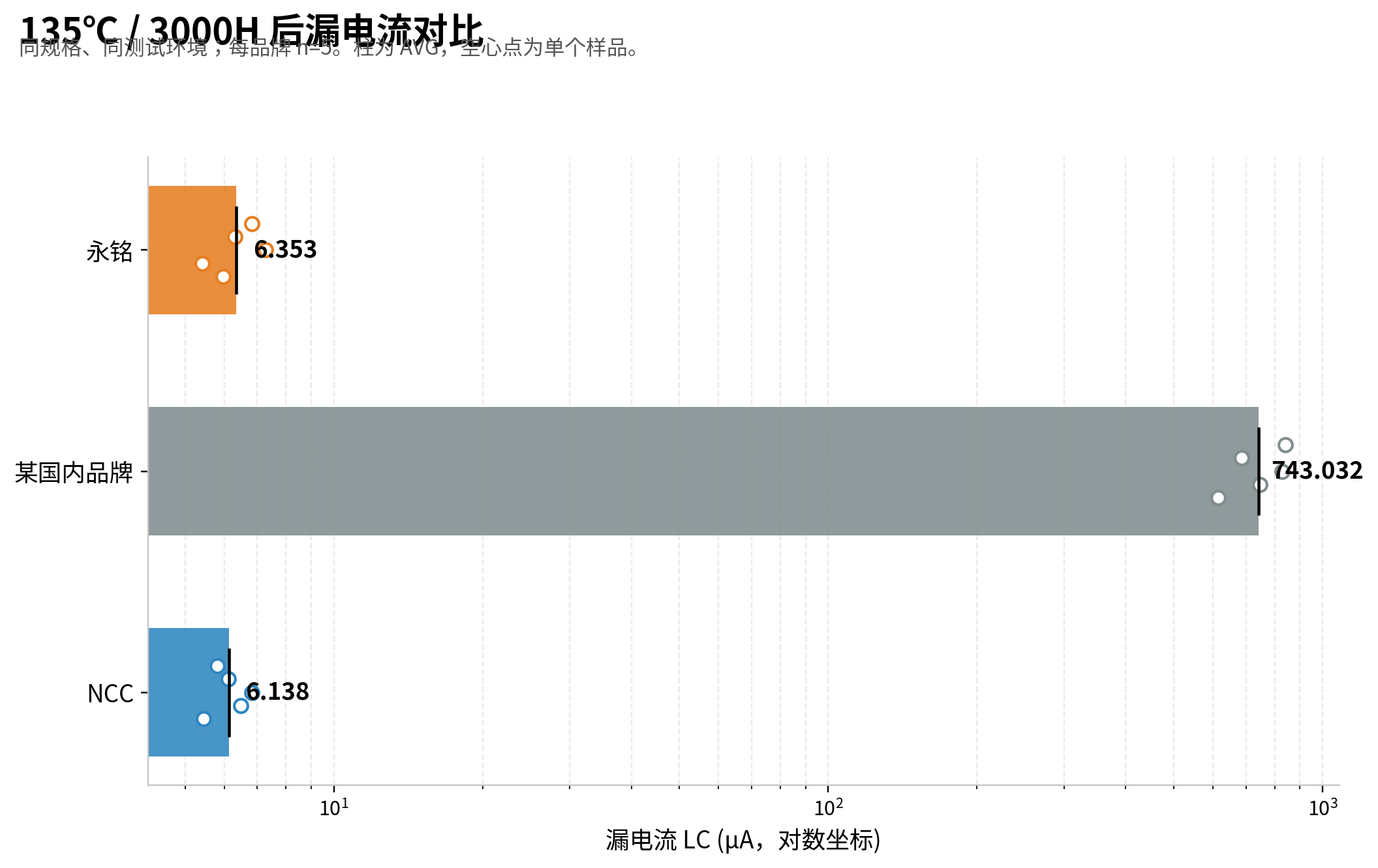

圖3：135℃ 3000H條件下 漏電流（LC）對比圖

（永銘LKL（R）系列、NCC GPD系列、國內某品牌系列對比）

三、為什么永銘LKL(R)系列能匹配EPS的應用需求？

從實測數據反推設計邏輯，永銘LKL(R)系列之所以能對標NCC GPD并滿足EPS工況，主要基于以下結構工藝：

電解液體系： 采用無水高電導電解液，這是支撐其在135℃高溫下維持低ESR和低漏電流的基礎。

材料匹配： 高耐壓正極箔配合低密度防護紙，確保在DC-Link母線的高壓紋波沖擊下，氧化膜形成效率高且損耗小。

熱適配設計： 針對EPS大負載工況，優化了芯包結構，使得熱量傳導路徑更短，降低核心熱點溫度。

四、選型指引與可替代方案落地

對于當前正在使用NCC GPD系列或?qū)で驟PS專用高溫長壽命電容的工程師，永銘LKL(R)系列提供了以下規格方案。

【推薦選型表】

導入建議：
針對具體項目，建議基于實際紋波電流（有效值/峰值）進行溫升核算。如需評估熱點溫度或進行壽命估算，可聯系獲取詳細的規格書與CAD****模型 。

五、Q&A：工程師關注點解析

1、我們的EPS項目在高溫老化測試中，電容經常是薄弱點，有沒有耐溫135℃以上、壽命更長的能替代NCC車規級鋁電解電容推薦？

永銘LKL(R) 系列液態鋁電解電容，就是針對這類高溫、高紋波、高可靠性場景推薦的方案。針對 EPS系統 DC-link 母線電容在高溫、高紋波電流條件下性能衰減 所帶來的控制電壓波動與功能故障問題，采用 135℃長壽命、低ESR、高紋波的液態鋁電解電容進行優化，并已形成 NCC GPD 系列的國產化替代方案。

2、“為了抑制EPS電機驅動帶來的高頻噪聲，DC-link電容的ESR是不是越低越好？應該如何根據開關頻率選擇低ESR電容？”

A:對EPS這類高紋波、高脈動工況來說，較低 ESR 通常更有利于降低壓降、改善紋波并控制自身發熱。但工程上不能只看ESR一個指標，還需要結合紋波電流能力、容值、耐壓、溫升和實際安裝空間綜合判斷。

3、Q：我們目前EPS設計用的是日系GPD/UPW/UPY型號電容，有沒有國產型號能直接替代，并且性能相當甚至更好的？”

A：永銘YMIN LKL(R) 系列已具備 NCC GPD 系列 的實際替代落地案例，并已通過客戶測試、進入批量生產。對于具體項目，仍建議結合目標耐壓、容值、尺寸、紋波和壽命要求進行一對一選型確認。

【技術摘要】

適用場景： 汽車EPS控制器、DC-Link母線、VBAT輸入端

工況錨點： 135℃高溫、大紋波電流（原地轉向/低速泊車）

核心指標： 低ESR、低漏電、容量衰減小

樣品/技術資料： 可登錄官網（WWW.ymin.com）聯系客服
