在工業視覺、安防監控以及高端成像系統不斷向高清化與小型化發展的背景下，Sony FCB-ES8230 這類高性能一體化機芯對“信號純凈度”的要求愈發嚴苛。尤其是在低照度或復雜光環境下，如何降低系統噪聲、保證圖像質量穩定，成為工程設計中的關鍵問題。
除了圖像傳感器本身性能外，傳輸鏈路中的極細同軸線束（micro coaxial cable），在整個低噪聲圖像系統中起到了決定性作用。

一、低噪聲圖像系統的核心挑戰

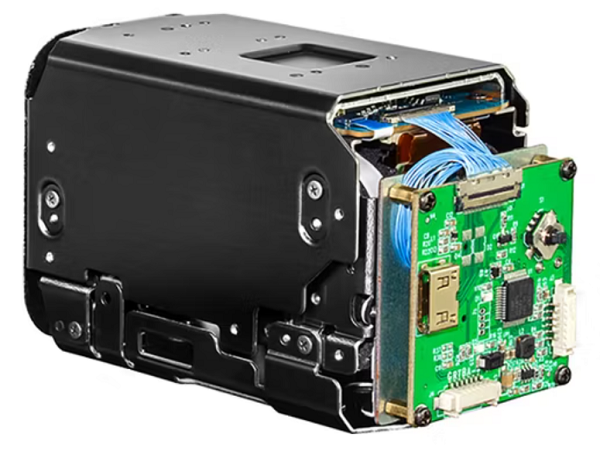

Sony FCB-ES8230 作為一款集成度較高的攝像機模組，其內部通常搭載高靈敏度傳感器，并通過高速接口（如MIPI或LVDS）輸出圖像數據。在實際應用中，系統噪聲主要來源包括：
電源紋波干擾;
高頻信號串?dāng)_;
EMI電磁干擾;
傳輸路徑阻抗不連續;
接地不良引起的共模噪聲;
其中，線束設計不合理往往是被忽視但影響極大的因素之一。

二、極細同軸線束在降噪中的優勢
相比傳統排線或普通屏蔽線，極細同軸線束在高速圖像信號傳輸中具備天然優勢：

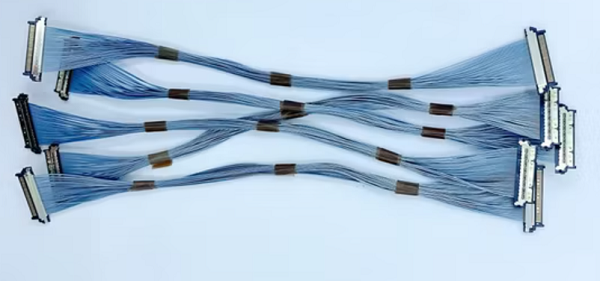

1. 優秀的屏蔽性能：極細同軸結構采用“中心導體+絕緣層+編織屏蔽層+外護套”的設計，能夠有效抑制外界電磁干擾，同時降低內部信號輻射，減少串?dāng)_。
2. 穩定的特性阻抗：在高速差分信號（如MIPI）傳輸中，阻抗一致性至關重要。極細同軸線束可精確控制在50Ω或100Ω差分阻抗范圍內，有效減少反射和信號畸變。
3. 低插入損耗：在高頻傳輸環境下，信號衰減不可避免。優質micro coaxial cable具有更低的插入損耗，能保持信號完整性，提升圖像細節表現。
4. 抗彎折與小型化優勢：對于像FCB-ES8230這樣對空間要求嚴格的模組，極細同軸線束不僅直徑小，還具備良好的柔性，適用于復雜布線環境。

三、線束優化設計關鍵點
在實際工程應用中，要充分發揮極細同軸線束的性能，需要從以下幾個方面進行優化：
1. 差分對匹配設計：確保每一對高速信號線長度一致，避免時序偏差，減少數據誤碼。
2. 屏蔽與接地策略：?jiǎn)味私拥?or 雙端接地需根據系統EMI情況選擇，合理設計屏蔽層接地路徑，避免形成地環路。
3. 連接器匹配：線束與連接器之間的阻抗匹配必須一致，否則容易形成反射點，影響圖像穩定性。
4. 走線與布局優化：避免與電源線、時鐘線等高干擾源并行走線，必要時增加隔離或屏蔽措施。
5. 線長控制：在滿足結構需求的前提下，盡量縮短高速信號路徑，降低信號衰減與外界干擾風險。

四、典型應用中的優化效果
在實際項目中，通過將傳統排線替換為極細同軸線束，并進行系統級優化，可以顯著改善以下問題：
圖像雪花噪點減少；
暗光環境下信噪比提升；
視頻畫面穩定性增強；
數據傳輸誤碼率降低；
EMI測試更易通過；
特別是在醫療內窺、無人機視覺、工業檢測等高要求場景中，這種優化效果尤為明顯。

在Sony FCB-ES8230低噪聲圖像系統設計中，線束不僅是“連接工具”，更是影響信號質量與系統穩定性的關鍵環節。通過合理選用與優化極細同軸線束（micro coaxial cable），可以在源頭上降低干擾、提升信號完整性，從而實現更清晰、更穩定的圖像輸出。
我是【蘇州匯成元電子科技】，專注高速連接與極細同軸線束解決方案，歡迎交流探討更多圖像傳輸與EMI優化技術！
