通常所說的低壓差線性穩壓芯片(即LDO)是使用非常廣泛的線性電源轉換芯片，用于給傳感器、MCU等消耗電流不大的器件供電。低壓差的概念并沒有嚴格的定義界限，高輸入耐壓的線性穩壓芯片也可以設計出相對較小的Dropout電壓，比如可以做到小于5mV@1mA，習慣上也歸類為LDO的產品類別。

RS3015-Q1系列低壓差線性穩壓器，采用車規級工藝，最大化安全余量設計，具有高達55V的極限耐壓承受能力，并提供最大300mA的輸出電流，非常適合用于多節電池系統、總線電壓供電系統、車載電池供電系統和其他直流高電壓轉低壓的應用場景。

其主要特性如下：

?輸入電壓支持45V，極限耐壓高達55V；

?自身消耗電流3μA；

?提供最大300mA的輸出電流能力；

?支持1%高精度電壓輸出；

?高電源紋波抑制能力，PSRR達58dB@1KHz / 45dB@100KHz

?低Dropout電壓，3.8mV@1mA&3.3V；

?帶欠壓保護；

?具有過溫保護和過流保護；

提供SOT23-5/SOT-223/EMSOP8/DFN2X2-6等多種封裝。

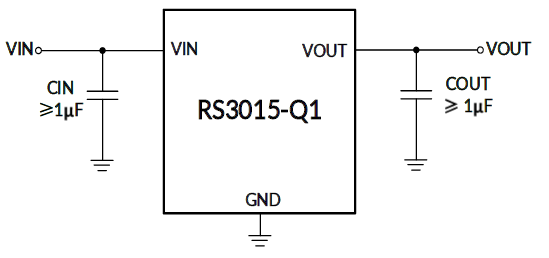

圖1 典型應用電路

電源接口接插瞬間或者汽車打火瞬間電池的浪涌電壓，在電路設計時工程師都會重點關照，比如電動工具上用的3~6節串聯的鋰電池包（12.6V~25.2V）、24V的商用車電池，選用耐壓50V以上的降壓芯片會有更為可靠的安全余量。MCU或者模擬芯片比如運放、比較器、模擬開關等耗電小的芯片通常都會選擇用成本低并且輸出紋波和噪聲小的LDO來供電，RS3015-Q1高達55V的極限耐壓提供了完美的解決方案，可以輕松應對這些浪涌電壓的沖擊。

RS3015-Q1系列提供多種標準封裝，包括SOT23-5、SOT-223、EMSOP8和DFN2X2-6等，提供2.5V、3.3V和5.0V常用輸出電壓，以滿足不同產品系統的設計需求。
