在冬季采暖季，住宅與商業建筑常出現暖氣開足卻仍感陰冷、墻角結露甚至發霉等問題。這類現象往往源于建筑圍護結構中存在“冷橋”缺陷，導致熱量持續向室外流失，既影響舒適度，也顯著增加建筑能耗。

由于冷橋多隱藏在結構或飾面層內部，傳統依靠人工經驗排查效率低、誤判率高。紅外熱成像技術憑借非接觸、無損、可視化的特點，正成為建筑節能檢測的重要工具。

一、冷橋缺陷：建筑能耗的隱形“殺手”

冷橋是指建筑外墻、屋面及梁柱連接處因材料導熱性能差異或施工不當形成的熱量快速傳導區域，常見位置包括門窗節點、施工縫、變形縫以及保溫層空鼓或缺失部位。

由于冷橋通常隱藏結構內部，傳統目測與經驗判斷難以實現精準定位。

冷橋長期存在將導致：

? 室內溫度分布不均，舒適度下降

? 墻體結露、霉變，影響健康

? 供暖負荷增加，運行成本上升

? 圍護結構受潮老化，縮短使用壽命

二、紅外熱成像如何發現“看不見的熱損失”

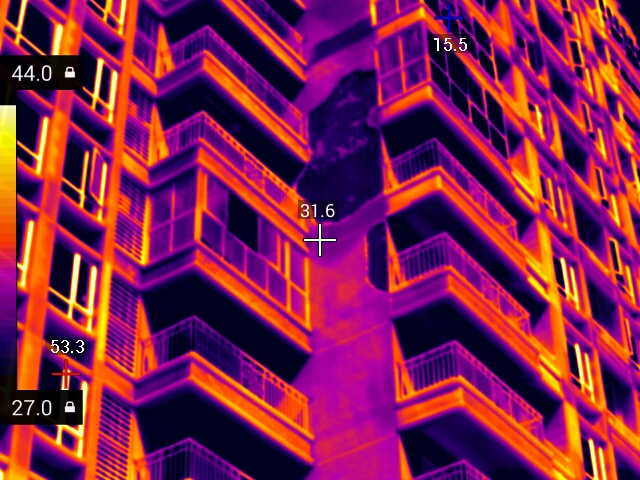

紅外熱成像通過采集建筑表面的紅外輻射信息，將其轉化為溫度分布圖像。在冬季室內外溫差大于10℃時，保溫良好的墻面溫度分布均勻，而存在冷橋或保溫缺陷的區域則呈現明顯低溫異常區，從而實現對熱量流失位置的直觀定位。

其主要優勢包括：

? 非接觸、無損檢測：無需敲墻鉆孔，不破壞裝修結構

? 覆蓋面積大、效率高：可快速完成整面墻體或整棟建筑掃描

? 結果直觀可視化：熱圖清晰標注問題區域，便于整改

? 數據可量化分析：可測量溫差并評估熱損失程度

如今，紅外熱成像技術已廣泛應用于建筑節能與質量檢測領域，包括：

? 住宅交付驗房與質量核查

? 老舊小區節能改造評估

? 綠色建筑與節能認證檢測

? 酒店、寫字樓等商業建筑運維管理

? 自建房保溫施工自檢

三、芯火微電子賦能建筑暖通檢測應用

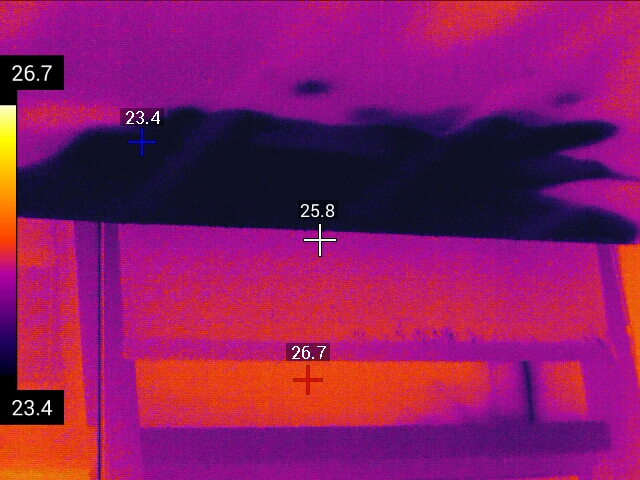

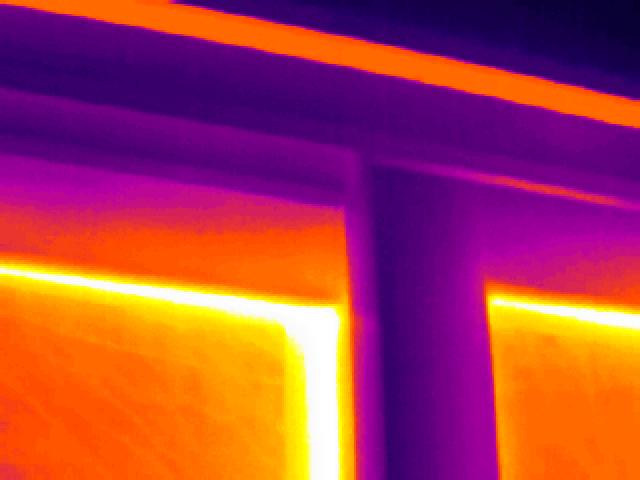

芯火微電子現已推出多款紅外機芯產品，可集成于各類手持式紅外檢測設備中，用于建筑暖通與結構質量檢測。通過紅外熱成像設備，可快速發現隔熱失效、滲水、空鼓、裂縫及電氣異常發熱等問題，并對建筑熱效率進行評估，為節能改造提供數據依據。

COIN612RG2 紅外測溫機芯搭載 640×512 / 12μm 紅外探測器，體積小、功耗低，結合先進信號處理與測溫算法，實現±3℃/3％的實時測溫精度。產品兼容多種通信協議與視頻輸出接口，支持多規格光學鏡頭，簡化二次開發流程，廣泛應用于建筑節能檢測、工業測溫與智能制造領域。

在“雙碳”目標與綠色建筑發展背景下，建筑節能正從經驗判斷邁向精準診斷。紅外熱成像技術通過將“不可見的熱損失”轉化為“可量化的數據結果”，幫助用戶精準發現冷橋缺陷，優化節能改造方案，降低建筑運行能耗，提升使用舒適度。

用紅外熱成像，為建筑做一次科學的“熱體檢”，讓溫暖不再?gòu)目床灰姷牡胤角娜涣魇А?/p>
