在石化、電力、冶金及制藥等流程工業中，高溫或低溫管道與設備的保溫（保冷）系統是保障工藝穩定性、能效水平及運行安全的關鍵組成部分。然而，受施工質量、長期運行、機械損傷或環境侵蝕等因素影響，保溫層易出現空鼓、壓縮失效、進水、脫落甚至局部缺失等缺陷。此類問題通常隱蔽于外護層之下，傳統依賴目視檢查或局部拆解的檢測方式存在效率低、覆蓋不全、主觀性強等局限，難以支撐精細化運維需求。

紅外熱成像技術憑借其非接觸、實時、全場測溫能力，為工業保溫層完整性評估提供了一種高效、客觀且可量化的無損檢測手段。

一、檢測原理：基于表面溫度場異常識別

以在冬日觸摸玻璃為例，密封完好的地方溫度均勻，而有漏風縫隙的地方則會感到更加寒冷。工業保溫層的檢測原理與此類似。

當管道內流動著高溫蒸汽或低溫液體時，完好的保溫層會像羽絨服一樣，有效阻隔熱量交換，使其外表面溫度均勻且接近環境溫度。一旦保溫層出現缺陷，熱量就會在“缺口”處大量散失或涌入，導致該處的表面溫度出現異常熱點（高溫管道）或冷點（低溫管道）。

紅外熱成像技術可以獲取被測對象表面的二維溫度場分布，直觀識別出異常熱區（高溫管道）或冷區（低溫管道），進而定位保溫失效位置。典型缺陷在熱圖像中表現為點狀、條帶狀或不規則區域的溫度異常，其形態與缺陷類型具有較強相關性。

二、技術優勢：支持高效、精準、安全的運維決策

相較于傳統檢測方法，紅外熱成像具備以下核心優勢：

• 非接觸、不停機檢測：可在設備正常運行狀態下實施，避免因停機造成的生產損失；

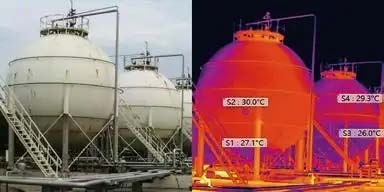

• 全場覆蓋、高效率：單次掃描可覆蓋數十米管道或大型罐體，大幅提升檢測效率；
• 結果可視化、可量化：生成完整熱圖像及溫度數據，支持缺陷面積、溫差、熱流密度等參數計算；
• 適用于高危環境：對高空、高溫、有毒或受限空間區域，可遠距離操作，保障人員安全；
• 支持?jǐn)?shù)字化管理：檢測數據可存檔、比對，用于建立保溫性能退化趨勢模型，支撐預測性維護策略。

三、典型應用場景

• 石化裝置蒸汽伴熱管線與反應器保溫層完整性評估
• 電廠主蒸汽管道、再熱管道保溫缺陷篩查
• LNG儲罐及低溫輸送管線保冷層滲水檢測
• 制藥潔凈廠房工藝管道保溫合規性驗證
• 老舊工業設施節能改造前的能效診斷

四、芯火微電子賦能工業測溫：超微型紅外機芯助力高效保溫檢測

在工業能效管理與設備完整性評估中，精準、高效的熱成像能力正成為關鍵支撐。芯火微電子推出的 iTL612R Pro 超微型紅外測溫機芯，憑借 640×512 /12μm 晶圓級非制冷紅外探測器、高性能信號處理電路與先進測溫算法，實現遠距離、高分辨率、全幅面的實時溫度場捕捉。

該機芯采用極致輕量化架構，體積緊湊、功耗低，支持多種通信接口與靈活的 SDK 開發套件，可快速集成至各類工業紅外整機設備，充分滿足對結構空間、系統兼容性及快速迭代的嚴苛要求。

在某大型制造企業開展的蒸汽系統保溫評估項目中，基于 iTL612R Pro 的紅外設備精準識別出多處管道保溫棉未按規范包裹的問題，其中一處疏水閥組因保溫缺失，表面溫度高達290℃，存在嚴重?zé)釗p失。依托紅外檢測結果，企業僅對缺陷部位進行靶向修復，避免了整段管線“全拆重包”的粗放式維修，當年節省燃?xì)獬杀炯s76萬元。

芯火微電子以高性能核心器件，持續為工業測溫、預測性維護與節能診斷提供可靠技術底座，助力制造業邁向智能化、綠色化新階段。
