DV/DT濾波器，其實就是裝在變頻器和電機中間的一個保護裝置。它的主要作用就是解決變頻器輸出的波形變化太快、電壓波動太大，容易把電機搞壞的問題。

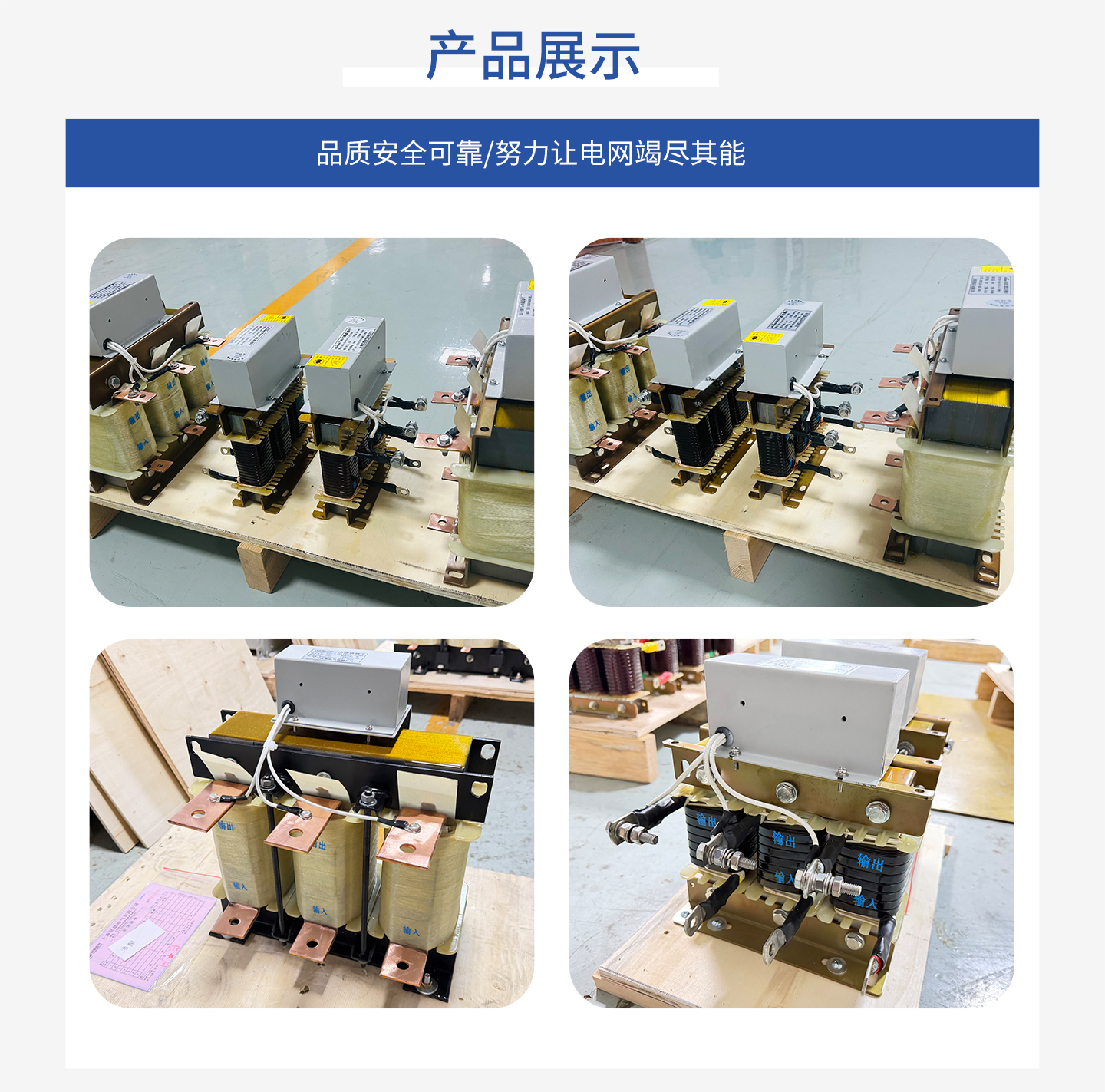

DV/DT濾波器

咱得先弄清楚這問題是咋來的：

變頻器使用高速開關的IGBT（絕緣柵雙極晶體管）來模擬交流電，輸出的電壓波形上升和下降非?？?，dv/dt（電壓變化率）可以達到幾千伏/微秒（kV/μs）。當電機和變頻器之間的電纜較長時，這種快速變化的電壓脈沖會在電纜末端反射疊加，形成高達直流母線電壓2倍的尖峰電壓，嚴重威脅電機絕緣。

解決過程：dv/dt濾波器正是為了解決這一問題而設計，它由電抗器（電感） 和電壓抑制網絡構成。

第一步：延緩電壓變化。濾波器內部的電抗器利用電感電流不能突變的特性，像一個“緩沖器”一樣，將原本極其陡峭的電壓上升沿“拉”得平緩一些，從而有效降低dv/dt值。例如，可以從5000 V/μs降至500 V/μs以下。

第二步：鉗位尖峰電壓。更完善的濾波器還包含一個電壓峰值抑制器（VPL）。當電抗器輸出的電壓出現超調尖峰時，VPL會將這些尖峰能量“鉗位”回變頻器的直流母線，從而徹底消除電機端的過電壓。

這么一整，電機那邊兒的峰值電壓就能穩定在母線電壓的150%以?xún)?nèi)，這可是保護電機絕緣的關鍵指標。

為啥非要用它不可呢？

1. 能延長電機壽命，把過電壓控制在安全范圍，電機繞組就不容易被打穿。

2. 布線更靈活，變頻器和電機之間拉個1000米長的線都不怕出問題。

3. 能保護軸承，減少高頻電壓和軸承電流，避免軸承被電腐蝕。

4. 還能降低電磁干擾，讓設備符合電磁兼容標準，不影響其他精密儀器。

5. 性?xún)r(jià)比高，結構簡單可靠，成本適中，是解決長線驅動和電機絕緣保護的成熟且經濟的方案。
