一、項目背景與痛點分析

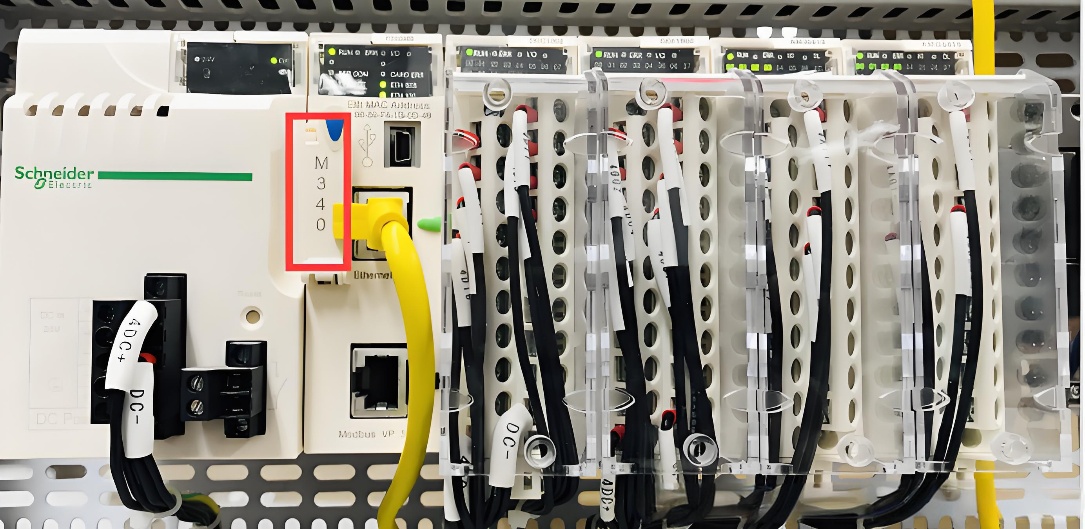

在某大型煉化廠油品蒸餾與介質輸送控制系統中，現場核心控制器為施耐德 M340 PLC，該機型僅支持串口通信，無原生以太網接口。原有系統只能通過串口實現本地單點監控，無法接入廠區工業環網，加熱爐溫度、介質壓力、流量、液位、閥門開度等關鍵工藝數據無法遠程集中采集。

煉化現場高溫、高濕、強電磁干擾環境下，串口通信易出現丟包、延遲、中斷，無法滿足煉化行業連續生產、安全聯鎖、實時預警、數據全留存的嚴苛要求，遠程運維與集中管控難以落地，制約裝置數字化與安全管控升級。

二、解決方案：引入YC8000-SC 以太網通訊處理器

為滿足煉化廠高可靠、高安全、長周期運行需求，項目采用遠創智控YC8000-SC 以太網通訊模塊，專為施耐德 M340 系列 PLC 設計，實現 Modbus RTU 與 ModbusTCP 雙向透明轉換，將串口控制系統快速升級為工業以太網架構。

模塊核心功能：

·品牌：遠創智控

·型號：YC8000-SC

·協議支持：Modbus RTU ?ModbusTCP

·接口：RS485/RS232 + RJ45 10/100Mbps

·適配：施耐德 M340/M200/M218/M241/M251

·多主機：支持 6 臺上位機同時訪問

·配置：WEB 網頁配置、斷線重連、數據緩存、遠程固件升級

·工業級：寬溫、防腐、抗干擾，適配煉化惡劣現場

三、系統架構與通訊拓?fù)?/p>

YC8000-SC 模塊通過 RS485 接入施耐德 M340 PLC 串口，以太網口接入煉化廠區工業冗余交換機，分別連接中控室上位機 SCADA 系統與現場國產昆侖通態 MCGS TPC1061Ti觸摸屏，形成 “現場控制 — 本地操作 — 遠程監控” 三層架構。

通訊拓?fù)洌?/p>

[施耐德 M340 PLC] ?[YC8000-SC 模塊] ?[工業冗余交換機]

[中控室上位機] & [現場國產觸摸屏]

實現溫度、壓力、流量、液位、閥位實時同步上傳，本地與遠程雙權限控制，確保煉化裝置連續穩定運行。

四、實施過程與關鍵技術細節

1.硬件連接

·YC8000-SC 的 RS485 接口與 M340 PLC 的 SL1 串口可靠連接，采用屏蔽雙絞線纜；

·模塊 RJ45 口接入廠區工業冗余交換機，與上位機、國產觸摸屏同網段；

·現場觸摸屏安裝于操作柱，具備防爆、防腐、防塵防護，滿足煉化現場規范。

2.參數配置

·通過 WEB 界面配置串口波特率、數據位、停止位與 PLC 完全匹配；

·設置 ModbusTCP 從站地址、寄存器映射、安全訪問策略；

·上位機 SCADA 配置 ModbusTCP 驅動，建立實時數據點表與歷史庫；

·國產觸摸屏組態工藝流程畫面、實時曲線、報警彈窗、權限管理。

3.通訊測試與調試

·使用 ModbusPoll/TCP 調試工具驗證數據讀寫穩定無丟包；

·測試溫度、壓力、流量采集精度與響應延遲；

·模擬高、低限報警、聯鎖動作，驗證本地與遠程同步響應；

·長時間穩定性測試，確保斷線自動重連、數據不丟失。

五、應用效果與價值體現

1.安全監控強化：實時監測煉化關鍵工藝參數，超限立即聯鎖報警，降低安全風險。

2.數據完整可追溯：歷史數據長期存儲，支持工藝分析、能耗優化、合規審計。

3.遠程運維高效：中控室可遠程調參、診斷故障，減少現場高危作業。

4.系統穩定可靠：以太網冗余架構抗干擾強，適配煉化惡劣環境，長期無故障運行。

5.本地操作便捷：國產觸摸屏與上位機數據完全同步，界面友好、權限清晰。

六、總結與展望

YC8000-SC 以太網模塊成功將施耐德 M340 PLC 接入煉化工業以太網，解決串口通信不可靠、無法遠程監控的痛點。配合國產觸摸屏實現本地安全操作與中控集中管控一體化，大幅提升裝置運行穩定性、安全性與數字化水平，為煉化企業智能工廠建設提供可靠支撐。

(具體內容配置過程及其他相關咨詢可聯系楊工。)
