英集芯代理商 - 英集芯授權佰祥電子為中國區英集芯代理商，佰祥電子本期為大家?guī)碛⒓緦闊o線充 TWS 耳機充電倉匠心打造的集成 Qi 無線充接收功能的全能電源管理 SoC-IP6816，以 Qi 協議無線充接收、有線無線雙充兼容、高效同步升壓放電、精準多檔電量顯示、智能低功耗待機等核心優勢，破解無線充 TWS 充電倉雙模式供電、極簡硬件設計、電量精準感知、長時靜置續航的行業痛點。

英集芯 IP6816｜TWS 充電倉集成 Qi 無線充接收高集成充放電 SoC

一、原生適配：專為無線充 TWS 耳機充電倉匠心定制

IP6816 并非通用電源管理芯片的簡單組合，而是立足無線充 TWS 耳機充電倉全場景使用需求的定制化集成設計，完美適配各類無線充 TWS 藍牙耳機充電倉、常規鋰電池便攜設備，在高集成、雙充兼容、極簡 BOM、高可靠性、智能低功耗之間實現最優平衡，一站式提供 500mA 線性充電、300mA 同步升壓放電、Qi 協議無線充接收、4/3/2/1 檔 LED 電量顯示、雙耳獨立檢測、NTC 電池溫度保護、邊充邊放的完整電源解決方案。

二、六大核心亮點，重新定義無線充 TWS 充電倉電源管理標桿

Qi 協議無線充接收，有線無線雙充兼容

集成標準 Qi 無線充接收功能，支持無線、有線雙模式充電供電，滿足無線充 TWS 充電倉多樣化使用場景；
當有線、無線充電同時接入時，智能優先選擇有線充電并關閉無線充接收通道，保障供電穩定性與充電效率；
自動識別適配器與無線充輸出能力，智能調節充電電流，避免供電不匹配導致的故障；
支持 4.20V、4.30V、4.35V、4.40V 多規格鋰電池，適配不同 TWS 充電倉電芯選型需求。

高效同步升壓放電，300mA 穩定供電

內置 300mA 同步升壓 DC-DC 轉換器，功率管全集成，升壓轉換效率最高達 93%，供電高效節能；
升壓開關頻率 1.5MHz，可完美兼容低成本貼片電感與電容，進一步降低方案硬件成本；
內置電源路徑管理功能，電池電壓≥3.3V 時支持邊充邊放，滿足充電倉同時供電與充電的使用需求；
電池電壓＜3.1V 時自動切換優先給電池充電，保障電芯安全與充電效率；
內置軟啟動機制，徹底避免啟動沖擊電流，運行更穩定可靠。

精準多檔電量顯示，狀態直觀可見

內置 10bit 高精度 ADC，可精準采集電池電壓并計算剩余電量，電量檢測精度高；

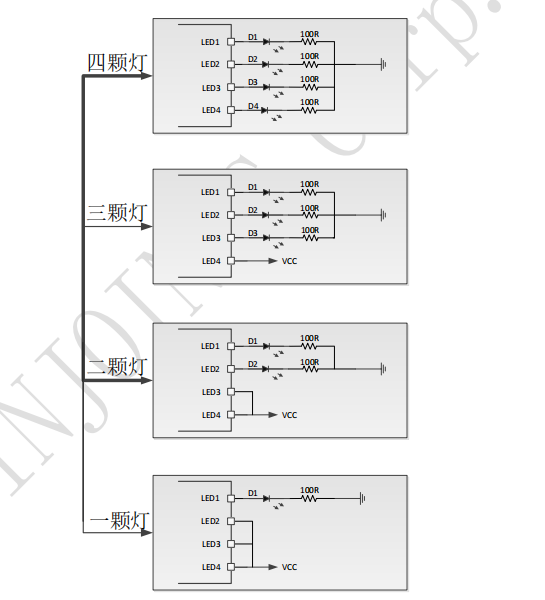

原生支持 4/3/2/1 顆 LED 電量顯示模式，系統可自動識別燈顯配置，無需復雜調試；
充放電狀態區分專屬燈效，低電量 1Hz 閃爍提醒，不同電量區間對應不同 LED 亮燈組合，用戶直觀感知電量；
支持靈活定制耳機充滿判飽電流，充滿電流檢測精度高達 1mA，充電控制更精準。

智能低功耗待機，長時續航無憂

支持雙耳耳機獨立插入 / 充滿 / 拔出檢測，檢測到耳機入倉后自動喚醒并開啟充電，無需手動按鍵操作；
耳機充滿后自動進入休眠待機狀態，待機功耗最小可至 30μA，顯著延長充電倉靜置續航時長；
內置輕載自動關機功能，當兩路耳機負載電流均小于 4mA 并持續一定時間后，自動進入待機，進一步節省電量；
待機后可通過耳機重新插入快速喚醒，使用體驗流暢無卡頓，支持無按鍵模具方案。

BOM 極簡高集成，超小封裝省空間

核心功率 MOS 管、升壓轉換器、線性充電器全集成，外圍僅需少量阻容、電感器件即可實現完整功能；
采用 QFN16（440.75mm）超小封裝，器件體積小巧，有效減小整體方案尺寸，大幅節省 PCB 布板空間；
高集成度設計簡化硬件焊接流程，降低生產復雜度與成本，提升量產良率；
支持功能深度定制，可根據客戶需求打造高性價比的無線充 TWS 充電倉方案。

多重安全保護機制，全場景可靠運行

完善的電氣保護體系，覆蓋輸出過流、短路保護，輸入過壓、過充保護，整機過溫保護；
支持 NTC 電池溫度檢測功能，通過 IO3 引腳外接 NTC 電阻，超溫自動停止充放電，規避安全風險；
ESD 靜電防護等級達 4KV，VIN 輸入端口瞬態耐壓高達 15V，適配復雜供電環境，抗干擾能力強；
芯片內置溫度檢測，可根據自身溫度智能調節充放電電流，防止芯片過熱損壞，保障長期穩定運行。

三、主流應用場景

無線充 TWS 藍牙耳機充電倉
鋰電池便攜設備

四、總結

IP6816 是一款集成 Qi 無線充接收、300mA 同步升壓放電、500mA 線性充電、多檔 LED 電量顯示、智能低功耗待機的高性能 TWS 耳機充電倉專用電源管理 SoC，在雙充兼容性、供電效率、電量檢測、功耗控制、集成度上實現精準平衡，相比常規方案更能滿足無線充 TWS 充電倉的核心使用需求，依托英集芯在電源管理領域的成熟技術積累，成為無線充 TWS 耳機充電倉電源方案的高性價比之選。

佰祥電子作為英集芯官方授權代理商，常備 IP6816 原廠現貨，可提供完整規格書、典型應用方案、硬件調試指導、樣品快速申請及量產技術支持，正品保障、價格優勢顯著、交貨周期短，助力客戶無線充 TWS 產品高效開發、穩定量產、快速上市。

面向 TWS 耳機市場無線化、便捷化的發展趨勢，IP6816 以 Qi 無線充接收、有線無線雙充兼容、高效同步升壓、精準多檔燈顯、超低功耗待機、極簡 BOM 設計的核心優勢，成為無線充 TWS 耳機充電倉電源管理的優選標桿方案。
