PT一次消諧器，標準全稱為電壓互感器中性點專用非線性電阻消諧阻尼器，是中壓電網核心防護設備，主要適配6-35kV中性點非直接接地電力系統，標準安裝位置為電壓互感器一次繞組中性點與大地之間，承擔著電網關鍵設備的穩態防護重任。

這款設備的核心工作原理，是依托自身動態可調的非線性電阻特性，充當電網的“智能防護閥”，全程實時監測電網運行狀態，精準遏制極易造成電壓互感器損毀的鐵磁諧振過電壓，同時全方位守護電壓互感器內部絕緣層，避免絕緣老化、擊穿引發的設備故障，從根源上降低電網運行風險。

一、核心防護功能：直擊鐵磁諧振核心痛點

在6-35kV中壓電網體系中，電壓互感器屬于典型的非線性電感類設備，電網運行過程中，單相接地故障、斷路器分合閘操作、負荷突變等工況，都會讓電壓互感器與線路對地電容形成閉合諧振回路，進而激發鐵磁諧振現象，這也是中壓電網電壓互感器故障的核心誘因。

鐵磁諧振帶來的危害極具破壞性，持續產生的諧振過電壓與過電流，會形成連鎖故障反應：輕微情況下會造成電壓互感器高壓熔斷器頻繁熔斷、現場計量與監測電壓表數值失真紊亂，影響電網數據監測準確性；嚴重時會直接擊穿電壓互感器內部絕緣，導致設備燒毀，甚至引發母線短路、局部電網停運等重大電力事故，威脅整個配電網的安全穩定運行。

PT一次消諧器的核心作用，就是通過串聯接入中性點與接地端之間，發揮非線性電阻的動態阻尼效果。當鐵磁諧振萌發時，設備能瞬間提升回路阻尼系數，快速吸收并耗散諧振產生的全部能量，相當于給劇烈振蕩的電路系統加裝了緊急制動裝置，快速平復諧振波動，將過電壓、過電流控制在安全范圍內，徹底阻斷諧振對電壓互感器的損傷路徑。

二、核心結構與材質特性解析

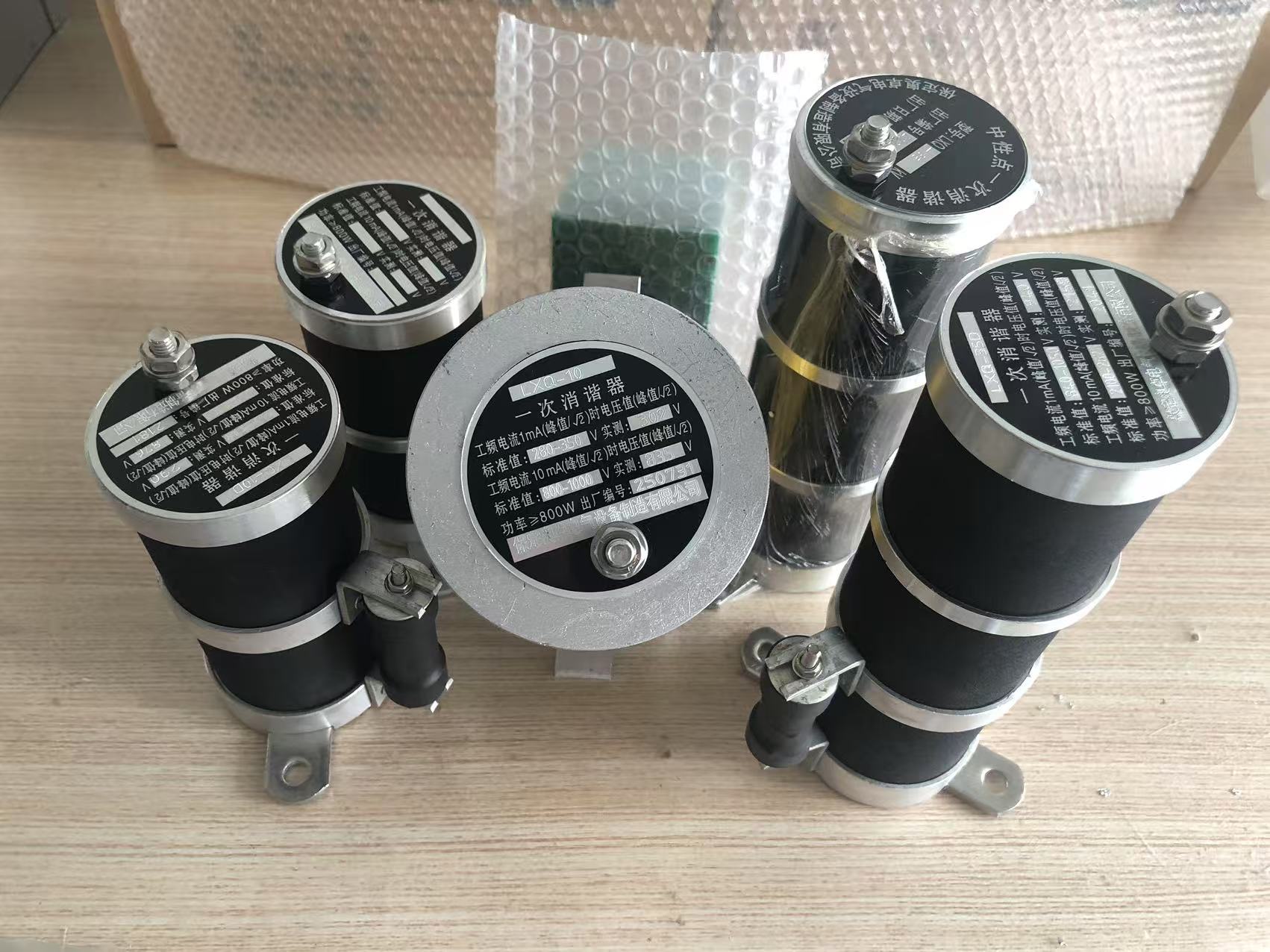

PT一次消諧器整體結構極簡緊湊，區別于傳統電力設備的瓷套封裝設計，采用本體裸露式結構，占用空間極小，適配各類狹小柜體安裝場景。其核心功能部件為高溫燒結成型的非線性電阻片，主要采用碳化硅（SiC）半導體材質打造，這也是設備實現動態防護的核心載體。

非線性電阻特性是該設備的核心技術優勢，也是其區別于普通電阻器件的關鍵：電網正常工頻運行狀態下，消諧器維持高電阻狀態，僅通過極小的微電流，不會干擾電網正常運行參數，對系統計量、保護裝置無任何影響；一旦電網出現諧振、過電壓等異常工況，兩端電壓驟升，電阻片阻值會瞬間大幅降低，快速導通大電流，及時泄放異常能量，將過電壓壓制在安全閾值內；待故障消除、電網恢復正常運行后，設備會自動復位至高阻態，重新進入待機防護狀態，實現全程無人值守的智能防護。

為適配戶外及開關柜內復雜運行環境，消諧器本體表面經過特殊絕緣防腐工藝處理，具備優異的耐候性，可長期耐受日曬、雨淋、粉塵、溫差等惡劣條件，保障使用壽命。在連接件選材上，早期產品采用鋁材配件，實際運行中易出現高溫軟化、形變問題，影響通流與散熱效率；目前主流產品全面升級為純銅材質或?qū)Ｓ煤辖鸩牧希蠓嵘嗽O備的通流容量、散熱性能與結構穩定性，降低了連接件故障概率。

三、規范選型核心要點：規避選型失誤風險

選型不合理是導致PT一次消諧器防護失效、甚至誘發設備故障的主要原因，實際選型過程中，無需盲目追求參數高配，只需牢牢把控兩大核心指標，即可精準匹配現場需求，確保防護效果達標。

首要核心指標為適配系統電壓，必須嚴格對應現場6kV、10kV、35kV的電網額定電壓等級，嚴禁跨電壓等級混用，避免因電壓不匹配導致電阻特性異常，失去防護作用；其次核心指標為電壓互感器尾部絕緣強度，需結合現場電壓互感器是全絕緣型還是半絕緣型，區分選型對應規格的消諧器，尤其針對帶“D”標識的半絕緣PT專用款，不可與常規款混淆，防止絕緣配合不當擊穿設備。

四、標準安裝與接線規范

PT一次消諧器的安裝位置固定且唯一，必須串聯接入電壓互感器一次繞組中性點與接地極之間，嚴禁隨意更改安裝點位，否則無法發揮諧振抑制作用。

標準接線流程需嚴格遵循：消諧器下端接線端子直接可靠接地，上端接線端子連接電壓互感器中性點。這里有一項核心禁忌：安裝前必須徹底拆除電壓互感器中性點原有的直接接地導線，確保所有中性點接地電流必須全部流經消諧器后入地；若保留原有接地線，會直接導致消諧器被短路，完全喪失非線性阻尼與諧振抑制功能，相當于設備空置，無法起到任何防護作用。

安裝空間方面，得益于設備體積小巧、重量輕便的優勢，可輕松安裝在常規開關柜、手車柜內部，無需額外改造柜體。安裝時需嚴格把控安全距離，消諧器本體與周邊接地構件、柜體金屬部分的間距，建議不小于2厘米，避免運行中出現尖端放電、爬電等安全隱患，保障設備與柜體絕緣安全。

五、日常運行維護與故障排查方法

（一）日常巡檢核心項目

紅外溫度監測：定期通過紅外測溫儀檢測消諧器本體溫度，正常運行狀態下設備無明顯過熱現象，若實測溫度超過60℃，說明設備可能處于持續諧振工況或內部元件出現故障，需立即停機排查，避免過熱燒毀設備。

外觀直觀檢查：定期查看本體表面有無開裂、破損、灼燒傷痕、放電痕跡，檢查上下接線端子有無松動、氧化、發熱變色現象，發現異常及時緊固或更換，防止接觸不良引發故障。

開口三角電壓監測：安裝調試完成后，需精準測量電壓互感器開口三角端電壓，通過電壓數值快速判斷設備運行狀態：電壓值低于0.3V，需排查設備是否存在內部短路問題；電壓值處于0.3V-3V區間，大概率是消諧器被意外短接，核心排查中性點原有接地線是否未拆除；電壓值超過3V，多為三相電壓互感器特性參數不一致，或電網系統諧波含量超標導致。

（二）定期預防性試驗

為保障設備長期穩定運行，建議每1-2年開展一次專業預防性試驗，核心檢測項目為設備直流電阻值，將實測數據與產品出廠原始數據對比，若電阻值偏差超出標準范圍，說明非線性電阻片性能衰減、老化失效，需及時更換消諧器，避免防護失效引發后續故障。

六、核心要點總結

PT一次消諧器是6-35kV中壓配電網中，保障電壓互感器安全穩定運行的不可或缺的關鍵防護設備，其核心價值在于依托碳化硅非線性電阻的動態特性，精準、快速抑制鐵磁諧振，化解過電壓、過電流帶來的設備損毀風險。

實際工程應用中，兩大環節直接決定設備防護效果：一是精準選型，嚴格匹配系統電壓等級，重點區分全絕緣與半絕緣PT專用型號，尤其留意帶“D”標識的專用款選型；二是規范安裝接線，務必拆除中性點原有直接接地線，杜絕消諧器短路失效。把控好這兩大核心環節，就能最大限度發揮設備防護作用，全面提升電壓互感器運行可靠性，保障中壓電網平穩供電。
