疆鴻智能EtherNet/IP轉DeviceNet無縫橋接，賦能發那科機械手臂高效集成
一條全自動發動機缸體生產線項目中，核心控制系統采用羅克韋爾PLC，通過EtherNet/IP協議高效處理產線級邏輯與數據交互。而負責上下料與精密裝配的六臺發那科機械手臂，則作為DeviceNet從站運行。兩者協議不同，電氣特性迥異，無法直接通訊。

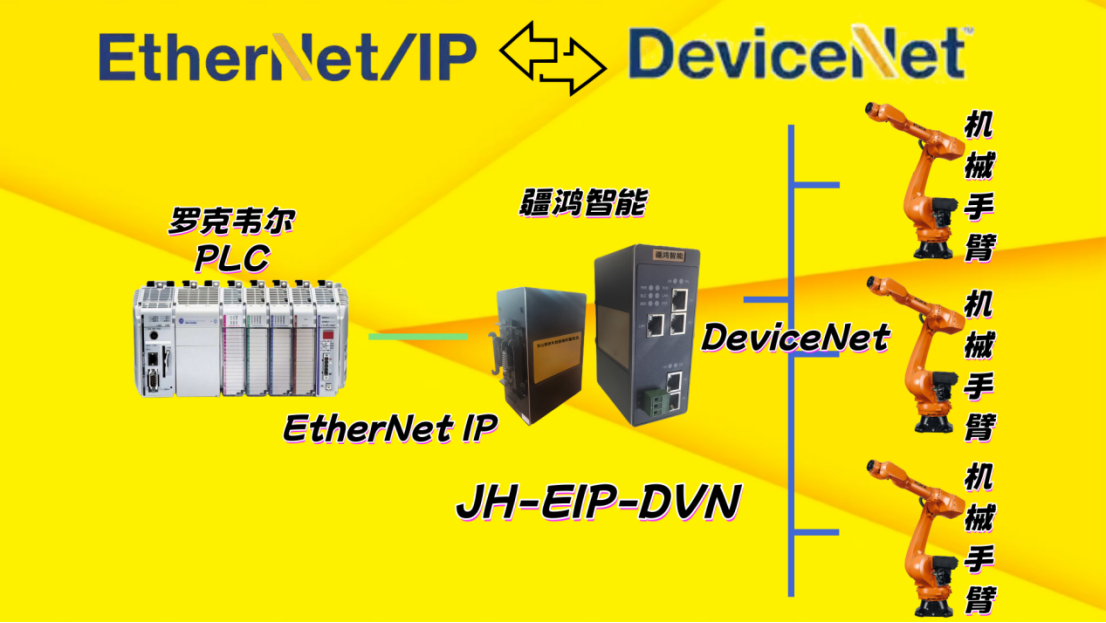

我們引入了協議轉換網關。它作為“翻譯官”，位于EtherNet/IP與DeviceNet網絡之間：一側將PLC的指令解析并映射為DeviceNet主站可識別的I/O報文，下發至機械手臂；另一側將手臂的狀態、位置、故障碼等數據實時打包，通過EtherNet/IP回傳至PLC。我完成了網關的EDS文件配置、IO映射表定義及通訊參數優化，實現了兩個異構網絡的無縫橋接。

網關帶來的價值非常直觀。它使羅克韋爾PLC無需修改原生協議棧，直接以標簽方式訪問機械手臂數據，編程效率提升約40%。更重要的是，DeviceNet側的通訊穩定性和抗干擾能力得以保障，關鍵工位通訊故障率降低90%以上。同時，產線后期擴展時無需更換主控架構，僅需調整網關配置即可接入不同協議設備，極大提升了設備集成靈活性與維護便利性。
網關設備技術參數
最大連接數：63個從站
單個從站輸入最大：128字節
單個從站輸出最大：128字節
支持不同的DeviceNet波特率，如125Kbps、250Kbps、500Kbps等，可根據實際應用需求進行選擇。
EtherNet/IP支持字節：500字節.
通常支持10/100Mbps自適應速率，以滿足不同網絡環境的需求。
以太網接口類型，如RJ45。
支持的以太網協議標準，確保與不同設備的兼容性。
配置方法
1、正確連接電源，給JH-EIP-DVN疆鴻智能上電;
2、打開配置軟件，根據需求在配置軟件中進行配置;
3、點擊工具欄中的“下載”按鈕，將配置下載到網關中;
4、在Studio5000中配置相應的組態，包括要配置的模塊，目標設備的IP地址及輸入輸出大小;
5、將Studio5000的組態配置下載到PLC中;
6、等待大約10秒，網關會與PLC之間建立連接，此時RUN燈亮。
電器參數
供電：24VDC(±5%)，最大功率3.5W
工作環境溫度：-45～85℃，濕度≤95%
防護等級：IP20

協議轉換網關不僅是異構網絡間的“橋梁”，更是保障產線穩定、簡化開發、降低全生命周期成本的關鍵節點。在高端制造對柔性集成要求日益提升的背景下，其作用已從“可選配件”轉變?yōu)椤凹軜?gòu)核心”。
