伴隨氮化鎵（GaN）功率器件、超高速電機與高功率密度系統持續演進，電機控制系統正進入新的技術拐點。尤其在高速、低電感、高電角速度應用中，一個長期被行業忽視的結構性矛盾日益凸顯：功率級已跨入100KHz時代，而控制級仍普遍停留在更低頻的“舊世界”。這種電流環與PWM非同步架構在超高速工況下，會持續放大采樣、計算與更新鏈路中的延遲影響，逼近工程設計的邊界。

近日，國產電機控制MCU領軍企業廣芯微電子（Unicmicro）與全球氮化鎵工藝創新與功率器件制造領導者英諾賽科（Innoscience），聯合發布基于UM32G421確定時序?qū)崟r(shí)控制MCU、INS2040FQ驅動芯片及INN060EB009DAD氮化鎵功率管的“100KHz雙頻同步FOC控制方案”。

在2對極超高速永磁同步電機（PMSM）測試平臺上，該方案已成功實現250,000 RPM機械轉速的穩定閉環運行；在實驗室極限工況下，機械轉速進一步超過270,000RPM，對應電頻率約9.0KHz。實測數據顯示，在800W典型工況下，該方案在100KHz載頻條件下實現了97.6%的板級峰值效率，顯著降低了散熱需求與板級溫升。

圖1：100KHz雙頻同步電機控制板

一、確定時序：推動控制從“平均正確”走向“時序正確”

本次方案的關鍵突破，不只是單純推高PWM頻率，而是實現了PWM載頻與FOC電流環更新頻率同為100KHz的高維同步。

這意味著系統在每一個10μs周期內，均能獨立完成采樣、計算、更新與生效，將等效控制延遲嚴格控制在TDelay＜1xTpwm以內。對于高電頻、低載波比的超高速應用而言，這種“確定時序”能力從根本上抑制了跨周期歷史信息混入控制決策的風險，極大提升了高速段電流環、觀測器與調制過程的整體穩定性。

二、核心硬件協同：算力與功率的深度耦合

方案的穩定落地，源于控制與功率兩個維度的深度硬件協同，全面超越傳統國產與國際主流競品的工程極限：

控制心臟（廣芯微電子UM32G421 MCU）：憑借獨特的定時器倍頻技術，PWM分辨率達到納秒級；內置高達204MHz（Boost模式）的運算核心，將FOC環路計算時間壓縮至<3μs以內（不含觀測器時間），為100KHz單周期內的復雜算法與安全檢測預留了充足裕量。此外，芯片內置的高速運放（OPA）與比較器支持納秒級硬件短路保護響應，完美護航GaN器件的安全運行。UM32G421已獲得AEC-Q100 Grade 1車規級認證。

圖2：UM32G421-KCU7 實物圖

UM32G421是一顆面向電機控制與高性能電力電子的“確定時序”實時控制MCU。所謂“確定時序”，是指控制系統能夠在預定周期內，以可預測、低抖動的方式完成采樣=》計算=》調制更新與納秒級保護響應。它通過高分辨率定時器、外設同步觸發鏈、高速模擬前端與快速硬件保護機制，強化了控制鏈路的時序可控性，適用于電機控制、DCDC、數字電源、逆變器、PFC等對時序一致性、低延遲保護和高速閉環響應要求極高的場景。

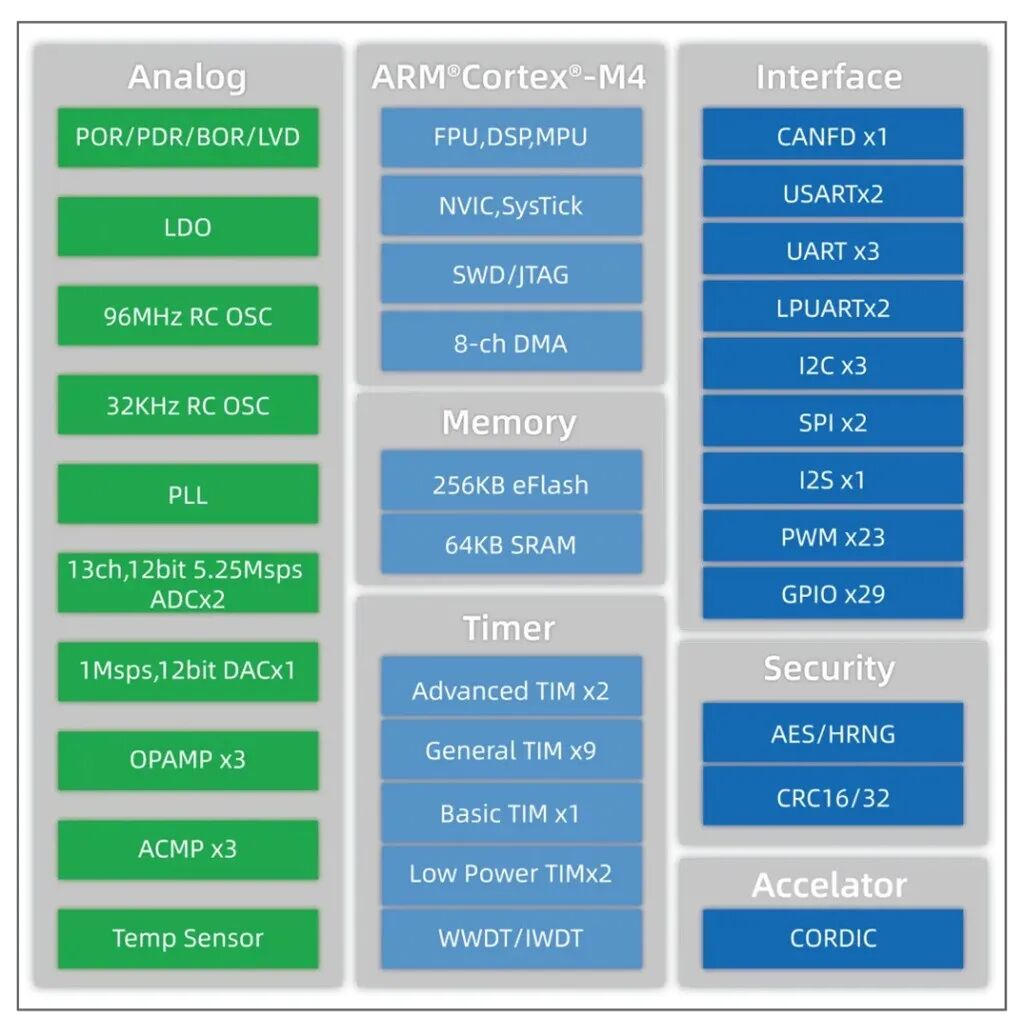

圖3：UM32G421-KCU7 資源框圖

能量引擎（英諾賽科GaN功率級）：本方案搭配英諾賽科的INS2040FQ柵極驅動器以及六顆INN060EB009DAD氮化鎵功率管。憑借驅動鏈路約25ns的超低傳播延遲以及GaN器件的零反向恢復（Zero Qrr）特性，系統在100KHz高頻開關條件下仍保持極低的開關損耗。

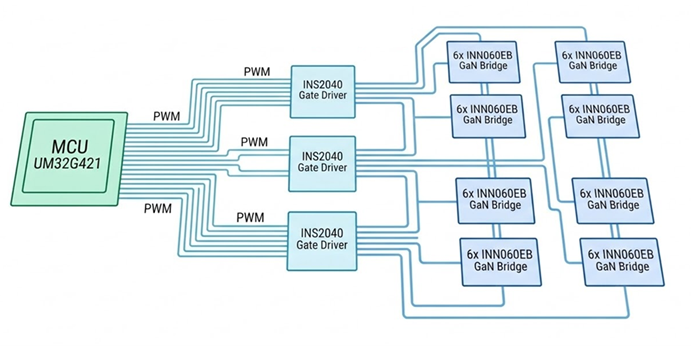

圖4：基于UM32G421 + INS2040FQ +INN060EB009DAD的硬件拓?fù)淇驁D

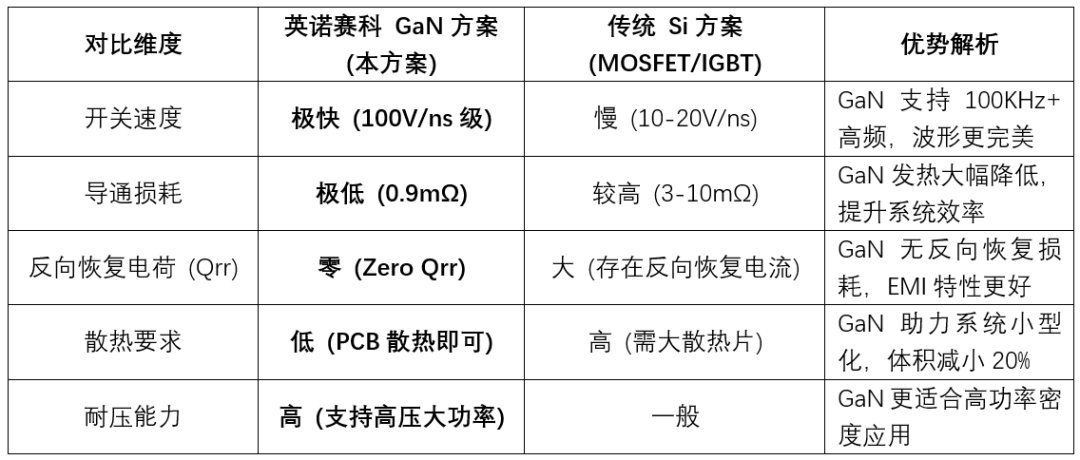

表1：英諾賽科 GaN方案 vs 傳統 Si方案 (材料級對比)

本方案的核心意義在于：讓控制從“平均意義正確”，升級為“時序意義正確”，確保在每一個PWM周期內完成獨立、確定的控制決策。

三、突破載波比極限：從N≈15到N≈11

本次發布的關鍵突破，在于重新界定了超高速電機控制的工程可行域。廣芯微電子技術團隊在充分挖掘UM32G421控制資源的基礎上，于實測中實現了如下關鍵技術指標：

“在2對極（4極）超高速PMSM電機上，實現100KHz PWM與100KHz電流環的同步更新控制。于機械轉速約270,000RPM（對應電頻率fe≈9.0KHz工況下，按(N=fpwm/fe定義的載波比達到(N≈11)。系統采用雙采樣/雙更新的同步架構，將采樣—計算—更新—生效的等效控制延遲控制在TDelay＜1xTpwm，實現高速段無失步、無失控的穩定運行。”

四、實測波形解讀：在物理極限附近保持確定性

1. 100KHz雙頻同步波形

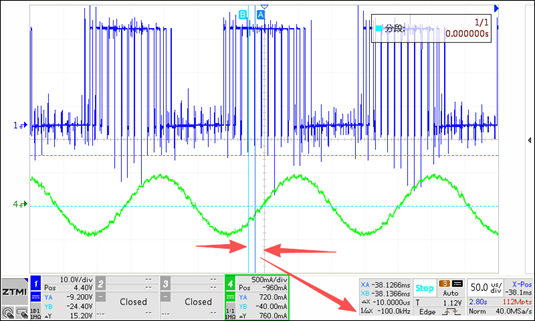

圖5：實測100KHz載頻下的PWM波形（藍色）與相電流波形（綠色）

如圖所示，PWM波形與相電流波形在時序上高度對齊，F(xiàn)OC控制在每一個PWM周期內完成獨立矢量計算。相電流呈現出畸變極低、接近理想正弦的形態，諧波含量極低。

2.極限工況下的調制魯棒性

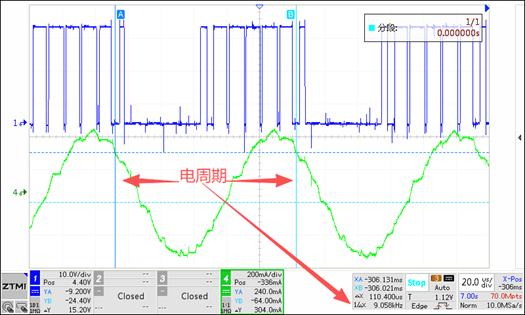

圖6：超高轉速實測，電頻率達9.058KHz（折合電轉速約543,480RPM）

如圖所示，當電頻率逼近9.06KHz（載波比(N≈11)），低載波比的惡劣離散采樣條件下，UM32G421的觀測器依然能緊鎖相位，保持連續可控的相電流基波，證明了在這一極限區間下的可控性與穩定運行能力。

面向高速響應與高功率密度賽道

基于時序確定性、先進調制與寬禁帶功率級深度協同的系統級優勢，該平臺的意義不只在于實現了100KHz雙頻同步，更在于驗證了高計算載頻與高發波載頻在高速閉環控制中的系統級價值：前者提升控制更新率與觀測實時性，后者改善調制分辨率與紋波表現，而平臺在采樣窗口、死區、調制方式與檢測鏈路之間形成的協同優化，則為高電頻、低載波比場景下的穩定運行提供了關鍵支撐。

本平臺驗證了一套面向高電頻、低載波比、高速閉環場景的領先控制能力，這套能力具備向多個高價值電機與電力電子應用遷移的潛力。該平臺尤其契合對動態響應、轉速與輕量化有嚴苛要求的高價值市場，例如高KV值FPV穿越機FOC電調及高性能無人機動力系統。同時，該方案也為超高速微型壓縮機、高功率密度科技家電，以及未來向機器人高端靈巧手微型執行器、EDF涵道風扇等方向的演進，構建了可遷移的底層控制平臺。
