一、客戶電源測試參數要求

1、電源項目規格：（儲能電源，兼容300W、800W、3000W；適用范圍：Home 3000,、GO800、GO300、二代家儲）

AC輸入充電：0-300V；3000W

PV/DC輸入充電：光伏接電口12-75V/1500W；

AC輸出規格：300W/800W/3000W（5口，并聯）；電壓90-300V；50/60Hz；

DC輸出規格：Type-c(2個，140W/100W)、USB-A(4個,18W)、房車RV輸出（1個,12V/360W）、5521 DC輸出接口（2個,120W）、點煙接口（1個,120W）、無線充（2個）;

其中A口C口負載兼容QC/PD3.1/AFC/FCP/SCP/SSCP/PPS 等快充協議 ;

2、測試項目要求：

AC充電測試：1、AC充電電壓/電流/功率測試； 2、AC充電效率測試；3、PF/THD測試；4、紋波測試；5、AC欠壓/欠壓恢復測試；6、AC過壓/過壓恢復測試；

DC充/放電測試：1、DC充電電壓/電流/功率測試；2、DC充電反向保護測試；3、DC放電電壓/電流/功率測試；4、充放電功能測試；5、DC放電過流保護測試（OCP）；6、DC放電過流恢復測試；7、DC放電短路保護測試（Short）； 8、DC放電短路恢復測試；

AC逆變輸出測試：1、AC 輸出空載電壓測試； 2、AC 輸出帶載電壓/電流/功率測試； 3、AC 輸出頻率測試；4、AC輸出THD測試；5、AC 輸出短路保護測試；6、AC 輸出過功率保護測試；

DC輸出測試：1、動態負載測試；2、D+、D-電壓測試；3、紋波測試；4、放電快充功能測試；5、Type-C 可充可放測試；6、Type-C 正反插測試；7、充電快充測試；（支持全協議） 8、充電過壓保護及恢復測試； 9、充電欠壓保護及恢復測試；

特殊性能測試：1、通訊及校準功能測試；2、風扇測試；3、APP/wifi測試；4、條碼掃描；5、支持MES系統。

儲能電源自動測試系統

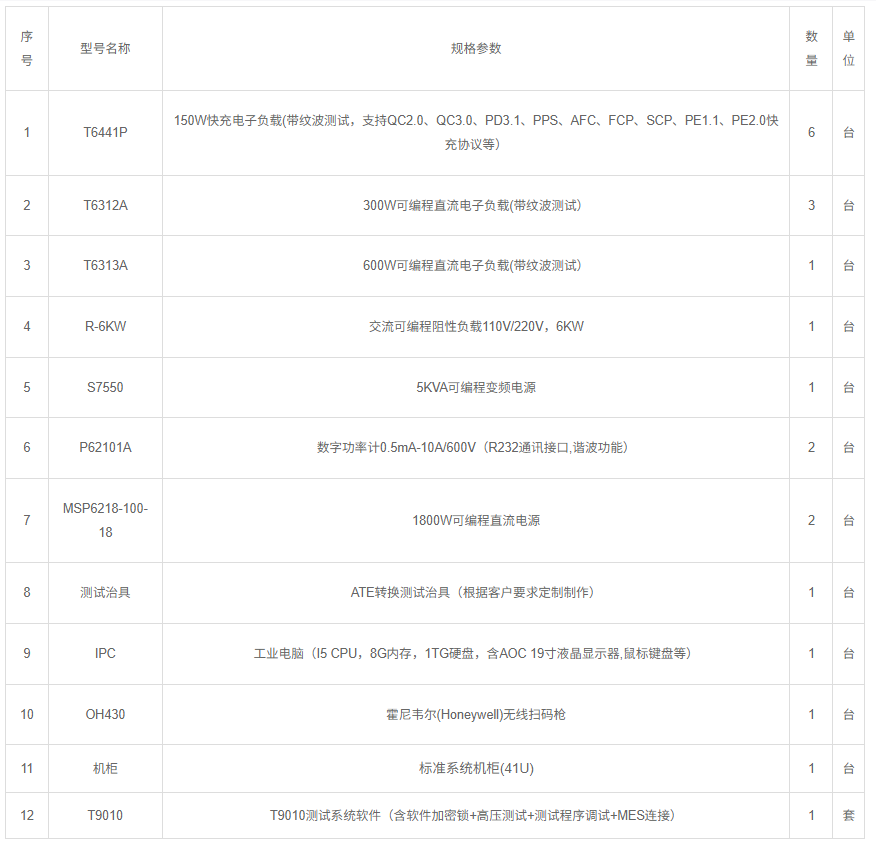

源儀電子的儲能電源自動測試系統主要設備配置清單

儲能電源自動測試解決方案
