電源IC（電源管理IC）是開關電源中實現脈寬控制集成的核心元件，主要用于調控電子設備的電壓與電流穩定性，應用領域涵蓋手機、服務器、便攜設備等。

其功能從基礎穩壓擴展至DC/DC轉換、LDO穩壓、電池管理及PWM控制等多模塊集成，形成高度整合的電源管理單元（PMU）。典型組件包括LDO（低噪聲、低壓差）、DC/DC（高效能升降壓）、PWM控制器及功率MOSFET等。該器件通過脈寬調制技術調節脈沖信號占空比控制能量傳輸，配合反饋機制實現穩壓或恒流。

PMIC，即電源管理芯片，是電子設備中負責電壓轉換、穩壓、電池管理等關鍵功能的集成電路；在UHD 60Hz顯示屏中PMIC能自動偵測和調節電壓，確保屏幕穩定高效運行，并優化能耗，實現性能和功耗的平衡；提供各種電壓，并具備過壓、欠壓、過流、熱故障等保護功能，能提升色彩和分辨率表現，同時降低功耗，使得顯示屏在保持高畫質的同時能夠保持低能耗。

電源管理IC-IML1942

工采網代理的電源管理芯片 - iML1942是一個高度集成的電源管理IC。它具有完整的I2C接口來編程各種參數。iML1942設備包括各種保護功能，如輸入欠壓鎖定（UVLO）和過溫關閉（OTP）。輸出端包括欠壓保護（UVP）和短路保護（SCP）。有一個WQFN 46針6.5 mm X 4.5 mm，底部暴露的熱墊，以提供較佳的散熱。該設備的額定工作范圍為-40至+85°C溫度范圍。

需要在COMP引腳上配置一個RC電路來穩定閉環系統。通過調節RCOMP參數設置高頻積分器增益以實現快速瞬態響應，同時通過調整CCOMP參數設定積分器零點以維持系統穩定性。補償值初始應按應用電路建議的參數設置，并根據實際需求進行微調。為優化瞬態響應性能，建議采用20%步長調節RCOMP，50%步長調節CCOMP，同時實時監測瞬態響應波形的變化。

電源管理集成電路（IC）是一種芯片，負責電子設備系統中電能的轉換、配電、檢測和其他電源管理。其主要負責將源電壓和電流轉換為可由微處理器、傳感器等負載使用的電源。電源管理芯片（PMIC）的核心工作原理是通過電壓轉換、動態調節和保護機制，為電子設備提供穩定可靠的電能管理。

電源管理芯片的主要作用包括電源管理、充電管理和電池管理。電源管理方面，它能夠轉換電壓和電流以適應不同電子元件和電路的需求，并提供穩定的電源輸出；充電管理方面，它能夠監測和控制設備電池的充電狀態，提供恰當?shù)某潆婋娏骱碗妷海浑姵毓芾矸矫?，它能夠監測和管理設備電池的電量，確保電池的安全和性能。電源管理芯片的工作原理主要基于反饋環路機制，通過感知輸出電壓的變化并與設定的參考電壓進行比較，調整控制信號以改變開關管的導通時間或頻率，從而保持輸出電壓的穩定。

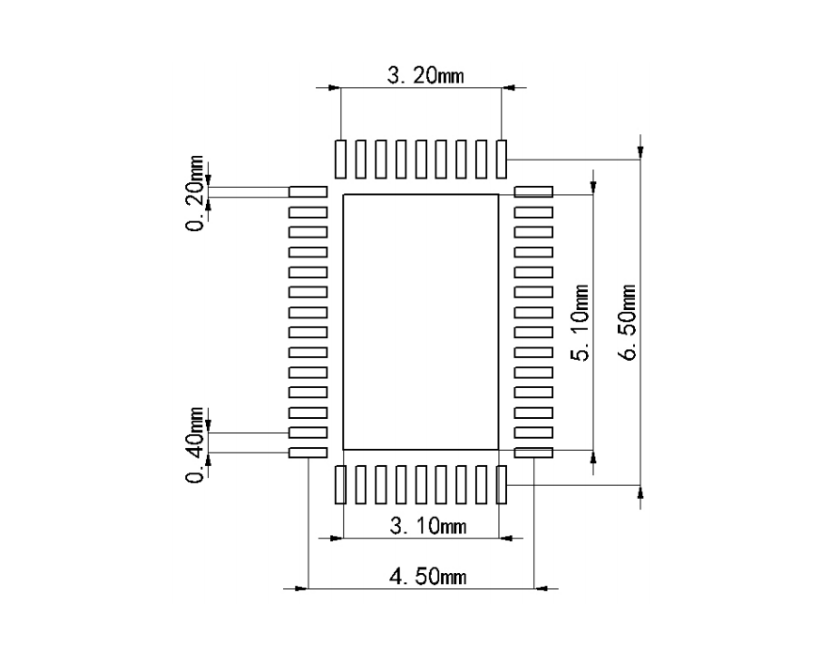

WQFN-6.5X4.5毫米封裝的布線模式：

WQFN-6.5X4.5毫米封裝的布線模式

電源管理芯片 - iML1942的特性：

8.6V至14.7V的電視輸入電源電壓范圍

4.3V至6V的輸入電源電壓范圍為MNT

全I(xiàn)2C接口控制

AVDD、VBK1、VGH、VGL、1位可選擇切換頻率（500 kHz/750kHz）

可選的內部或外部MOSFET驅動器增壓調節器的AVDD：

- 13.5V至19.8V的輸出電壓范圍

VBK1的同步吸盤調節器：

- 1.8V至3.35V的輸出電壓范圍

用于HAVDD的大電流可編程放大器：

- 7位分辨率

- ±200mA輸出短路電流

可選的反向調節器轉換器或充電泵調節器的VGL：

- -3V至-18V的輸出電壓范圍

- 溫度補償輸出

VSS1的負線性調節器：

- -3V至-16V的輸出電壓范圍

- 采購和連接能力

可選的增壓調節器或更換泵調節器的VGH：

- 20V至45V的輸出電壓

- 溫度補償輸出

封裝：

-WQFN 6.5x4.5-46

-WQFN 6x6-48L
