物聯網傳感器數據想直觀顯示，卻遇普通屏幕功耗高、續航拉胯?電子屏刺眼不護眼，長期查看易疲勞?數據沒法無線同步，需要頻繁接線更新?想 DIY 物聯網顯示面板，卻缺低功耗 + 無線連接的完整開源方案?

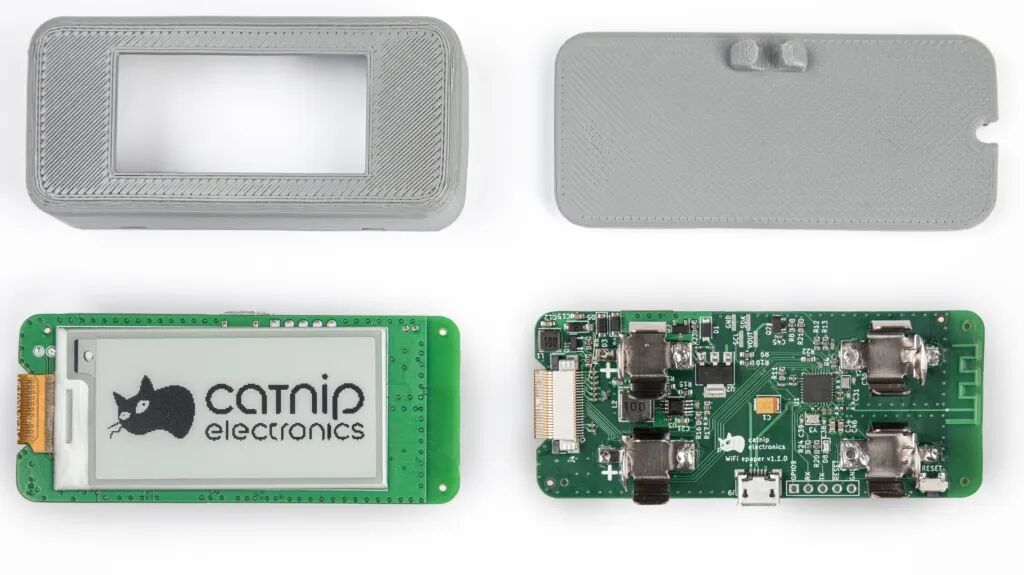

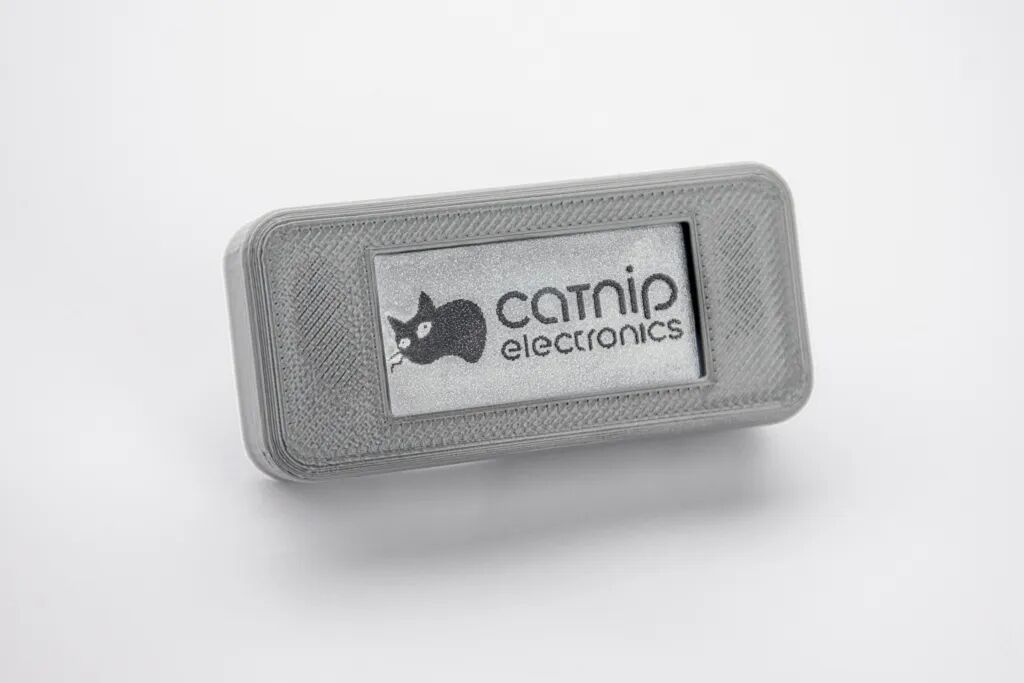

今天給大家?guī)硪豢畹凸?WiFi/BLE 電子墨水屏開源開發板!基于 ESP32-C3 RISC-V 主控打造，搭載 2.13 英寸電子墨水屏，睡眠電流僅 38μA，2 節 AA 電池即可長效供電，支持 WiFi/BLE 無線通信與 MQTT 數據對接，板載高精度溫濕度傳感器，軟硬件全開源易復刻，物聯網顯示、智能家居面板的優質解決方案!

亮點 & 功能

ESP32-C3 核心加持，雙無線通信拉滿：搭載 ESP32-C3 RISC-V 微控制器，原生支持WiFi+BLE 雙無線連接，無需額外模塊即可實現傳感器數據無線接收、顯示內容遠程更新，完美適配物聯網場景;芯片生態成熟，開發資料豐富，Arduino 兼容，新手也能快速上手。

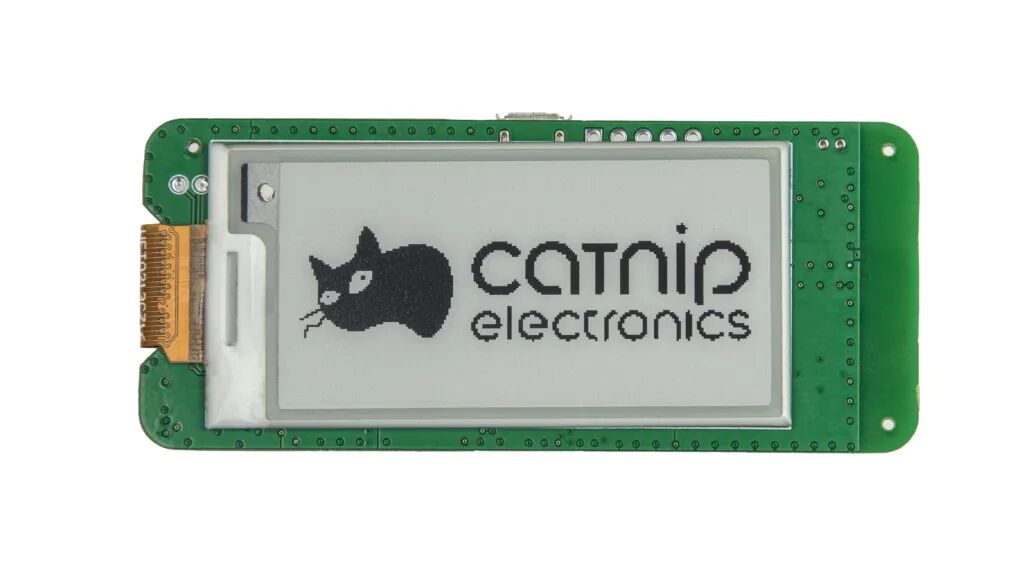

2.13 英寸電子墨水屏，護眼省電雙在線：配備 212×104 像素電子墨水屏，天生具備護眼、低功耗、斷電留顯三大優勢，無藍光刺激，長時間查看數據不疲勞;僅在刷新內容時消耗電量，靜態顯示零功耗，大幅延長電池續航，適配長期無人值守的顯示場景。

極致低功耗設計，2 節 AA 電池長效續航：深度優化功耗控制，睡眠電流僅 38μA，采用 2 節 AA 電池(3V)供電，無需頻繁充電或更換電源;結合電子墨水屏的低功耗特性，單組電池可支持?jǐn)?shù)月甚至數年穩定運行，完美適配戶外、無外接電源的物聯網傳感器顯示場景。

板載高精度傳感器，數據采集一站式：集成 Sensirion SHT40 溫濕度傳感器，溫度測量精度 ±0.2℃，濕度精度 ±1.8%，無需額外外接傳感器，可直接開展環境溫濕度監測與顯示;傳感器性能穩定，數據精準，滿足物聯網場景的環境監測核心需求。

MQTT 協議支持，數據存儲可視化全搞定：原生支持 MQTT 通信協議，可無縫對接 Mosquitto+InfluxDB+Telegraf+Grafana 數據平臺，實現傳感器數據的無線傳輸、長期存儲與可視化分析;無需復雜配置，即可搭建完整的物聯網數據顯示與管理體系。

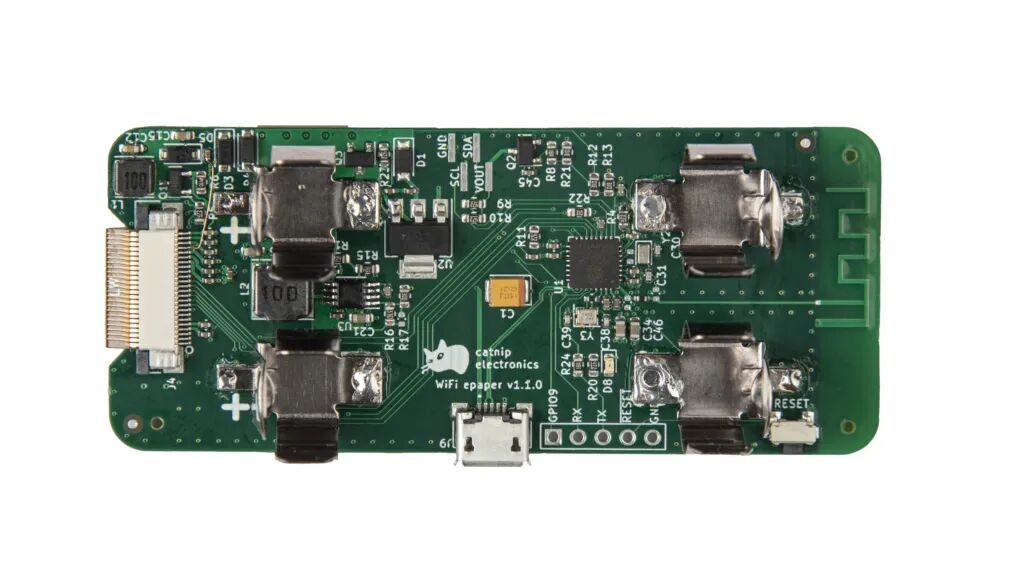

多接口拓展，適配多樣化場景：板載 I2C(帶可切換電源)、UART、USB 接口及 2 個 GPIO 引腳，支持外接更多傳感器(如氣壓、光照傳感器)或執行模塊，拓展性強;可根據需求定制顯示內容，適配不同物聯網場景的顯示與數據采集需求。

固件燒錄與配置

開發環境搭建：選擇 PlatformIO 或 Arduino 開發環境，安裝 ESP32-C3 對應的開發包與依賴庫，按文檔配置開發環境;

固件燒錄：將開發板通過 USB 連接電腦，通過 GPIO9 跳線進入燒錄模式，下載開源固件代碼并燒錄至 ESP32-C3;燒錄完成后移除跳線，重啟設備即可正常運行;

無線與數據配置：通過串口或 BLE 配置 WiFi 名稱、密碼及 MQTT 服務器信息，完成后開發板即可自動連接網絡，將傳感器數據上傳至指定平臺;

可視化搭建：在 Grafana 中配置數據可視化面板，自定義顯示溫濕度趨勢、設備在線狀態等信息，實現物聯網數據的直觀管理。

核心參數

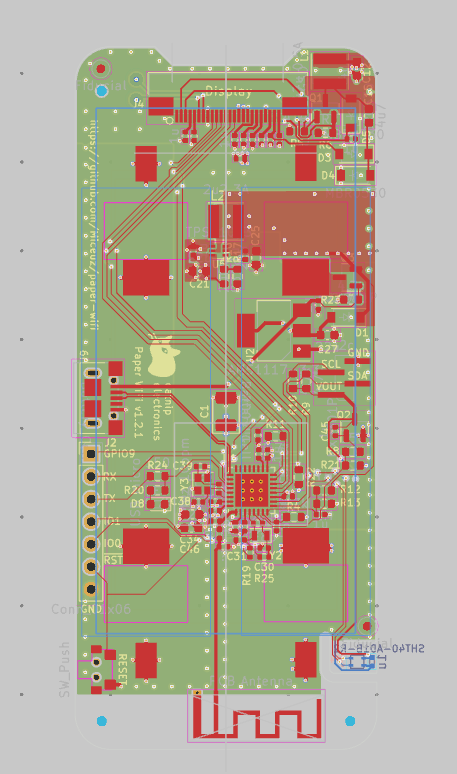

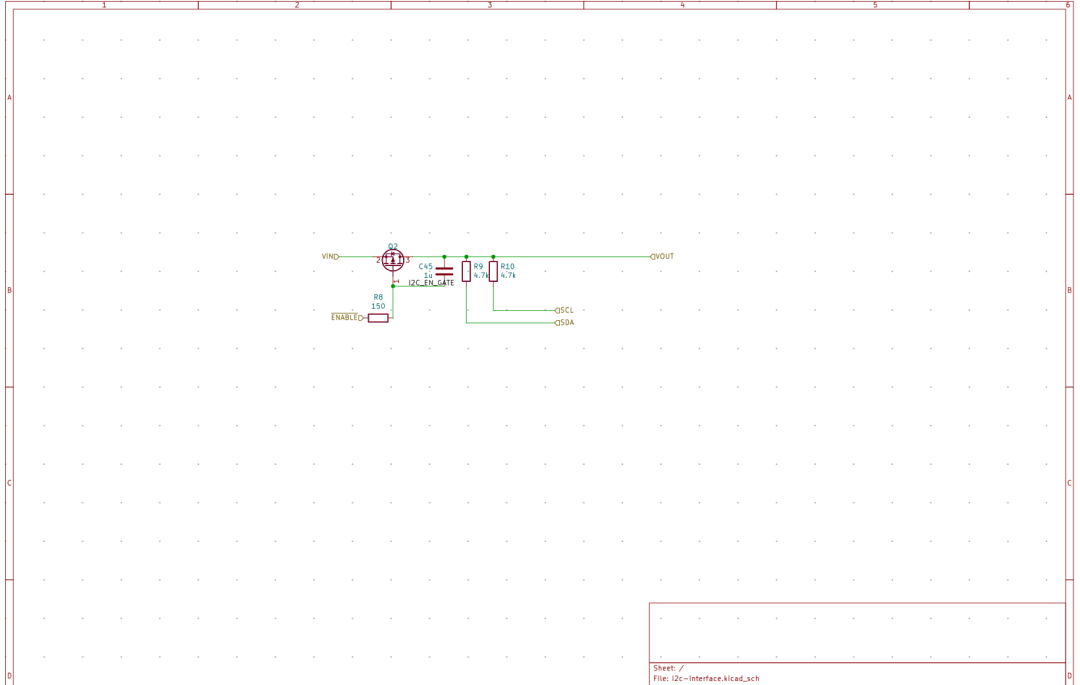

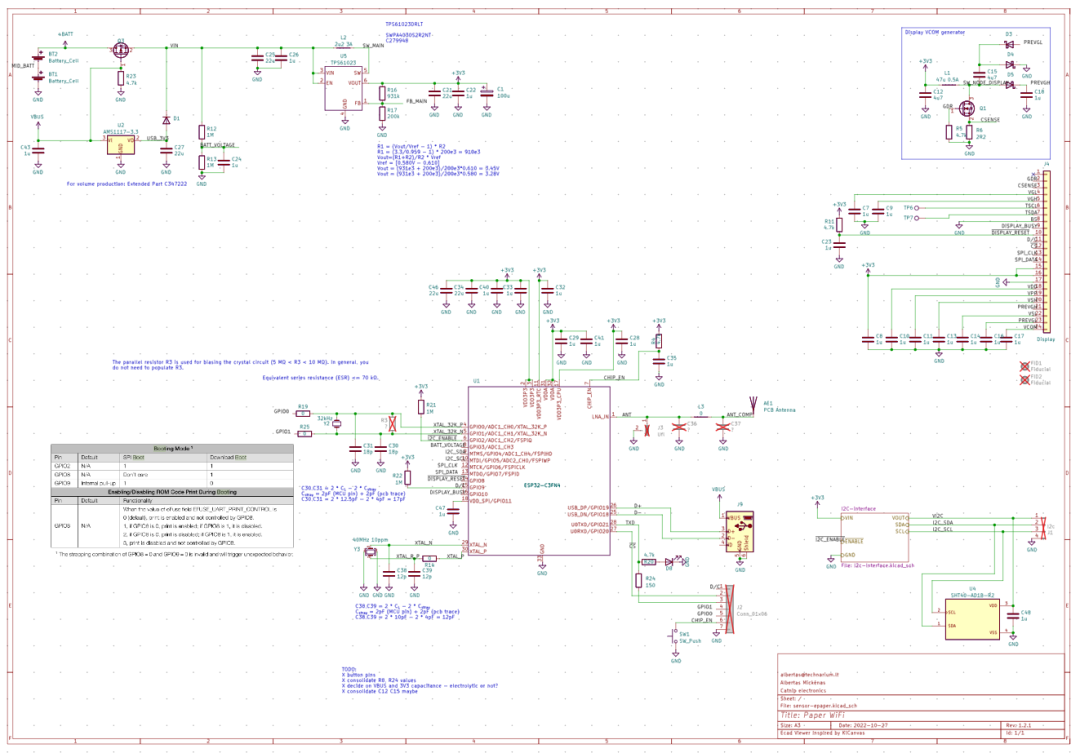

PCB圖&原理圖

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

項目地址：https://p.eda.cn/d-1353637047520198656

結語

這款 ESP32-C3 開源電子墨水屏開發板，完美解決了物聯網顯示場景中低功耗、無線連接、數據可視化的核心痛點 —— 電子墨水屏的護眼與斷電留顯特性，搭配 ESP32-C3 的雙無線通信與 38μA 極致低功耗，讓物聯網顯示面板的部署與使用更便捷、更長效。趕緊戳開閱讀原文解鎖全部設計文件，開始動手打造吧!歡迎在評論區分享你的 DIY 腦洞～
