1. 產品概述

A-68 是 KiN 聲學推出的高性能雙麥數字語音處理模組，內置專用聲學處理 DSP 芯片，集成回音消除（AEC）、環境降噪（ENC）、遠場拾音、人聲萃取、波束成型等核心功能，專為免提全雙工通話、遠距離拾音、高保真錄音場景設計。

模塊可快速集成到各類音頻設備，一站式解決回聲、嘯叫、環境雜音、拾音距離短、射頻干擾等聲學痛點，廣泛用于智能家居、車載、安防、辦公、公共對講等領域，大幅提升語音通話與錄音體驗。

2. 核心功能

• 全雙工回音消除最高支持 90dB 回音消除，可消除 100ms 空間延遲，免提通話無回聲、無嘯叫。
• 強效環境降噪環境噪音壓制最高 45dB，雙麥波束成型可屏蔽穩態 / 非穩態噪音，嘈雜環境人聲清晰。
• 遠距離拾音拾音范圍 10cm–500cm，標準配置支持 3–5 米遠場穩定收音。
• 雙路音頻輸出模擬音頻 + I2S 數字音頻同步輸出，I2S 接口可徹底規避射頻干擾底噪。

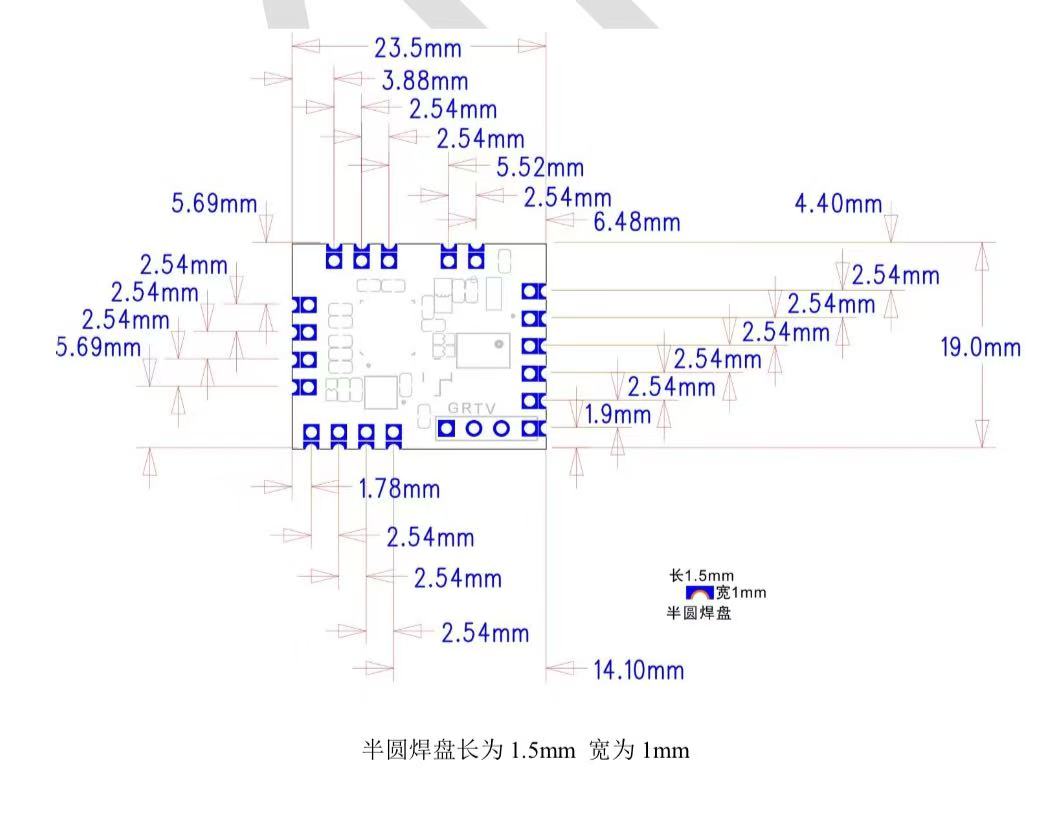

• 低功耗、小體積工作電流 ＜25mA，尺寸僅 23.5mm×19mm，半孔焊盤設計，易焊接、易集成。
• 工業級穩定性工作溫度 -45℃~85℃，寬溫穩定運行，滿足車載、戶外、工業場景使用。

3. 電氣性能參數

4. 三種工作模式

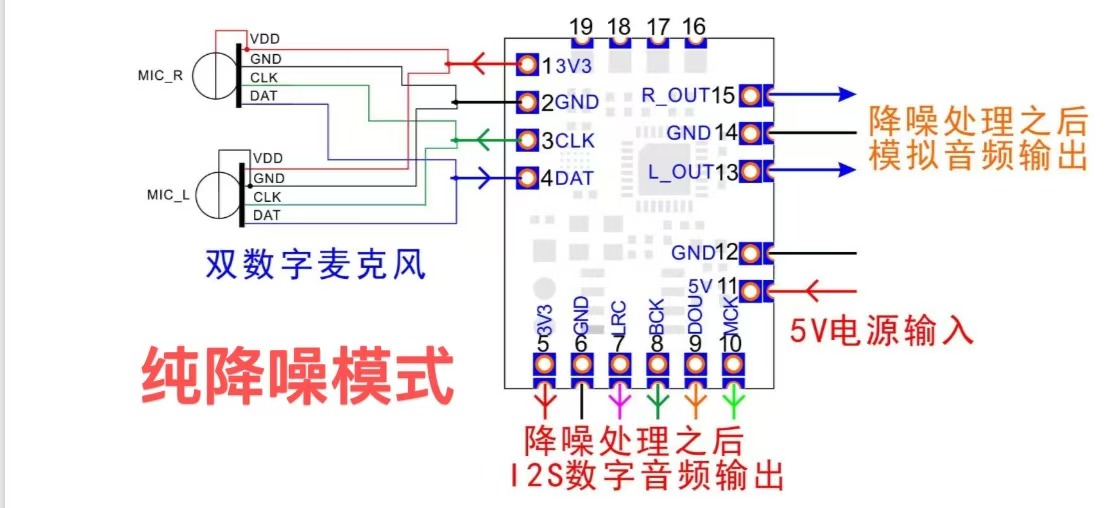

4.1 純降噪模式

• 適用：錄音筆、監控拾音、攝像機、采訪設備
• 特點：單麥壓制穩態噪音；雙麥開啟波束成型，屏蔽非穩態雜音，輸出純凈單聲道音頻。

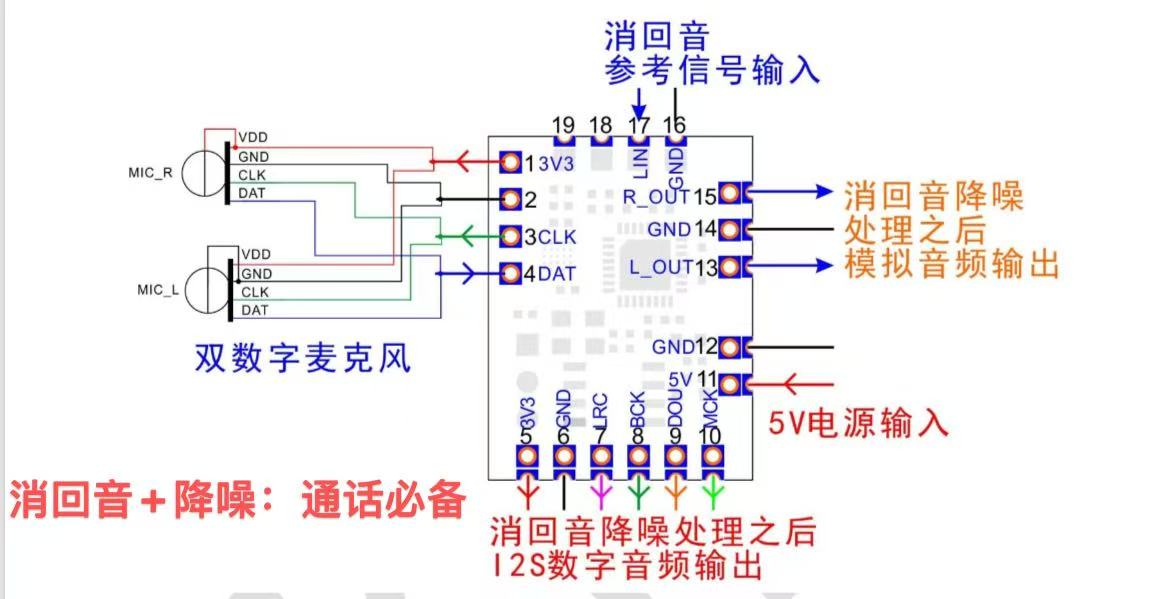

4.2 消回音 + 降噪模式

• 適用：門禁對講、可視門鈴、車載藍牙、客服 / 會議系統
• 特點：同步消除喇叭回聲 + 環境降噪，全雙工通話流暢，支持大功率功放接入。

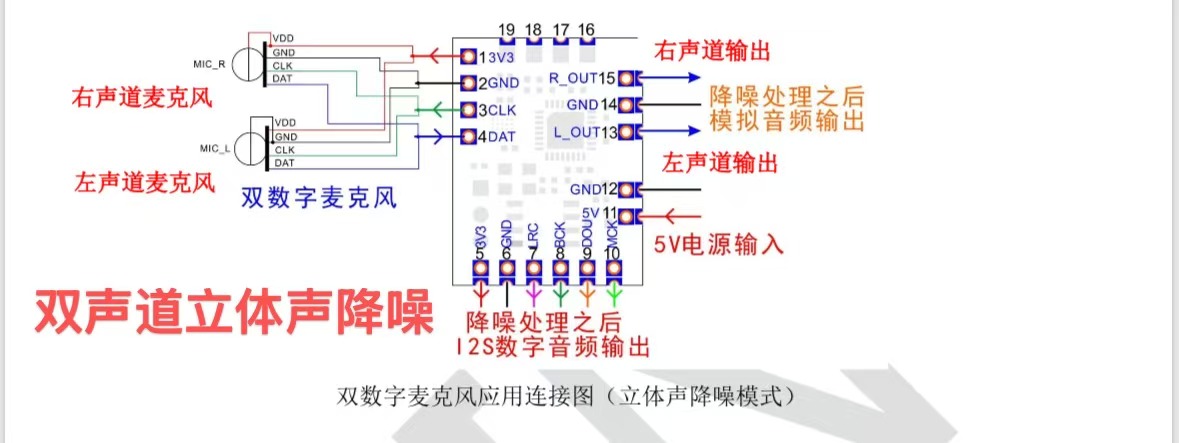

4.3 雙聲道立體聲降噪模式

• 適用：銀行窗口、監獄探視、車站對講、雙向錄音設備
• 特點：雙路獨立音頻輸出，保留立體聲場，僅單麥降噪，不支持波束與消回音。

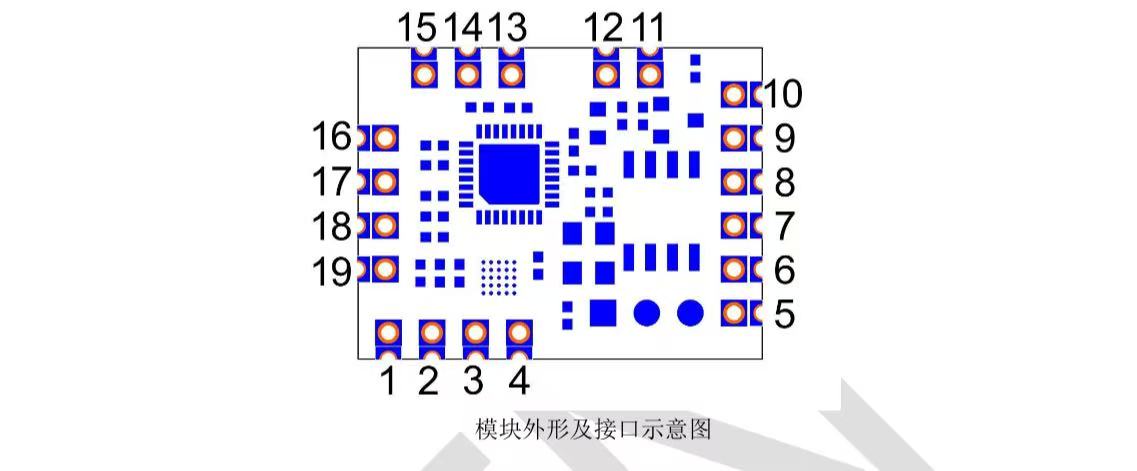

5. 接口與腳位定義

模塊采用 2.54mm 間距半孔焊盤，共 19 腳，核心接口如下：

• 供電：11 腳（5V 輸入）、19 腳（3.3V 輸入 / 輸出，二選一）
• 數字麥：1/2/3/4 腳（PDM 數字麥克風接口）
• I2S 輸出：7/8/9/10 腳（LRCK/BCK/DOUT/MCK）
• 模擬音頻：17/18 腳輸入，13/15 腳輸出
• 地線：多組 GND 保證抗干擾能力

6. 典型應用場景

1. 智能家居 / 門禁對講可視門鈴、別墅門禁、家用監護、樓宇對講，清晰通話無嘯叫。
2. 車載通訊設備車載藍牙、語音助手、車載對講，風噪 / 路噪一鍵過濾。
3. 辦公 / 教育 / 客服會議系統、遠程教學、呼叫中心、客服話機，人聲干凈無干擾。
4. 安防 / 監控 / 錄音IPC 攝像頭、拾音器、錄音筆、采訪機，遠距離高保真拾音。
5. 數碼 / 通訊產品筆記本、平板、手機、對講機，快速提升語音音質。
6. 公共 / 工業對講醫院、監獄、電梯、車間、停車場對講，嘈雜環境穩定可靠。

7. 產品優勢總結

1. 算法成熟，效果穩定：專用 DSP 芯片，聲學算法深度優化，效果一致性高。
2. 集成簡單，開發快：半孔焊盤 / 轉接板兩種接入方式，無需復雜調試。
3. 低功耗小體積：便攜設備、電池供電產品均可使用。
4. 抗干擾能力強：I2S 數字輸出徹底解決射頻干擾問題。
5. 工業級品質：寬溫、耐用、量產可靠，適合大批量落地。

8. 包裝與使用說明

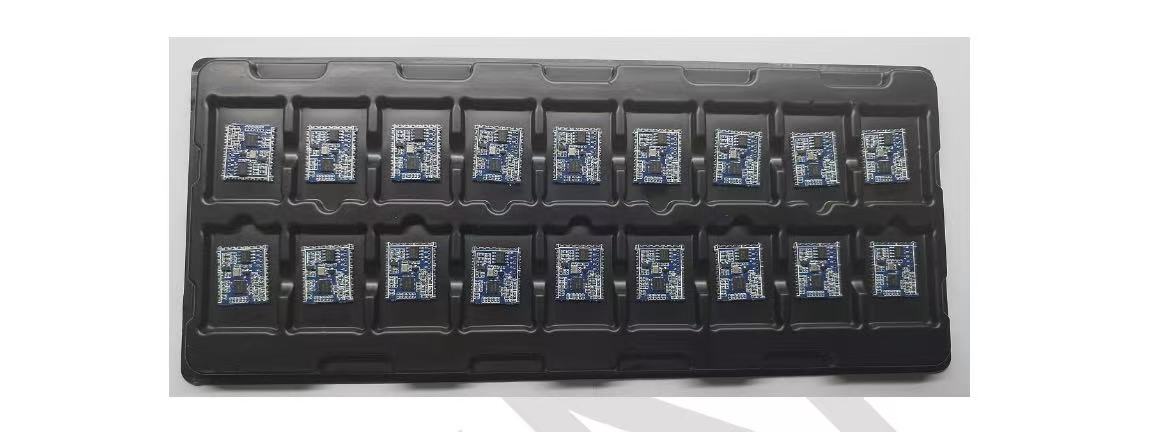

• 包裝：防靜電 PVC 吸塑托盤，18 片 / 托盤，180 片 / 最小包裝
• 供電方式：5V 或 3.3V 二選一供電，不可同時輸入
• 麥克風支持：PDM 數字麥、模擬硅麥、駐極體麥（需偏置電路）
• 功放匹配：大功率 / D 類功放需做信號衰減或阻容濾波

9. 適用人群

硬件工程師、產品研發、方案商、設備廠商、音頻項目開發者需要提升通話清晰度、錄音品質、抗干擾能力的各類智能硬件與對講設備。
