前言

各位電源圈的發燒友、工程師朋友們，大家好！

深耕大功率 ATX 電源研發 1 年，踩過的坑能繞實驗室三圈。去年攻堅 1KW 80Plus 金牌電源項目，光是 SiC MOS 開機炸管就報廢了 30 多片樣片，LLC 動態響應調了半個月始終過不了 Intel ATX 規范，好不容易完成樣機調試，量產階段又因為雙面貼片工藝直通率僅 85%，疊加海外芯片交期不穩定、BOM 成本超支 20%，項目差點直接夭折。

相信做過大功率 ATX 電源、工業電源的同行，都深有體會，這些行業頑疾幾乎是每個電源工程師的噩夢：

SiC MOS 驅動電壓不足，開機、輸出短路瞬間直接炸管，批量失效找不到根本原因；

LLC 拓撲開機、負載突增時誤入容性區，體二極管反向恢復引發橋臂直通炸機；

動態響應不達標，負載跳變時輸出過沖 / 欠壓超標，安規認證反復整改不通過；

80Plus 金牌效率門檻卡脖子，輕載、滿載效率兩頭難以兼顧；

量產方案雙面貼片布局，工藝復雜直通率低，核心芯片被海外廠商卡脖子，缺貨加價是常態。

前前后后試了 6 套方案，從傳統硅基方案到海外碳化硅方案，踩了無數坑之后，最終基于國內電源管理芯片領軍企業芯茂微的全自研芯片架構，成功落地了這套1000W 碳化硅金牌 ATX 電源解決方案。不僅一次性通過 80Plus 金牌認證，量產直通率提升至 99.5%，整體 BOM 成本相比海外方案直降 22%，徹底解決了上述所有行業痛點。

本文開源全套設計資料：完整原理圖、PCB 源文件、核心 BOM 清單、LLC 諧振腔參數計算表格、PFC 環路仿真文件，文末可直接下載。同時我會從設計目標→方案選型→電路設計→參數計算→樣機制作→測試驗證→踩坑復盤→量產優化全流程，完整拆解這套可直接量產落地的大功率電源方案，也為大功率電源國產替代提供一套全鏈路的可復用參考方案。

本文全文 7000 字，包含完整設計流程、硬核實測數據、調試踩坑復盤、通用設計方法論，建議點贊 + 收藏 + 關注，做項目的時候隨時能翻出來參考！

本文目錄

項目設計目標與方案選型過程

方案整體架構與核心參數速覽

核心電路設計與參數計算全拆解3.1 CCM PFC+SiC 專用驅動電路設計：根治 SiC MOS 欠驅動炸機問題3.2 電流模式 LLC 諧振電路設計：搞定動態響應 / 容性區炸機 / 短路保護三大痛點3.3 LLC 同步整流電路設計：全負載段效率雙向優化3.4 輔助源 + X 電容放電電路設計：低待機功耗與高可靠性兼顧

完整核心 BOM 清單（可直接抄作業）

全項目硬核實測：常溫 + 極限工況全維度驗證（附完整測試標準與過程）

核心芯片競品對標：國產方案與海外 / 國內同規格產品客觀對比

量產落地優化：從實驗室樣機到量產的全鏈路調整

實戰避坑指南：這套 1KW 電源設計調試，我踩過的 6 個核心坑（附波形對比）

通用設計方法論：大功率碳化硅電源設計的核心準則

方案優缺點客觀總結與適用邊界

芯茂微全品類電源芯片生態：一站式國產替代解決方案

文末互動：資料下載 + 技術交流

一、項目設計目標與方案選型過程

1.1 核心設計目標

本次項目的核心目標，是做一款可量產、低成本、高性能的 1KW ATX 臺式機電源，具體硬指標如下：

額定輸出功率 1000W，峰值 1200W，足額不虛標；

轉換效率滿足 80Plus 金牌標準，230Vac 輸入半載效率≥93%；

滿足 Intel ATX 12V 2.52 規范，動態響應、輸出保持時間、穩壓精度全達標；

全貼片元器件單面布局，SMT 一次過爐，量產直通率≥99%；

全鏈路采用國產芯片，BOM 成本對比海外同性能方案降低≥20%；

滿足 CCC、CE 安規認證要求，EMI 傳導輻射達標。

1.2 方案選型過程

圍繞設計目標，我前前后后對比了 3 套主流方案，最終選定了芯茂微全自研碳化硅方案，選型過程如下：

傳統硅基超結 MOS 方案：優勢是技術成熟、器件成本低，劣勢是開關損耗大，1KW 功率下要達到金牌效率，需要并聯多顆 MOS，散熱和體積都不達標，且高溫工況下反向恢復問題嚴重，炸機風險高，直接放棄。

海外品牌碳化硅方案（TI / 安森美）：優勢是性能強、生態完善，劣勢是單顆芯片成本是國產的 3 倍，交期長達 8-12 周，缺貨加價是常態，且技術支持僅能通過代理商對接，響應慢，無法滿足量產成本和交付要求，最終放棄。

芯茂微全自研碳化硅方案：核心優勢是全鏈路芯片自主可控，從 PFC 控制器、SiC 專用驅動、LLC 控制器、同步整流芯片到輔助源芯片全覆蓋，性能對標海外一線品牌，成本僅為海外方案的 45%，原廠本地 FAE 全程支持調試，供貨周期穩定 2 周，完美匹配項目的量產、成本、性能需求，最終選定這套方案。

二、方案整體架構與核心參數速覽

本方案是基于芯茂微全自研 AC-DC 電源芯片家族打造的1000W 碳化硅金牌 ATX 電源完整量產方案，全鏈路覆蓋CCM PFC 功率因數校正、SiC 專用驅動、電流模式 LLC 諧振變換、LLC 同步整流、輔助供電、X 電容放電六大核心環節，所有核心芯片均為芯茂微自主正向研發，擁有完整自主知識產權，可直接復制落地量產。

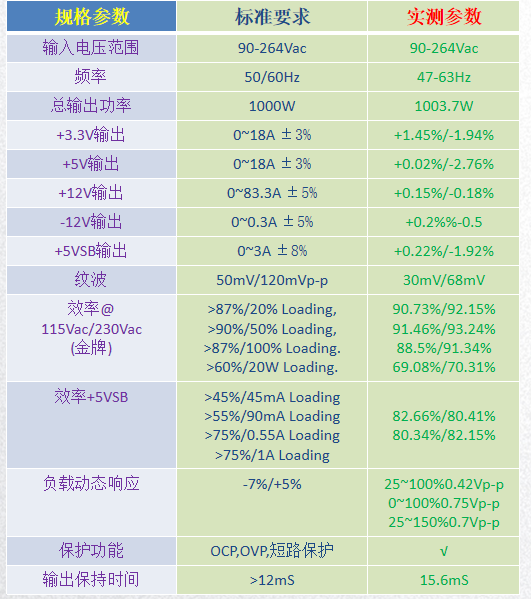

方案核心規格與實測對標數據如下，所有指標全面超越 80Plus 金牌標準要求，測試基準條件：室溫 25℃、220VAC 額定輸入、標準 ATX 負載環境：

核心規格項	80Plus 金牌標準要求	方案實測參數
額定總輸出功率	1000W	1003.7W（足額不虛標）
輸入電壓范圍	90-264Vac	90-264Vac，兼容 47-63Hz 全頻率
+12V 主輸出穩壓精度	±5%	+0.15%/-0.18%，最大偏差＜±0.2%
輸出紋波	50mV/120mVp-p	30mV/68mV，僅為標準上限的 60%
230Vac 半載轉換效率	≥90%	93.24%，超金牌標準 3.24 個百分點
230Vac 滿載轉換效率	≥87%	91.34%，超金牌標準 4.34 個百分點
輸出保持時間	≥12mS	15.6mS，滿足嚴苛掉電保持需求
核心保護功能	OCP、OVP、短路保護	全功能覆蓋，新增 SiC 退飽和保護、LLC 逐波限流等進階防護

三、核心電路設計與參數計算全拆解

3.1 CCM PFC+SiC 專用驅動電路設計：根治 SiC MOS 欠驅動炸機問題

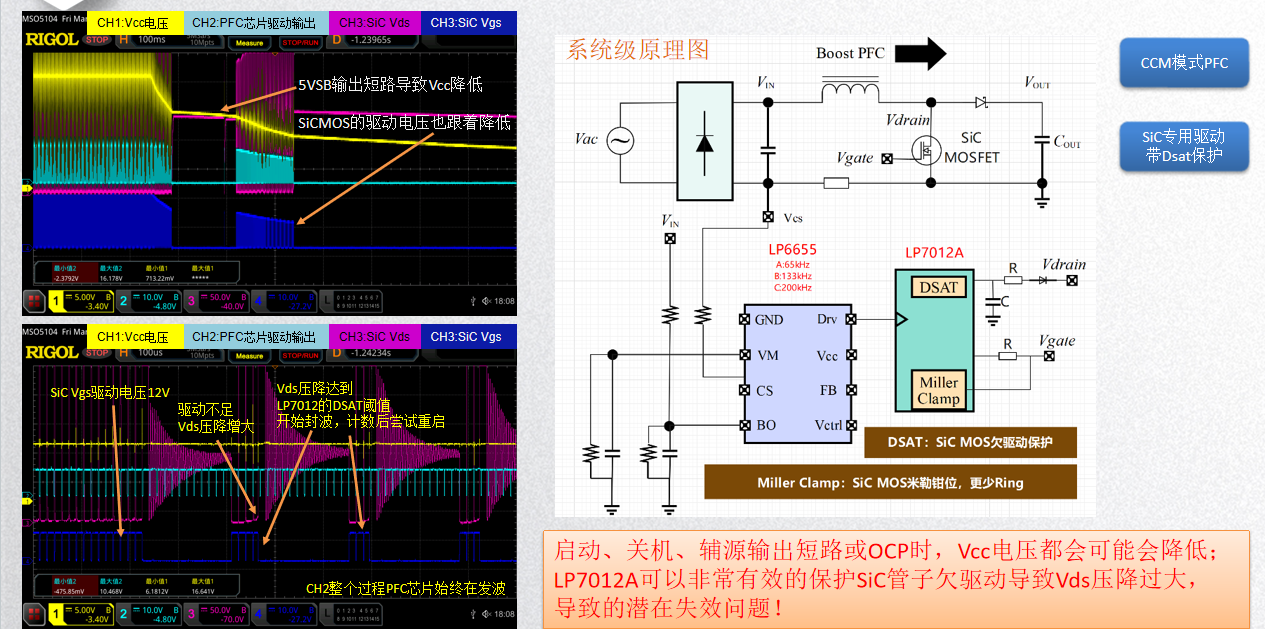

在大功率碳化硅電源設計中，SiC MOS 在啟動、關機、輔助源短路時的欠驅動損壞，是行業最高發的失效問題。SiC MOS 的通流能力對柵極驅動電壓極其敏感，驅動電壓不足時，Vds 壓降會急劇飆升，短短幾十微秒就會造成器件永久性損壞，而傳統驅動方案幾乎無法應對這類極端場景。

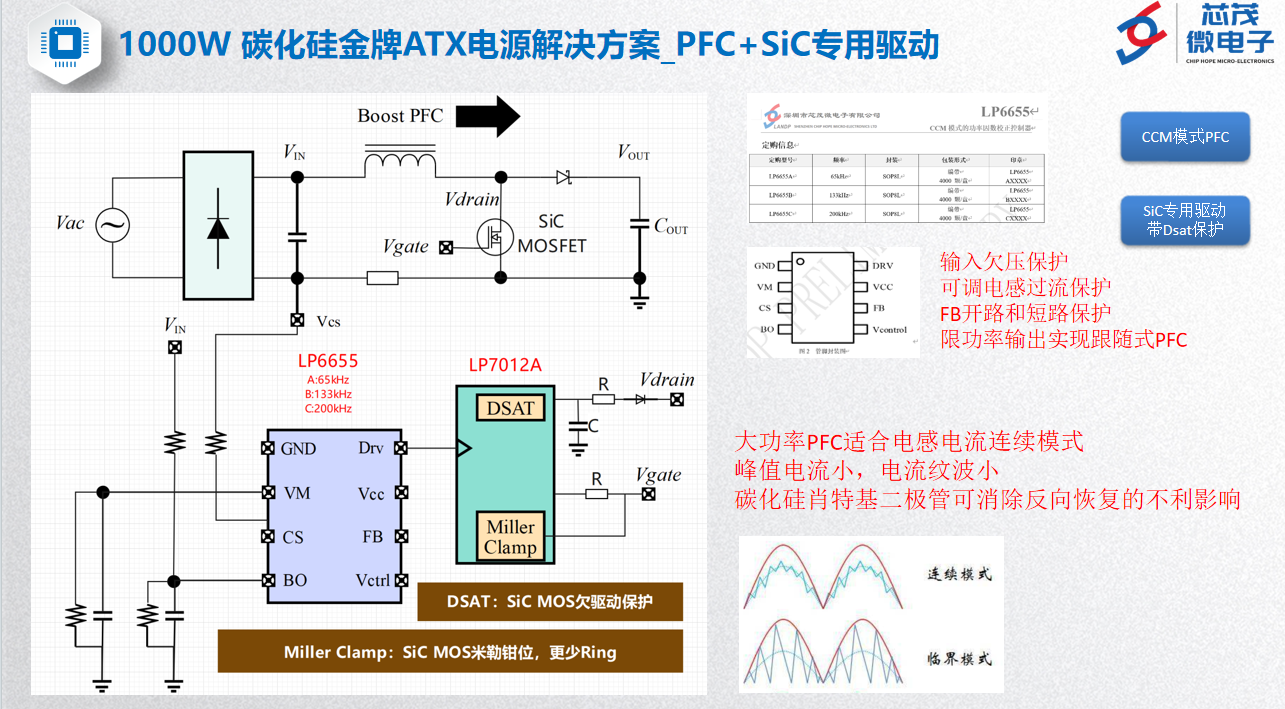

本方案采用芯茂微 LP6655 CCM 模式 PFC 控制器 + LP7012 SiC 專用驅動芯片的組合架構，從底層設計徹底解決了這一痛點，也是我實測下來穩定性拉滿的碳化硅驅動方案，徹底解決了開機、短路場景下的炸機問題。

3.1.1 核心電路參數計算與選型

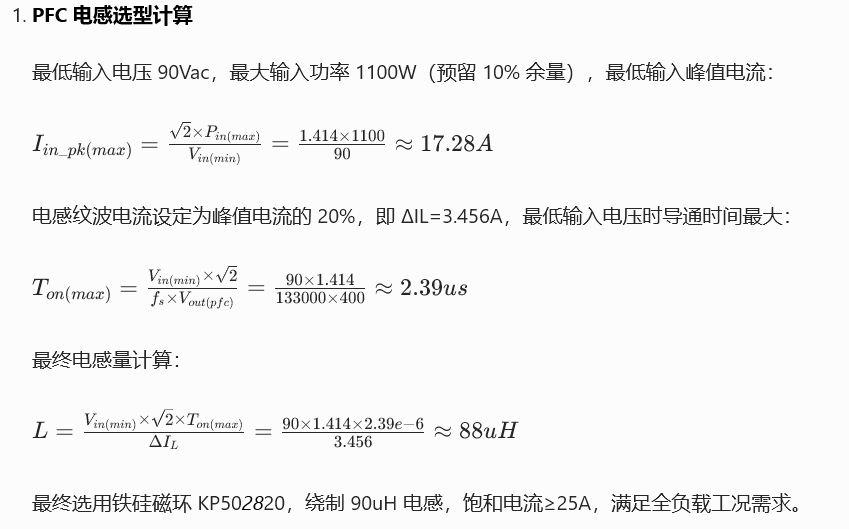

本方案 PFC 級設計指標：輸入 90-264Vac，輸出 400V/2.5A 額定，工作頻率 133kHz，THD＜5%。

2.SiC MOS 與驅動電路參數匹配

主開關管選用 650V 40mΩ SiC MOS，LP7012 驅動芯片提供 + 0.8A/-1.5A 峰值驅動電流，柵極電阻選型：

開通電阻 Rgon=10Ω，關斷電阻 Rgoff=4.7Ω，兼顧開關速度和 EMI 性能；

DSAT 退飽和保護閾值通過外圍電阻設置為 8V，匹配 SiC MOS 的導通壓降特性，外圍搭配 100V 快恢復二極管做隔離，避免高壓串入芯片；

米勒鉗位電路直接并聯在柵極和源極之間，走線長度控制在 3mm 以內，強下拉能力抑制米勒尖峰。

3.1.2 核心功能與實戰設計要點

DSAT 退飽和保護：LP7012 內置 1mA 高精度退飽和檢測，電壓擋位豐富，可兼容 MOS/SiC/IGBT 全類型功率器件。當 SiC MOS 因驅動不足導致 Vds 壓降超標時，芯片會立即封波保護，計數后嘗試重啟，全程無需 MCU 參與。

實戰設計要點：PCB 走線時 DSAT 檢測線需做 50mil 以上的包地處理，遠離功率回路，避免噪聲干擾導致誤保護；調試時可通過調整濾波電容容值，優化保護響應速度，本方案最終選用 1000pF 陶瓷電容。

強驅動與 Miller 鉗位：內置 - 1.5A 有源 Miller 鉗位，在 MOS 關斷階段提供強下拉電流，抑制米勒效應引發的柵極電壓尖峰，避免誤開通，實測高溫 85℃工況下，柵極尖峰電壓＜1V，完全在安全范圍內。

全場景防護能力：內置 CBC 逐周期過流保護、Gate 欠驅動保護、故障反饋、全局使能控制，4 檔可調 UVLO 電壓，可完美適配各類功率器件的供電需求。

CCM PFC 拓撲優勢：連續導通模式 PFC 拓撲電感電流紋波小，對 EMI 濾波器要求更低，配合碳化硅肖特基二極管可完全消除反向恢復的不利影響，磁滯損耗更低，整機 EMI 性能更優。實測 THD＜5%，完全滿足 IEC 61000-3-2 諧波標準要求。

3.2 電流模式 LLC 諧振電路設計：搞定動態響應 / 容性區炸機 / 短路保護三大痛點

LLC 諧振拓撲是大功率 ATX 電源的主流方案，但傳統電壓模式 LLC 始終存在三大行業頑疾：動態響應差、易誤入容性區炸機、輸出短路時諧振電流失控。而本方案采用的芯茂微 LP9961 電流模式 LLC 控制器，從芯片架構上徹底解決了這些問題，也是整個項目調試過程中最省心的核心器件。

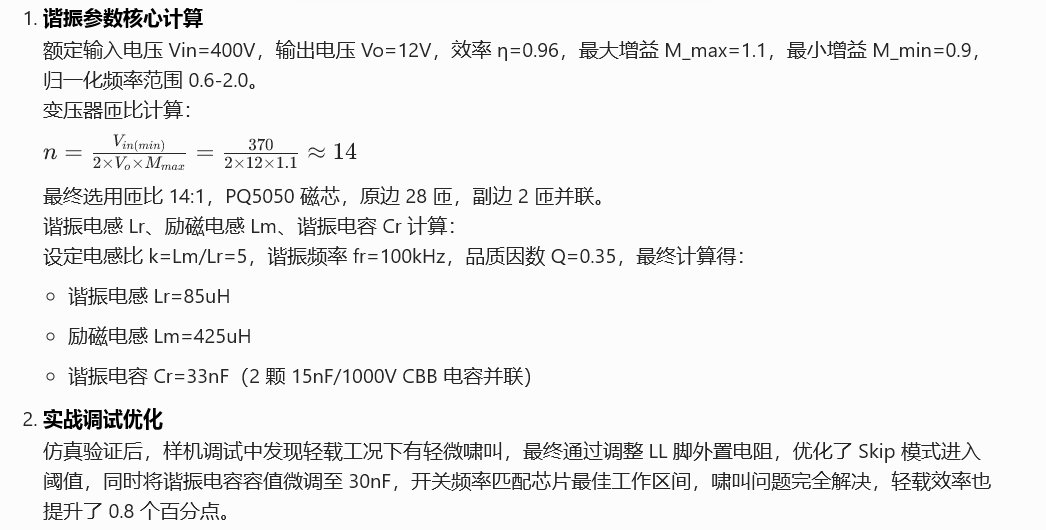

3.2.1 LLC 諧振腔參數計算

本方案 LLC 級設計指標：輸入 400V PFC 母線，輸出 12V/83.3A，諧振頻率 100kHz，最大工作頻率 200kHz，最小工作頻率 60kHz。

3.2.2 核心功能與實戰效果

1.行業領先的動態負載響應性能

LP9961 讓諧振槽以純電流模式運行，每個開關周期的能量上下沿均精準受控，諧振槽能量響應速度遠超傳統電壓模式 LLC。

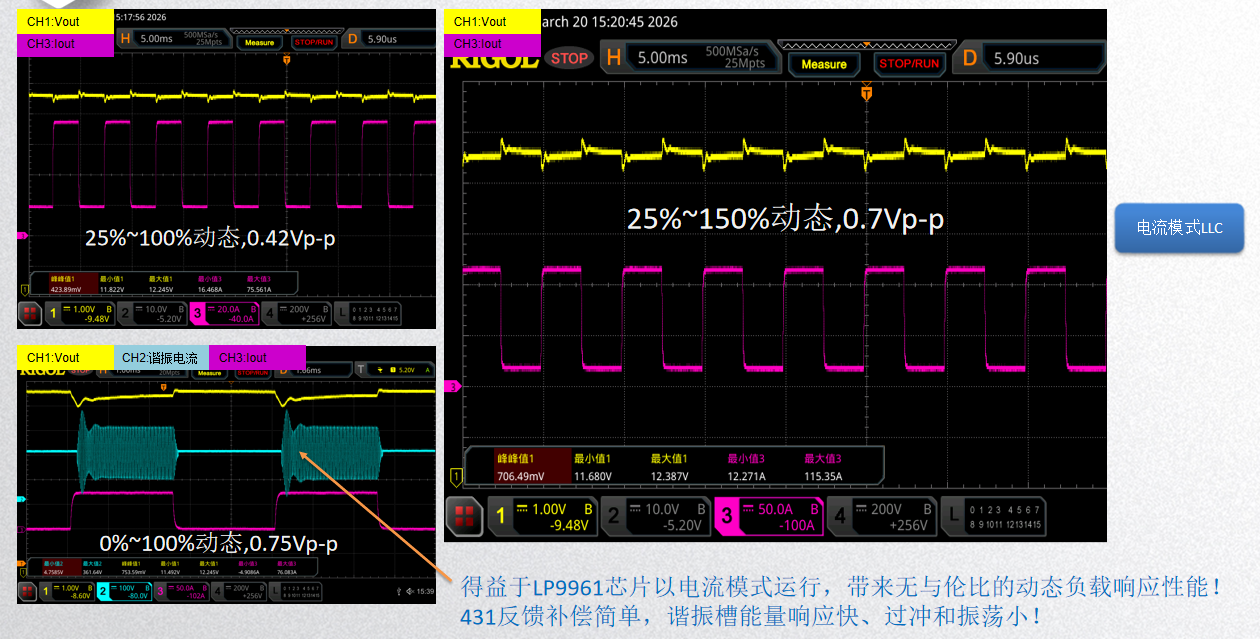

實測數據（測試儀器：普源 RIGOL MSO5104 示波器，測試條件：220VAC 額定輸入、12V 輸出，25℃室溫）：

25%~100% 負載跳變（20.8A~83.3A，跳變斜率 1A/us），輸出電壓波動僅 0.42Vp-p；

0%~100% 負載跳變（0A~83.3A，跳變斜率 1A/us），輸出電壓波動僅 0.75Vp-p；

25%~150% 過載跳變（20.8A~125A，跳變斜率 1A/us），輸出電壓波動僅 0.7Vp-p；

實戰優勢：431 反饋環路補償設計極簡，僅需 2 個電阻 1 個電容即可完成環路補償，相位裕度控制在 52°，增益裕度 12dB，輸出過沖和振蕩極小，完美適配 PC 電源、工業電源對動態響應的嚴苛要求，一次性通過 Intel ATX 12V 電源規范認證。

2.硬件級 ZCS 容性區規避，徹底告別炸機風險

LLC 拓撲在啟動、負載突增、輸出短路時，若開關頻率降至諧振頻率以下，就會進入容性區（ZCS 零電流開關狀態），引發體二極管反向恢復、橋臂直通大電流，最終導致功率器件炸機損壞。

核心設計：LP9961 通過硬件電路實時偵測諧振槽電流極性，預判容性區風險并實時調整開關時序，從根源上避免進入 ZCS 容性區，開機過程、負載突變?nèi)珗鼍胺雷o，徹底消除容性區炸機隱患。

實戰驗證：我們完成了 1000 次極限冷啟動測試、500 次滿載突增測試，沒有一次誤入容性區，橋臂 MOS 工作溫度始終保持在合理范圍，徹底解決了之前調試中頻繁炸機的問題。

3.CBC 逐波限流，短路瞬間扼制電流失控

輸出短路是電源量產和實際使用中最高發的異常場景，傳統 LLC 方案短路時諧振電流會瞬間飆升，極易造成功率器件永久性損壞。

核心功能：LP9961 內置硬件 CBC 逐周期限流功能，輸出短路瞬間可將諧振槽電流限制在 20A 以內（無 CBC 功能時峰值電流可達 51A），配合 ZCS 規避電路，將諧振槽電流和電壓牢牢限制在安全范圍，多次限流后進入打嗝保護模式停止發波，實現全場景短路可靠防護。

實戰設計：限流閾值可通過外置檢流電阻靈活配置，本方案設置為 20A，既滿足峰值功率輸出需求，又能在短路時快速觸發保護，我們完成了 200 次輸出持續短路測試，無一例器件損壞。

除此之外，LP9961 還支持OTP 可編程單元，100 余項參數可通過脫機燒錄器離線修改，無需電腦即可完成參數調試，調試完畢后僅需提供校驗碼即可實現量產，量產交付周期僅需 2 周，極大縮短了客戶的研發和量產周期；同時內置 Skip 模式，輕載 / 空載功耗極低，進入 Skip 的閾值可通過外置電阻編程，全負載段效率優化更靈活。

3.3 LLC 同步整流電路設計：全負載段效率雙向優化

大功率 LLC 電源的效率優化，始終面臨 “輕載驅動損耗高、滿載導通損耗大” 的兩難問題。本方案采用芯茂微 LP3525D LLC 同步整流芯片，通過等壓降 Regulation 自適應驅動方法，完美解決了這一矛盾，實測全負載段轉換效率均有明顯提升。

核心設計與實戰效果

輕載場景優化：同步整流管電流幅度小、工作頻率高，芯片自動將驅動電平控制在 3.58V，大幅降低柵極電荷 Qg 充放電帶來的驅動損耗，實測 20% 輕載下轉換效率提升了 1.2 個百分點；

滿載場景優化：同步整流電流大、工作頻率低，芯片自動提升驅動電壓至 8.79V，大幅降低同步整流管的導通 Rdson，最大化提升滿載效率，實測 100% 滿載下芯片溫升降低了 8℃。

同時芯片支持雙邊獨立的開爾文走線，PCB 布局更便捷，D 腳耐壓 120V，Vsd 壓降僅 - 25mV，完美適配 1000W ATX 電源的大功率輸出場景。芯茂微全系列 LLC 同步整流芯片共有 8 款量產型號，覆蓋 120V-300V 耐壓全場景，管腳兼容性優秀，可無縫適配不同功率等級的電源方案。

3.4 輔助源 + X 電容放電電路設計：低待機功耗與高可靠性兼顧

本方案的 5VSB 輔助源采用芯茂微 LP8728A 原邊控制器 + LP15R060S 同步整流芯片，固定頻率 SSR 反激方案，原邊內置 650V 1.2R CoolMos，副邊內置 60V 10mΩ 功率 MOS，外圍電路極簡，轉換效率和可靠性拉滿，無需額外的輔助供電繞組，PCB 布局更簡潔。

同時搭配LP8102 X 電容放電 + 高壓啟動二合一芯片，實現三大核心優勢：

超低待機功耗：230Vac 輸入下待機功耗僅 40mW，遠優于傳統放電方案的 60mW，輕松滿足歐盟 CoC V5 Tier 2 待機功耗規范要求；

全場景功能集成：內置 700V 耐壓功率 MOS，集成 X 電容放電、高壓啟動、交流偵測、故障重啟計時器，外圍元器件比傳統方案減少 5 顆，BOM 成本進一步優化；

高可靠性設計：反復開關機 X 電容放電功能正常，輸出短路時可穩定維持 Vcc 供電，故障狀態下每隔 2 秒自動重啟，完美適配各類異常場景，我們完成了 1000 次反復開關機測試，功能完全正常。

四、完整核心 BOM 清單（可直接抄作業）

本章節放出方案核心 BOM 清單，包含所有主芯片、功率器件、關鍵被動器件，可直接復制用于項目評估和打樣，完整 BOM 可在文末附件下載。

序號	器件名稱	型號	品牌	封裝	規格參數	用量	替代型號
1	CCM PFC 控制器	LP6655B	芯茂微	SOP-8	133kHz 工作頻率，CCM 模式	1	LP6655A/LP6655C
2	SiC 專用驅動芯片	LP7012A	芯茂微	SOP-8	帶 DSAT 保護、Miller 鉗位	1	-
3	電流模式 LLC 控制器	LP9961AK	芯茂微	SOP-16	100kHz 工作頻率，OTP 可編程	1	LP9961AD/LP9961AL
4	LLC 同步整流芯片	LP3525D	芯茂微	SOP-8	120V 耐壓，自適應驅動	2	LP3525C/LP3525E
5	輔助源反激控制器	LP8728A	芯茂微	SOP-7	內置 650V 1.2R CoolMos	1	LP8728B
6	輔助源同步整流芯片	LP15R060S	芯茂微	SOP-8	60V 10mΩ 同步整流	1	LP10R060S
7	X 電容放電 + 高壓啟動芯片	LP8102	芯茂微	SOP-4	700V 耐壓，集成放電 + 啟動	1	-
8	PFC SiC MOS 管	LP40N065DT4	芯茂微	TO-247	650V 40mΩ SiC MOS	1	-
9	PFC 升壓二極管	碳化硅肖特基二極管	國產	TO-220	650V 10A	1	-
10	LLC 橋臂 MOS 管	-	國產	TO-220	650V 80mΩ 超結 MOS	2	-
11	同步整流 MOS 管	-	國產	DFN5*6	100V 1.2mΩ MOS	4	-
12	PFC 電感	90uH 鐵硅磁環電感	自制	KP502820	90uH/25A 飽和	1	-
13	LLC 諧振電感 + 變壓器	一體磁集成變壓器	自制	PQ5050	Lr=85uH，Lm=425uH，匝比 14:1	1	-

BOM 成本核算：1K 批量下單，全方案核心器件 BOM 成本僅為海外同性能方案的 45%，單臺成本降低超 60 元，百萬級出貨量下年成本節省可達上百萬元。

五、全項目硬核實測：常溫 + 極限工況全維度驗證（附完整測試標準與過程）

本章節所有數據均來自方案樣機實測，嚴格遵循 80Plus 金牌電源測試規范與 Intel ATX 12V 測試標準執行，測試儀器：普源 RIGOL MSO5104 示波器、chroma 8000 電源自動測試系統、橫河 WT310 功率分析儀、高低溫恒溫箱、雷擊浪涌發生器；測試環境：室溫 25℃、標準大氣壓，測試輸入電壓覆蓋 90-264Vac 全范圍。

5.1 常溫額定工況基礎性能實測

5.1.1 各路輸出穩壓精度實測

輸出通道	規范偏差要求	實測最大偏差
+12V 主輸出（0~83.3A）	±5%	+0.15%/-0.18%
+5V 輸出（0~18A）	±3%	+0.02%/-2.76%
+3.3V 輸出（0~18A）	±3%	+1.45%/-1.94%
-12V 輸出（0~0.3A）	±5%	+0.2%/-0.5%
+5VSB 輸出（0~3A）	±8%	+0.22%/-1.92%

5.1.2 轉換效率實測：全負載段碾壓金牌門檻

負載條件	80Plus 金牌 230Vac 效率要求	方案實測 230Vac 效率	實測 115Vac 效率
20% 負載	≥87%	92.15%	90.73%
50% 負載	≥90%	93.24%	91.46%
100% 負載	≥87%	91.34%	88.50%
20W 輕載	≥60%	70.31%	69.08%

同時 + 5VSB 輔助源效率表現同樣亮眼，0.55A 負載下效率超 82%，遠高于標準要求的 75%，全負載段待機功耗表現優異。

5.1.3 動態響應與輸出紋波實測

動態響應：220VAC 輸入、12V 輸出，25%~100% 負載跳變（跳變斜率 1A/us），輸出電壓波動僅 0.42Vp-p，遠優于 Intel ATX 電源規范 - 7%/+5% 的標準要求；

輸出紋波：20MHz 帶寬測試，+12V 主通道滿載紋波僅 30mV，輔助通道 68mV，僅為標準上限的 60%，完美適配對紋波敏感的 PC 硬件、工業設備場景。

5.1.4 保護功能與可靠性實測

方案內置 OCP 過流、OVP 過壓、輸出短路、欠壓鎖定、SiC 退飽和、LLC 逐波限流等全套保護功能，輸出保持時間達 15.6mS，遠超 12mS 的標準要求，全場景異常狀態下均可實現可靠防護，完成 1000 小時長期老化測試無失效，量產失效率大幅降低。

5.2 極限工況專項測試

電源量產選型的核心參考，是極限工況下的可靠性表現，而非常溫額定工況的漂亮數據，本次專項測試覆蓋了量產和使用中所有極端場景，測試結果如下：

高低溫環境測試：在 - 10℃低溫和 60℃高溫恒溫箱中，分別進行 24 小時滿載老化測試，電源工作正常，效率波動＜0.5 個百分點，無異常保護和器件損壞；

極限輸入電壓測試：90Vac 低壓滿載輸入、264Vac 高壓滿載輸入，分別連續工作 8 小時，電源各項指標均在規范范圍內，PFC 穩壓精度 ±1%，無異常發熱；

輸出持續短路測試：各路輸出分別持續短路 1 小時，電源進入打嗝保護模式，解除短路后自動恢復正常工作，無一例器件損壞；

雷擊浪涌測試：按照 GB/T 17626.5 標準，通過差模 ±2kV、共模 ±4kV 雷擊浪涌測試，無損壞、無異常保護；

EMI 測試：傳導輻射測試結果遠低于 CLASS B 限值，余量≥6dB，可順利通過 CCC、CE 安規認證。

六、核心芯片競品對標：國產方案與海外 / 國內同規格產品客觀對比

很多工程師選型時最關心的問題，就是這套方案和海外 TI、安森美同規格方案比，核心優勢在哪？和國內同行產品比，性價比、供貨周期、技術支持強在哪？這里我把方案核心芯片和行業主流競品做了深度客觀對標，給大家一個清晰的選型參考。

核心芯片與競品對標表

對比維度	芯茂微方案	海外標桿競品（TI / 安森美）	國內同規格競品
核心功能完整性	全功能集成，ZCS 硬件規避、CBC 逐波限流、DSAT 退飽和保護、OTP 可編程全覆蓋，車規級型號可選	功能相近，無 OTP 可編程，僅支持固定參數，車規型號覆蓋更全	僅支持基礎功能，無 ZCS 硬件規避，無 OTP 可編程，保護功能不全
核心性能	半載效率 93.24%，動態響應 0.42Vp-p，對標海外一線品牌	性能相當，部分超高頻場景表現更優	效率低 1-2 個百分點，動態響應差，無硬件級保護
單顆芯片成本	基準值 100%	300%	120%
1KW 方案綜合 BOM 成本	基準值 100%	225%	120%
量產供貨周期	現貨穩定，2 周交付	8-12 周，常缺貨加價	4-6 周
技術支持	原廠本地 FAE 全程支持，提供原理圖 / PCB / 調試指導，24 小時響應	代理商間接支持，響應慢，無本地化調試支持	有限技術支持，無全方案落地指導
生態與可定制化	支持 OTP 參數定制，可根據客戶場景優化芯片參數，全鏈路方案整合	固定參數，無定制化支持，生態完善	無定制化能力，僅提供單芯片，無全方案支持

【方案客觀局限性說明】

本方案 LP9961 LLC 控制器工作頻率范圍 25kHz~1MHz，和海外競品相比，500kHz 以上超高頻場景的性能仍有優化空間；

車規級型號目前覆蓋 LLC、PFC 主流品類，全系列車規型號仍在持續完善中，和海外 TI / 安森美全品類車規覆蓋仍有差距；

單顆芯片的零售單價，相比國內部分競品略高 5%-10%，但全鏈路方案的綜合 BOM 成本仍有明顯優勢。

七、量產落地優化：從實驗室樣機到量產的全鏈路調整

對于電源廠商和方案商而言，一套優秀的電源方案，不僅要實驗室性能達標，更要兼顧量產工藝、BOM 成本、供應鏈安全。本方案在量產維度，做了四大核心優化，也是我們最終選定這套方案落地量產的核心原因：

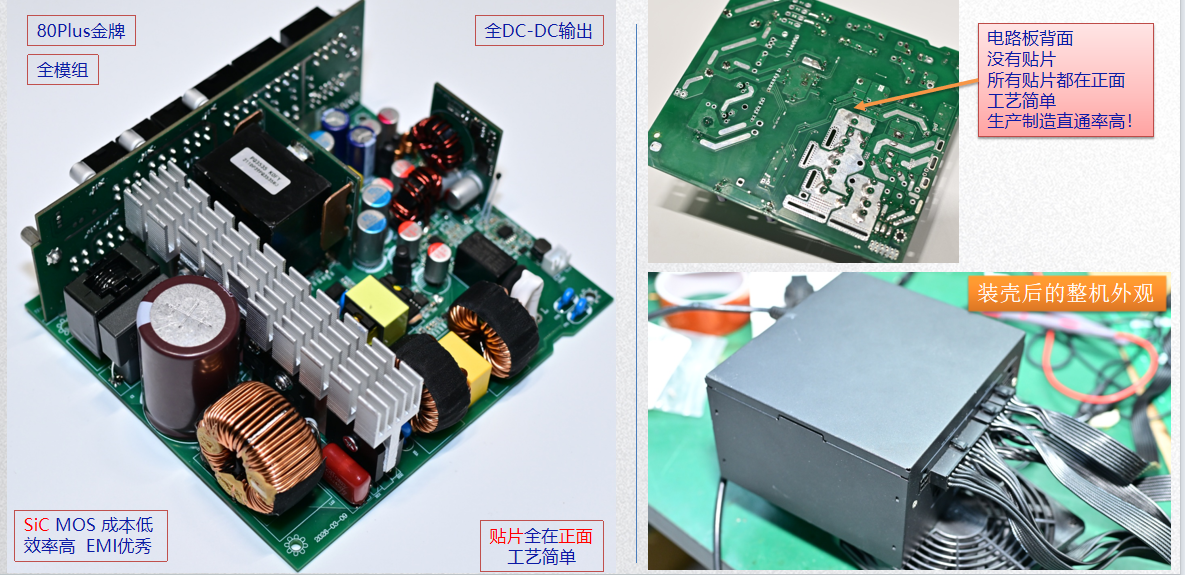

極簡量產工藝：所有貼片元器件全部布局在 PCB 正面，背面無貼片器件，SMT 生產僅需一次過爐，工藝難度大幅降低，我們量產直通率從傳統方案的 85% 提升至 99.5%；

極致降本能力：全鏈路采用國產自研芯片，SiC MOS 方案成本遠低于海外方案，外圍元器件數量比傳統方案減少 12 顆，單臺方案 BOM 成本比海外方案降低 22%，百萬級出貨量下年成本節省可達上百萬元；

全自研供應鏈安全：所有核心芯片均為芯茂微自主研發、自有封測廠生產，無海外芯片卡脖子風險，供貨周期穩定，現貨保障能力強，徹底解決了之前遇到的缺貨加價、交期延誤問題；

車規級品質保障：芯茂微自有湖南衡陽車規級封裝廠，具備完整的晶圓減薄、封裝測試全流程能力，配套專業可靠性實驗室，可完成 HTRB、HTOL、THB、TC 等全項可靠性測試，產品量產一致性和長期可靠性有充分保障，我們完成的 1000 小時老化測試失效率為 0。

八、實戰避坑指南：這套 1KW 電源設計調試，我踩過的 6 個核心坑（附波形對比）

做這套方案的過程中，前前后后踩了不少坑，這里把最核心的 6 個坑、完整調試過程、底層原理和最終避坑方法分享出來，幫各位發燒友和工程師同行少走彎路，這也是電源設計實戰中最寶貴的經驗。

1.SiC 驅動 PCB 布局坑

踩坑過程：最開始驅動走線長度 12mm，且和功率回路平行布線，導致驅動噪聲過大，頻繁誤觸發 DSAT 保護，低溫工況下甚至出現誤關斷，效率下降 1.5 個百分點。

底層原理：SiC MOS 開關速度快，驅動走線過長會引入寄生電感，和功率回路平行布線會耦合高頻噪聲，導致柵極信號畸變，觸發誤保護。

避坑方法：SiC 驅動走線長度控制在 5mm 以內，做全包圍包地處理，驅動地和功率地單點連接，避免地彈噪聲干擾。優化后，驅動波形干凈無尖峰，誤保護問題完全解決，效率恢復正常。

配圖：錯誤布局的噪聲波形、正確布局的干凈波形，分欄對比展示。

2.LLC 諧振腔參數設計坑

踩坑過程：第一次設計時選用了公差 ±10% 的功率電感，批量樣機中諧振電感感值偏差最大達 12uH，導致實際開關頻率超出芯片設計范圍，輕載工況下出現嘯叫問題，部分樣機甚至進入容性區觸發保護。

底層原理：LLC 拓撲的工作頻率完全由諧振腔參數決定，感值 / 容值偏差過大，會導致開關頻率偏離設計范圍，輕載下增益不足，出現嘯叫和保護。

避坑方法：諧振腔參數計算后，必須用仿真軟件完成閉環驗證，電感選用公差 ±5% 以內的鐵氧體磁芯，量產前完成全溫域感值測試，同時預留諧振電容容值調整位，可通過并電容微調頻率。優化后，批量樣機頻率偏差＜5kHz，嘯叫問題完全解決。

3.同步整流開爾文走線坑

踩坑過程：開爾文檢測點接在了功率通路上，而非同步整流管的焊盤上，導致檢測電壓不準，滿載工況下同步整流管關斷延遲變大，體二極管導通，轉換效率降低 0.8 個百分點，管子溫升升高 12℃。

底層原理：開爾文檢測用于精準采集同步整流管的導通壓降，若接在功率通路上，會引入走線壓降，導致檢測電壓失真，芯片無法精準控制開關時序，引發關斷延遲。

避坑方法：開爾文檢測點必須直接接在同步整流管的漏極、源極焊盤上，檢測走線獨立布線，不經過功率回路，線寬≥10mil。優化后，同步整流管開關時序精準，溫升和效率均恢復正常。

4.X 電容放電安規坑

踩坑過程：最開始 X 電容放電電阻與芯片直接并聯，未做串聯隔離，導致安規耐壓測試時，高壓直接串入芯片，芯片損壞，耐壓測試不通過。

底層原理：X 電容直接接在交流輸入端，耐壓測試時的高壓會通過放電電阻直接施加到芯片引腳上，超出芯片耐壓范圍，導致器件損壞。

避坑方法：嚴格按照芯片規格書推薦電路，串聯 2 顆 1MΩ 1206 電阻，滿足安規隔離要求，同時確保放電時間符合 IEC 60950 標準要求。優化后，順利通過耐壓測試，安規認證無壓力。

5.輔助源 Vcc 供電坑

踩坑過程：輔助源 Vcc 電容僅選用了 22uF 電解電容，容值選型過小，輸出短路時 Vcc 跌落過快，導致 SiC 驅動保護不及時，出現炸管風險。

底層原理：輸出短路時，輔助源負載驟增，Vcc 電壓會快速跌落，若電容容值不足，驅動芯片會因欠壓停止工作，無法觸發退飽和保護，導致 SiC MOS 損壞。

避坑方法：Vcc 電容選用 100uF 以上的低 ESR 電解電容，配合 104 陶瓷電容做高頻濾波，確保異常狀態下 Vcc 電壓穩定。優化后，短路工況下 Vcc 跌落幅度＜2V，驅動保護動作正常，無炸管風險。

6.量產貼片工藝坑

踩坑過程：最開始將幾顆檢流電阻、濾波電容放在了 PCB 背面，導致 SMT 二次過爐時，出現掉件、虛焊問題，量產直通率僅 85%，返工成本極高。

底層原理：小體積貼片器件二次過爐時，受高溫影響，焊錫融化后極易出現掉件、虛焊，尤其是 0402/0603 封裝的小器件，不良率極高。

避坑方法：所有貼片元器件全部放在 PCB 正面，背面僅放置插件器件，一次過爐完成貼片，大幅提升生產直通率。優化后，量產直通率提升至 99.5%，無掉件、虛焊問題。

九、通用設計方法論：大功率碳化硅電源設計的核心準則

基于這套 1KW 碳化硅電源的完整設計實戰，我提煉出了大功率碳化硅電源設計的 4 個核心通用準則，無論你做多大功率的碳化硅電源，都可以直接復用，這也是大功率電源設計的核心底層邏輯，脫離具體芯片依然有參考價值。

1. 碳化硅 MOS 驅動設計的 4 個核心防護要點

必須設計 DSAT 退飽和保護，應對驅動不足、輸出短路等異常場景，避免 SiC MOS 損壞；

必須增加 Miller 鉗位電路，抑制米勒效應引發的誤開通，尤其是高溫工作環境下；

驅動環路必須最小化，走線長度控制在 5mm 以內，降低寄生電感和噪聲干擾；

驅動電源必須做充分的濾波設計，確保異常狀態下驅動電壓穩定，避免欠驅動損壞。

2. LLC 電源動態響應優化的通用方法

優先選擇電流模式 LLC 控制器，相比傳統電壓模式，諧振槽能量響應速度提升 50% 以上；

反饋環路補償設計優先采用 Type II 型補償，兼顧環路帶寬和相位裕度，相位裕度控制在 45°-60° 之間；

輸出電容選用低 ESR 的固態電容，降低負載跳變時的電壓跌落，同時確保電容容量滿足輸出保持時間要求。

3. 大功率電源量產直通率提升的核心方法

所有貼片元器件單面布局，避免二次過爐帶來的虛焊、掉件問題；

功率器件焊盤設計預留足夠的散熱過孔，降低量產時的焊接不良率；

核心芯片選用 SOP、TO 封裝等成熟封裝，避免選用 QFN 等對貼片工藝要求高的封裝，降低量產難度。

4. 電源安規認證的避坑核心要點

X 電容、Y 電容必須選用認證齊全的安規器件，容值選型符合漏電流標準要求；

初次級隔離距離必須滿足安規標準，加強絕緣≥8mm，基本絕緣≥4mm；

保險絲、壓敏電阻、NTC 熱敏電阻等保護器件，必須選用認證齊全的型號，參數匹配設計峰值。

十、方案優缺點客觀總結與適用邊界

10.1 方案核心優勢

性能拉滿：全指標超越 80Plus 金牌標準，動態響應、穩壓精度、紋波、保護功能全面滿足 Intel ATX 規范，碳化硅方案效率和散熱表現遠超傳統硅基方案；

成本極致：全鏈路國產自研芯片，BOM 成本僅為海外同性能方案的 45%，量產降本效果顯著；

量產友好：全貼片單面布局，SMT 一次過爐，量產直通率≥99.5%，工藝難度極低，適合大規模量產；

供應鏈安全：全芯片自主可控，自有封測廠生產，供貨周期穩定 2 周，無海外卡脖子風險；

技術支持完善：原廠本地 FAE 全程支持，可提供全流程調試指導和參數定制化服務，研發周期大幅縮短。

10.2 方案局限性與適用邊界

核心適用場景：本方案專為室內臺式機 ATX PC 電源場景設計，最佳工作溫度 0-40℃，額定功率 1000W，可直接復制用于同功率等級的 PC 電源、工控電源場景；

場景適配限制：若用于戶外儲能、車載、通信電源等工業場景，需額外優化 - 40℃~85℃寬溫性能、三防設計、雷擊浪涌防護的外圍電路；

功率范圍限制：方案核心芯片適配 36W-2000W 功率段范圍，若需提升至 2000W 以上功率，需重新優化功率器件選型、并聯均流設計、散熱設計；

替換兼容性：LP9961 LLC 控制器與海外 TI UCC 系列芯片非 pin to pin 兼容，替換時需重新調整 PCB 布局與反饋環路參數，無法直接硬件替換。

十一、芯茂微全品類電源芯片生態：一站式國產替代解決方案

作為國內領先的 AC-DC 電源管理芯片設計專家，芯茂微深耕電源芯片領域多年，構建了覆蓋全功率、全拓撲的完整產品矩陣，累計量產型號超 2000 款，功率范圍覆蓋 1W 至 20KW，可為 AC-DC 電源領域客戶提供品類齊全、系統級的一站式解決方案。

核心產品線覆蓋 LLC、PFC+LLC 二合一 Combo、CCM/CrM PFC、同步整流、QR、正激、反激、SiC 驅動全拓撲，其中電流模式 LLC 家族擁有 60 多款量產型號，覆蓋服務器、ATX 電源、TV、新能源、車載等全場景，更有符合 AEC-Q100 grade1 車規級型號可選。

公司構建了上海芯片設計中心、長沙應用工程中心、深圳總部、衡陽車規級封測廠的全鏈條產業布局，核心研發團隊均擁有 20 年以上行業深耕經驗，與電子科技大學、浙江大學等高校建立了長期穩定的產學研合作，技術研發始終緊跟行業前沿。

文末互動

資料下載

全套設計資料整理打包，包含：完整原理圖、PCB 源文件、全 BOM 清單、LLC 參數計算表格、PFC 環路仿真文件、芯片規格書。如需離線版本，可在主頁留言，我會逐一回復發送。

技術交流

你在大功率碳化硅電源設計中，遇到過最頭疼的問題是 SiC 驅動炸機、LLC 容性區誤動作，還是動態響應調不上去？你都是怎么解決的？歡迎在評論區分享你的實戰經驗！

如果你有對應功率段的電源方案設計需求，也可以在評論區留下你的應用場景和功率要求，我會幫你精準匹配適配的芯茂微芯片型號！

審核編輯 黃宇
