基于 FPGA 的磁場定向控制 (FOC)，用于驅動永磁同步電機 (PMSM) 或無刷直流電機 (BLDC)

FOC控制算法對傳感器采樣速率和處理器算力提出了一定的要求，使用 FPGA 實現的 FOC 可以獲得更好的實時性，并且更方便進行多路擴展和多路反饋協同。

本庫實現了基于角度傳感器(也就是磁編碼器)的有感 FOC，即一個完整的電流環，可以進行扭矩控制。借助本庫，你可以進一步使用 純FPGA 或 MCU+FPGA 的方式實現更復雜的電機應用。

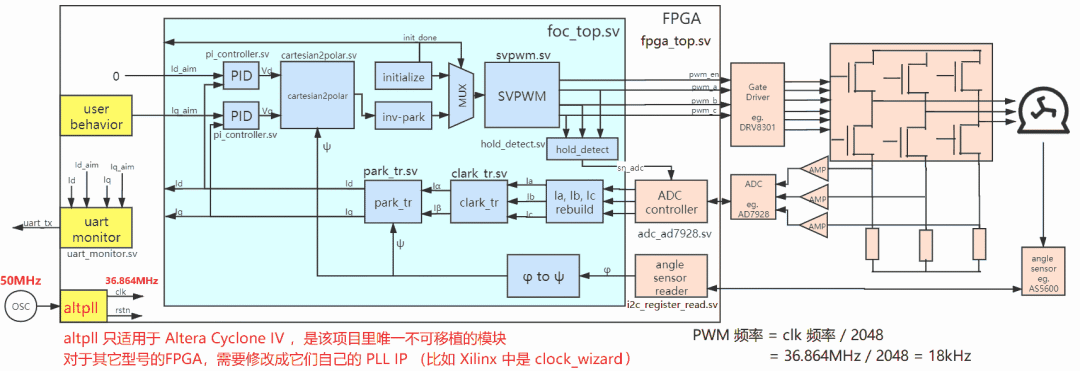

圖1 ：系統框圖

本庫代碼有詳細的注釋，如果你熟悉 Verilog 但不熟悉 FOC ，可以通過閱讀代碼來快速地學習 FOC (建議先閱讀 FOC 原理 [6~9])。一些用戶在讀代碼時向本人反饋了一些疑問，我將它們整理在了 FAQ 里。

技術特點

平臺無關 ：純 RTL 編寫，可以在 Altera 和 Xilinx 等各種 FPGA 上運行。

支持 3路PWM + 1路EN ：PWM=1 時上橋臂 MOS 導通，PWM=0 時下橋臂 MOS 導通。 EN=0 時所有的 6 個 MOS 關斷。

支持 12bit 分辨率的角度傳感器和相電流采樣ADC。對于>12bit的傳感器，需要進行低位截?cái)唷τ?12bit的傳感器，需要進行低位填充。

內部使用 16bit 有符號整數進行計算，考慮到傳感器為 12bit，所以 16bit 計算是夠用的。

示例程序：讓電機轉起來

圖1 是示例程序的系統框圖，它調用了我實現的 FOC 電流環模塊 (foc_top.v) 來實現一個簡單的行為——控制電機的電流(扭矩)按順時針、逆時針、順時針、逆時針地交替運行。同時，使用 UART 打印電流的控制目標值和實際值，以便觀察 FOC 電流環控制的質量。

該示例的所有代碼都在 RTL 目錄內。

搭建硬件

運行本示例所需要的硬件包括：

FPGA 開發板 ：需有至少 10 個 3.3V 的 IO ，用來接：

I2C (2*IO) ， 用來連接 AS5600 磁編碼器。

SPI (4*IO) ， 用來連接 AD7928 ADC。

PWM (3*IO) ， 用來輸出 3 相 PWM 到電機驅動板。

PWM_EN (1*IO) ， 用來輸出 1 路 EN (使能) 到電機驅動板(PWM_EN=低電平代表所有橋臂關斷)。

UART (1*IO) ，單向(僅發送)的UART，連接計算機的串口，用于監測電流環的跟隨曲線，可不接。

PMSM 或 BLDC 電機。

電機驅動板 ：要支持3相 PWM 輸入信號(PWM=0時下橋臂導通，PWM=1時上橋臂導通)，并且要內置低側電阻采樣+放大器對 3 相電流進行放大。

獲取轉子角度的磁編碼器 ：本庫直接支持的型號是 AS5600 ，需要安裝在電機上。

相電流采樣的ADC ：本庫直接支持的型號是 AD7928 ，用于采樣電機驅動板放大后的 3 相電流

網上似乎找不到現成賣的 AD7928 模塊，所以如果你想DIY，就需要自己畫 PCB。

如果你硬件動手能力很強，可以自己準備以上硬件。

不過!建議直接使用我畫的一個自帶 AD7928 的 電機驅動板，它的原理圖如圖2，我也提供了制造文件 gerber_pcb_foc_shield.zip ，你需要拿制造文件去打樣PCB，然后按照圖2來焊接。

注意，這個板子包括了相電流采樣的ADC和電機驅動板的功能，但不包括 AS5600 磁編碼器，磁編碼器是需要安裝在電機上的，需要你額外準備。

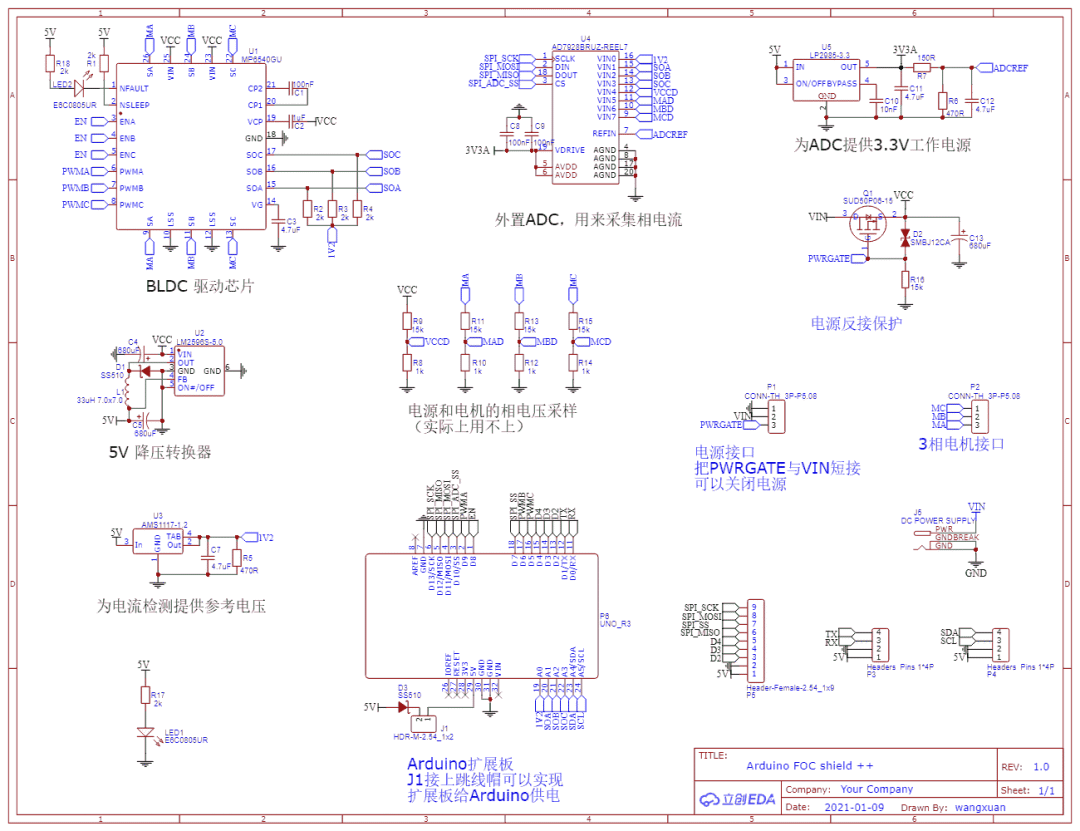

圖2 ：電機驅動板原理圖，其中 AD7928 ADC 用來采樣三相電流

這個板子在立創EDA開源，見 oshwhub.com/wangxuan/arduino-foc-shield

這個板子之所以被設計成 Arduino 擴展板的樣子，是因?yàn)楹芏?FPGA 開發板也具有 Arduino 擴展板接口(比如 DE10-Nano 開發板)，可以直接插上去。如果你的 FPGA 開發板沒有 Arduino 擴展板接口也沒關系，直接用杜邦線連接即可(建議用短的杜邦線)。

這里使用的電機驅動器是 MP6540 芯片, 我只試過驅動小功率云臺電機，沒試過大功率電機。

建立FPGA工程

你需要建立 FPGA 工程，把 RTL 目錄(包括其子目錄)里的所有 .v 源文件加入工程，請以 fpga_top.v 作為頂層文件。

時鐘配置

fpga_top.v 中有一處調用了 altpll 原語，用來把開發板晶振輸入的 50MHz 時鐘(clk_50m 信號)變成 36.864MHz 的主時鐘(clk 信號)，altpll 原語只適用于 Altera Cyclone IV FPGA，如果你用的是其它系列的 FPGA，需要使用它們各自的 IP 核或原語(例如 Xilinx 的 clock wizard)替換它。

若你的開發板的晶振不是 50MHz ，你需要修改 PLL 的配置，保證主時鐘 clk 信號的頻率是 36.864MHz 即可。

實際上，主時鐘 clk 的頻率可以取小于 40MHz 的任意值。clk 是 FOC 系統的驅動時鐘，clk 的頻率會決定 SVPWM 的頻率(SVPWM頻率=clk 頻率/2048)，我選 36.864MHz 是因?yàn)榭梢宰?SVPWM 頻率 = 36864/2048 = 18kHz，只是為了湊個整數。

clk 的頻率不能超過 40MHz 的原因是 adc_ad7928.v 會通過二分頻來產生 SPI 時鐘(spi_sck)，而 ADC7928 芯片要求 SPI 時鐘不能超過 20MHz。

引腳約束

fpga_top.v 的 IO 連接方法如下：

clk_50m ： 連接在 FPGA 開發板的晶振上。

i2c_scl , i2c_sda ： 連接 AS5600 (磁編碼器) 的 I2C 接口。

spi_ss , spi_sck, spi_mosi, spi_miso ： 連接 AD7928 (ADC芯片) 的 SPI 接口。

pwm_a , pwm_b, pwm_c ： 連接電機驅動板的 3 相 PWM 信號。

pwm_en : 連接電機驅動板的 EN (使能) 信號。

如果電機驅動板沒有 EN 輸入，則不接。

如果電機驅動板有 3 路 EN 輸入，每路對應 1 相，則應該進行一對三連接。

uart_tx ： 連接 UART 轉 USB 模塊，插入計算機的 USB 口，用于監測電流環的跟隨曲線，可不接。

調參

要讓電機正常工作，你需要在 fpga_top.v 中的第103行開始，根據實際情況調整 foc_top 模塊的參數(Verilog parameter)，包括：

另外，foc_top 模塊具有輸入端口Kp和Ki，它們是 PID 控制器的參數，會影響控制的質量。它們可以在運行時調整，不過你也可以給他們輸入固定的常數。

// ports of foc_top.v
inputwire    [30:0] Kp,
inputwire    [30:0] Ki,

調好參后，綜合并燒錄到 FPGA 后，應該能看到電機正反交替運行。

用串口監視電流環

把uart_tx信號通過UART 轉 USB 模塊（例如 CP2102、CH340 模塊） 連接到電腦上，就可以用串口助手、Putty等軟件來監測電流環的跟隨效果。

注: UART 的格式是 115200,8,n,1

以下是串口打印的部分信息。其中第1~4列分別為：d軸電流的實際值，d軸電流的目標值，q軸電流的實際值，q軸電流的目標值?？梢钥吹?，即使目標值從+200突變到-200，實際值能跟著目標值走，說明電流環的 PID 控制是有效的。

  -5    0   206   200
  -16    0   202   200
  16    0   192   200
  15    0   201   200
   1    0   197   200
  17    0  -211  -200
  -6    0  -199  -200
  -10    0  -210  -200
  -3    0  -207  -200
   0    0  -202  -200
  -15    0  -211  -200

另外，你可以借用 Arduino IDE 的串口繪圖器來實時顯示電流跟隨曲線。前往Arduino官網下載 Arduino IDE，安裝后打開，在“工具→端口”中選擇正確的COM口，然后點擊“工具→串口繪圖器”，串口繪圖器會自動接收串口并使用上述4列數據畫實時曲線圖。

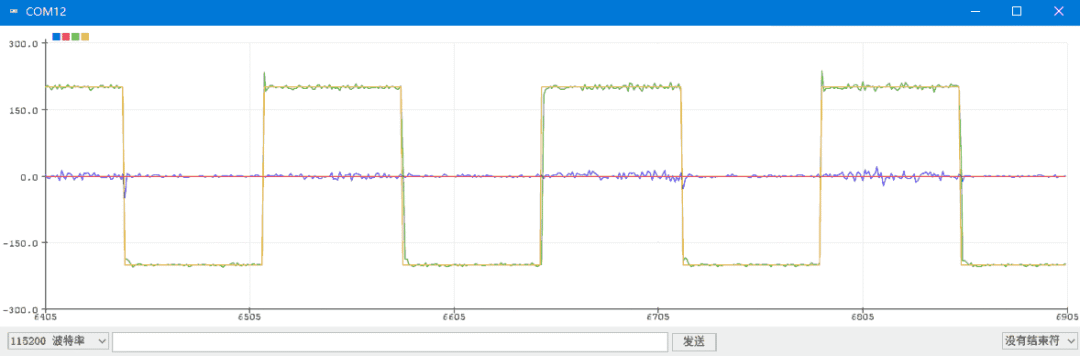

圖3 是我這里繪制出的電流跟隨曲線。藍色曲線是第1列數據(d軸電流的實際值);紅色曲線是第2列數據(d軸電流的目標值);綠色曲線是第3列數據(q軸電流的實際值);土黃色曲線是第4列數據(q軸電流的目標值)?？梢钥吹綄?shí)際值能跟著目標值走。

圖3 ：電流跟隨曲線

設計代碼詳解

下表羅列了該工程使用的所有 Verilog 代碼文件，這些文件都在 RTL 目錄下。結合圖1就能看出每個模塊的作用。

圖1 ：系統框圖

圖1展示了這些模塊的層次，我在設計模塊層次時充分考慮了封裝的合理性和代碼重用 ：

粉色 部分是FPGA內的即傳感器控制器，是硬件相關邏輯，如果角度傳感器和 ADC 型號變了，這部分代碼需要重寫。

藍色 部分是FPGA內的 FOC 的固定算法，是硬件無關邏輯，一般不需要修改，是本庫的核心代碼!

黃色 部分是FPGA內的用戶自定邏輯，用戶可以修改 user behavior 來實現各種電機應用?；蛘咝薷?uart_monitor 來監測其它變量。

淡橙色 部分是FPGA外部的硬件電路，也就是電機、電機驅動板、角度傳感器這些東西。

另外，除了 fpga_top.v 中調用的 altpll 原語外，該庫的所有代碼都使用純 RTL 編寫，可以輕易地移植到其它廠商(Xilinx、Lattice等)的 FPGA 上。

RTL仿真

因?yàn)槲也]有電機的 Verilog 模型，沒法對整個 FOC 算法進行仿真，所以只對 FOC 中的部分模塊進行了仿真。

仿真相關的文件都在 SIM 文件夾里，其中包括文件：

使用 iverilog 仿真前，需要安裝 iverilog ，見：iverilog_usage

clark_tr和park_tr的仿真

我們先來運行 clark 變換和 park 變換的仿真。

雙擊 tb_clark_park_tr_run_iverilog.bat 可以直接運行仿真，運行完后會生成波形文件 dump.vcd 。請用 gtkwave 打開 dump.vcd ，導入圖4中的這些信號，可以看到如圖4的波形(需要你把這些信號改成模擬信號顯示的形式，才能看得到圖4這種效果：第一步，對于 Verilog 代碼中聲明為 signed 的信號(有符號數)，需要右鍵該信號→Data Format→Signed Decimal。第二步，右鍵該信號→Data Format→Analog→Step ，即可把它變成如圖的模擬信號的樣子)。

對該圖4波形的解讀：

theta 是一個不斷遞增的角度(0→2π→0→2π→...)

ia, ib, ic 是用 theta 生成的正弦波，相位各自相差 (2/3)*π (也就是說 ia, ib, ic)構成了三相正弦波。

使用 clark 變換把 ia, ib, ic 變換成 ialpha, ibeta ，得到一對正交的正弦波(相位相差 π/2 )。

使用 park 變換把 ialpha, ibeta 變換到定子坐標系，得到定值 id 和 iq (因?yàn)閷?shí)際的計算誤差，所以得到的是近似的定值，而不是嚴格的定值)。

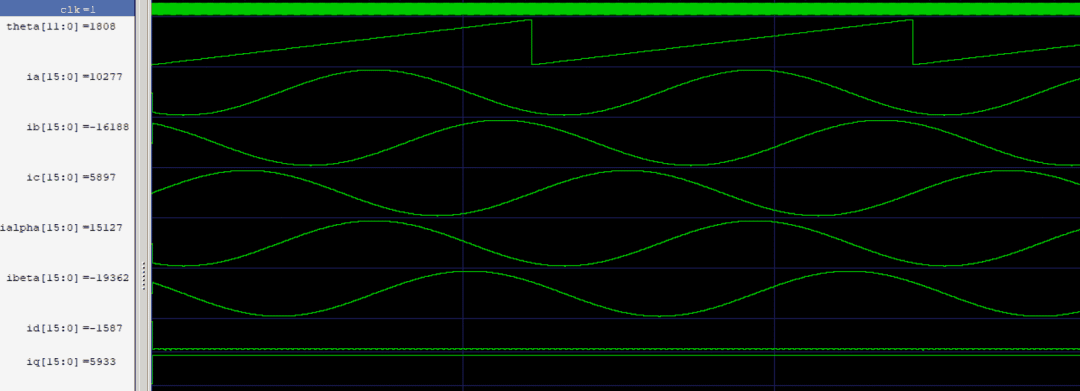

圖4 ：對 clark_tr 與 park_tr 仿真的波形。

cartesian2polar和svpwm的仿真

現在來運行 cartesian2polar (直角坐標轉極坐標系)和 svpwm 的仿真。

雙擊 tb_svpwm_run_iverilog.bat 可以直接運行仿真，運行完后會生成波形文件 dump.vcd 。請用 gtkwave 打開 dump.vcd ，可以看到如圖5的波形。

注意： pwma_duty、pwmb_duty、pwmc_duty 這三個信號不在頂層，你要在 svpwm 這個模塊內才能找到這三個信號。

對圖5波形的解讀：

theta 是一個不斷遞增的角度(0→2π→0→2π→...)

x 和 y 是用 theta 生成的正交的正弦波(或者說，y是正弦波，x是余弦波)

把 (x,y) 視作直角坐標值，然后 cartesian2polar 把它轉換成極坐標系 (ρ, φ) ，也即 (rho, phi)

把 (rho, phi) 輸給 svpwm ，產生了 pwma_duty、pwmb_duty、pwmc_duty 這三個馬鞍波。如果你熟悉七段式 SVPWM 的原理，就應該知道為什么是馬鞍波，這里不做贅述。

pwma_duty、pwmb_duty、pwmc_duty 分別決定了 pwm_a, pwm_b, pwm_c 的占空比(duty這個單詞就是占空比的意思)。

圖5 ：對 cartesian2polar 與 svpwm 仿真的波形。

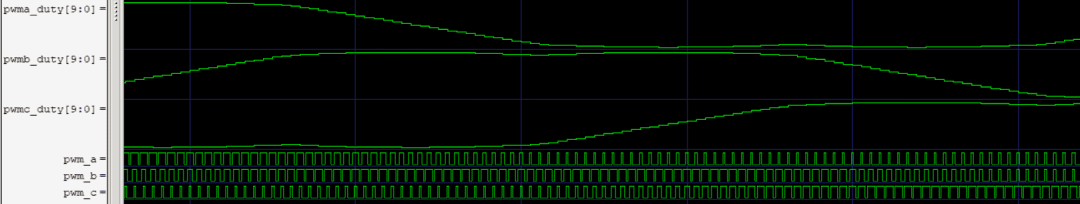

放大波形，可以看到確實是 duty 值越大，對應的 pwm 信號的占空比就越大，如圖6。

圖6

關于 FOC 中的數學計算

問： 三電阻采樣后的電流重構的那部分代碼如何理解?為什么 ia = ADCb + ADCc - 2*ADCa ?

答： 我們知道電機的相電流 ia, ib, ic 是雙極性的(即有正有負的，分別代表流出電機和流入電機)，但我們常用的ADC往往都是單極性的(即只能采樣正電壓)。那么，相電流采樣-放大電路就必須考慮雙極性到單極性的轉換問題，工程上用的方法往往都是反向放大加偏置(包括MP6540內置采樣-放大電路也是這種方案)，它輸出給ADC的電壓遵循公式： ADCa = -R × ia + Voff ADCb = -R × ib + Voff ADCc = -R × ic + Voff 其中 R 是放大系數(R>0，也叫跨阻放大系數，因?yàn)?R 的量綱和電阻一樣)，因?yàn)榉聪蚍糯笏约恿素?fù)號。Voff 是偏置電壓，以此保證 ADCa, ADCb, ADCc 是單極性的。另外又有基爾霍夫電流定律(KCL)： ia + ib + ic = 0 聯立以上公式，推出： 3 * Voff = ADCa + ADCb + ADCc 令 R = 1/(3*k) ，于是： ia = (Voff - ADCa) / R = k × (3 * Voff - 3 × ADCa) = k × (ADCa + ADCb + ADCc - 3 × ADCa) = k × (ADCb + ADCc - 2×ADCa) 于是就有了你問的 ia = ADCb + ADCc - 2×ADCa 。 你肯定會疑惑，系數 k 哪兒去了?這個并不在乎，因?yàn)檎麄€(gè)FOC都是線性系統，通過調整PID參數，能跑就行，系數只在理論分析時有用。

問 : 你的程序里是不是都沒有在乎系數K，包括clark變換中得到的Iα和Iβ和ia、ib、ic也并沒有滿足嚴格的公式關系，程序中得到的Iα和Iβ是理論值的2倍。這是不是也可以用調整PID參數的思想來解釋?

答： 是的，我很多地方的代碼也與理論公式的系數不同，比如 clark 變換公式本來是： Iα = Ia - Ib/2 - Ic/2 Iβ = √3/2 * (Ib - Ic) 我多乘了個2： Iα = 2 * Ia - Ib - Ic Iβ = √3 * (Ib - Ic) 這是出于避免整數計算的截?cái)鄬?dǎo)致的數據位丟失，比如 Ib/2 就會讓 Ib 的最低 bit 丟失。不過實際上這種小誤差基本不會影響控制質量。這種系數問題可以通過 PID 調參來消除。

問: 你的代碼中的 cartesian2polar.v 是把電壓矢量從轉子直角坐標系 (Vd, Vq) 變換到轉子極坐標系 (Vrρ, Vrθ)，目的是什么?

答： 書上一般會說 SVPWM 模塊輸入的是定子直角坐標系下的電壓，但我實現的 SVPWM 輸入的是定子極坐標系下的電壓，兩種方法在數學上是等價的。而且 SVPWM 在 FPGA 里用查找表(ROM)實現，因此兩種方法對電路復雜度影響不大。另外，輸入極坐標系的 SVPWM 還帶來 2 個好處和 1 個代價，好處 1 是更方便在開發過程中讓電機開環地轉起來(只需要讓角度遞增即可)。好處 2 是極坐標系下的 park 變換更簡單，只需要用電壓在轉子坐標系中的角度減去電角度就能得到電壓在定子坐標系中的角度。 代價是需要在 PID 的后面、park 變換的前面實現一個直角坐標系轉極坐標系的運算，即 cartesian2polar.v

關于 ADC 采樣時機

問： AD7928只有一個T/H(采樣保持器)，也就意味著這個AD一次只能保持一個通道的數據，也就是說當通道1 打開的時候采集A相的電流，然后采集完再打開通道2采集B相的電流，那么這并不是一個同步采集的過程，如何實現AD采樣三相電流的同步輸出?

答： 在電流采樣問題上，我們與大多數 FOC 方案相同，因?yàn)?MP6540 里的采樣電阻在下橋臂，所以規定 SVPWM 在每個控制周期(約 55us，對應頻率18kHz)內至少有一段時間里 3 相都是下通上閉，稱為采樣窗口。FOC的基礎振幅(也就是 foc_top.v 里的 MAX_AMP 參數)越大，采樣窗口越短。當 MAX_AMP=9'd511 (最大值) 時，采樣窗口長度就是 0 了。而默認的 MAX_AMP=9'd384 大概會讓采樣窗口長度為十幾u(yù)s。 AD7928 只有一個T/H，所以采樣窗口內要做 3 次采樣，這個過程是 hold_detect.v 和 adc_ad7928.v 共同控制的，hold_detect.v負責在采樣窗口開始時延遲一段時間(來讓電流趨于穩定)后發出 sn_adc 信號脈沖，來告訴 adc_ad7928.v 可以開始工作了(可以通過 foc_top.v 里的 SAMPLE_DELAY 來調整該延遲)。然后 adc_ad7928.v 內部就會自動串行地完成 3 個通道的采樣，最后再同步提交3個采樣結果(提交的同時產生 o_en_adc 信號脈沖)。注意adc_ad7928.v是一個通用的 AD7928 控制器，每收到一個 i_sn_adc 信號脈沖，就進行一系列串行采樣。其中采樣多少次，每次采樣哪一個通道，都可以通過 adc_ad7928.v 里的 parameter 來配置。所有通道采樣結束后，產生o_en_adc信號脈沖，同時同步提交所有通道的結果。 我把 foc_top.v 用來連接 ADC控制器的接口(也就是sn_adc, en_adc, adc_a, adc_b, adc_c 這幾個信號)設計成同步讀入3通道數據，是出于通用性、簡約性和可移植性的原則考慮，因?yàn)檫@樣的同步讀入接口是 ADC 的一種高度抽象，最容易讓人理解其時序(即，sn_adc脈沖命令A(yù)DC控制器開始工作。en_adc指示ADC讀取器結束工作，同時 adc_a, adc_b, adc_c 上產生結果)。如果用戶用了其它 ADC 型號，只需按照這個時序的抽象來具象地編寫 ADC 控制器即可，而 foc_top.v 并不關心擬用的是1個串行的ADC還是3個并行的ADC，反正你都要給我同步提交。當然，用戶必須自己算好 hold_detect.v 的延時 + ADC 采樣三個通道(也即 sn_adc 脈沖和 en_adc 脈沖的時間差) 是小于采樣窗口的長度的。

問： 進行串行采樣的時候不會出現這樣的問題：第一個時鐘周期采到的是A相的電流，第2個時鐘周期采的是B相，第3個時鐘周期采到的是C相，而我們知道相電流是正弦變化的，這三個時鐘周期采的A B C 三相電流并不是同一時刻的相電流，因此這將產生誤差，而時鐘周期是很短的，是不是產生的誤差幾乎可以忽略不計呢?

答： 首先指正一個不準確的地方， AD7928 的接口是 SPI (一種串行接口)，其采樣是多個時鐘周期(而不是一個時鐘周期)內完成的。因此三相的采樣間隔是幾十個時鐘周期(具體數字我忘了，你可以仿真確定一下)。 雖然不同步，但3相的采樣畢竟都是在同一個控制周期的采樣窗口(幾微秒)內。而相電流的變化通常以控制周期(即幾十微秒)為尺度變化，例如 3000r/min(50r/s)的轉子，若極對數=7，其相電流是350Hz(周期28ms)的正弦波，其變化在幾微秒內是可以忽略的。
