大家好！我是上海雷卯電子（Leiditech）的資深FAE工程師。作為電子行業的 “防雷防靜電專家”，我們的職責并非為電路提供簡單的開關保護，而是如同精密的結構工程師一般，在PCB板上搭建一套既不干擾信號傳輸，又能瞬間化解千伏級電氣危機的電路 “防御系統”。

對于電路保護初學者而言，PCB板上的二極管、壓敏電阻等黑色小器件看似微不足道，但在實際工程環境中，它們是電子設備抵御外界電氣干擾的唯一 “鎧甲”。

一、電子設備為何需要 “鎧甲” 防護？

在電子元件的微觀體系中，靜電（ESD）和浪涌（Surge）是無處不在的 “隱形殺手”—— 日常轉身的摩擦可能產生數千伏靜電，一次雷電感應則可能帶來巨大的浪涌電流，二者都會對電子設備造成致命威脅。

1.外部核心威脅：人體接觸設備接口時產生的靜電放電（需遵循IEC 61000-4-2標準）、電源線上的雷擊浪涌（需遵循IEC 61000-4-5標準），都會瞬間擊穿CPU、LDO等后端精密芯片的氧化層，造成器件損壞。

2.雷卯核心洞察：若無防護器件這層“鎧甲”，電子設備不僅極易發生災難性損毀，還會在復雜電磁環境中頻繁出現丟包、死機等穩定性問題，無法正常工作。

二、核心術語解析：電容與鉗位電壓

選型參數是FAE工程師最常被問及的問題，對于電路保護初學者，必須理解電容與鉗位電壓這兩個“黃金指標” 背后的工程權衡邏輯，這是器件選型的基礎。

1. 電容（Capacitance, C_J）

電容直接決定保護器件對信號波形的影響程度。在40Gbps 的 USB 4、萬兆網口（10G Ethernet）等高速信號場景中，器件的高寄生電容會引發嚴重的插損（Insertion Loss），導致信號眼圖（Eye Diagram）閉合，最終造成通信失敗。因此，高速信號線的保護器件，必須追求 0.2PF 級別的極致低電容。

2. 鉗位電壓（Clamping Voltage, V_C）

V_C 是衡量保護器件防護效率的核心指標，指電氣干擾發生時，器件兩端能被有效控制的真實電壓。若 V_C 高于后端芯片的耐壓極限（Breakdown Voltage），即便保護器件本身未損壞，后端精密芯片也會被擊穿損毀。

高電容與低 / 超低電容器件應用對比

三、電路保護核心分界線：

信號保護vs電源保護

電路保護設計中，需根據信號保護、電源保護這兩個不同“戰場” 的需求，選擇適配的防護器件，二者的設計邏輯和選型標準存在本質差異：

1.成功指標不同：信號保護以極致低電容(CJ)為核心，保證信號傳輸?shù)摹巴该餍浴保瑹o額外干擾；電源保護則追求大峰值脈沖電流承受能力(IPP)，實現浪涌電流的高效泄放。

2.電路布局不同：信號保護器件通常并聯在信號線與地之間，要求走線極致精簡，減少信號損耗；電源保護是強力的浪涌泄放通道，有時需配合電感、PPTC 組成 “多級協同” 防護結構。

3.失效后果不同：信號保護器件失效，通常表現為設備數據報錯、死機等功能性問題；電源保護器件失效，往往會引發硬件燒毀、設備報廢等嚴重故障。

四、實戰防護案例：

不同場景的器件選型與布局準則

案例一：USB 接口的多級防御

USB 接口是靜電入侵電子設備的頭號通道，針對不同傳輸速率的 USB 接口，防護器件的選型邏輯差異顯著，需精準匹配：

1.USB 2.0 工業級防護：民用方案常用SR05，但工業現場電磁環境惡劣，推薦使用SR05W，其接觸放電防護能力從20kV提升至30kV，能應對極端干擾場景。

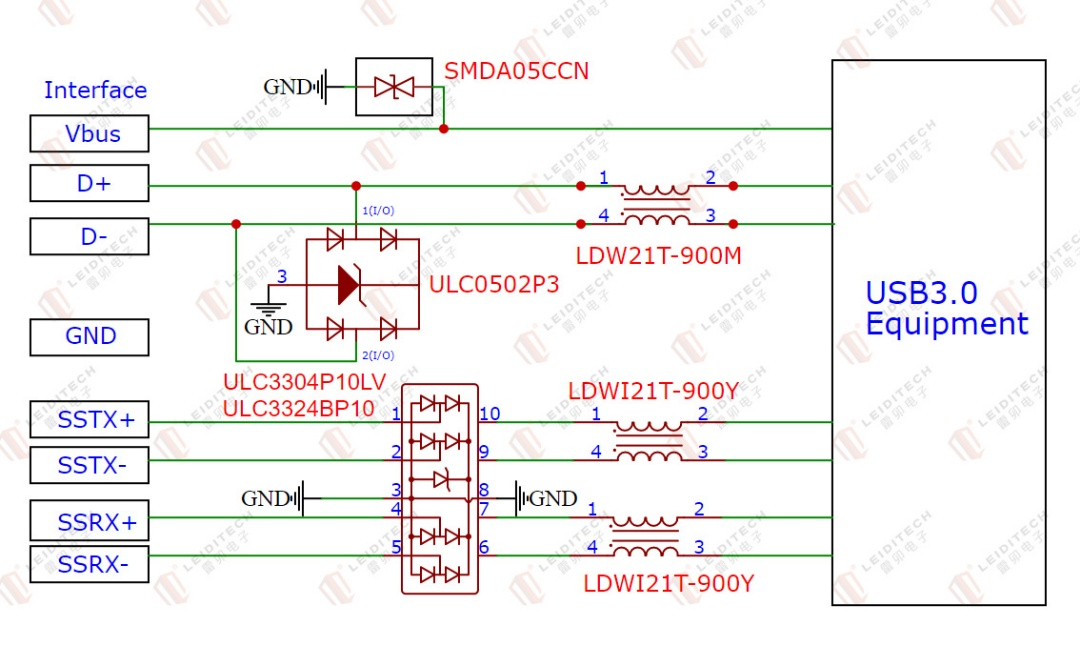

2.USB 3.0/Type-C 防護：針對5Gbps以上的高速信號，推薦DFN2510封裝的ULC3304P10LV(Feed-through) 布線，差分對線可直接從引腳下方穿過，無需打過孔（Via）、無殘樁（Stub），能完美維持90歐姆差分阻抗，避免信號反射。

3.USB 4與10G萬兆網防護：40Gbps 巔峰速率下，選用 0.2PF 的 ULC0321S；射頻天線、麥克風等高度敏感的射頻前端，可選用容值低至 0.22PF-0.35PF 的 ULC0511CDN。

USB 接口布局準則：ESD 防護器件必須緊貼連接器接口端，遵循 “就近泄放” 原則，在靜電進入 PCB 核心區域前將其就地消除，防止感應噪聲耦合到內部線路。

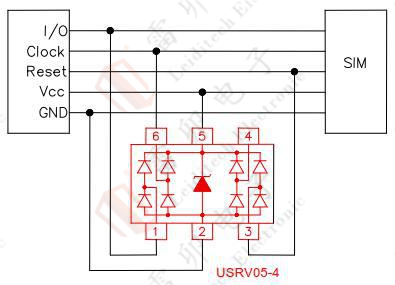

案例二：SIM 卡與按鍵的精細保護

SIM卡防護屬于典型的空間緊湊型場景，其I/O、Clock、Reset等多路引腳需同時防護，核心設計思路為 “集成化、小體積、高標準”：

1.集成防護選型：選用USRV05-4（SOT-26封裝）或ULC0504P（DFN1616-6封裝），單顆器件可實現4-5 路引腳的全覆蓋防護，大幅節省PCB空間。

2.性能驗證標準：防護器件需滿足IEC61000-4-2 等級 4 標準（接觸 8kV / 空氣 15kV）；同時需控制器件電容，避免因電容過大導致信號邊沿變緩，影響設備正常工作。

案例三：電源端的大浪涌防護

24V DC電源端的防護目標，從靜電轉為能量巨大的浪涌，傳統防護方案存在明顯缺陷，雷卯電子推出了優化的單器件解決方案：

1.傳統方案弊端：傳統DC防雷采用GDT（放電管）+MOV（壓敏電阻+電感+TVS的四級結構，雖能實現4kV浪涌防護，但體積龐大，且電感退耦設計復雜。

2.雷卯優化方案：選用單顆LM1K24CA（SMB 封裝），核心優勢如下：

低殘壓：傳統方案殘壓約40V，LM1K24CA可將殘壓控制35V，5V 的安全裕度能有效保護后端LDO、DC-DC 芯片不被擊穿；

高浪涌防護：單器件即可應對2kV級別的IEC 61000-4-5浪涌測試。

電源端選型專家建議：電源保護器件選型的核心指標為峰值脈沖電流(IPP)，若IPP 余量不足，器件在遭遇浪涌時會快速熱擊穿，最終導致永久短路，喪失防護能力。

五、避坑指南：

初學者的防護器件選型四步法

為幫助工程師規避選型誤區，整理了萬能的選型核對清單，按以下四步操作，可實現防護器件的精準選型：

1.確認工作電壓(V_RWM)：即器件“截止電壓”，此電壓下器件需保持 “透明”，無導通干擾；選型時 V_RWM 必須大于電路最大工作電壓（如5V電軌選 5V 器件，不可選3.3V器件，否則會導致器件誤導通）。

2.匹配封裝與空間：結合PCB實際空間選型，高速線首選DFN2510穿透式封裝，電源線首選SMC或大功率SMB封裝。

3.對標測試標準：根據產品所需通過的測試等級選型，依據IEC 61000-4-2 (ESD) 標準確定靜電防護等級，依據 IEC 61000-4-5 (Surge) 標準確定器件 I_PP 功率。

4.核查殘壓(VC)：確保防護器件的鉗位電壓（VC）低于后端芯片的損壞電壓，形成有效防護。

結束語：電路保護的理論知識只是設計基礎，實際測試才是驗證防護效果的核心真理。雷卯電子擁有自建的電磁兼容（EMC）實驗室，誠摯邀請各位工程師帶著產品原型板前來測試，現場觀察VC 鉗位曲線，驗證你的電路 “鎧甲” 是否足夠堅固，為產品穩定運行保駕護航。
