佰祥電子本期為大家?guī)砣A潤微專為低壓大電流控制場景匠心打造的 Trench P-MOSFET——CRTD050P03L2-G，以 - 30V 高耐壓、4.2mΩ 超低導通電阻、-125A 大電流、TO-252 通用封裝等核心優勢，破解低壓大電流場景中器件導通損耗高、電流承載不足、開關響應慢、高低溫穩定性差的行業痛點。

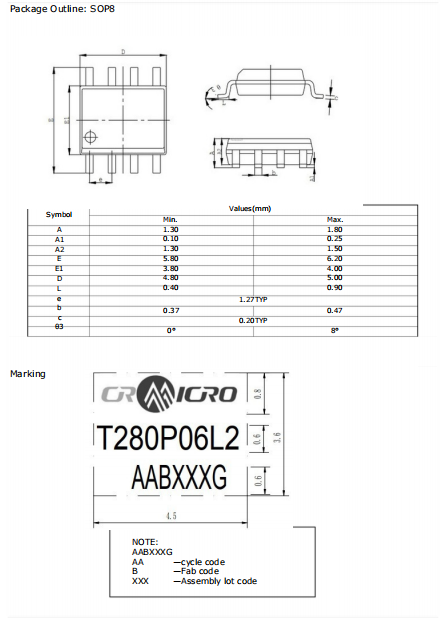

CRTE280P06L2-G SOP8 封裝外形尺寸圖

一、原生適配：專為低壓大電流控制場景匠心定制

CRTD050P03L2-G 并非普通 P-MOSFET 器件的簡單設計，而是立足低壓大電流控制全場景使用需求的定制化 Trench 工藝研發，完美適配各類低壓電機控制與驅動、電動工具、鋰電池保護等設備，在超低導通損耗、超大電流承載、高可靠性、通用封裝適配、寬溫域工作之間實現最優平衡，一站式提供 - 30V 額定耐壓、4.2mΩ 超低導通電阻、-125A 持續電流、JEDEC 標準認證、100% 雙測試的完整功率開關一體化解決方案。

CRTE280P06L2-G 核心規格參數表

二、七大核心亮點，重新定義低壓大電流場景 P-MOSFET 應用標桿

先進 Trench 工藝，4.2mΩ 超低導阻優 FOM 值

采用華潤微先進 CRM Trench 溝槽工藝，原生實現 4.2mΩ 典型導通電阻，VGS=-4.5V 工況下最大僅 7mΩ，大幅降低低壓大電流場景下的導通損耗，直接提升功率轉換效率；擁有優異的Qg?×RDS(on)?品質因數（FOM），實現開關損耗與導通損耗的最優平衡，完美適配高頻開關需求；工藝優化器件內部溝道結構，提升功率密度，無需多器件并聯即可滿足大電流需求，大幅簡化模塊設計。

-30V 高耐壓特性，低壓場景穩定性拉滿

額定漏源擊穿電壓 - 30V，耐壓特性高度穩定，無明顯參數漂移，完美適配 20-30V 低壓大電流控制的電壓需求；器件耐壓性能經過嚴苛的 100% DVDS 測試，有效抵御供電電壓波動帶來的器件故障風險；在電動工具、鋰電保護等復雜低壓供電環境下運行更可靠，適配多場景電壓動態變化需求。

-125A 大電流承載，-240A 脈沖超裕量

25℃硅片極限下支持 - 125A 持續漏極電流，100℃工況下仍保持 - 60A 持續電流輸出，充分滿足低壓大電流場景的功率控制需求；25℃下脈沖漏極電流可達 - 240A，脈沖電流裕量充足，適配瞬時大電流啟動場景；器件內部優化電流分布設計，避免局部電流集中問題，大電流工況下器件溫升低，運行狀態更穩定，無需額外增加擴流器件。

TO-252 通用封裝，散熱優異易量產

采用 TO-252 通用封裝，結殼熱阻僅 1.2℃/W，散熱性能優異，可快速散除大電流工況下產生的熱量，保障器件長期穩定運行；封裝尺寸緊湊，適配小型化 PCB 板設計，大幅節省板級布局空間，優化功率模塊的整體體積；完美兼容主流 SMT 貼片工藝，引腳布局標準化，量產貼裝效率高、良率優，降低生產工藝難度，適配中小批量試產與大規模量產需求。

優異開關特性，低驅動損耗快響應

優化器件柵極電荷特性，柵極總電荷（Qg）典型值僅 88.0nC，柵極驅動損耗大幅降低；開關響應速度快，開通延遲時間僅 16ns，上升時間 9ns，精準適配低壓大電流場景的高頻開關應用需求；開關過程中尖峰電壓小，EMI 電磁干擾低，大幅降低外圍 EMC 設計難度，減少阻容濾波器件的使用；柵極控制邏輯簡單，僅需少量驅動元件即可實現穩定驅動，大幅簡化外圍驅動電路設計。

CRTE280P06L2-G 典型應用電路原理圖圖

JEDEC 認證 + 全項嚴苛測試，高可靠抗沖擊

產品通過 JEDEC 標準權威認證，完全滿足工業級設備的高可靠性要求；器件經過 100% DVDS 測試與 100% 雪崩測試，單脈沖雪崩能量達 225mJ，抗浪涌、抗沖擊能力突出；柵源極支持 ±20V 電壓，過壓耐受能力強，在異常供電工況下可有效保護器件不被損壞，全場景運行更安全。

-55~+150℃寬溫域，全環境穩定工作

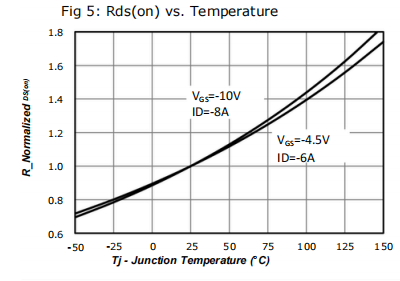

支持 - 55~+150℃工業級寬結溫與存儲溫度范圍，覆蓋戶外設備、工業機械、電動工具等全溫域應用需求；寬溫域內導通電阻溫漂特性優異，高低溫極端環境下器件電氣參數無明顯衰減，電流承載與耐壓能力保持穩定；高低溫工況下無明顯性能損耗，有效提升整機的環境適應能力與長期使用壽命。

三、主流應用場景

低壓電機控制與驅動

電動工具功率開關

鋰電池保護板

低壓大電流電源模塊

工業便攜大電流設備

消費電子大電流供電控制

四、總結

CRTD050P03L2-G 是一款采用 CRM 先進 Trench 工藝、-30V 高耐壓、4.2mΩ 超低導通電阻、-125A 大電流承載、TO-252 通用封裝的高性能 P-MOSFET，在導通損耗、電流承載能力、功率密度、開關特性、可靠性認證、溫域適配上實現全維度突破，相比同類型產品更能滿足低壓大電流場景的低損耗、高功率、高可靠應用需求，依托華潤微在功率半導體領域的核心技術積累，成為低壓大電流控制場景 P-MOSFET 應用的標桿之選。

佰祥電子作為華潤微官方授權代理商，常備 CRTD050P03L2-G 原廠現貨，可提供完整規格書、定制化應用方案、全流程硬件調試指導、樣品快速申請及大規模量產技術支持，正品保障、價格優勢顯著、交貨周期短，助力客戶低壓大電流相關產品高效開發、穩定量產、快速搶占市場。

面向功率半導體市場大電流化、低損耗、高可靠、易量產的發展趨勢，CRTD050P03L2-G 以 4.2mΩ 超低導通電阻、-125A 大電流、-30V 高耐壓、TO-252 通用封裝、寬溫域穩定工作、全項嚴苛測試保障的核心優勢，成為低壓大電流控制場景 P-MOSFET 應用的全新標桿方案。
