APM5系列多功能儀表按IEC國際標準設計，具有全電量測量、電能統計、電能質量分析（包括諧波、間諧波、閃變）、故障錄波功能(包括電壓暫升暫降中斷、沖擊電流等記錄)、事件記錄功能及網絡通訊等功能，主要用于電網供電質量的綜合監控。其主要接線方式有三相三線和三相四線模式，該系列儀表配有功能豐富的 DI/DO 模塊、AO 模塊、無線通訊模塊、漏電測溫模塊，可以靈活實現電氣回路全電量測量及開關狀態監控。
我們這款三相多功能電力儀表廣泛應用于工礦企業、電力系統、公用設施、智能大廈等需要電力監控的場合，監測配電設備運營效益。接下來安科瑞小編為大家介紹一下APM5系列產品的一些基礎內容。

產品型號規格及功能：

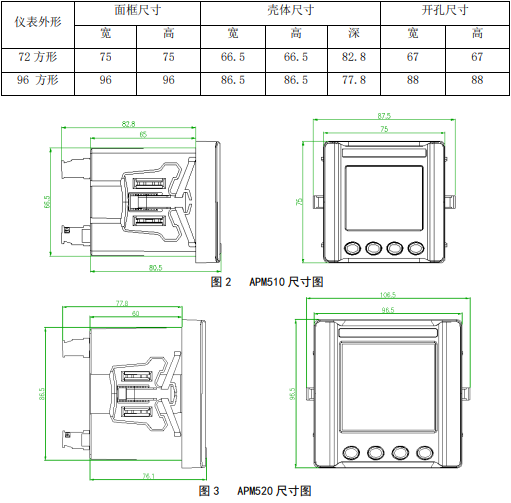

外形及尺寸

若統一水平面并排安裝儀表，建議儀表開孔間距 30mm。

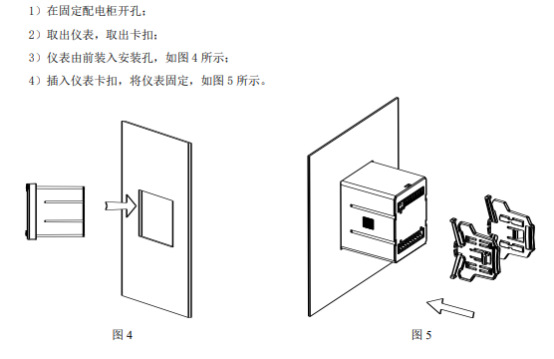

安裝方法

工程施工注意事項：
電壓輸入
輸入電壓應不高于產品的額定輸入電壓(100V 或 110V 或 400V 或 690V)的 120%，否則應使用 PT；在電 壓輸入端須安裝 1A 保險絲；需根據產品的 PT 接線方式來設定產品的接線方式，方法如下：

電流輸入
額定輸入電流為 1A 或 5A，要求使用外部 CT(建議使用接線排，不要直接接 CT，以便于拆裝)；確保輸 入電流與電壓相對應，相序一致，方向一致；如果使用的 CT 回路上連有其它儀表，接線應采用串接方式；去除產品的電流輸入連線之前，一定要先斷開CT 一次回路或者短接二次回路！
安科瑞APM5系列網絡電力儀表已通過CE、ROHS及CMC中國計量認證，支持用戶定制化計量溯源管理，符合GB/T 19862工業自動化儀表選型與驗收標準。其模塊化設計更支持后續功能擴展（如無線傳感器接入），滿足工業4.0柔性生產需求。以IEC國際標準為基石，以電能質量綜合治理為核心，為電力運維管理人員、能源審計人員及系統集成開發者提供了一套高效、合規的解決方案。其技術參數透明化與功能可視化設計，有助于推動工業領域電力監控工作的標準化、智能化轉型。
