一、雙參監測的核心邏輯：為何需要 “環流 + 溫度” 協同？

電纜接頭的故障演化是 “電氣異?！鸁岙惓！?的漸進過程，單一參數監測難以全面捕捉隱患本質 —— 數據顯示，僅 70% 的接頭故障可通過溫度異常提前預警，而接地環流與溫度的協同監測能將故障識別率提升至 95% 以上。其核心邏輯在于：

故障的雙維度表征：電纜接頭絕緣老化、多點接地、接觸不良等問題，首先表現為金屬護套接地環流異常（如環流值超出芯線電流的 5%），隨著故障發展，接觸電阻增大引發溫度攀升，形成 “環流超標→局部過熱→絕緣擊穿” 的故障鏈。例如單芯電纜屏蔽層多點接地時，環流可增至數十安培，導致護套發熱，若僅監測溫度，易錯過早期電氣異常信號。

單一監測的局限性突破：傳統溫度監測無法識別 “低溫高環流” 型隱患（如輕微絕緣損傷導致的環流增大，溫度未達預警閾值），而單純環流監測難以判斷發熱是否由負荷變化或故障導致。雙參協同可實現 “電氣狀態 + 熱狀態” 的全面評估，從源頭規避 “誤判” 與 “漏判”。

電網運維的實際需求：國網等主流電力企業已將 “接地環流檢測 + 紅外測溫” 列為電纜線路必測項目，山東正瑞的一體化系統正是順應這一趨勢，將兩項檢測功能集成落地，大幅提升運維效率。

二、系統核心架構

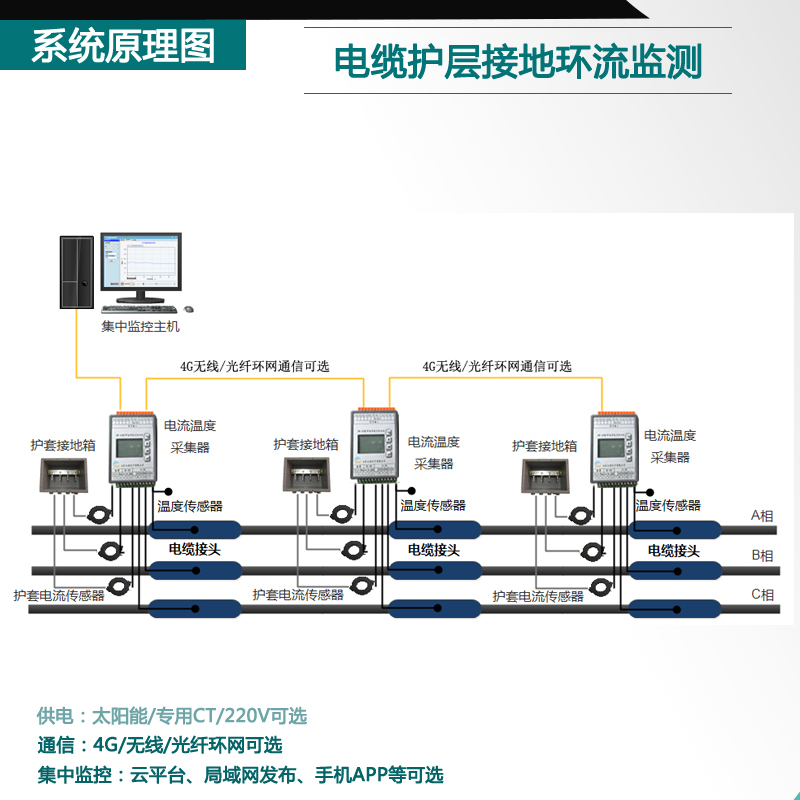

電纜接頭接地環流及溫度監測系統，采用 “雙參采集終端 + 智能匯聚網關 + 云平臺” 三級架構，實現從數據采集到故障診斷的全鏈路閉環，核心技術亮點貫穿各環節：

（一）雙參一體化采集終端：ZR-CT100 “監測探針”

作為系統的核心感知單元，終端實現 “一次安裝、雙參同步采集”，徹底解決傳統分開監測的繁瑣問題：

雙傳感集成設計：

溫度采集：搭載高精度鉑熱電阻傳感器，測量范圍 - 30℃~+120℃，精度 ±0.3℃，緊貼接頭表面捕捉熱異常；

環流采集：內置羅氏線圈電流傳感器，測量范圍 0~100A（有效值），精度 ±1% FS，通過開合式卡扣安裝在接頭接地線上，無需截斷導線，適配 10~500kV 電纜接頭場景。

安裝便捷性：通過卡扣式固定 + 磁吸輔助安裝，單人 15 分鐘即可完成單點位部署，無需改動原有線路結構，特別適合已投運線路的改造升級。

（二）智能匯聚網關：ZR-31B1“數據樞紐”

承擔雙參數據的匯聚、預處理與傳輸功能，是系統穩定運行的關鍵：

多協議兼容傳輸：支持 433MHz 無線頻段（視距傳輸半徑 1000 米）、LoRa 擴頻通信（穿透性強，適配隧道 / 地下場景），同時提供 RS485、以太網接口，可將數據上傳至本地監控中心或云端平臺；

邊緣計算能力：內置預處理算法，對采集的環流、溫度數據進行濾波降噪，剔除電磁干擾導致的異常值，并初步判斷是否超出閾值（環流默認閾值：≤芯線電流 5%；溫度默認閾值：≤70℃），僅上傳有效數據，降低傳輸帶寬占用；

冗余備份設計：支持雙機熱備、斷點續傳功能，平均無故障時間（MTBF）≥10 萬小時，確保 7×24 小時不間斷運行。

（三）云邊協同監控平臺：DCT-30 “智能大腦”

搭載正瑞自主研發的數據監測分析系統，實現從數據可視化到故障診斷的智能化升級：

數據融合分析算法：

建立 “環流 - 溫度” 二維特征模型，通過軌跡分析（長軸、離心率、傾斜角等參數）區分故障類型 —— 如絕緣老化表現為 “環流緩慢增大 + 溫度平穩上升”，多點接地表現為 “環流驟升 + 溫度快速超標”；

結合線路負荷數據、歷史運行曲線，監測到故障，發出預警，實現從 “被動響應” 到 “主動預判” 的跨越。

全功能運維支持：提供實時數據曲線、歷史數據追溯、分級預警（聲光 / 短信 / 平臺推送）等功能，配電自動化平臺無縫對接，支持無人值守場景的遠程監控。

三、核心技術優勢：雙參協同的創新價值

故障識別更精準：通過 “環流異常預判 + 溫度異常確認” 的雙校驗機制，有效區分 “真故障” 與 “偽異?！保ㄈ缲?fù)荷變化導致的溫度暫時升高），故障診斷準確率達 98% 以上，較單一參數監測降低 40% 誤報率；

隱患預警更及時：接地環流異常通常早于溫度異常 3-6 個月出現，雙參監測可捕捉早期電氣隱患，為運維人員預留充足整改時間，將故障遏制在萌芽階段；

抗干擾能力更強：針對高壓電纜復雜電磁環境，采用雙頻濾波、屏蔽接地等技術，環流測量不受諧波影響，溫度測量可抵消環境溫度波動干擾；

運維成本更優化：一體化設計減少設備部署數量，雙參同步采集降低巡檢工作量，較傳統 “分開監測” 模式節省 60% 設備投入和 50% 運維時間。

五、技術升級方向：賦能智能電網發展

山東正瑞持續深耕雙參監測領域，未來將聚焦三大創新方向：

多參融合深化：在 “環流 + 溫度” 基礎上，集成局部放電、絕緣電阻監測功能，推出 多參數綜合監測終端，構建 “電氣 - 熱 - 絕緣” 三維診斷體系；

國產化全面落地：核心芯片、傳感器、算法模型實現 100% 自主研發，后續將優化低功耗設計，推出適配極端環境（如高海拔、強腐蝕）的定制化版本，滿足關鍵信息基礎設施安全要求。

結語：雙參協同守護電纜運行安全

山東正瑞電纜接頭接地環流及溫度監測系統，打破了單一參數監測的局限，通過 “電氣異常早發現、熱異常精準判” 的雙參協同機制，為電纜線路運維提供了立體化、智能化的解決方案。從工業企業到骨干電網，從戶外架空線到地下隧道電纜，該系統以高精準度、強適應性、低運維成本的優勢，成為電網安全運行的 “隱形衛士”。未來，隨著智能電網建設的深入推進，山東正瑞將繼續以技術創新為核心，推出更具針對性的監測產品，為構建堅強智能電網提供堅實支撐。
