一、概述

Air8101是支持2.4G WIFI6和藍牙(BLE 5.4)的 WiFi SoC，最大支持 200W 像素的靜態圖像拍照，支持 100 萬和 200 萬分辨率的 h264 視頻編碼和推流，最高支持1280*720P分辨率LCD顯示，基于 LuatOS 系統實現二次開發。

二、核心參數

Air8101管腳說明

四、功耗模式

Air8101 LuatOS二次開發方式下，有三種功耗模式，分別是常規模式、低功耗模式、PSM+模式

4.1 常規模式：

網絡在線，隨時響應服務器命令，CPU 滿頻運行，外設功能全部可用；

3.3V供電的平均電流為6.6mA

4.2 低功耗模式：

網絡在線，隨時響應服務器命令，CPU 降頻運行，外設功能部分可用；3.3V供電，DTIM10的平均電流為380uA，DTIM1的平均電流為1.5mA；DTIM10和DTIM1的核心區別有：

• DTIM1不會丟失WIFI AP路由器發送給WiFi station的廣播幀和組播幀，DTIM10會丟失，一般來說，對于iot應用，丟失廣播幀和組播幀對產品應用沒有什么影響，只要單播幀不丟失就行；
• 一般來說，WiFi AP路由器發送Beacon幀的間隔是100毫秒，DTIM1最長延遲100毫秒可以收到WiFi AP路由器發送過來的數據，DTIM10最長延遲1000毫秒可以收到WiFi AP路由器發送過來的數據；
• 可以根據自己項目對功耗以及數據收發時延的要求選擇合適的DTIM配置；

4.3 PSM+ 模式：

• 網絡離線，無法響應服務器命令，CPU 停止運行，部分GPIO中斷和定時器可以喚醒；
• 3.3V供電的平均電流為13uA；

五、核心功能

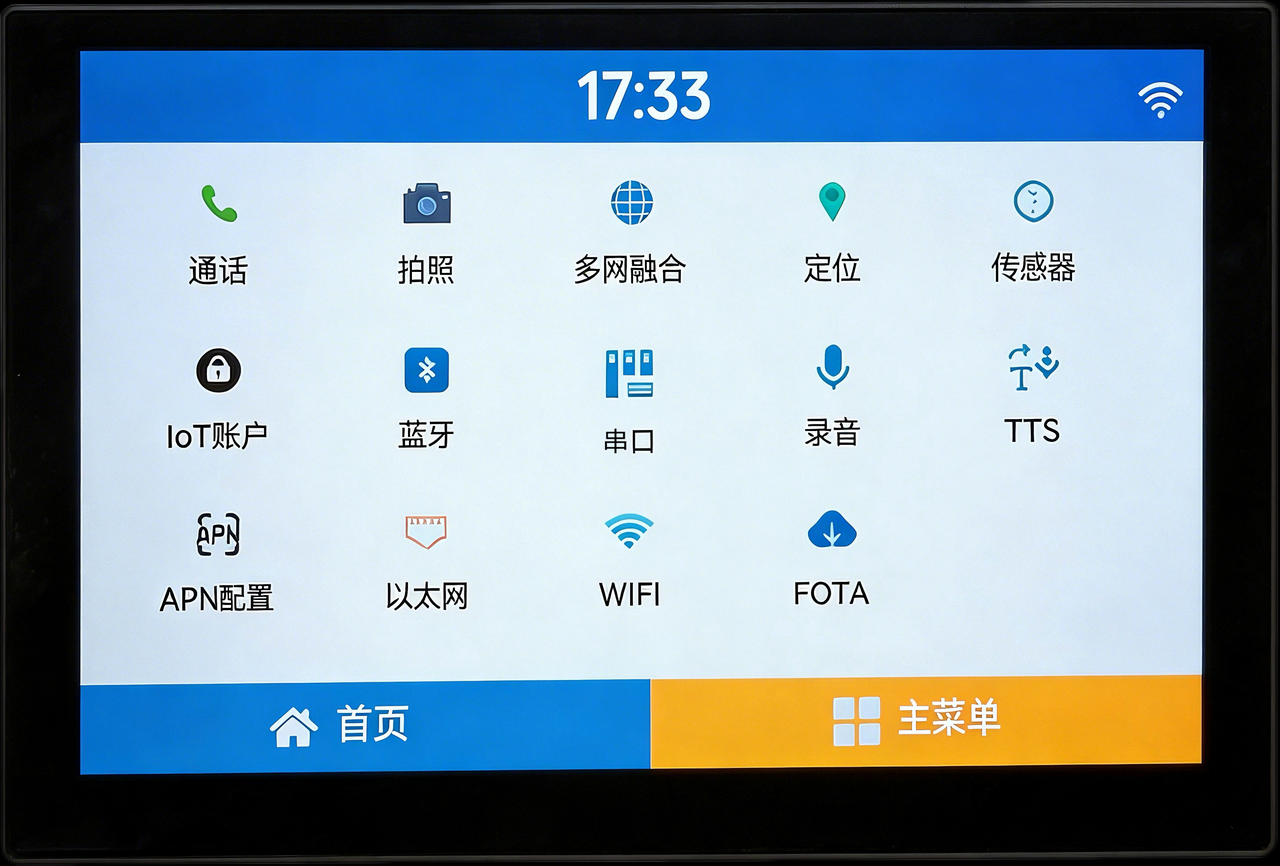

5.1 支持最高 1280*720 分辨率的大屏，配合 AirUI 核心庫，滿足各類場景 UI 需求

通過 lcd核心庫、tp 觸摸庫、AirUI核心庫等，實現圖形用戶界面應用開發。

• lcd 核心庫 ：支持 SPI、QSPI、RGB 等接口類型 LCD 屏幕，可實現顯示屏初始化、圖形繪制、文本顯示、圖像處理、屏幕休眠與喚醒功能。
• tp 觸摸庫 ：為 LuatOS 底層觸摸驅動庫，與觸摸芯片直接通信并獲取原始觸摸數據，支持多款主流觸摸芯片，可實現基礎觸摸事件檢測。
• AirUI ：基于 LVGL 9.4 版本封裝的 LuatOS 核心圖形庫，將常用組件、事件管理、輸入及基礎視覺主題封裝為 Lua 接口，可在支持 LuatOS 的設備及 PC 端進行統一開發。
  *

5.2 支持最高 200W 像素的 DVP 或 UVC 攝像頭，實現高分辨率的拍照和錄像功能

通過 excamera 擴展庫，可實現攝像頭業務的復雜業務流程

接口：

excamera.open(camera_param)——打開攝像頭，業務信息配置表

excamera.photo(x, y, w, h)——裁剪起始坐標，寬高

excamera.scan(ms)——掃描時長，單位：毫秒

excamera.video(file_path, duration)——保存視頻的路徑，錄制視頻時長

excamera.rtmp()——啟動攝像頭為RTMP推流做準備

excamera.close()——關閉攝像頭

更加完整和詳細的 demo，請參考 LuatOS 倉庫 中各個產品目錄下的相關示例:demo/camera：

-- zbuff/文件路徑存儲單張拍照DEMO

require "gc032a"
local excamera = require "excamera"

sys.taskInit(function()
    local result
    while true do
        local spi_camera_param = {
            id= "gc032a",  -- SPI攝像頭僅支持"gc03a"、"gc0320"、"bf30a2"，請帶引號填寫
            i2c_id = 1,             -- 模塊上使用的I2C編號
            work_mode = 0,          -- 工作模式，0為拍照模式，1為掃描模式
            save_path = "zbuff",    -- 拍照結果存儲路徑，可用"zbuff"交由excamera庫內部管理
            camera_pwr = 2 ,        -- 攝像頭使能管腳，填寫GPIO號即可，無則填nil
            camera_pwdn = 5 ,       -- 攝像頭pwdn開關腳，填寫GPIO號即可，無則填nil
            camera_light = 25       -- 攝像頭補光燈控制管腳，填寫GPIO號即可，無則填nil
        }

        -- local usb_camera_param = {
        --     id= camera_type,       -- 攝像頭類型，默認camera.USB
        --     sensor_width = width,                   -- 攝像頭像素寬度，根據攝像頭實際參數填寫數值
        --     sensor_height = height,                 -- 攝像頭像素高度，根據攝像頭實際參數填寫數值
        --     usb_port = usb_port              -- USB端口號
        -- }

        -- local dvp_camera_param = {
        --     id= camera_type,       -- 攝像頭類型，默認camera.DVP
        --     sensor_width = width,                   -- 攝像頭像素寬度，根據攝像頭實際參數填寫數值
        --     sensor_height = height                  -- 攝像頭像素高度，根據攝像頭實際參數填寫數值
        -- }
        sys.waitUntil("ONCE_CAPTURE")
        result = excamera.open(spi_camera_param)
        log.info("初始化狀態", result)
        result ,path = excamera.photo()
        log.info("拍完了",data)
        excamera.close()
    end
end)

-- 文件路徑存儲多張拍照DEMO
require "gc032a"
local excamera = require "excamera"
local count = 1
local path = "/ram/" .. count .. "abc.jpg"

sys.taskInit(function()
    local result
    while true do
        local spi_camera_param = {
            id= "gc032a",
            i2c_id = 1,
            work_mode = 0,
            save_path = path,
            camera_pwr = 2,
            camera_pwnd = 5,
            camera_light = 25
        }
        log.debug("攝像頭拍照")
        sys.waitUntil("ONCE_CAPTURE")
        result = excamera.open(spi_camera_param)
        log.info("初始化狀態", result)
        local result, data = excamera.photo()
        local count_before = count - 1
        local path_before = "/ram/" .. count_before .. "abc.jpg"
        log.info("拍完了", path, count, io.fileSize(path), "上一張照片大?。?, path_before, io.fileSize(path_before))
        count = count + 1
        path = "/ram/" .. count .. "abc.jpg"
        excamera.close()
    end
end)

執行流程：

單張拍照依托zbuff緩存存儲，無需手動管理文件路徑，適合臨時數據使用；

多張拍照通過/ram/路徑動態命名文件，實現連續存儲，可查看每張照片大小信息；

核心流程均為： 加載庫→配置參數→等待觸發→初始化攝像頭→拍照→釋放資源 。

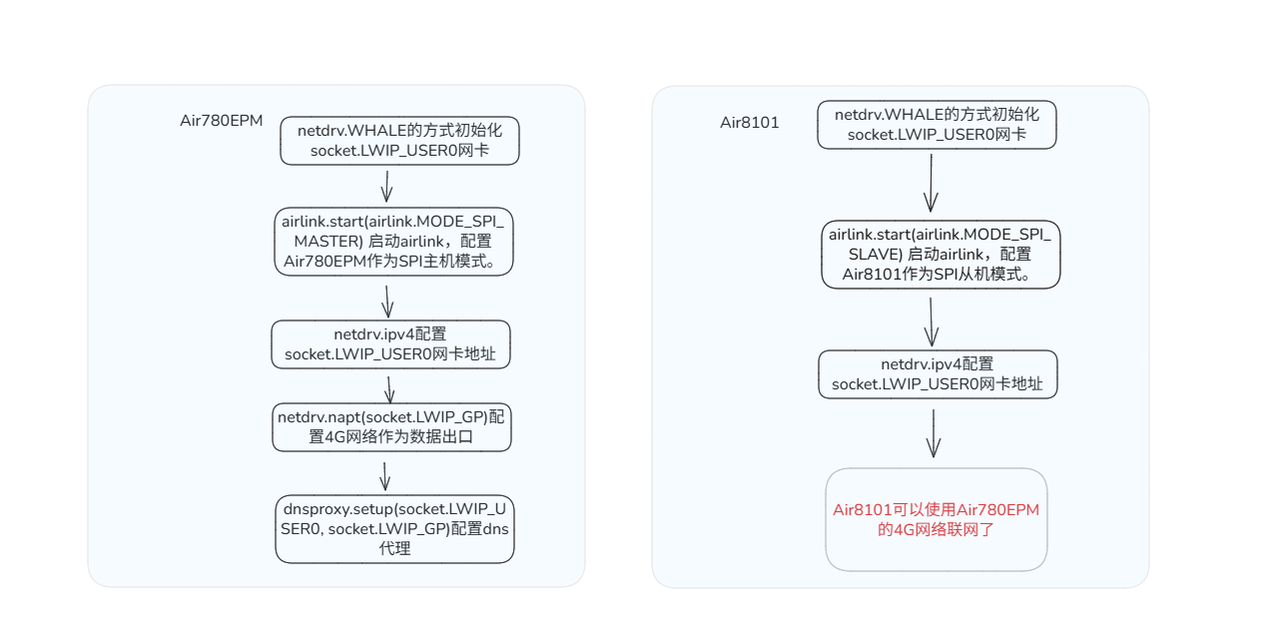

5.3 搭配 AirLink over SPI 功能（基于 SPI 的高速率總線接口），實現 WiFi/4G 雙模上網；

5.3.1 通過 airlink 實現多網融合功能：通過 spi 或 uart 方式連接兩臺設備

5.3.2 AirLink over SPI 共有 7 個信號組成，4 個 SPI 信號，3 個輔助信號

五、應用場景

1. 工業智能顯示終端
2. 物聯網數據采集設備
3. 低像素視覺采集設備
4. 電池供電嵌入式設備
5. 工業控制拓展模塊
6. 小型物聯網網關
7. 低功耗應用
