在電機控制系統中，柵極驅動器是連接控制器（MCU/DSP）與功率半導體開關（MOSFET/IGBT）的關鍵接口電路。其主要任務是將控制器的低壓弱電信號進行放大，轉化為可以高效驅動功率開關器件導通和關斷的強電信號。同時也將控制器和驅動電路隔離開，保護控制器的正常工作。

極海針對用戶系統設計的多樣化需求，推出GHD144xT系列電機柵極驅動器，這款200V單相中壓高速柵極驅動 IC，專為橋式電路中驅動雙N型溝道VDMOS功率管或IGBT而設計，以高集成度、高可靠性、高靈活性三大特質，為電機驅動、DC-DC轉換等應用場景提供更優的解決方案。

GHD144xT產品特性

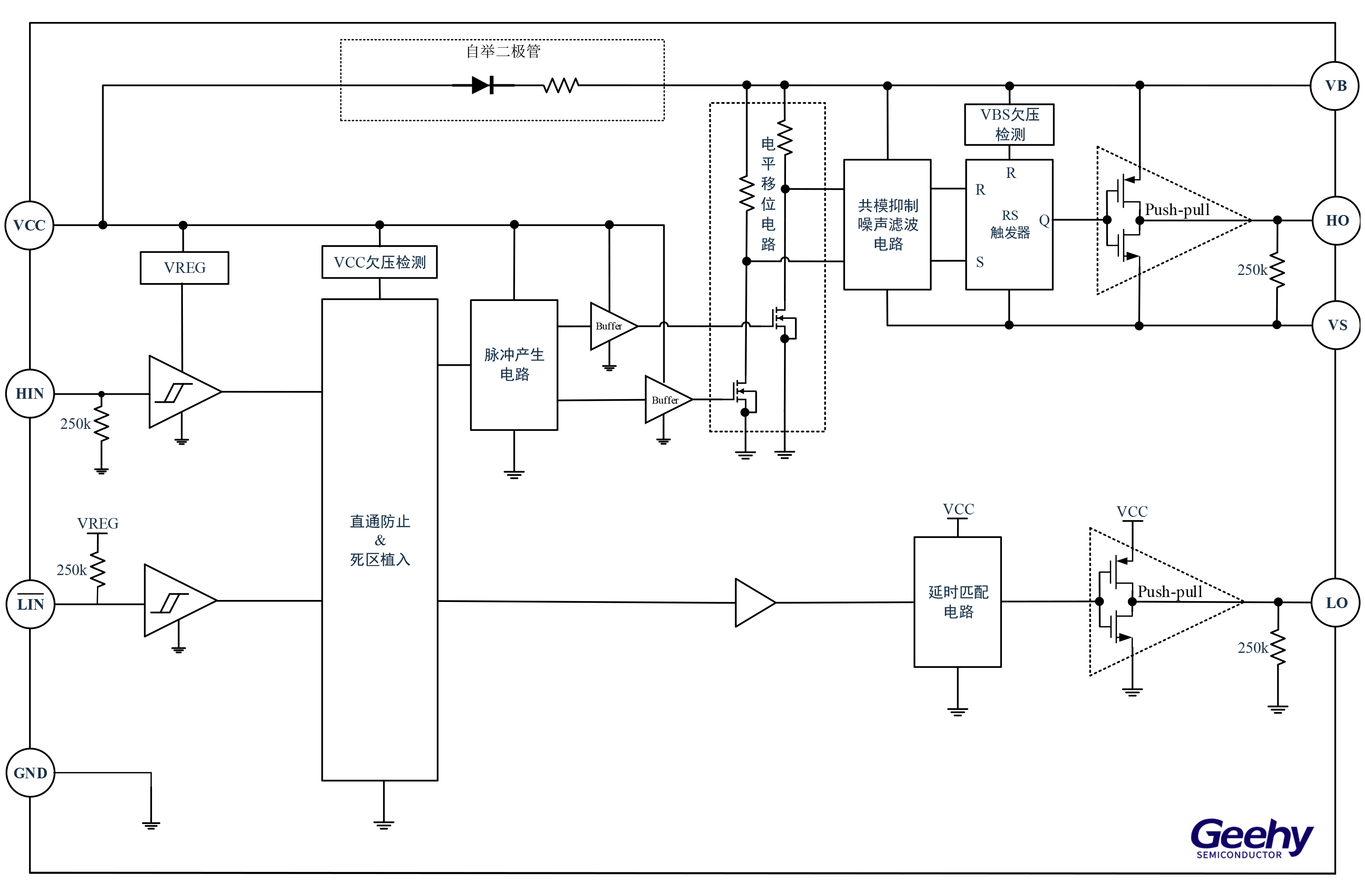

GHD144xT系統框圖

極簡設計，顯著降低BOM成本

? 集成自舉二極管：無需外掛，有效減少外圍器件數量；

? SOP8小型化封裝：有助于節省板上空間占用、降低材料成本，為緊湊型電機模組設計提供可能。

強勁驅動，提升系統能效

? 高速開關能力：峰值輸出拉電流1.6A@15V，3.3nF 負載下降時間 35ns；峰值輸出灌電流 1.3A@15V，3.3nF 負載上升時間 55ns，有效提高功率器件的開關速度，降低開關損耗；

? 高dv/dt噪聲抑制：在高頻干擾環境下保持信號純凈，防止對周邊精密設備產生誤干擾。

多重防護，工業級可靠性

? 寬電壓與邏輯兼容：5.5~20V輸入電壓范圍，3.3V/5V邏輯輸入兼容，懸浮偏移電壓+200V；

? 保護機制：支持VCC/VBS欠壓保護，防止功率管在過低電壓下工作；

? 精準死區控制：內置140ns典型死區時間及直通防止功能，杜絕上下橋臂直通風險；

? 工作溫度范圍-40~+105℃，從容應對戶外園林及電動工具的嚴苛工況。

靈活選型

內嵌輸入、輸出下拉電阻，可穩定輸出信號，提升電機驅動能力。輸入與輸出相位可根據系列型號選擇：

? GHD1440T：HIN/LIN（同相輸入）

? GHD1441T：HIN/LIN*（*反相輸入）

目標應用場景

l 運動出行：兩輪車、滑板車、電摩等

l 電動工具：電動扳手、電動螺絲刀、電鉆、電錘等

l 園林工具：割草機、剪枝機、綠籬機、鏈鋸等

l 清潔工具：電動清潔刷、吸塵器等

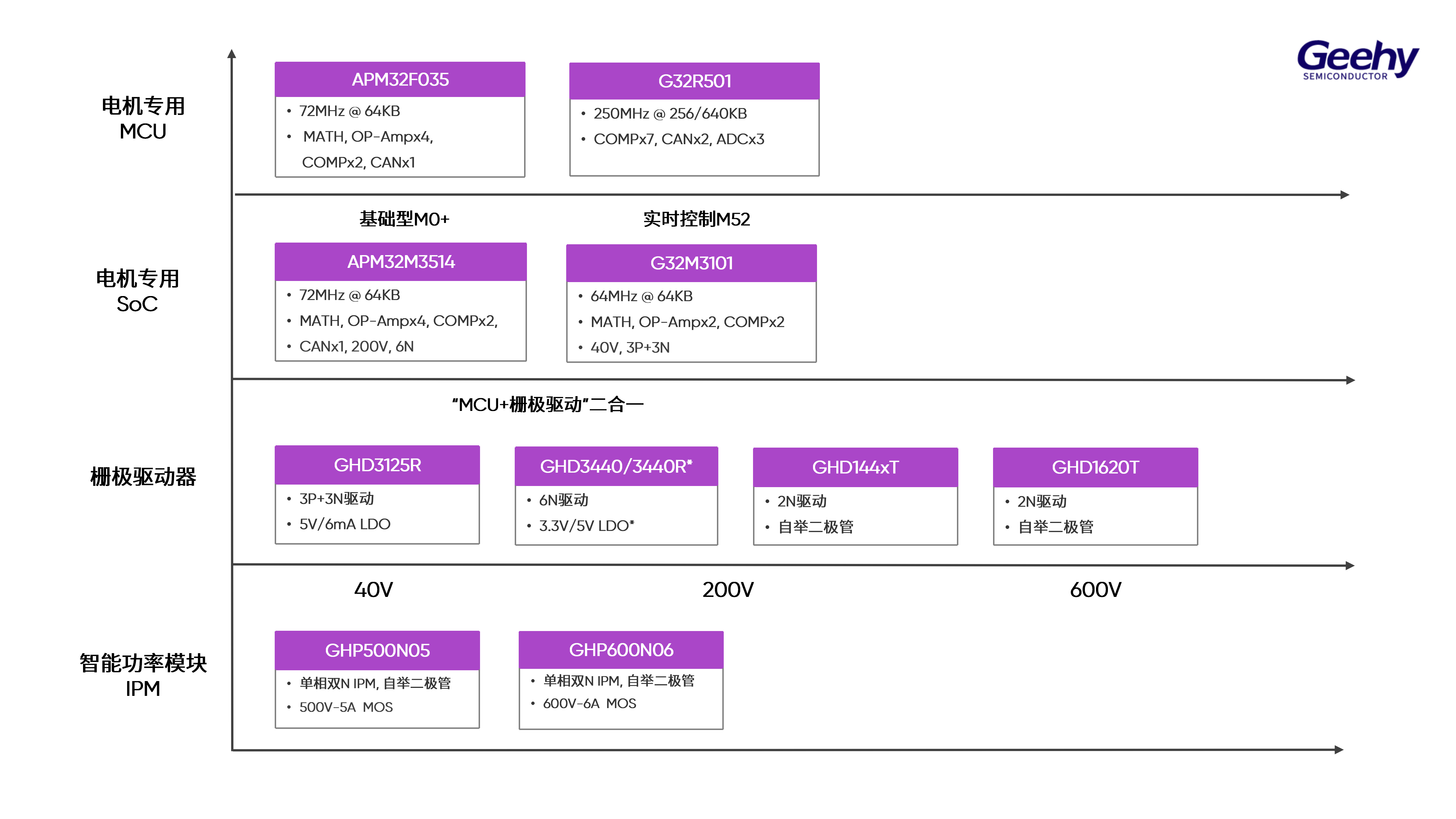

極海GHD144xT電機柵極驅動器，可滿足電機控制對精簡電路設計、提升系統性能的核心需求。極海深耕工業領域多年，致力于將工業性能標準引入電機產品線，現已構建起覆蓋“MCU+驅動+功率”的全棧式電機產品矩陣，并配套自研電機控制算法平臺，實現了從硬件層到軟件算法的深度協同，可為客戶提供高品質電機芯片及一站式系統級解決方案

GHD144xT電機柵極驅動器現已支持派樣，索樣可聯系極海各辦事處銷售經理。
