摘要/前言

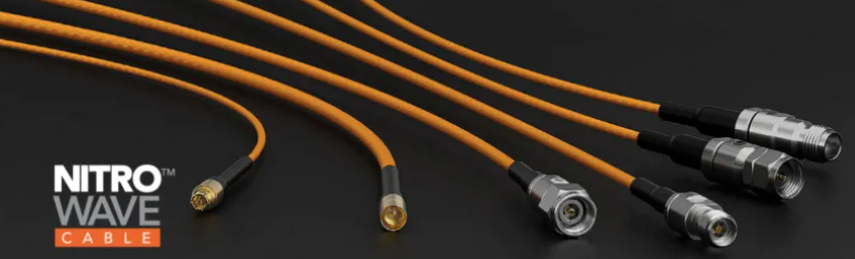

過去一年，如果您參加過行業展會，大概率會在Samtec的展位或合作伙伴的展示中，看到Samtec全新的橙色Nitrowave?系列電纜實際應用。我們收到了許多關于該系列微波電纜組件的咨詢，近期我們與射頻電纜研發團隊的部分成員深入交流，整理出以下5個核心要點，為您詳細解讀Nitrowave?系列電纜。

1. 專屬結構設計，大幅提升穩定性

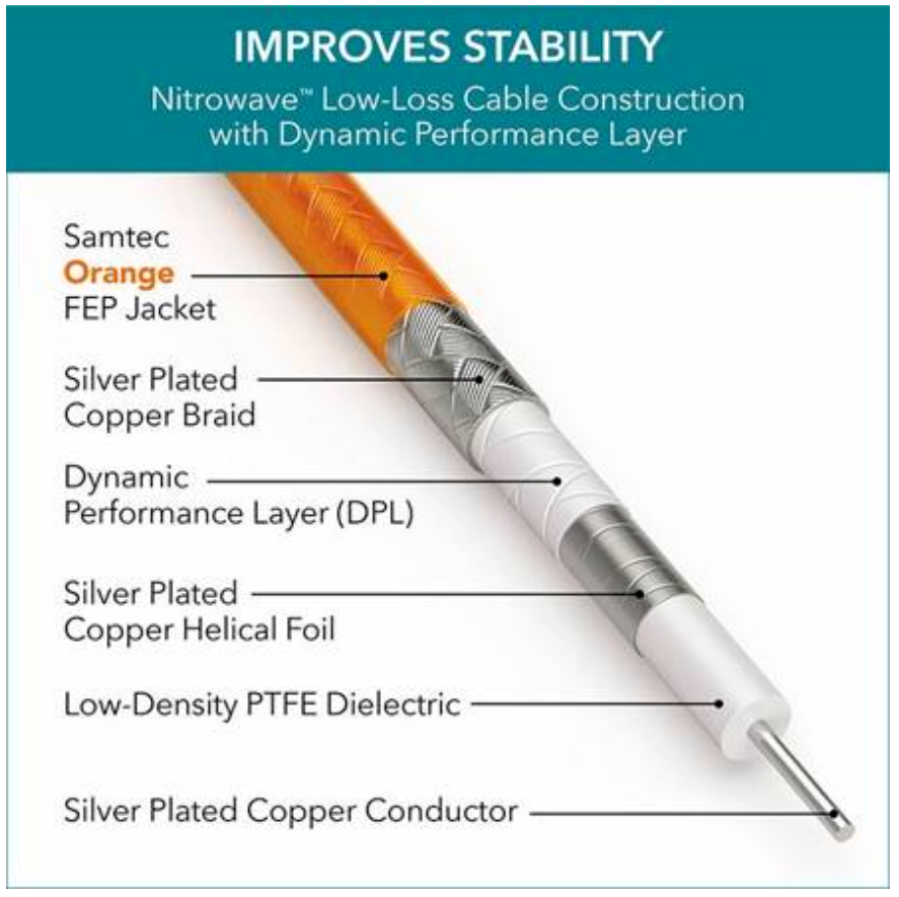

圖中展示了該電纜組件的核心構成部件：

l Samtec 橙色含氟乙烯丙烯（FEP）外護套：具備優異的機械強度與環境適應性，抗磨損能力突出；

l 鍍銀銅編織層：鍍銀工藝有效降低腐蝕風險；

l 動態性能層（DPL）：位于箔層與編織屏蔽層之間的超薄聚四氟乙烯（PTFE）層

l 鍍銀銅螺旋箔層：鍍銀處理可減少腐蝕隱患；

l 低密度聚四氟乙烯（PTFE）介質：低密度特性最大限度降低信號損耗；

l 鍍銀銅導體：鍍銀工藝提升抗腐蝕性能。

2. 核心技術優勢，構筑競爭壁壘

作為Samtec新一代射頻同軸電纜組件，Nitrowave?系列在彎曲狀態下仍能保持出色的穩定性。其同軸結構設計專為滿足航空航天、數據通信、計算機/半導體及儀器儀表等領域日益增長的應用需求而打造。

該系列電纜的卓越穩定性，源于深思熟慮的設計方案、優質的材料選型與頂尖的工藝控制技術的完美結合。Samtec電纜工程團隊在微波電纜設計與制造領域，集體累計擁有超100年行業經驗，通過優化設計，使產品在超出傳統行業目標的頻率范圍內仍能保持卓越性能，以適配新興應用場景。關鍵性能指標如下：

·彎曲相位變化：< 0.2°× F（GHz）；

·電壓駐波比（VSWR）：在43.5 GHz頻率下（LL043 系列）低至1.4:1。

3. 彎曲狀態下，性能依舊穩定可靠

從射頻性能或信號完整性角度來看，電纜組件的理想工作狀態是靜態安裝或測試環境，但實際應用中無法避免電纜移動。電纜移動會對射頻性能或信號完整性產生一定影響，這種性能變化可分為兩個方面：幅度變化（插入損耗）與相位變化（與信號延遲相關）。

Samtec已發布相關數據與圖表，幫助終端用戶直觀了解電纜組件的機電穩定性，以及電纜彎曲時可能出現的性能變化幅度。具體信息可查閱《Samtec Nitrowave?系列電纜穩定性數據手冊》。

4. 突破傳統頻率限制，適配新興應用

Samtec工程師在研發Nitrowave?系列電纜組件時，深入鉆研同軸電纜的物理特性。簡單來說，電纜的信號損耗隨直徑增大而降低，但截止頻率也會隨直徑增大而下降。因此，若要針對71 GHz頻率（如LL071系列）優化電纜設計，可通過精確匹配導體與介質的尺寸，使截止頻率略高于目標頻率，最終獲得可在71 GHz頻率下工作的低損耗電纜。

l Nitrowave? 系列各型號電纜均針對特定頻率范圍與應用場景量身打造：

l LL018（18GHz）：商用及更高級別雷達系統、衛星通信、點對點微波鏈路；

l LL032（32GHz）：5G與6G回程鏈路、衛星通信、高分辨率雷達；

l LL043（43.5GHz）：衛星接收機、高性能涉密通信、射電天文學；

l LL071（71GHz）：112 Gbps SERDES測試、5G回程鏈路、毫米波Wi-Fi（60 GHz Wi-Fi）；

l LL095（95GHz）：車載雷達、衛星通信、224 Gbps SERDES測試；

l LL110（110GHz）：6G回程鏈路、雷達成像、448 Gbps SERDES測試。

5. 連接器接口多樣，支持定制選擇

Nitrowave?系列電纜默認配備標準連接器，客戶可在訂購時根據電纜頻率需求，選擇其他接口類型。

具體可選配置如下：

l LL110與LL095 系列：默認配備1.0 mm連接器，可按需定制1.85 mm與2.4 mm連接器；

l LL071系列：標準配置為1.85 mm連接器，可選2.4 mm、2.92 mm（SMP及SMPM）連接器；

l LL043與LL032系列：默認配備2.92 mm連接器，可根據頻率需求定制2.4 mm、SMA、TNC及N型連接器；

注：LL018 系列的連接器可選配置信息在加速完善中。若有技術咨詢或產品支持需求，歡迎聯系我們的Samtec China團隊。
