集成電路制造中多晶硅柵刻蝕工藝介紹

中科院半導體所 ? 來源:Jeff的芯片世界 ? 2026-04-01 16:15 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

文章來源:Jeff的芯片世界

原文作者:Jeff的芯片世界

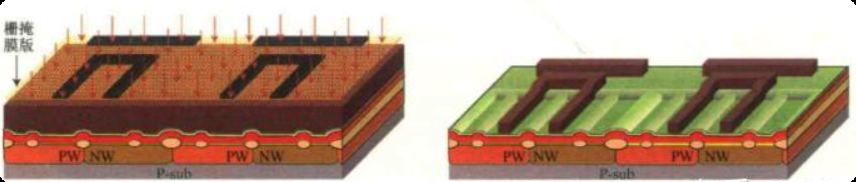

集成電路制造中,柵極線寬通常被用作技術節點的定義標準,線寬越小,單位面積內可容納的晶體管數量越多,芯片性能隨之提升。

隨著工藝尺寸持續縮小至90nm及以下節點,柵極制造面臨日益嚴峻的挑戰,其中多晶硅柵極因其獨特優勢而長期占據主流地位。多晶硅柵極可在高溫源/漏擴散工藝中作為掩模實現自對準摻雜,與SiO?界面工藝兼容且耐高溫退火,同時可通過改變摻雜類型有效調節MOSFET閾值電壓。在柵極材料演變歷程中,從早期金屬柵到多晶硅柵,再到0.35μm時代的WSi加多晶硅,0.25μm后又回歸多晶硅柵,直至28nm之后重新啟用金屬柵。

多晶硅柵刻蝕的主要步驟

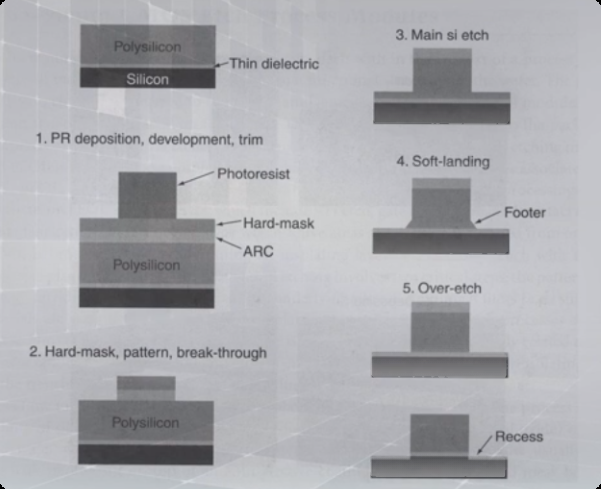

多晶硅柵極刻蝕通常包含預刻蝕、主刻蝕和過刻蝕三個步驟。預刻蝕用于去除多晶硅表面的自然氧化膜、硬掩模和污染物,常用含氟氣體如CF?、CHF?等。主刻蝕負責刻蝕大部分多晶硅膜,要求較高的刻蝕速率,同時對氧化硅的選擇比較低。主刻蝕氣體以Cl?、HBr、HCl為主,其中Cl?與硅反應生成揮發性SiCl?,HBr生成揮發性SiBr?。該步驟通常采用終點檢測系統來監測底部柵極介質層。當工藝節點達到90nm、65nm時,可在傳統氣體中加入適量SF?和NF?等氟基氣體,以防止多晶硅柵極形狀畸變和預摻雜負載現象。過刻蝕用于去除刻蝕殘留物和剩余多晶硅,要求對底部柵極氧化層具有較高選擇比,因此不得使用任何含氟氣體,以免損傷柵極氧化層并形成刻蝕微槽。


在多晶硅刻蝕中,HBr/Cl?是主要的氣體組合,其他氣體作為添加氣體使用。核心反應機理為Si + Cl? → SiCl?。不同氣體各有功能:Cl?為主要刻蝕氣體,HBr可提供側壁鈍化作用,HeO?相當于O?用于調控對SiO?的選擇比,SF?和NF?刻蝕速率極高但均勻性較差且傾向各向同性,含氟碳化合物氣體既可提供氟自由基也可產生聚合物沉積,N?用于調控刻蝕形貌。

關鍵工藝參數及其控制方法

刻蝕后檢測得到的關鍵參數包括柵線條寬特征尺寸、線條均勻性、密集區與稀疏區刻蝕偏差、線寬粗糙度等,這些參數直接影響器件性能與良率。漏飽和電流正比于器件有效溝道長度,與多晶硅柵的CDU密切相關;而V_min雙斜率問題則依賴于TPEB的表現,好的TPEB結構不會產生該問題;LWR與閾值電壓變化相關,會明顯增大關態電流泄漏。改善AEI CDU的成熟方法之一是進行ADI劑量補償,即在已知片內AEI CD分布情況下,對ADI CD分布進行補償,例如在晶圓邊緣處增大CD。但這種方法不能解決多晶硅柵極底部形狀的負載,且易引入更多疏密負載。

在刻蝕方面,底部抗反射涂層打開步驟是同時改進CDU、TPEB和LWR的關鍵手段。通過實驗設計在偏置電壓、腔室壓力和晶圓溫度中選擇最佳條件。晶圓溫度對CDU影響非常明顯;對于TPEB,高壓和低偏置是好的組合,但該條件會使LWR惡化。LWR的改善需關注氣體組合,采用HBr基條件進行BARC打開優于Cl?基,因?yàn)镠Br基能提供更強的光刻膠側墻保護。


柵極形狀的優化與常見缺陷

多晶硅柵的形狀主要取決于主刻蝕步驟,其改善可與CDU、TPEB、LWR無關。主刻蝕和過刻蝕步驟中的偏置電壓和工藝時間對柵極形狀有顯著影響,側墻角可作為評價指標。主刻蝕時間增加會使側墻角增大,而主刻蝕偏置電壓增高、過刻蝕時間增加或偏置電壓增高均會使側墻角變小。過刻蝕時間增加往往引起頸縮現象惡化。

對于65nm及以下工藝節點,多晶硅柵上任何微小缺口或腳都會改變柵的有效長度,影響器件性能。研究表明,局部刻蝕可能取決于多晶硅薄膜與襯底界面處的應力,優化多晶薄膜的本征應力有可能減小甚至消除多晶硅柵的腳。例如,當本征薄膜應力變?yōu)楦蟮膲嚎s應力時,底部形狀會從小腳演變?yōu)閹缀鯚o小腳,再到小缺口。此外,線邊緣收縮可通過底部抗反射涂層打開步驟的優化得到改善,柵刻蝕后出現的硅凹陷可通過過刻蝕步驟調節得到改善。
