2026 年初，國家管網集團多條主干管道開工，標志著天然氣“全國一張網”建設提速。油氣站作為能源供應鏈核心，其安全高效運維是保障管網互聯互通、實現能源穩定供應的關鍵支撐。針對傳統工藝管控粗放、風險預判滯后等行業痛點，數字孿生平臺成為破解運維瓶頸、推動油氣行業智能化轉型的核心抓手。

依托圖撲軟件自研 HT 引擎融合物聯網與邊緣計算，構建油氣集輸數字孿生管控平臺。平臺打造 GIS 場站映射、生產管控、作業仿真、收發球筒作業等全維度三維場景，具備多維度數據監測預警、告警可視化等核心能力，實現油氣集輸全流程智能化管控。

HT 管控平臺通過三大模塊協同聯動，將分散業務數據轉化為直觀決策依據，推動油氣場站運維模式從被動處置向主動預判升級、從單點管控向全域協同演進，構建全場景智能化管理閉環，為油氣場站安全高效運行筑牢技術支撐。

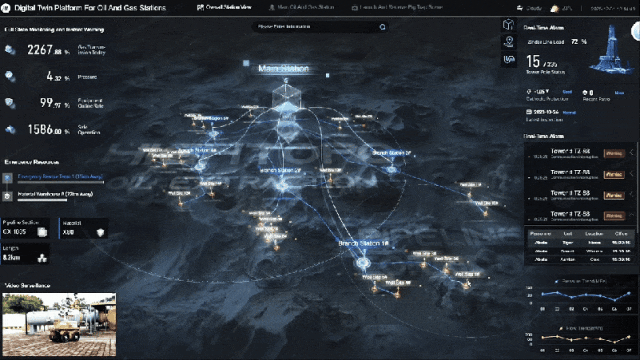

油氣集輸全景視圖

利用圖撲 HT 三維仿真技術將油氣集輸全流程數字化呈現，支持實時監控、工況分析、協同調度，提升場站運行的可視化與智能化水平。

■空間維度：精準構建井口、輸油管線、各層級場站、中心場站的三維數字孿生模型，復刻物理設施布局、結構、運行參數，實現油氣集輸關鍵場景全流程動態可視化管控。

■流程維度：突破單一設施展示局限，創新實現油氣集輸全鏈條動畫模擬，覆蓋從鉆井、采油、集輸、油氣場站處理的完整流程。通過動態動畫還原各環節工藝邏輯、物料流向與設備協同機制，為運維人員提供全局視角，降低流程認知門檻，提升全鏈條瓶頸分析與協同調度效率。

漫游巡檢

基于圖撲 HT 引擎打造沉浸式漫游動畫，全景呈現從鉆井平臺下鉆作業、油氣匯聚入管，到管道輸送至集輸站、再匯聚集氣場站的全流程作業場景。融入 HT 專屬粒子特效與流體動態效果，精準還原油氣流動軌跡與實時運行狀態，兼顧場景真實性與視覺直觀性。

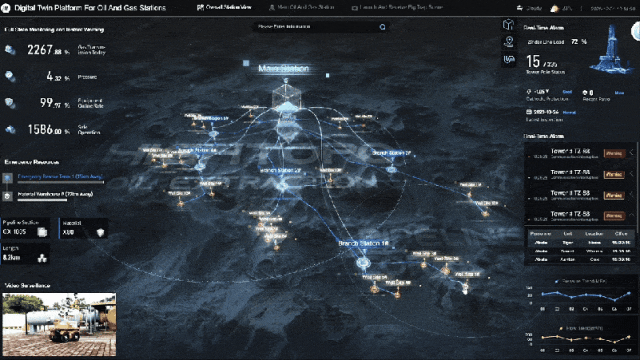

綜合數據監測

HT 平臺實現二維圖表與三維模型深度融合，一體化呈現輸氣狀態、應急資源、管段信息、視頻監控、關鍵指標、實時告警、趨勢分析等核心內容，構建管網全域監測與智能預警能力。

■全狀態監測與預警：實時展示輸氣量、壓力、設備在線率等運行指標，指標異常時系統自動觸發預警機制。

■應急資源管理：可視化標注應急隊伍、物資倉庫空間位置及保障范圍，提升應急響應與資源調度效率。

■管段信息管理：集中展示管段編號、材質、長度等基礎信息，為管網全生命周期運維提供數據支撐。

■視頻監控接入：兼容多格式視頻流，實現油氣集輸關鍵區域視頻監控全覆蓋。

■井場趨勢分析：通過壓力、流量歷史變化曲線，輔助開展工況分析與異常問題追溯。

三維聯動告警

場景內建立告警信息與三維模型雙向綁定機制，傳感器觸發閾值時，對應設備模型自動高亮閃爍，同時聯動調取周邊監控視頻，輔助運維人員秒級定位物理風險點，大幅縮短應急響應時間。

圖撲 HT 視頻融合技術通過圖形圖像處理的技術，將視頻畫面與三維場景圖形進行疊加。將視頻信號按照三維場景的虛擬攝像機位置、角度和視野進行校準，使視頻畫面與場景實現一致的視覺效果，達到視頻融合。通過視頻融合可以提供更直觀、全面的視覺信息，幫助用戶更好地理解和分析場景中的實時監控視頻。

GIS 全景視圖

基于圖撲 HT for WebGIS 引擎打造一張圖式綜合管控大屏，以三維地理空間映射為底座，實現全域關鍵資產統一數字化呈現與全域態勢感知。通過圖層篩選、空間測量、定位檢索等工具，可快速聚焦目標區域與資產類型，為管網規劃、運維巡檢、應急處置、指揮調度提供精準空間數據支撐。

GIS 一張圖

該模塊整合井口、管線、場站等物理資產的地理空間數據與實時業務數據，通過三維建模技術實現物理世界在數字空間的精準投射與動態映射，達成“資產上圖、數據聯動、狀態可視”。

依托圖撲 HT 圖層管理機制，對井口、輸油管線、場站、中心場站等資產實施分層建模與數據關聯綁定，構建多維度、精細化圖層管理體系。用戶可通過勾選選擇、關鍵詞檢索、狀態條件篩選等交互方式，靈活管控各圖層的顯示與隱藏，根據實際業務需求精準聚焦特定資產類型（如僅展示輸油管線）或特定運行狀態（如僅展示告警場站）。

井站生產數據

實時展示原油日產量、天然氣產量、井口壓力、井口溫度、累計產量等指標；全程監控抽油泵運行狀態與設備效率；對可燃?xì)怏w等安全指標進行實時監測與預警；通過壓力、流量生產曲線圖表直觀呈現生產工況動態變化。

管段運營情況

平臺針對各管道段運營實現運行狀態、數據報告、資產與環境三位一體的可視化管控，為油氣管道全生命周期管理提供精準支撐。

■運行狀態：實時展示當前實時壓力、實時流量、實時溫度等參數。并通過趨勢圖直觀呈現壓力與流量的時序變化，以及匯總一級泄漏警報信息，明確警報位置與計數，支持快速定位風險點，為應急處置提供實時依據。

■數據報告：匯總?cè)站鶜鈮骸⑷站髁俊⑵骄鶜鉁氐炔僮鲾?shù)據，統計當前期間平均值，直觀反映管道運行穩定性。整合陰極保護電位測試、閥門室檢查、內部檢測及地質災害勘察等管理記錄，清晰呈現監測方法、位置、結果，為運維決策提供完整數據溯源。

■資產與環境：全面呈現管道健康狀態，涵蓋防腐蝕涂層有效性、陰極保護電位、內部缺陷數量及巡邏記錄等資產信息。同步監測地質沉降數據，標注區域風險等級與受影響人群范圍，并跟蹤第三方承建項目施工狀況，實現資產健康與外部環境風險的全域感知，保障管道安全穩定運行。

運維工單管理

集中管理預防性維護、日常巡檢、應急維護等各類工單，覆蓋抽油機、井口、全場及輸油泵等設備的維護、巡檢與故障處置需求，實現運維任務全流程透明化、標準化管理。

工藝流程組態圖

基于圖撲 HT 自研低代碼開發平臺，可快速完成工藝流程 HMI 組態界面的搭建，清晰展示原料輸入、加熱精餾、多級分離、真空萃取等關鍵生產環節，實現從原料到成品的全流程可追溯，幫助運維人員快速定位工藝節點、追蹤物料流向，為生產調度與工藝優化提供直觀支撐。HT 低代碼平臺能夠靈活適配生產流程調整需求，大幅縮短可視化系統部署與迭代周期。

運行狀態報告

面板內整合處理能力儀表板、關鍵設備狀態、緊急停機（ESD）狀態、報警統計模塊，直觀呈現每日液/氣處理量、油/氣/水出口產量等核心生產指標，實時監控分離器、加熱爐、壓縮機等關鍵設備運行工況。以三維可視化形式展示 ESD 安全狀態，并按級別匯總高壓、可燃?xì)怏w、高振動等報警信息，清晰標注報警來源、處理狀態與觸發時間，實現生產數據、設備狀態、安全風險的集中可視化管控。

空間測量工具

用戶通過點擊地圖空間點繪制線段或多邊形，系統實時計算并展示距離或面積數據；配備一鍵清除功能，可快速重置測量狀態，支持多次、多場景測量需求，同時保障測量精度與空間坐標一致性。

中心油氣場站

三維全景場站

通過 HT 輕量化建模技術，對油氣分離器、氣體壓縮機、原油儲罐、輸油泵組、換熱器、輸油管線、火炬塔、水處理裝置及各類構筑物進行模型精簡優化。確保還原物理場站結構、布局與工藝關系的同時，大幅降低場景加載與渲染開銷，實現 Web 端跨終端流暢運行。HT 監控平臺可提供 360° 全景漫游、視角切換、設備聚焦、層級顯隱等交互操作。

綜合數據展示

運維人員可通過界面一鍵掌控設備微觀運行與全局宏觀態勢：實時監測油管液位、壓力、信息安全，以及壓縮機運行狀態、性能效率、健康指標、轉速。整合安全運行天數、安全儀表系統（SIS）及物料平衡等關鍵參數，為生產調度與安全管控提供精準數據支撐，確保決策有據可依。

■核心運行參數：以可視化面板展示凈化油量、售氣量、采出水量等累計指標，面板搭載數據校驗與格式標準化渲染功能，確保計量數據的準確性與可讀性。

■儲罐與藥劑分析：通過 HT Drawing 柱狀圖展示罐位、藥劑利用率。支持?jǐn)?shù)據多級鉆取，以及聯動三維場景高亮對應儲罐與投加裝置，實現“圖表-設備-日志”聯動，助力庫存管控與藥劑成本優化。

■工藝單元負載：采用分級色標展示負載狀態，以綠、藍、黑三色直觀反映分離、脫水、壓縮、水處理等單元運行水平。

■生產物料平衡：展示當日產量、水量、溫度等核心指標，支持歷史數據對比與空間定位，為物料平衡調度提供科學依據。

收發球作業仿真系統

基于 HT 引擎構建收發球筒作業仿真系統，通過粒子特效、流體仿真動畫，完整呈現作業規程與操作指導，實現收發球作業全流程可視化、標準化仿真教學。系統覆蓋收發球全流程作業環節，具體操作流程如下：

■前置準備：完成作業前安全設施檢查、流程及參數確認、人員與資源調配準備，夯實作業安全基礎。

■分步操作演示：分步演示收發球全操作內容，同步嵌入高逼真度仿真動畫，實現操作流程可視化呈現。

■球體投放仿真：投放清管球/檢測球后，通過圖撲粒子特效渲染氣體推動球體行進的動態過程，粒子流速與實時壓力表參數聯動，直觀反映管內壓力波動的物理規律。

■排污泄壓仿真：以流體仿真技術還原渾濁淡黃色含雜排污液體動態特效，聯動排污閥狀態與壓力數據，實時展示泄壓過程中壓力表數值變化。

系統可全程同步演示快開盲板啟閉、閥門開關順序等作業環節，指導操作人員結合壓力表參數、通球指示儀狀態及氣體流動特效，實現對清管球位置的精準判定與發送效果的直觀監控，動態還原檢測球在管道內的完整行進軌跡。

通過構建操作規程、動作步驟、儀表參數與三維動畫的深度聯動機制，將標準化規程深度融入操作指引全過程，助力一線人員快速精準掌握操作要點、吃透狀態判讀邏輯。該方案既強化了作業流程的剛性約束，又借助數據可視化與動態模擬的雙重支撐，實現操作安全系數與執行精準度的雙向提升，從源頭大幅降低高危場景下人為失誤概率，為高危作業安全管控提供有力保障。

該數字孿生平臺通過“全景視圖、油氣場站、收發球作業”三大模塊的協同聯動，實現了油氣生產從宏觀管網到微觀設備、從穩態運行到動態作業的一體化智能管控。不僅解決當前油氣站運維中的痛點，更開創基于數字孿生的預防式運維新模式，推動油氣場站運維模式從被動處置向主動預判、從單點管控向全域協同的智能化升級。
