前言

今天給大家?guī)磉@款專為 ZX Spectrum 復古計算機設計的開源聲卡！基于 NemoBus/ZXBUS 擴展總線打造，集成 TurboSound FM、SAA1099 等多套專業音頻芯片，支持 FM 合成、MIDI 控制、4 路數字 DAC，將老計算機的音頻能力從 簡陋蜂鳴升級到多聲道專業水準。

亮點 & 功能

多芯片復合音頻，復古音質極致升級：整合四大核心音頻模塊，徹底顛覆 ZX Spectrum 原生音頻體驗：

• TurboSound FM：提供專業 FM 合成音色，豐富音頻層次感，告別單一蜂鳴音效；
• General Sound：16MHz 主頻 + 1024KB RAM，支持 4 路 1-bit 數字 DAC，實現復雜采樣播放與音色疊加；
• SAA1099：通過專屬 I/O 端口控制，啟用后可解鎖更多經典芯片音色，適配復古音樂創作；
• SoundDrive：支持多端口控制，進一步拓展音頻輸出維度，讓復古計算機實現多聲道混音效果。

MIDI 合成器支持，創作潛力大幅提升：集成 MIDI 合成器功能，通過 YM/AY 芯片實現 MIDI 信號控制，讓 ZX Spectrum 復古計算機具備演奏復雜 MIDI 音樂的能力；接近現代 DAW 的創作自由度，成為 8 位機芯片音樂創作者的 “便攜工作站”，支持現場演奏、音樂制作，延續 80 年代計算機的音樂創作傳統。

NemoBus/ZXBUS 總線適配，兼容主流復古機型：基于 NemoBus/ZXBUS 擴展總線設計，完美兼容ZX Spectrum 128K、ZXUNO等主流經典機型，無需復雜改裝即可直接接入；插件式安裝便捷，不破壞原機結構，讓老計算機輕松煥發音頻新生，適配復古硬件收藏與日常使用場景。

低功耗精巧設計，手工焊接友好：PCB 尺寸僅 170×64mm，小巧精致不占空間，適配 ZX Spectrum 的機身擴展布局；采用低功耗設計，僅需 5V+12V 雙電源供電，運行穩定且節能；從 Rev.A 到 Rev.A2 持續迭代優化，優化焊接點位布局，手工焊接難度降低，復古硬件 DIYer 也能輕松復刻。

游戲音頻增強，復古體驗再升級：為經典 ZX Spectrum 游戲提供專屬音頻升級，通過多芯片混音、FM 合成音效，讓老游戲的背景音樂、操作音效更震撼，接近 16 位機的音頻水準；沉浸式體驗復古游戲的同時，感受硬件升級帶來的全新聽覺享受，喚醒童年游戲記憶的同時提升體驗質感。

核心參數

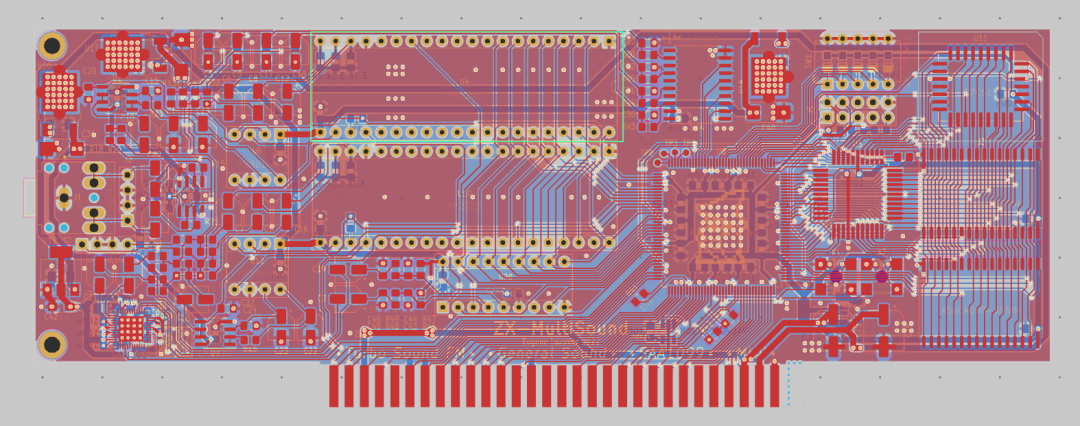

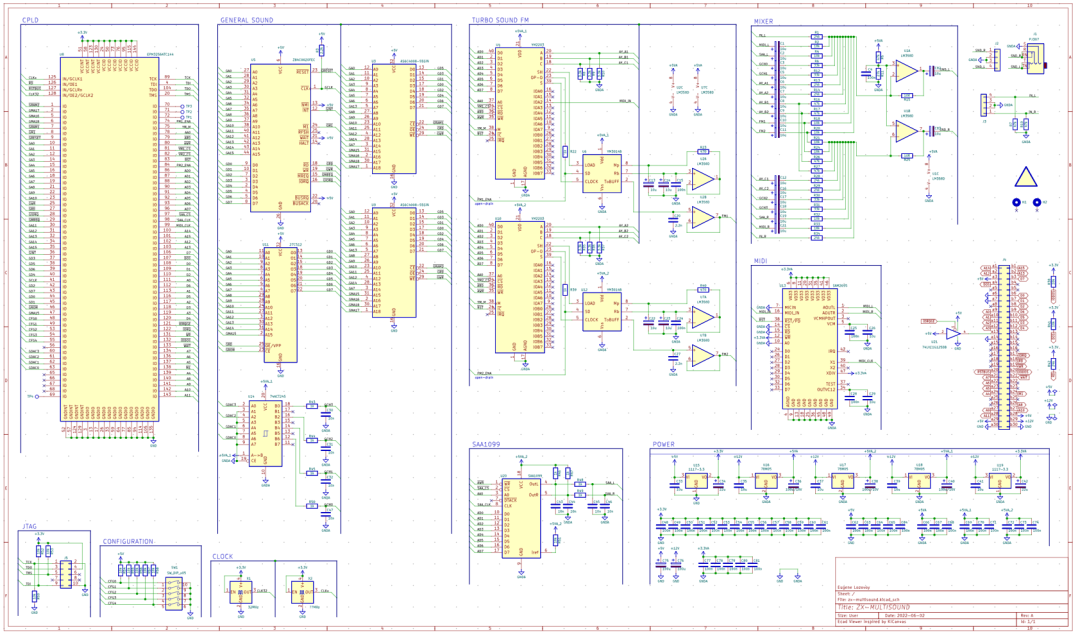

PCB圖&原理圖

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看！歡迎大家來復刻，有商業訴求的，請聯系項目的作者。項目地址：https://p.eda.cn/d-1354348752608952320

場景化使用與拓展

復古游戲體驗：運行支持增強音頻的 ZX Spectrum 游戲，感受 FM 合成音效與多聲道混音帶來的沉浸式體驗，重溫經典游戲的同時升級聽覺享受；

芯片音樂創作：借助 MIDI 控制功能與多音頻芯片，在復古計算機上進行芯片音樂制作、現場演奏，打造專屬 8 位機音樂作品；

硬件收藏展示：將組裝完成的開源聲卡與 ZX Spectrum 主機搭配展示，作為復古硬件收藏的重要組成部分，彰顯復古計算文化的獨特魅力；
技術學習實踐：以該項目為范本，學習 NemoBus/ZXBUS 擴展總線原理、多音頻芯片協同工作機制、復古硬件 PCB 設計技巧，提升嵌入式與復古硬件開發能力。

結語

這款專為 ZX Spectrum 設計的開源復古聲卡，是復古計算文化與現代開源精神的完美融合—— 它沒有讓老計算機停留在 “簡陋音頻” 的歷史局限中，而是通過多芯片復合設計、MIDI 支持、多聲道輸出，將經典機型的音頻能力提升到專業水準，讓復古游戲、音樂創作煥發全新活力。趕緊戳開閱讀原文解鎖全部設計文件，動手打造你的專屬戶外軌跡記錄器吧！歡迎在評論區分享你的戶外 DIY 腦洞～
