關節伺服是支撐智能制造、柔性生產與先進機器人產業的關鍵技術之一。隨著全球制造業向智能化、輕量化、高精度轉型，市場對關節伺服的動態響應速度、控制精度、功率密度與集成化程度提出了更高要求。

目前主流關節伺服多采用 “MCU/DSP+FPGA+功率驅動”多芯片異構架構，分別承擔運動規劃、實時電流環控制與功率變換等功能，雖然能實現功能拆分，但存在諸多技術瓶頸：

多芯片高速數據交互與時鐘同步難度大，控制延遲顯著增加，影響系統動態響應與抗擾動能力；

軟硬件耦合度高，系統設計、調試與驗證流程復雜，將增加產品選型、開發、生產與全生命周期維護成本；

分立器件數量多，PCB 布局與電磁兼容設計難度大，制約關節伺服小型化與一體化集成。

針對此行業痛點，極海推出了機器人關節伺服參考方案，以高性能單芯片架構實現技術突破，兼具高動態響應、高控制精度、高功率密度、高可靠性四大核心優勢，可適配工業機器人、協作機器人、人形機器人關節、AGV/AMR 執行機構及高端數控裝備等場景。

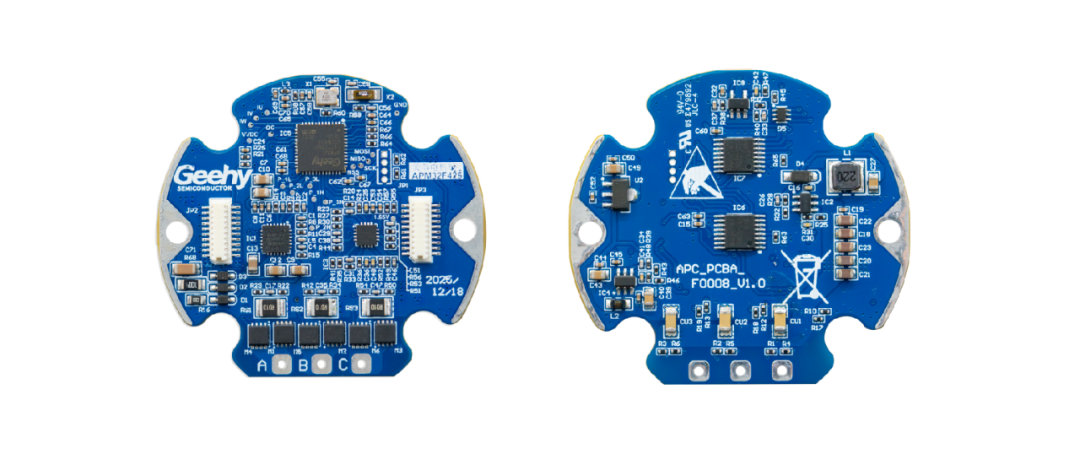

極海機器人智能關節伺服方案板

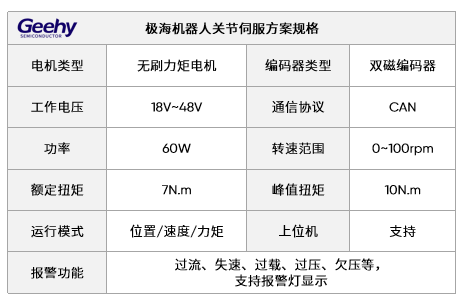

極海機器人關節伺服參考方案介紹

單芯片主控+專用驅動，全維度性能升級

本方案采用極海APM32F425工業級高性能MCU搭配GHD3440電機柵極驅動器，依托單芯片全集成主控架構與專用功率驅動協同發力，構建從控制運算、信號處理、驅動放大到功率輸出的完整閉環鏈路。

方案深度整合主控、位置檢測（支持雙磁編碼器）、FOC 算法引擎、高精度磁編碼解碼單元、電流/電壓采樣、PWM生成、CAN通信、功率驅動與安全保護等全功能模塊，同時兼顧性能、集成度與性價比，完美適配關節伺服模組小型化、輕量化、高精度部署，滿足規?；慨a(chǎn)的低成本與穩定性需求。

極海機器人關節伺服方案框圖

方案優勢

架構革新、精準控制：采用通用伺服設計架構，支持位置、速度、力矩等控制模式；內置雙磁編碼器及校準算法，有效消除位置檢測誤差，優化系統運行穩定性；

主控+驅動協同提效：APM32F425（主頻240MHz，20-24μs中斷響應）高算力，可大幅提升電流環控制頻率；GHD3440匹配主控PWM輸出信號，顯著縮短系統響應時間，滿足機器人關節高速精準運動控制需求；

高速通信、組網便捷：支持1Mbps的CAN通訊，輕松實現多臺設備組網運行，兼容多數關節伺服的通信需求；

高效調試、快速落地：支持PC上位機調試，可執行參數修改與保存，三環PID調試，JOG試運行，示波器等功能，有助于工程師快速上手、高效開發；

多重保護、運行可靠：具備過壓、欠壓、過流、過熱、過載、超速、位置偏差、編碼器錯誤等全維度保護功能，有效規避工況風險，提升系統穩定性；

小型集成化：APM32F425（QFN48封裝）、GHD3440（QFN24封裝）均采用小型化封裝，大幅減少外圍元器件數量，適配小尺寸PCB布局需求，契合一體化關節伺服模組的緊湊型、輕量化設計需求。

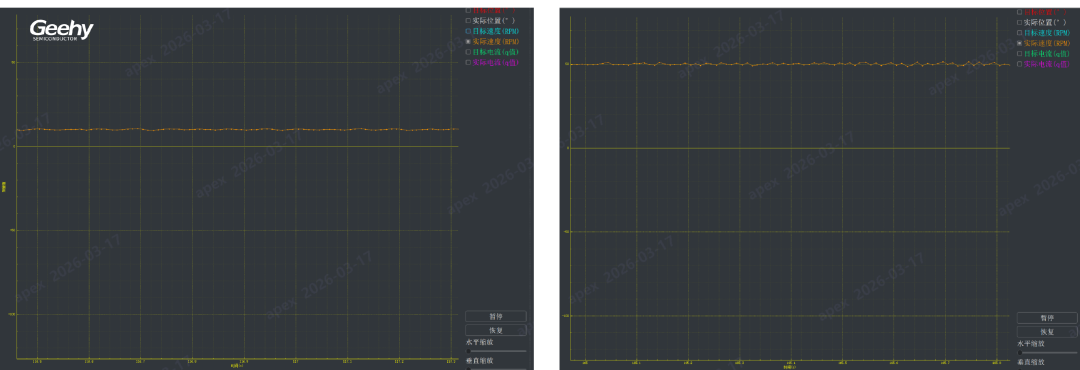

方案轉速波形

極海機器人關節伺服參考方案在10rpm以及50rpm下的轉速波形，基本可以保證當前轉速下的穩定性。

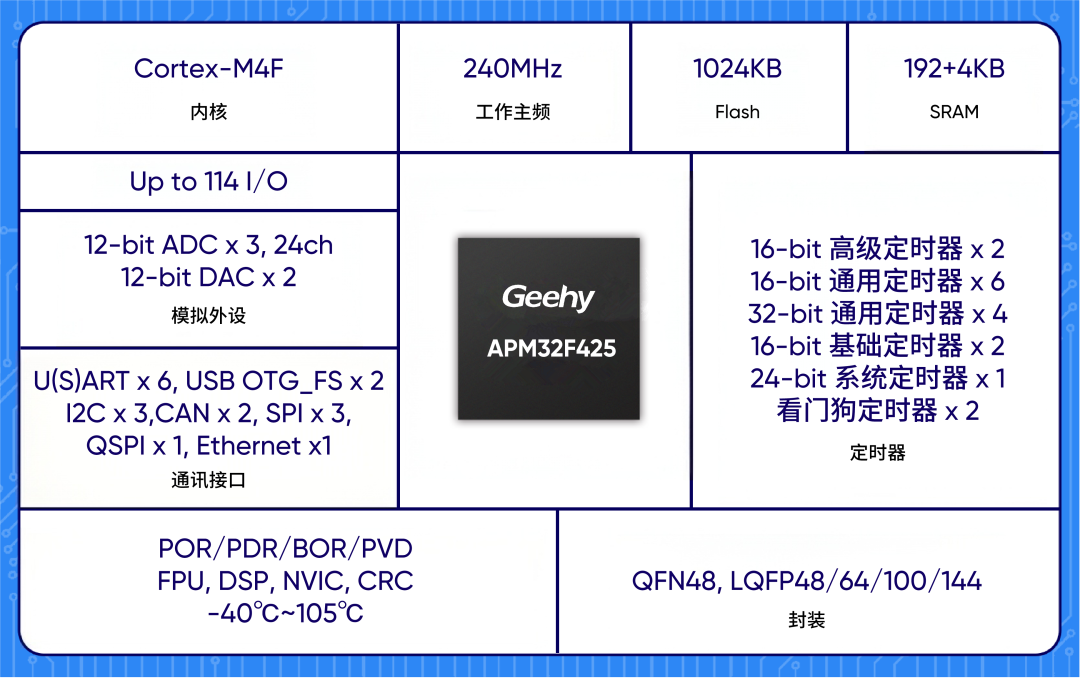

APM32F425高性能拓展型MCU產品介紹

APM32F425搭載Cortex-M4F內核，主頻240MHz，內置1024KB Flash、192+4KB SRAM，支持FPU浮點運算與DSP指令集，可為機器人關節復雜柔順控制、高速運算提供強勁算力；集成3個4MSPS采樣率的12位ADC，支持硬件過采樣，有效保障關節精準位置與力矩反饋；豐富的通信外設資源全面覆蓋工業接口，滿足關節伺服多場景高速互聯與穩定通信。

了解更多APM32F425高性能拓展型MCU產品詳情

GHD3440電機柵極驅動器產品介紹

GHD3440200V雙N溝道三相中壓高速柵極驅動IC，在機器人關節伺服系統中，位于功率級（三相逆變橋）與主控芯片之間，發揮信號放大與電平轉換、功率開關驅動、安全保護等功能。該芯片電源工作范圍5.5V～18V，內置250ns死區時間，集成輸入輸出下拉電阻，具備強驅動能力與高速響應等特性，可高效放大伺服控制信號，顯著提升機器人關節驅動效率與動態響應速度。

了解更多GHD3440電機柵極驅動器產品詳情

極海機器人智能關節伺服參考方案，以APM32F425主控強算力實現復雜柔順控制與高速閉環運算，搭配GHD3440高速驅動IC提升關節動態響應與驅動效率，精準滿足伺服系統高精度、快響應、小尺寸、低成本的核心需求，可為終端廠商提供一站式、高可靠的國產化機器人關節伺服解決方案。

目前，極海已正式推出機器人智能關節伺服參考方案，配套方案規格書、原理圖、軟件工程說明、上位機控制概要等技術文檔資料。
