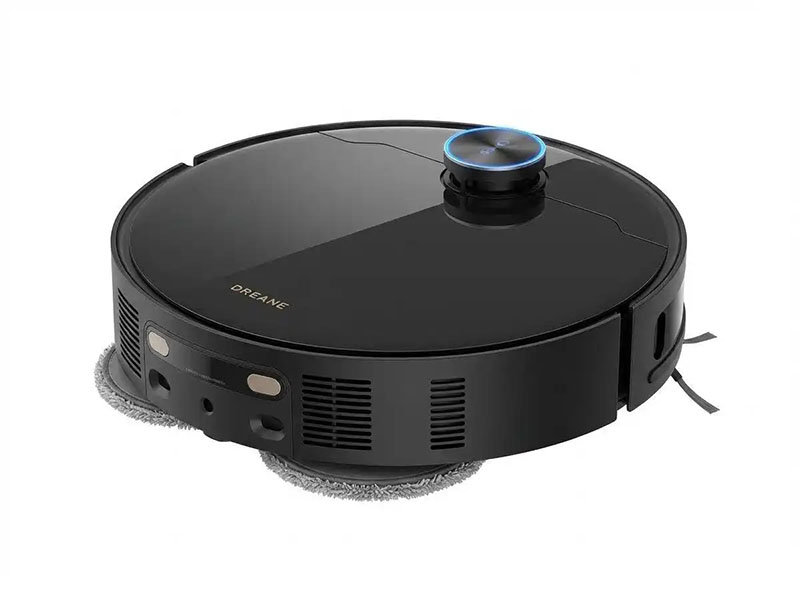

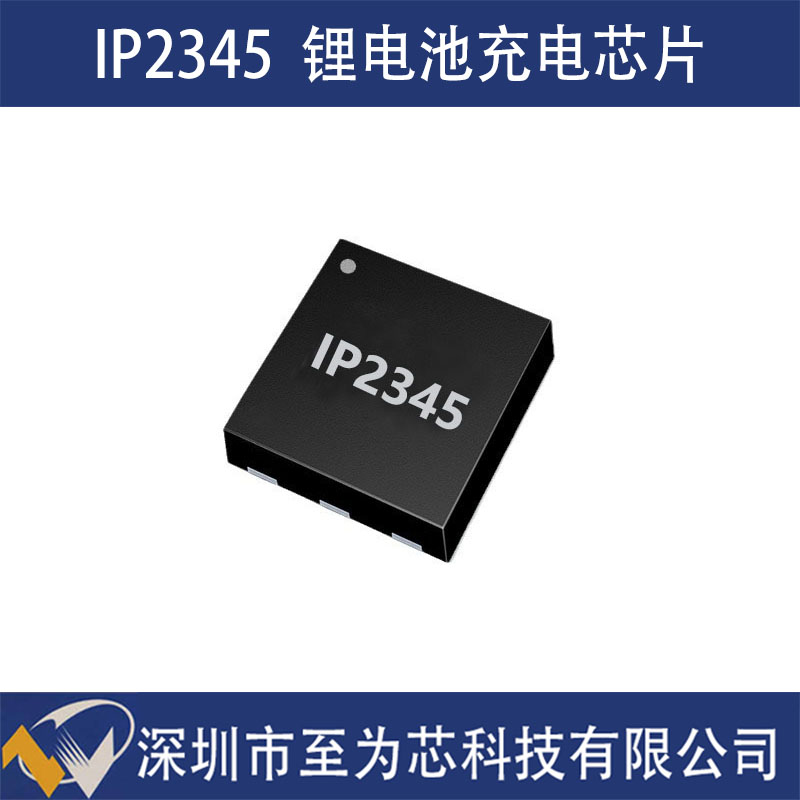

英集芯IP2345是一款應用于電動工具、吸塵器、智能音箱、掃地機器人等設備的異步升降壓鋰電池充電芯片。專為4-6節鋰電池設計，最大充電功率達30W。支持PD3.0等多種快充協議，實現快速充電。寬輸入電壓范圍5V-15V。支持I2C功能。便于與其他設備進行數據交互。外置 MOS 管，采用異步開關架構，開關頻率 300KHz，保證充電效率。采用 QFN24 封裝，體積小巧，便于集成到各類設備中。

一、異步開關架構，提升充電效率
英集芯IP2345 采用異步開關架構，具備升降壓調節能力。在輸入電壓高于、低于或等于電池電壓時，均可實現穩定充電，適應不同類型的電源輸入。該架構有助于降低能量轉換過程中的損耗，提升整體充電效率。

二、寬輸入電壓，兼容多種電源
芯片支持 5V 至 15V 的寬輸入電壓范圍，可適配 USB 接口電源、車載充電器及各類電源適配器，提升了設備的電源適配靈活性和使用便利性。

三、電量顯示直觀，便于狀態判斷
英集芯IP2345 配備 2LED 電量指示燈，通過燈光組合顯示電池電量狀態，用戶可直觀了解當前電量，便于合理安排充電時機。

四、I2C 接口與 ADC，支持智能管理
芯片內置 14bit ADC，可測量輸入電壓、輸入電流、電池電壓和電池電流等參數。通過 I2C 接口，這些數據可傳輸至外部設備，便于用戶進行遠程監控和充電策略調整，實現更精準的充電管理。

五、支持快充協議，縮短充電時間
英集芯IP2345 支持 PD 輸入快充協議及 DP DM 協議快充，具備較好的協議兼容性，可適配市面上多數主流快充充電器，減少用戶為不同設備配備多個充電器的需求。該芯片適用于 4 至 6 節串聯電池，最大充電功率為 30W，可滿足大容量電池的快速充電需求。

六、多重保護機制，提升安全性
在輸入保護方面，IP2345 支持輸入過壓、欠壓和過流保護，當輸入電壓或電流出現異常時，可自動切斷充電電路。在電池保護方面，芯片具備電池短路保護功能，并支持通過外接 NTC 電阻實現電池充電溫度監控，避免電池在過高或過低溫度下充電。此外，芯片內置過溫保護功能，并具備 4kV ESD 防護能力（含 CC1/CC2 引腳），提升了系統在不同環境下的穩定性和可靠性。

七、低功耗與緊湊封裝，適應便攜需求
英集芯IP2345 支持低功耗模式，待機狀態下電流可降至 10μA 以內，有助于減少待機功耗，延長設備續航。芯片采用 QFN24 封裝，體積較小，便于電路板布局，有利于設備的小型化設計。

八、適用場景廣泛

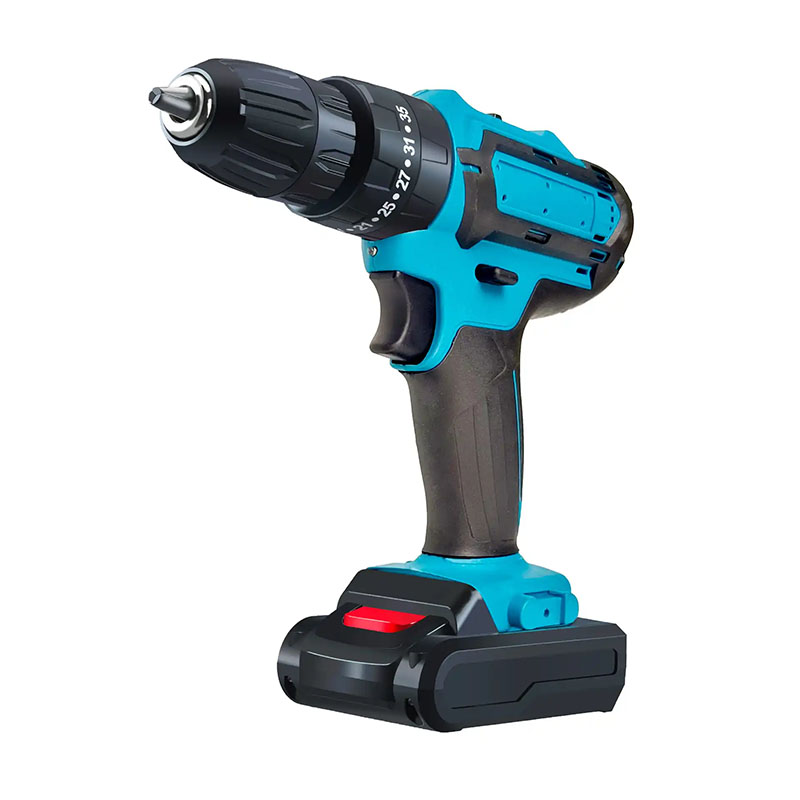

該芯片主要面向 4 至 6 節鋰電池的充電應用，適用于平板電腦、筆記本電腦、智能穿戴設備等便攜式電子產品，以及電鉆、電鋸、電動螺絲刀等電動工具領域。
英集芯 IP2345 在架構設計、充電效率、協議兼容性、保護機制及功耗控制等方面進行了綜合考慮，為 4 至 6 節鋰電池的充電提供了一種具備實用性的選擇。
