前言

調 LED 燈是不是總遇嗡鳴閃爍、壽命驟減?普通調光器沒法聯動智能家居，遠程控制成奢望?強電調光設備缺安全防護，使用提心吊膽?低亮度調光頻閃嚴重，細膩氛圍光難以打造?

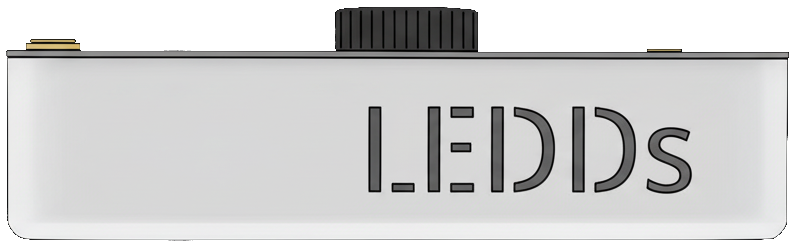

今天給大家?guī)?lái)這款基于 ESP32-C3 的開源 230V 后沿切相 LED 智能調光器!專為桌面燈具打造，采用后沿切相核心技術，完美適配 LED 容性負載，支持 Home Assistant 遠程控制 + 旋轉編碼器物理調節，多重安全防護 + 極致低功耗，軟硬件全開源易復刻，智能家居愛好者、硬件 DIYer 的桌面調光神器!

亮點 & 功能

后沿切相核心技術：采用后沿切相調光技術，通過在交流電半個周期末尾電壓接近 0 時)切斷電流調節功率，相比傳統前沿切相，從根源解決 LED 燈具痛點。

ESP32-C3 主控，智能家居深度聯動：搭載 ESP32-C3 RISC-V 微控制器，原生支持 WiFi/BLE 無線通信，完美適配智能家居生態。

雙模式控制自由選：支持Home Assistant 遠程控制，可接入智能家居系統，實現自動化調光、語音控制、旋轉編碼器物理調節，本地手動精準控光，也可作為 standalone 設備獨立使用，兼顧便捷性與實用性;

低功耗極致優化：待機功耗僅～0.3W，長期插電無負擔，節能又環保。

低噪無干擾：無可控硅導通時的電流沖擊，減少電路與燈具嗡嗡聲，降低對其他電子設備的 EMI 干擾，桌面辦公、休息場景更安靜;

固件燒錄與配置

固件配置與智能家居聯動

固件燒錄：基于 ESPHome 搭建開發環境，下載項目開源固件，按教程燒錄至 ESP32-C3;可自定義調光曲線、待機功耗等參數;

Home Assistant 接入：在 Home Assistant 中添加設備，配置 WiFi/BLE 連接，設置自動化規則(如 “日落自動開燈并調至 30% 亮度”“有人活動時調亮，無人時調低”);

本地控制調試：旋轉編碼器可調節亮度高低，按壓可切換調光模式，測試調光平滑度與響應速度，確保無頻閃、無噪音。

重要使用注意事項

僅限 230V AC 輸入，請勿接錯電壓;最大輸出功率 100W，避免接入大功率負載;

未通過安全認證，僅適合硬件愛好者實驗使用，不可作為合規墻裝調光器安裝于墻面;

無高壓操作經驗者請勿嘗試焊接與組裝，避免觸電風險;使用過程中若出現發熱、異響，立即斷電檢查。

核心參數

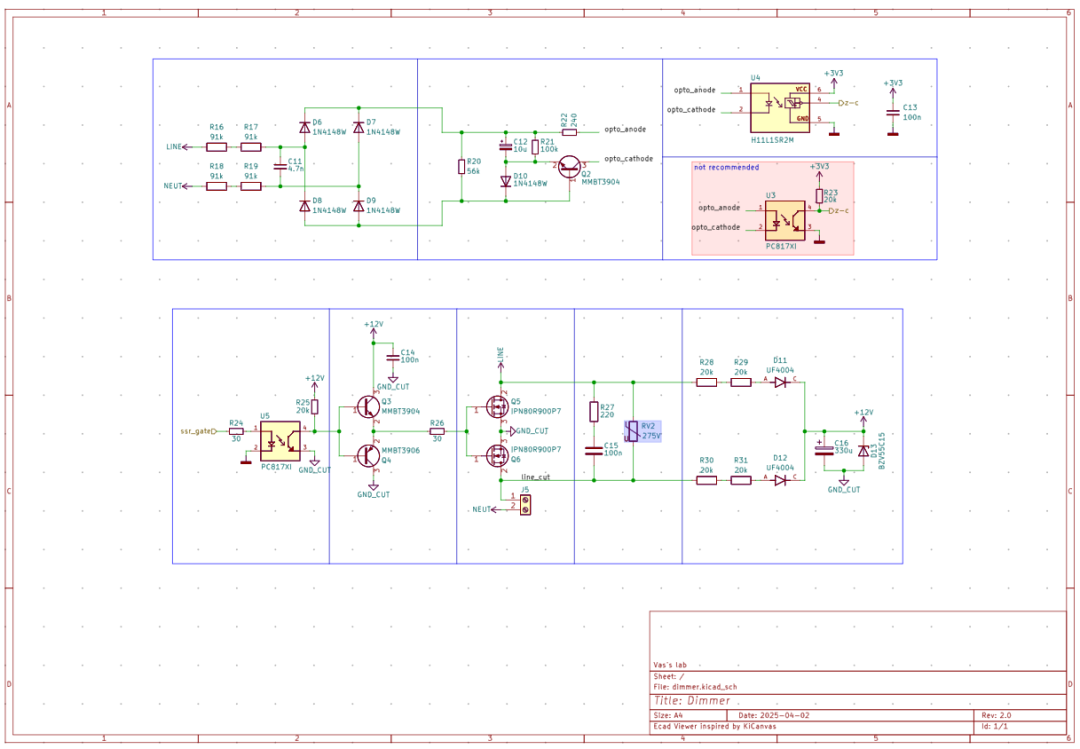

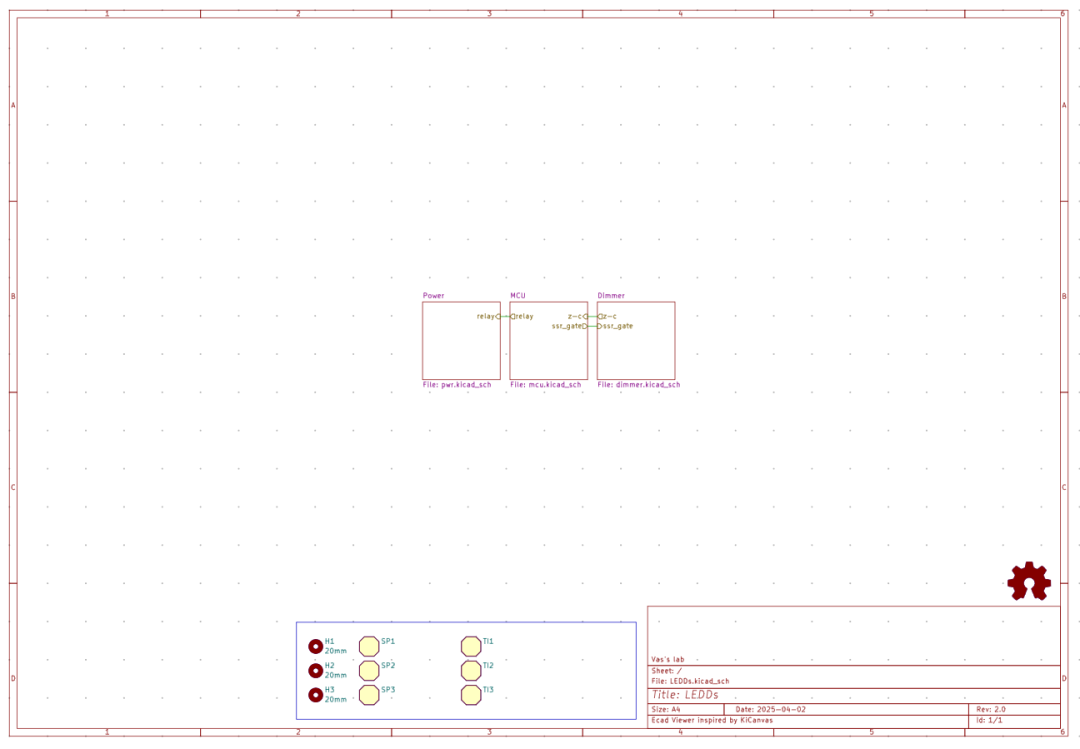

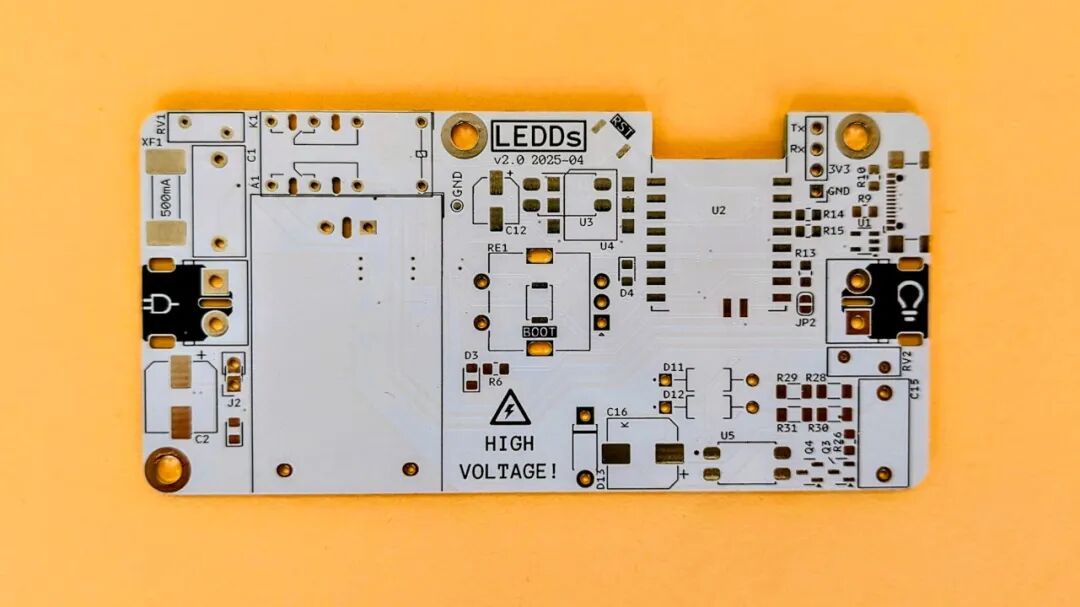

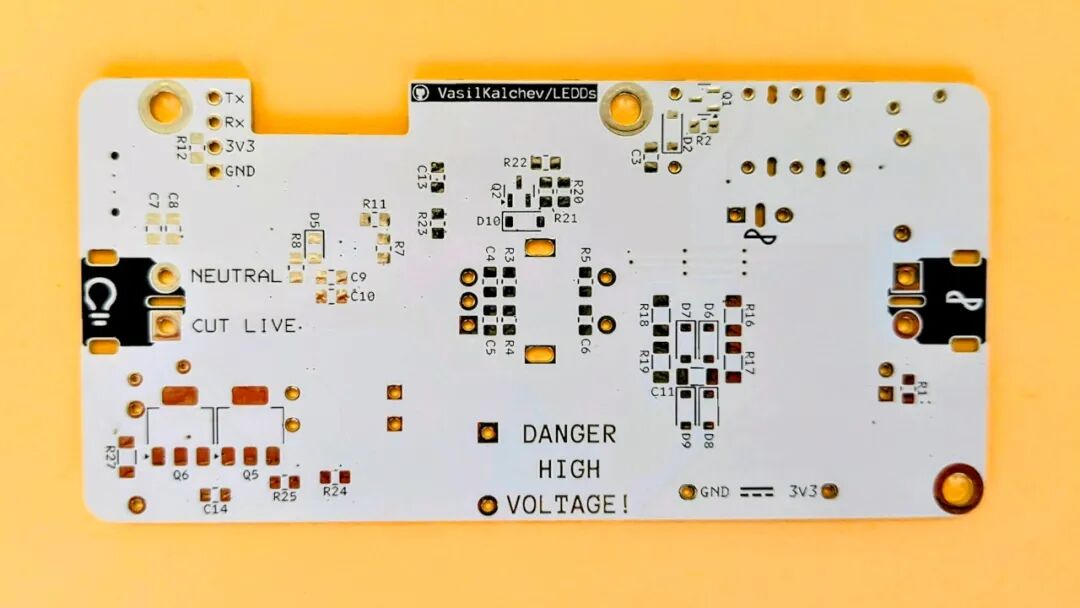

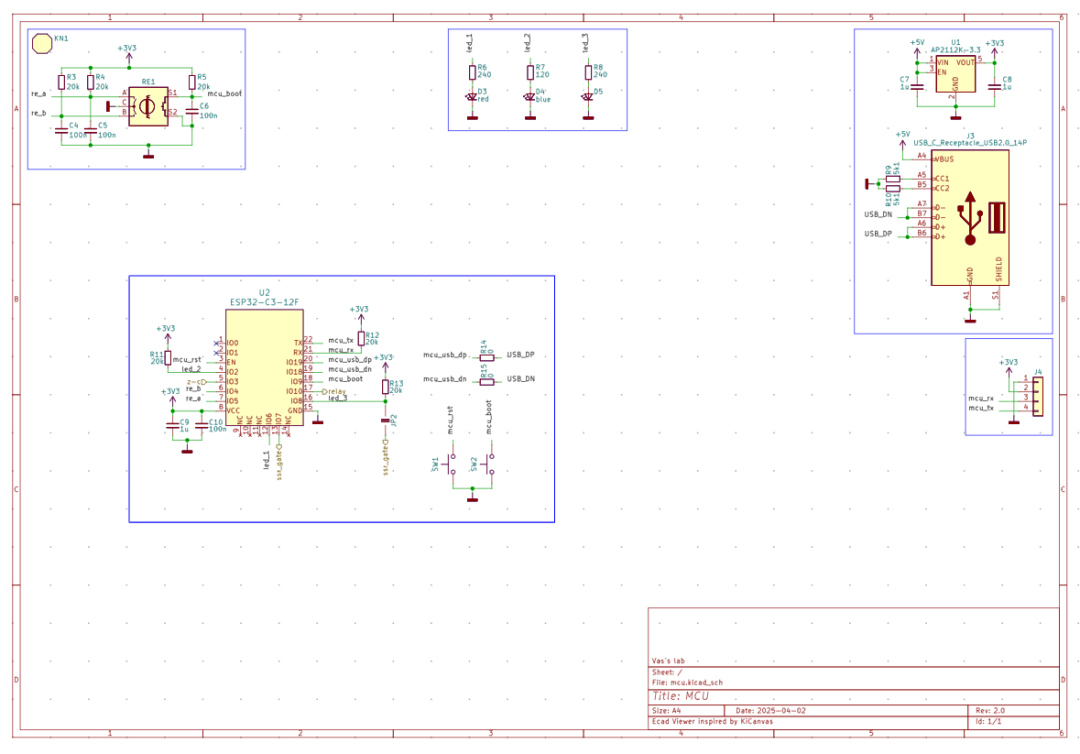

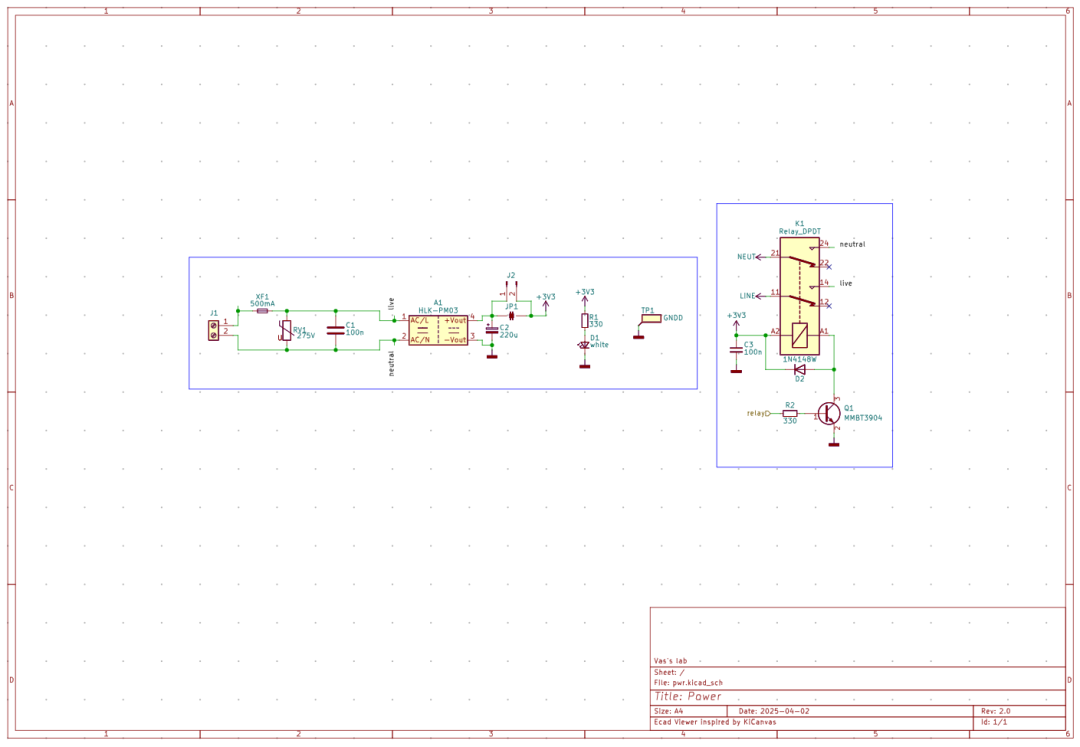

PCB圖&原理圖

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

項目地址：https://p.eda.cn/d-1353986107527659520

結語

這款 ESP32-C3 開源 230V 后沿切相 LED 智能調光器，完美解決了傳統調光器 “LED 適配差、干擾大、安全隱患” 的痛點，以后沿切相技術為核心，結合 ESP32-C3 的智能家居聯動能力與多重安全防護設計，成為桌面燈具調光的理想選擇。趕緊戳開閱讀原文解鎖全部設計文件，開始動手打造吧!歡迎在評論區分享你的 DIY 腦洞～
