直流高壓發生器是高壓絕緣測試、電力預防性試驗中最基礎也最核心的測試儀器，主要用于氧化鋅避雷器、高壓電纜、變壓器、絕緣子等設備的直流耐壓試驗與泄漏電流測量。它通過輸出穩定、純凈、可調的直流高壓，模擬設備在長期運行中承受的電場應力，從而判斷絕緣是否存在老化、受潮、局部缺陷等隱患，是保障電力系統安全運行的關鍵裝備。
從工作原理來看，現代高性能直流高壓發生器普遍采用中頻逆變 + 多級倍壓整流結構。市電輸入后先整流為直流，再通過 IGBT 逆變電路轉換為高頻交流電，經中頻變壓器升壓后，由高壓硅堆與電容組成倍壓回路，最終輸出平滑穩定的直流高壓。相比傳統工頻升壓方式，中頻方案體積更小、重量更輕、紋波更低、效率更高，特別適合現場移動試驗。

以該型號儀器舉例

以行業常用的MOEORW-HC3005 智能直流高壓發生器為例，該機型代表了當前工程化、智能化高壓測試設備的典型設計思路。整機采用分體式結構，高壓倍壓筒采用全固體絕緣封裝，抗震性強、不易受潮、免維護，同時大幅降低整機重量，便于變電站、線路現場搬運。控制部分采用 7 英寸彩色觸控屏，界面直觀，操作邏輯貼近工程人員習慣，能夠實時顯示電壓、電流、時間、溫濕度等關鍵信息，數據清晰易讀。
在輸出性能上，這款設備具備低紋波、高穩定、高精度三大特點。紋波系數控制在 0.5% 以內，輸出高壓平滑穩定，可有效避免因電壓波動造成的測試誤差。電壓穩定度高，即使電網電壓出現一定范圍波動，輸出仍能保持恒定，保證試驗結果真實可靠。測量精度達到較高水平，電壓與泄漏電流分辨率精細，能夠捕捉微小的絕緣異常變化，尤其適合氧化鋅避雷器這類對測試精度要求嚴格的場景。
智能化功能是現代直流高壓發生器的重要升級方向。MOEORW-HC3005 支持自動升壓、自動穩壓、定時試驗、自動降壓等全流程自動化模式，針對氧化鋅避雷器內置專用測試程序，可一鍵完成參考電壓與 75% 電壓下泄漏電流測量，大幅減少人工操作。針對電纜等大電容負載，設備具備軟啟動控制邏輯，避免瞬間沖擊電流導致保護動作，提升試驗成功率。同時支持數據存儲、打印、U 盤導出等功能，方便試驗記錄歸檔與報告生成。
安全設計貫穿整機每一處細節。設備具備完善的保護機制，包括過壓保護、過流保護、短路保護、接地檢測、零位聯鎖、硬件急停等多重安全措施，任何條件不滿足均無法啟動升壓，異常狀態下可快速切斷高壓，保障操作人員與試品安全。采用雙接地系統，控制箱與倍壓筒獨立可靠接地，進一步提升高壓試驗安全性。無線電流表的配置，使操作人員無需靠近高壓端即可讀取數據，顯著降低現場風險。
在實際工程中，直流高壓發生器的應用幾乎覆蓋全部高壓絕緣檢測場景：氧化鋅避雷器直流泄漏測試判斷老化與受潮狀態，電力電纜直流耐壓排查本體及接頭缺陷，變壓器、發電機、高壓開關、支柱絕緣子等設備絕緣評估均離不開穩定可靠的直流高壓源?？梢哉f，凡是需要驗證絕緣強度與絕緣完整性的場合，直流高壓發生器都是不可替代的標準裝備。

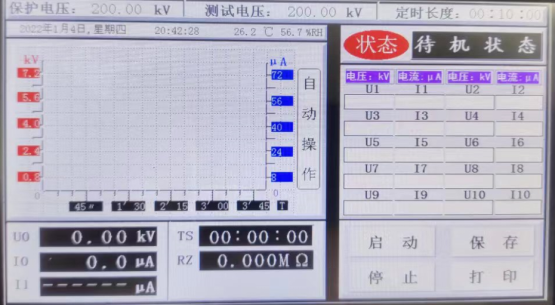

自動測試頁面

總體而言，一臺優秀的直流高壓發生器不僅是 “升壓裝置”，更是集高精度測量、智能化控制、高安全性、高可靠性于一體的專業測試系統。隨著電力系統向更高電壓、更智能運維方向發展，對高壓測試設備的穩定性、精度與易用性提出了更高要求。像 MOEORW-HC3005 這類兼顧性能與工程實用性的機型，也正是行業技術進步與現場需求結合的典型體現。
