剛?cè)胄锌床欢娐穲D怎么辦？很多電子新手剛?cè)胄袝r(shí)，面對密密麻麻的電路圖總會犯怵：“這么多元件和線路，到底從哪看起？”別慌！今天就帶大家拆解電路圖的核心邏輯，只要掌握這5大模塊，看懂電路圖真的沒那么難。

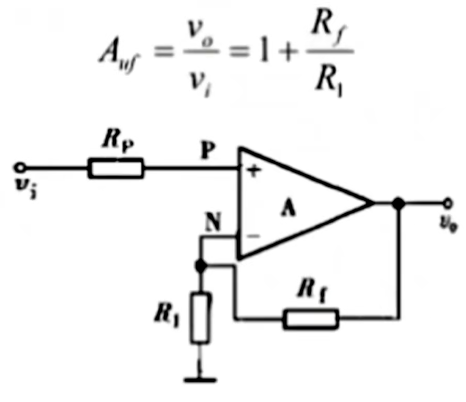

一、運算放大電路——電路的“智慧大腦”

運算放大電路就像電路的“大腦”，核心功能是信號放大與比較。比如常見的同相放大、反相放大電路，能把微弱的電信號放大到可利用的程度；電壓比較電路則能判斷輸入信號的高低，是很多邏輯控制的基礎。從運算放大電路入手，能快速理解電路如何“處理”信號。

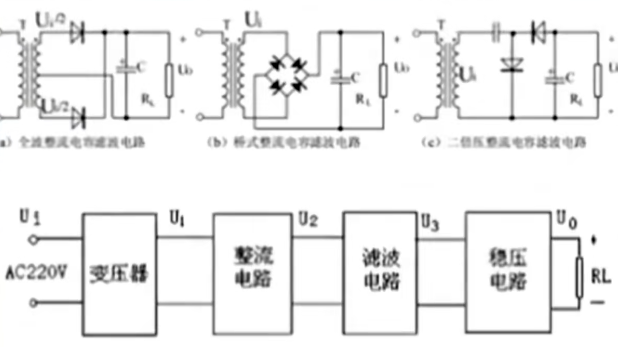

二、電源電路——芯片的“能量心臟”

電源電路是所有芯片的能量來源，電路穩不穩全靠它。小到簡單的線性穩壓電路（如LDO），大到復雜的開關電源電路，都在為芯片提供穩定的電壓?？炊娫措娐?，你就能明白“芯片吃多少電、怎么供電”，這是電路穩定工作的前提

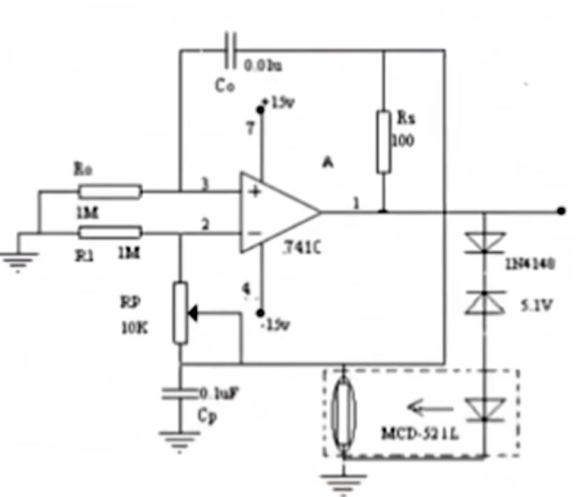

三、信號產生電路——信號的“制造工廠”

信號產生電路專門負責“造信號”，像振蕩器、波形發生器都屬于這類。比如RC振蕩器能產生正弦波，方波發生器能輸出數字電路常用的方波信號。沒有這些電路，后續的信號處理、控制就成了“無米之炊”。

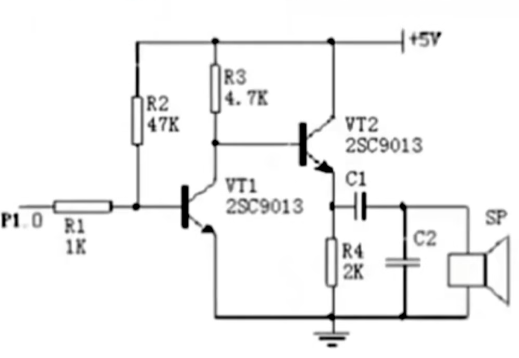

四、信號處理電路——信號的“凈化車間”

信號處理電路負責放大、整形、濾波，把原始信號“變干凈”。比如放大電路能增強信號幅度，濾波電路能濾除雜波干擾，整形電路能把不規則的信號整成標準波形。有了它，信號才能準確傳遞和利用。

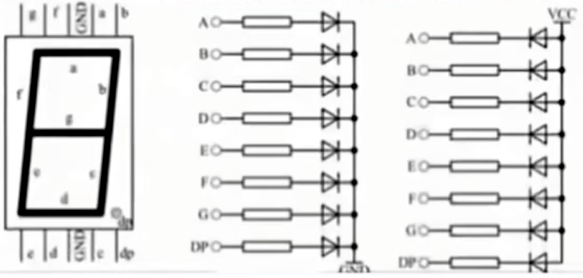

五、顯示電路——電路的“可視化窗口”

顯示電路的作用是把電路工作結果可視化，像數碼管、LCD顯示屏都屬于這類。比如數字萬用表的屏幕、家電的顯示面板，都是靠顯示電路讓我們“看明白”電路在干什么。

其實，看懂電路圖的關鍵是先拆解模塊，再串聯邏輯。從這5大模塊開始學，一步步積累，你會發現電路圖的邏輯其實很清晰。
