上期內容我們認識了OSI七層模型的通用框架。今天，讓我們走進WiMi-net協議棧，看看這套經典理論如何在Sub-GHz頻段落地生根。

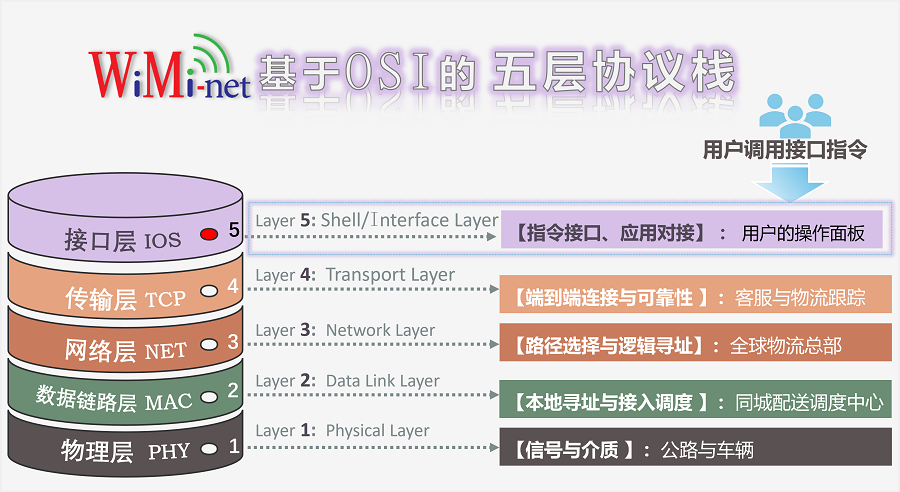

WiMi-net采用基于OSI模型的五層架構，將物理層、鏈路層、網絡層、傳輸層、接口層有機整合，在保留OSI分層思想的同時，實現了化繁為簡的工程化落地。這次我們直接按WiMi-net的實際五層架構來介紹，化繁為簡，直擊核心。

在正式開始之前，先明確WiMi-net的技術定位：有中心的自組網通信協議棧。它采用主站集中管理+節點動態中繼的架構，所有終端節點最終與主站通信，節點之間可自動中繼，形成星狀網、樹狀網或鏈狀網。既具備自組網的靈活覆蓋能力，又保留了集中控制的確定性和低功耗優勢。

下面，我們從底層向上，逐一認識這五層。

最底層：物理層PHY（公路與車輛）

【關鍵詞：信號與介質】

物理層是協議棧的最底層，直接與硬件打交道。它定義了如何通過天線、射頻芯片等物理媒介傳輸0和1的原始比特流。

像快遞運輸中的“公路和車輛”，這一層關心的是電壓大小、頻率高低、傳輸速率等最基礎的硬件規范。在WiMi-net中，物理層負責驅動射頻芯片，完成硬件的初始化、報文收發、信道切換、頻率校準等基礎工作。

就像快遞小哥，不管包裹里是什么，他負責安全、準確地把包裹送到下一個站點。在Sub-GHz頻段，物理層需要應對復雜的電磁環境，確保信號的穩定收發。

第二層：鏈路層MAC（同城配送調度中心）

【關鍵詞：本地尋址與接入調度】

當多個節點同時想要發送數據時，就會發生“碰撞”。鏈路層就是解決這個問題的關鍵。

相當于“同城配送中心”，負責在同一網絡內的點對點數據傳輸。它把比特流組織成“數據幀”，通過MAC地址識別設備，并提供差錯檢測功能。

在WiMi-net協議棧中，鏈路層采用TDMA（時分多址）技術，像交通調度員一樣，為每個節點分配時隙。節點需要發送數據時，必須先向調度員“請求”時隙，得到“確認”后才能發送，發送完畢后再“釋放”時隙。通過排隊機制，讓大量節點有序地接入網絡，避免了無序競爭導致的網絡癱瘓。

關于MAC地址的小知識：每塊網卡出廠時都被燒制上一個世界唯一的MAC地址。這就像每個人的身份證號，是設備入網的“許可證”。

第三層：網絡層NET（全球物流總部）

【關鍵詞：路徑選擇與邏輯尋址】

這是網絡世界的“全球物流總部”，核心任務是跨網絡尋址和路由選擇。我們熟悉的IP地址就在這一層定義。

IP地址有點像酒店地址，公網IP是酒店的具體位置，私有IP像酒店中的各個房間號。每個酒店可能都有101房間，但酒店的位置各不相同。而MAC地址是人的身份證號，要找這個人，得先知道他的地址——這就是IP地址的作用。

在WiMi-net中，網絡層實現16位網絡地址和64位MAC地址的尋址、翻譯和路由；實現任意節點到任意節點的全局網絡路徑生成、解析和路由切換工作。

WiMi-net的網絡層如何實現有中心自組網？

• 主站統一計算路由：網絡中的主站負責收集全網拓?fù)湫畔ⅲ瑸槊總€(gè)節點計算最優路徑，確保數據傳輸?shù)拇_定性。
• 節點動態中繼：當節點距離較遠或有遮擋時，可自動通過其他節點中繼，形成樹狀或鏈狀結構，樹根始終是主站。
• 鏈狀網適配：當節點呈線性布局時（如管道監測、道路照明），網絡可自動形成鏈狀拓?fù)?，?shù)據沿鏈條逐級中繼，最終匯聚到主站。
• 自動拓?fù)湫迯?fù)：節點根據信號質量動態調整中繼路徑，當某中繼節點故障時，子節點自動切換到其他可用中繼。
• 無論網絡拓?fù)淙绾巫兓?，網絡層都能動態切換路由，確保數據最終到達目的地。

第四層：傳輸層TCP（客戶服務與物流跟蹤）

【關鍵詞：端到端連接與可靠性】

如同“快遞公司的客戶服務部門”，確保整個運輸過程完整可靠。它管理數據的分段、重組、排序和流量控制，解決“數據是否完整到達”的問題。

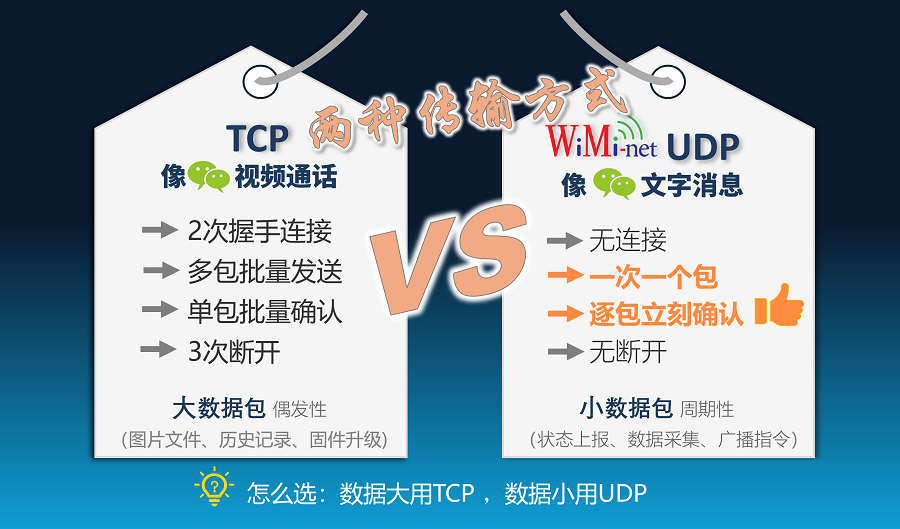

在WiMi-net協議棧中，傳輸層提供兩種傳輸方式，您可以根據業務場景靈活選擇：

??TCP方式（像微信視頻通話）

2次握手建立連接；多包批量發送（大數據塊切分為多個數據包，分批發送）；批量確認（接收方返回接收掩碼，告知哪些包已收到）；重傳機制（發送方根據掩碼推算出漏包，重復發送）；3次斷開釋放連接。

適用場景：大數據包、偶發性傳輸（圖片文件、歷史記錄、固件升級）

??UDP方式（像微信文字消息）

無連接（無需握手，直接發送）；一次一個包（每次只發送一個數據包）；逐包立刻確認（對方收到后立即返回確認）。

適用場景：小數據包、周期性傳輸（狀態上報、數據采集、廣播指令）

WiMi-net的UDP設計：不同于傳統UDP的“發完不管”，我們?cè)跓o連接的基礎上增加了確認機制，實現了“快速且可靠”的傳輸效果。這是WiMi-net協議棧在工業物聯網場景下的獨特優化。

第五層：接口層IOS（用戶的操作面板）

【關鍵詞：指令接口、應用對接】

如果把整個WiMi-net協議棧比作一臺高度精密的機器，那么接口層就是這臺機器的操作面板。它并不直接處理用戶的業務邏輯（比如判斷溫度是否超標），而是提供了一套清晰、標準的控制指令，共計128條二進制指令集。

用戶運行在單片機上的應用程序，只需像按動面板按鈕一樣調用這些指令，即可輕松實現數據收發、狀態讀取、參數配置等操作。至于指令背后的復雜流程（如數據如何封裝、如何調度、如何加密），全部由下層協議棧自動完成。

接口層IOS集成了哪些上層能力？

在OSI七層模型中，會話層和表示層的功能，在WiMi-net中被整合進了接口層，由協議棧內部自動完成：

會話管理（原會話層）：建立和維護通信雙方的會話連接，提供端到端的CCITT-CRC32校驗，讓發送端和接收端能立刻知道報文是否有差錯。支持?jǐn)帱c(diǎn)續傳，對于傳送大文件極為重要。

數據安全（原表示層）：解決不同系統之間的數據格式差異（如大端/小端模式）。

用戶完全無感：所有這些能力，用戶都無需單獨處理。調用發送指令時，協議棧自動判斷是否需要格式轉換、是否需要加密、是否需要建立會話，一切都在“操作面板”之下靜默完成。

IOS是InputOutputShellLayer（輸入輸出殼層）的縮寫，它的角色至關重要。通俗地說，如果把底層協議棧比作一個功能強大的“引擎”，那么IOS就是引擎上的“油門、剎車和儀表盤”，用戶只需要學會操作這幾個部件，就能駕馭整輛車，而無需打開引擎蓋研究內部構造。

總結：五層架構，化繁為簡

從物理層到接口層，WiMi-net用五層架構完整實現了OSI七層模型的核心功能，構建了一個有中心的自組網通信協議棧。

技術定位：采用主站集中管理+節點動態中繼的架構，網絡形態可以是星狀網（節點直連主站）、樹狀網（節點通過中繼多跳接入）或鏈狀網（線性布局，逐級中繼）。主站統一分配時隙、計算路由，確保數據傳輸?shù)拇_定性；節點之間可根據信號質量自動調整中繼路徑，實現網絡的自我修復。

用戶體驗：我們將上三層（會話、表示、應用）的能力濃縮進接口層的128條二進制指令集中，讓用戶在享受完整協議棧能力的同時，無需面對復雜的上層協議細節，所有加密、校驗、會話管理，都在調用指令的那一刻由協議棧自動完成。

這種設計既保留了OSI模型的層次清晰性，又在實際應用中實現了化繁為簡：給用戶最簡潔的操作面板，把復雜留給內部。
