差動線驅動（Differential Line Driver）和集電極開路（Open-Collector）是兩種截然不同的信號輸出電路，它們?cè)?strong>信號傳輸方式、抗干擾能力、傳輸距離和應用場景上有本質區別。

簡單來說，集電極開路是一種結構簡單、電平靈活的“開關”，但速度慢、距離短；而差動線驅動是一種抗干擾能力強、適合高速長距離傳輸?shù)摹捌胶怛?qū)動”方案。

下面通過幾個關鍵維度來對比它們的核心區別：

1. 信號傳輸方式

集電極開路 (OC)：單端信號。輸出端只有一個信號線，電壓是相對于地（GND）來測量的。它本身不能輸出高電平，必須外接一個上拉電阻到電源才能工作。

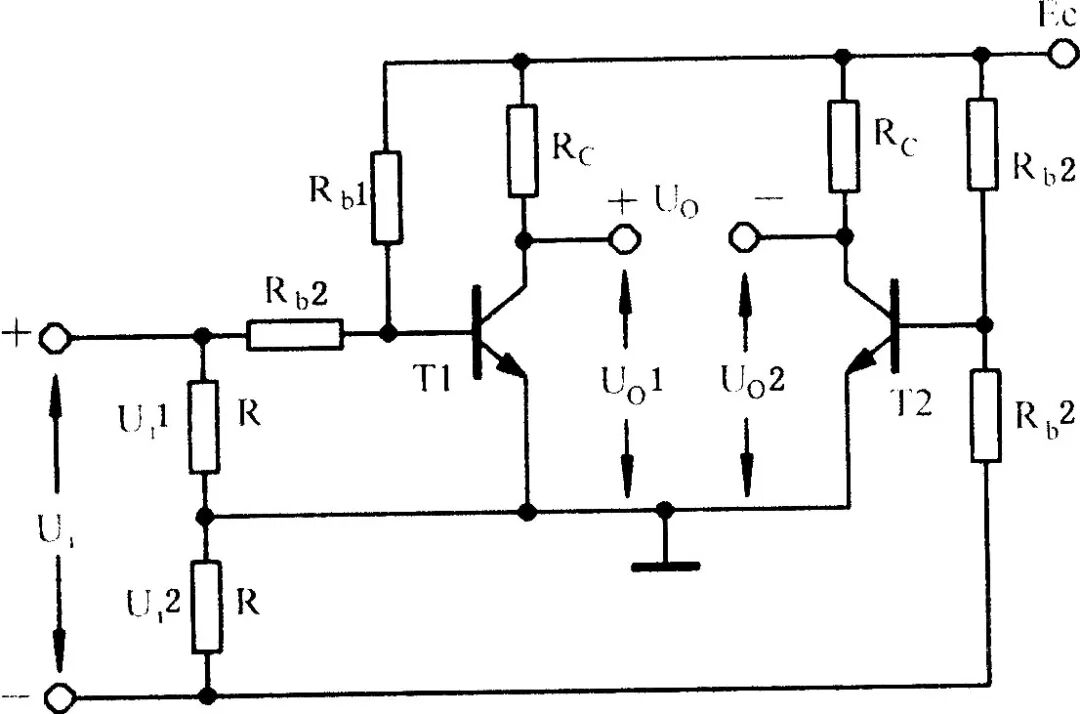

差動線驅動：差分信號。每一路信號都由一對線（如A和/A）組成，兩者電壓相反。接收端通過比較這兩條線的電壓差來判斷信號狀態，不依賴公共地。

2. 抗干擾能力

集電極開路 (OC)：差。由于是單端傳輸，長距離傳輸時，外部電磁干擾（EMI）會疊加在信號上，導致接收端誤判。

差動線驅動：強。這是它最大的優勢。干擾通常會等量地同時加到一對差分線上，由于接收端只取兩信號的差值，干擾在計算中相互抵消（共模抑制），從而不影響信號質量。

3. 傳輸距離與速度

集電極開路 (OC)：短距離、低速。由于受上拉電阻和線纜電容構成的RC時間常數影響，信號上升沿會變緩，限制了通信速率。通常推薦傳輸距離在1米以?xún)?nèi)，速度一般在20kHz-100kHz左右。

差動線驅動：長距離、高速。差分信號可以抵消外部干擾，信號幅值也相對穩定。標準RS-422/485差分驅動技術，傳輸距離可達100米以上，速度可達10MHz甚至更高。

4. 電壓電平與兼容性

集電極開路 (OC)：非常靈活。通過選擇上拉電阻所接的電源電壓（Vpull-up），可以輕松實現不同電壓系統（如5V系統驅動24V繼電器或12V傳感器）之間的接口，無需額外電平轉換芯片。

差動線驅動：相對固定。通常遵循特定的電氣標準（如RS-422、TTL差分），其電壓擺幅和共模電壓范圍有明確限制，一般用于匹配特定電壓的系統。

5. 典型應用場景

集電極開路 (OC)：

簡單的開關量信號（如限位開關、光電傳感器輸出）。

用于驅動LED指示燈、小型繼電器。

低速編碼器（如NPN型編碼器）輸出。

實現“線與”邏輯（多個OC門可直接并聯，共用一個上拉電阻）。

差動線驅動：

伺服電機或步進電機的高速、高精度反饋編碼器（通常標記為L(zhǎng)ine Driver或差分編碼器）。

工業現場總線（如RS-485、CAN總線）。

需要在復雜電磁環境（如電焊車間、變頻器附近）下長距離傳輸信號的場景。

總結

為了幫助你更直觀地記憶，可以這樣理解：

如果系統對可靠性、長距離和高速有要求，差動線驅動是首選；如果只是簡單的信號指示、電平轉換或短距離慢速通信，集電極開路則更具成本優勢。
