在高精度定位、自動駕駛、無人機、測繪與機器人等領域，RTK（實時動態差分）是實現厘米級定位的核心技術。而NTRIP作為互聯網環境下傳輸 RTCM 差分?jǐn)?shù)據的事實標準，承擔著基準站與流動站之間差分?jǐn)?shù)據可靠傳輸?shù)年P(guān)鍵作用。

一、什么是NTRIP？

NTRIP（Networked Transport of RTCM via Internet Protocol）是一種基于 TCP/IP 與 HTTP 思想設計的應用層協議，本質上是基于 HTTP/1.1 協議的改進版，專門用于在互聯網 / IP 網絡中傳輸 GNSS 差分電文（以 RTCM 格式為主），是網絡 RTK / CORS（連續運行參考站）系統的標準傳輸協議。

1.協議定位

面向連續、低延遲、高可靠的差分?jǐn)?shù)據流傳輸，不同于普通的網頁請求，Ntrip連接一旦建立，Server就會持續不斷地向Client推送二進制數據流；

掛載點機制，專為多基站、多用戶、廣域覆蓋的定位服務設計，一個服務器可以提供多個掛載點，每個掛載點代表不同的基準站數據源；

不修改RTCM內容，僅負責數據的封裝、傳輸與分發。

2.協議棧

Ntrip協議層級架構如下：

應用層：RTCM 差分電文、NTRIP 協議交互

傳輸層：TCP

網絡層：IP

物理層：4G/5G/Wi-Fi/以太網

3.關鍵技術概念解析

（1）Mount Point（掛載點）

用于標識一組差分服務：基站、星座組合、電文格式、更新率

客戶端必須指定掛載點才能訂閱對應差分?jǐn)?shù)據

（2）Source Table（源表）

Caster 向 Client 提供的服務列表

包含掛載點、坐標、格式、參考站、狀態等信息

是客戶端自動 / 手動選擇服務的依據

（3）NTRIP版本

NTRIP 1.0：早期版本，功能有限

NTRIP 2.0：當前主流，支持用戶認證、GGA 上傳、多星座、長源表，兼容所有現代 CORS 系統

二、NTRIP系統架構與三大角色

NTRIP 采用典型的客戶端 — 服務器 — 中心轉發架構，整體鏈路由數據源頭、中轉調度中心和終端接收端三類實體協同完成，各類實體職責明確、相互依賴，共同構成完整的差分?jǐn)?shù)據傳輸體系。

1.NTRIP Server/Source

NTRIP Server/Source部署于GNSS基準站，是整個差分?jǐn)?shù)據鏈路的源頭。它負責實時采集基準站的原始衛星觀測數據，按照標準格式生成RTCM差分電文，并通過IP網絡將差分?jǐn)?shù)據持續推送至NTRIP Caster，為上層系統提供穩定、可靠的原始差分?jǐn)?shù)據源。

2.NTRIP Caster

NTRIP Caster部署在CORS平臺或差分?jǐn)?shù)據中心，是系統的調度與轉發核心。它統一接收并管理來自多個基準站NTRIP Server的差分?jǐn)?shù)據，維護掛載點配置、用戶權限認證與源表信息，在完成客戶端身份校驗后，根據指定掛載點將對應的RTCM數據流分發給下游終端。

3.NTRIP Client

NTRIP Client通常集成在GNSS接收機、定位SDK、自動駕駛域控制器或無人機飛控等終端設備中，作為差分?jǐn)?shù)據的接收與使用端。它主動與NTRIP Caster建立連接，完成身份認證并訂閱目標掛載點，周期性上傳GGA定位信息以適配廣域差分服務，在接收RTCM數據后將其送入RTK解算模塊，最終輸出厘米級定位結果。NTRIP系統架構與三大角色示意圖

NTRIP系統架構與三大角色示意圖

NTRIP 的工作流程分為鏈路建立與數據交互兩個階段，

首先由基準站NTRIP Server向Caster上傳RTCM數據，流動站以NTRIP Client身份連接Caster的IP與端口，通過用戶名、密碼和掛載點完成鑒權，Caster驗證通過后建立長期數據通道。

進入數據交互階段后，客戶端按固定周期上傳GGA語句用于位置匹配與服務調度，Caster持續下發RTCM 3.2/3.3差分電文，終端將接收機原始觀測值與差分?jǐn)?shù)據聯合進行RTK解算，從而實現高精度定位輸出。

三、NTRIP的工作拓?fù)浣Y(jié)構

在標準NTRIP架構中，NTRIP Server與NTRIP Client不直接建立連接，所有數據交互必須經過 NTRIP Caster 轉發，因此嚴格意義上不存在Server與Client直連的1對1、多對1等拓?fù)浣Y(jié)構，但從數據服務與調度邏輯上可分為多種組網模型。

1.一對一 (1:1) —— 專線專用模式

架構： 一個基準站（Source）通過Caster僅為一個特定的移動站（Client）提供服務。

場景： 私有的小型工程測繪、科研單位的精密定軌實驗、實驗室驗證、短距測試

特點： 數據安全性極高，帶寬占用恒定且極小。在Skydel仿真中，這是最基礎的“一個基站模擬實例對一個射頻流動站”的模式。

2.一對多 (1:N) —— 公共廣播/星基增強模式

架構： 一個基準站（或一個 Vrs 虛擬掛載點）的數據通過 Caster 同時分發給成百上千個Client。

場景：這正是RTK最主流、最標準的工作模式。 單個基準站覆蓋一片區域，供多臺無人機、多臺車機、多個測量設備使用。

特點： 資源利用率最高。對于Caster的下行帶寬有一定要求。

3.多對一 (N:1) —— 位置解算匯聚模式

架構： 多個基準站（Source）的數據匯聚到一個Caster，但由于Client的物理位置在移動，Caster會根據Client上傳的GGA坐標，動態切換最合適的那個 Source給Client。

場景： 大規模路測、跨省物流監控、廣域CORS系統、自動駕駛、高精度定位服務等網絡RTK服務

特點： 對于Client而言，它只看一個掛載點，但背后有完整的基準站網支撐。

4.多對多 (N:N) —— 現代 CORS 聯網模式

架構： 多個數據源與海量移動端通過一個（或一組級聯的）Caster進行復雜交換。

場景： 國家級地基增強系統，商用CORS

特點： 這種拓?fù)湎?，NTRIP Caster實際上變成了一個“高并發數據路由器”，負責權限校驗、位置匹配、計費以及負載均衡。

四、Skydel RTCM插件的NTRIP播發

在現實世界中，NTRIP Source是由物理基準站（Base Station）接收機生成的。但在HIL（硬件在環）測試中，為了消除天氣、遮擋等不可控因素，我們需要一個“完美受控”的基準站。

Skydel RTCM插件便承擔了這一角色：它基于Skydel核心引擎計算出的衛星軌道、大氣延遲（電離層/對流層）以及多路徑效應，實時生成符合RTCM 3.3標準的差分修正報文。

Skydel RTCM插件允許模擬來?基站的RTCM 3.3消息，而無需為基站接收器?成真實的射頻信號。 RTCM消息可以通過串行端口連接或NTRIP 從 Skydel 應?程序流式傳輸?shù)搅鲃诱窘邮掌?。Skydel RTCM插件允許RTCM3數據流式傳輸?shù)酱卸丝冢–OM 端口）或使?NTRIP協議的?絡。根據選擇的RTCM3輸出類型，可以使?各種連接?案。

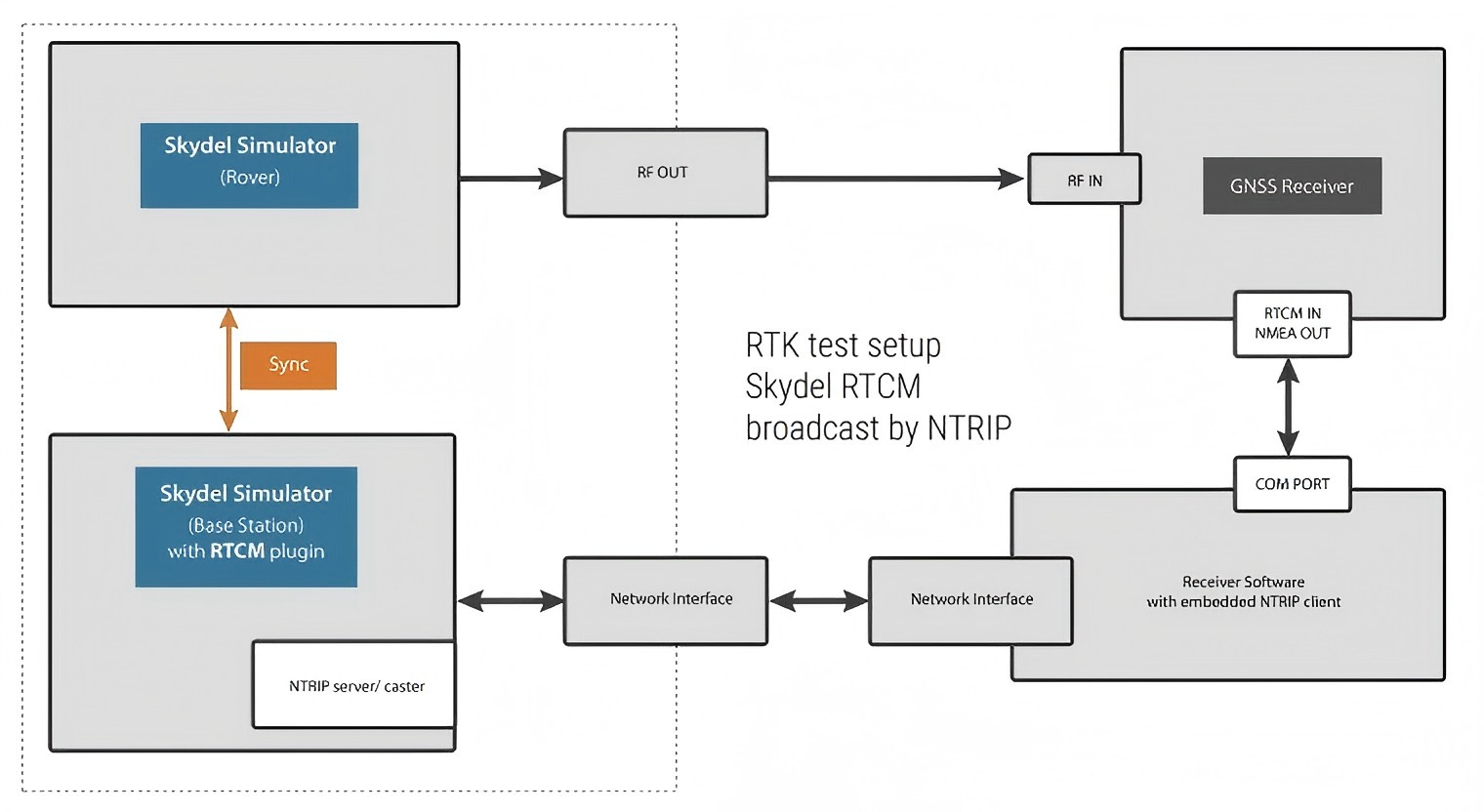

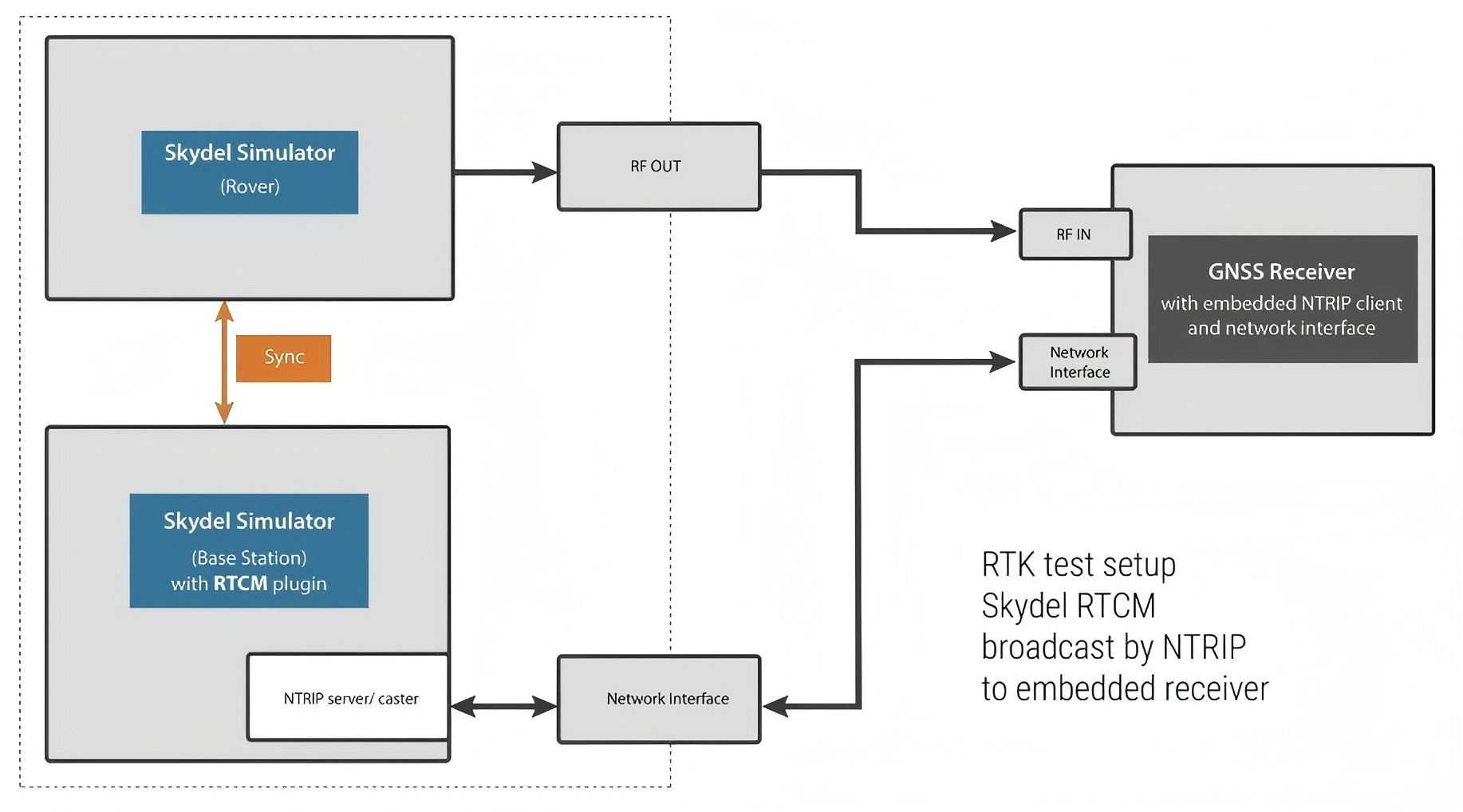

嵌?NTRIP Client的GNSS接受機測試連接示意圖 獨立NTRIP Client測試連接示意圖

在 Skydel 的高精度仿真架構中，RTCM插件突破了傳統 NTRIP角色分立的限制。它通過集成嵌入式Caster功能，使得流動站（Rover）能夠跳過第三方中轉服務器，直接通過TCP/IP鏈路訂閱模擬基站生成的RTCM 3.3數據流。它在宿主機上開啟監聽端口，直接接受來自流動站（Rover）或 SDK的連接請求。

這種模式下，它即是數據的生產者，也是分發者。這種‘源即服務’的模式顯著降低了測試系統的復雜度，并確保了差分修正信息與射頻信號在納秒級的時間同步。

總結

NTRIP協議是GNSS邁向互聯網時代的橋梁，打破了電臺傳輸?shù)木嚯x限制。NTRIP是廣域、實時、多用戶場景下RTK差分?jǐn)?shù)據傳輸?shù)臉?biāo)準解決方案，其基于成熟IP網絡，具備高可靠、易部署、廣覆蓋的特點，已成為高精度定位領域的基礎設施級協議，為自動駕駛、智能裝備、智慧測繪等領域的規?；涞靥峁┝岁P(guān)鍵支撐。
