前言

商用旗艦游戲鼠標價格居高不下，性價比拉胯?自帶外殼手感不合手，沒法適配專屬抓握習慣?游戲鼠標用久了按鍵雙擊、延遲卡頓，體驗大打折扣?想定制專屬游戲鼠標，卻缺從機械設計到嵌入式固件的完整開源方案?

今天給大家?guī)磉@款DIY游戲鼠標!圍繞 PMW3360 旗艦游戲傳感器打造，搭載 RP2040 主控，55g 超輕量人體工學設計，實現零延遲按鍵消抖 + 1000Hz 游戲級回報率，覆蓋機械設計→電子電路→嵌入式固件全開發流程，軟硬件全開源且支持高度定制，硬核游戲玩家、硬件 DIYer、極客愛好者的專屬定制神器，更是學習輸入設備底層原理的優質教學項目!

亮點 & 功能

游戲級低延遲體驗拉滿：核心搭載 PixArt PMW3360 專業游戲傳感器，主打無平滑處理的低延遲運動跟蹤，鼠標移動響應極快，精準捕捉每一個操作細節，適配 FPS、MOBA 等各類電競游戲;搭配零延遲按鍵消抖技術，按鍵反饋清脆，長期使用也不會出現功能故障，耐用性與體驗感雙在線。

1000Hz 滿速回報率：原生支持1000Hz 游戲級回報率，數據傳輸刷新率拉滿，鼠標移動與屏幕光標聯動無任何滯后感，大幅提升游戲操作的精準度與跟手感，相比普通低回報率鼠標，在高速走位、精準瞄準等操作中優勢顯著。

55g 超輕量+指紋抓握人體工學：整機僅 55g 超輕量打造，徹底擺脫傳統游戲鼠標的厚重感，長時間握持游戲也不會累手，大幅降低手腕負擔;外殼采用指紋抓握適配的人體工學設計，貼合手部曲線，握持更穩固，還額外配備中鍵功能，兼顧游戲操作與日常辦公使用，實用性拉滿。

RP2040 主控 + Mbed OS 固件：搭載 RP2040 高性能微控制器，固件基于 Mbed OS 開發，源碼完全開源，支持玩家根據自身需求調整傳感器參數、按鍵邏輯、回報率等核心設置;無需復雜的開發基礎，跟著教程即可完成固件燒錄與調試，輕松打造專屬的鼠標操作邏輯。

制作與使用要點

全流程制作步驟

3D 打印外殼：下載項目Case Model目錄下的 STL 文件，選擇合適的 3D 打印材料(推薦樹脂 / PLA+)，注意調整打印方向與層厚以保證外殼精度;逐部件打印后測試配件貼合度，打磨去除毛邊、支撐殘留，確保外殼拼接順滑。

SROM 準備從商用 PMW3360 游戲鼠標中捕獲傳感器 SROM 數據，將 SROM 文件引入項目固件中，可最大化發揮傳感器性能，獲得最佳的運動跟蹤效果，提升游戲使用體驗。

PMW3360 傳感器拆焊：用熱風槍低溫慢烤小心拆焊商用鼠標中的 PMW3360 傳感器，避免高溫損壞芯片引腳;拆焊后仔細清理傳感器與 PCB 焊盤，去除殘留焊錫，為后續焊接做準備。

PCB 制作與組裝：下載項目 KiCad 設計文件打樣 PCB，按 BOM 清單采購 RP2040 主控、微動開關、編碼器、電阻電容等通用元器件;按 “先小元件后核心模塊” 的順序焊接，依次焊接電阻、電容、編碼器，再焊接 RP2040、傳感器、微動，焊接完成后用萬用表檢測電路，確保無短路、虛焊。

固件燒錄與調試：搭建 Mbed OS 開發環境，下載項目開源固件源碼并編譯，通過 USB 將固件燒錄至 RP2040 主控;燒錄完成后測試按鍵響應、滾輪功能、傳感器跟蹤效果，根據自身需求在固件中調整回報率、傳感器靈敏度等參數。

整機裝配：將調試完成的 PCB 小心裝入 3D 打印外殼中，用螺絲固定各部件，檢查按鍵、滾輪是否活動順暢，傳感器窗口是否無遮擋;裝配完成后進行整機測試，確認所有功能正常即可投入使用。

核心參數

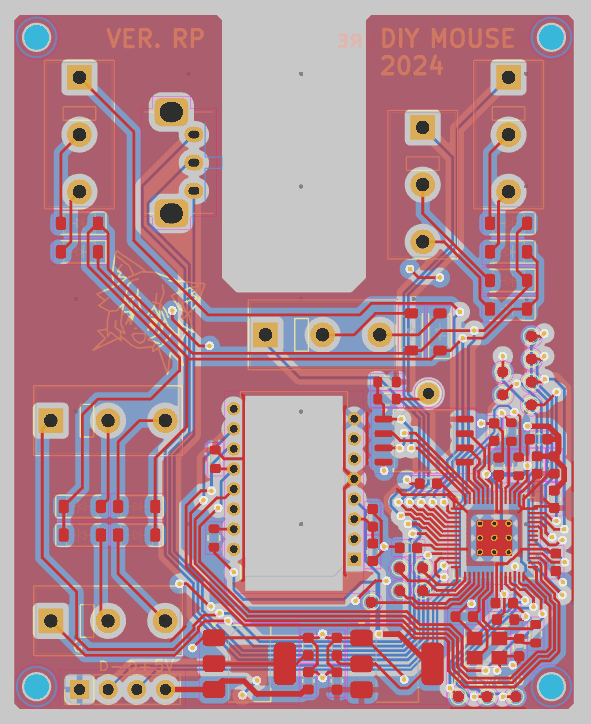

PCB圖&原理圖

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

項目地址：https://p.eda.cn/d-1355839839408226304

結語

這款開源 DIY 游戲鼠標，它以 PMW3360 旗艦傳感器 + RP2040 主控為核心，實現了 55g 超輕量、1000Hz 回報率、零延遲按鍵的游戲級體驗，更重要的是，它覆蓋了從機械設計到嵌入式固件的全開發流程，是硬核玩家定制專屬鼠標與學習者研究輸入設備底層原理的雙重優質選擇。趕緊戳開閱讀原文解鎖全部設計文件，開始動手打造吧!歡迎在評論區分享你的 DIY 腦洞～
