我們平時用手機打電話、發消息、刷視頻、傳文件，看似簡單的操作，背后都離不開一套完整的移動通信網絡在默默支撐。不管是日常的基礎通信，還是 5G 時代的高速上網，從信號發出到接收，每一個環節都有明確的分工，缺一不可。

從最基礎的射頻通信角度來說，信號要經過發射、編碼調制、傳輸、解調解碼等步驟，才能實現終端與基站的信息交互。而從整個移動通信網絡來看，除了這份射頻層的鏈路，還需要終端、接入網、核心網三大核心部分協同工作，才能完成完整的通信行為。

隨著 5G 技術的推進，網絡架構也變得更加復雜，出現了獨立組網和非獨立組網兩種模式，這既給網絡部署帶來了新的選擇，也對終端設備的研發、測試提出了更高要求。

想讀懂 5G 到底復雜在哪？本文將帶您由淺入深地拆解通信網絡的“三駕馬車”：終端、接入網與核心網。我們將對比講解 4G 與 5G 組網模式的演進差異，并揭秘基站模擬器在研發中扮演的“實戰演習”角色。同時，文中還將介紹德思特針對復雜組網的專業測試方案，助您快速掌握 5G 終端測試的核心要領。

一、移動通信網絡架構基礎

從射頻通信的角度來說，一個通信的鏈路從發射端的信源發射，經過復雜的編碼調制處理，再通過信道傳輸?shù)浇邮斩?，最后?jīng)解調解碼到達接收端。這是一個信源到一個信宿的射頻層的鏈路情況，也可以理解為基站和終端信息交互的射頻層的情況；而從移動通信網絡的層面來看，兩個無線終端設備要進行電話、發消息等通信行為，或是想要下載上傳數據，除了射頻層還需要移動通信網絡層的參與。在移動通信網絡層主要由三大部分組成：無線終端（UE）、接入網（RAN） 和 核心網（Core Network）。

終端（User Equipment, UE）：這是我們?nèi)粘Ｊ褂玫氖謾C(jī)、平板、物聯網，TBOX模塊等設備。它們通過無線信號與基站通信，從而接入網絡，最終獲得IP地址，可以上網。

接入網（Radio Access Network, RAN）：這是終端連接移動網絡的“門戶”，主要由基站組成。在4G網絡中，基站稱為eNB（Evolved NodeB）；在5G網絡中，基站稱為gNB（Next Generation NodeB）?；矩?fù)責無線信號的發送和接收，管理無線資源，并承擔部分移動性管理功能。

核心網（Core Network）：它負責處理用戶的身份認證、移動性管理、會話建立以及用戶數據的路由轉發等功能。4G的核心網是EPC（Evolved Packet Core），而5G的核心網則稱為5GC（5G Core）

假如把核心網比作一個人的大腦，那么接入網就可以類比為人的四肢。無論是4G還是5G網絡，都遵循這一基本架構，但它們?cè)诰唧w技術和實現上存在顯著差異。

UE可通過傳導方式或空口輻射方式接入基站模擬器?；灸M器能夠完整模擬無線接入網及核心網功能，并為UE分配IP地址。當基站模擬器通過以太網連接至外部互聯網后，UE即可經基站模擬器實現真實數據業務訪問，例如瀏覽網頁或進行應用通信。

同時，基站模擬器可要求UE向網絡側發送業務數據包，用于評估當前鏈路的通信質量、吞吐性能及誤碼表現；也可通過抓取UE經基站模擬器發送的IP數據包開展業務行為分析與功能測試。在協議一致性測試場景中，基站模擬器還能對UE各協議層交互過程進行實時監控與分析。

下圖分別展示了4G與5G基站模擬器所模擬的部分網絡功能。

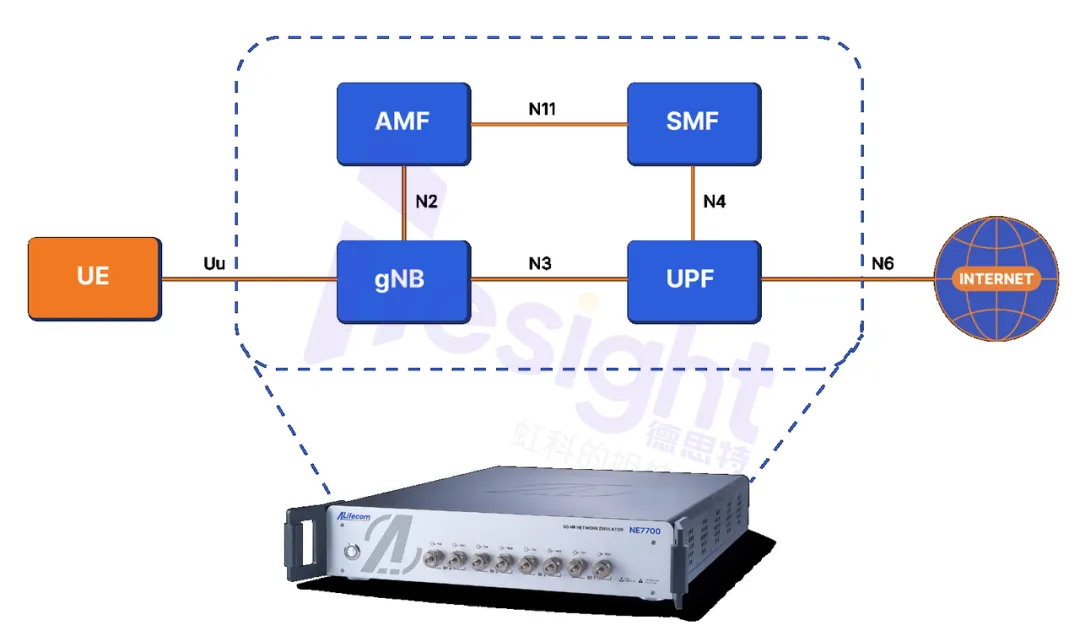

5G基站模擬器

4G基站模擬器

二、5G的網絡架構

上文提到，無論是4G還是5G，都有接入網和核心網兩個部分。因此在我們推進5G建設的過程中，也需要包含這兩個部分，而接入網主要就是由基站組成。4G基站的建設已經基本覆蓋全國，如果同步部署大量的5G基站，需要投入很大的資金，而人們?nèi)粘Ｊ褂靡苿?dòng)網絡不外乎刷視頻、電話等通信行為，4G足以覆蓋，所以4G仍是網絡設備的主流。

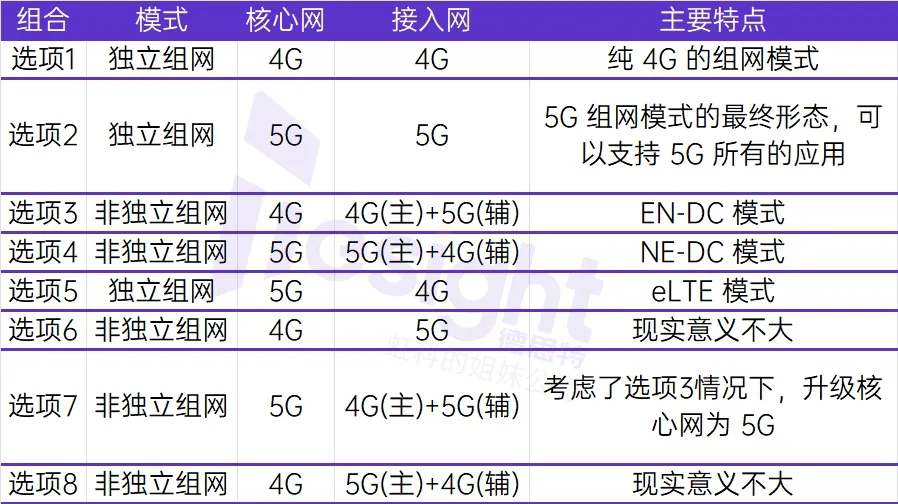

為了加速5G網絡的商用，3GPP提出了獨立組網和非獨立組網的兩種組網模式。根據4G接入網、4G核心網、5G接入網和5G核心網等不同配置的組合提出了八個選項。

參考：《5G終端射頻及協議測試技術與實踐》

選項1，選項6和選項8的組網模式現實意義不大，3GPP協議已經將其放棄，目前選項3和選項2是運營商最關注的方式，選項3可以利用現有4G基站，盡快戰略5G市場，但非獨立組網只是過渡階段，最終也會演化為獨立組網。

選項3中核心網絡使用4G，基站使用增強型4G基站為主站，新部署5G基站為從站。NSA選項3如下圖所示，5G基站是無法直接連到4G核心網的，所以需要先連到4G基站上，即4G基站不但負責控制管理，還負責把從核心網下來的數據分成兩路，一路自己發給手機，另一路通過5G基站發給手機。手機這時處于雙連接狀態，即同時與兩個基站保持著連接。

選項3

選項3又分為3、3a和3x共3個子項，其主要區別在于數據分流控制點的不同。選項3a是把5G基站的用戶面數據直接連到核心網，控制面數據還是繼續錨定在 4G基站；而選項3x則是把用戶面數據分為兩部分，一部分4G基站無法處理的數據通過5G基站進行傳輸，剩下的那部分?jǐn)?shù)據仍然通過4G基站傳輸。目前為止，大多數運營商選擇了選項3X。

選項3a選項3x

然而，這些配置也對基站模擬器也提出了另一個的要求，要求基站模擬器需要能夠支持獨立組網和非獨立組網兩種模式的模擬。德思特Alifecom通過NE6000（4G）和NE7700(5G)的組合實現了非獨立組網架構。

5G網絡的部署并非一蹴而就，從基于4G核心網的NSA選項3系列到最終目標SA選項2的演進，是一個必然的、長期的過渡過程。這種混合組網架構的復雜性，給終端設備的研發、驗證和認證帶來了前所未有的挑戰。一款成熟的5G終端，必須確保在多種網絡環境下都能實現穩定的連接、高效的吞吐量和可靠的業務體驗。

面對這一挑戰，僅僅依賴?yán)碚?a target="_blank">仿真或單一的網絡環境測試是遠遠不夠的。制造商和測試機構需要在實驗室中精準復現從NSA到SA的各種真實場景，從而在產品上市前徹底驗證其協議一致性、互操作性以及性能表現。

德思特ALifecom的NE6000（4G）與NE7700（5G）基站模擬器組合方案，正是為應對這一核心挑戰而生。 該方案能夠：

無縫模擬關鍵組網模式：精準構建如選項3X（NSA）和選項2（SA）等主流架構，模擬4G基站作為控制面錨點、5G基站作為用戶面加速的完整雙連接流程，以及純5G端到端通信。

提供端到端測試能力：從射頻層的一致性測量（如EVM、 ACLR），到協議層的信令交互驗證，再到應用層的吞吐量、時延和業務質量（如VoNR）測試，提供全方位的性能洞察。

加速研發與認證周期：在可控、可重復的實驗室環境中，提前發現和解決潛在問題，大幅減少外場測試的不確定性和時間成本，確保終端能夠快速通過運營商入庫測試和行業一致性認證。

5G NSA架構測試：

選項3x5G NSA實際設備連接與測試圖
