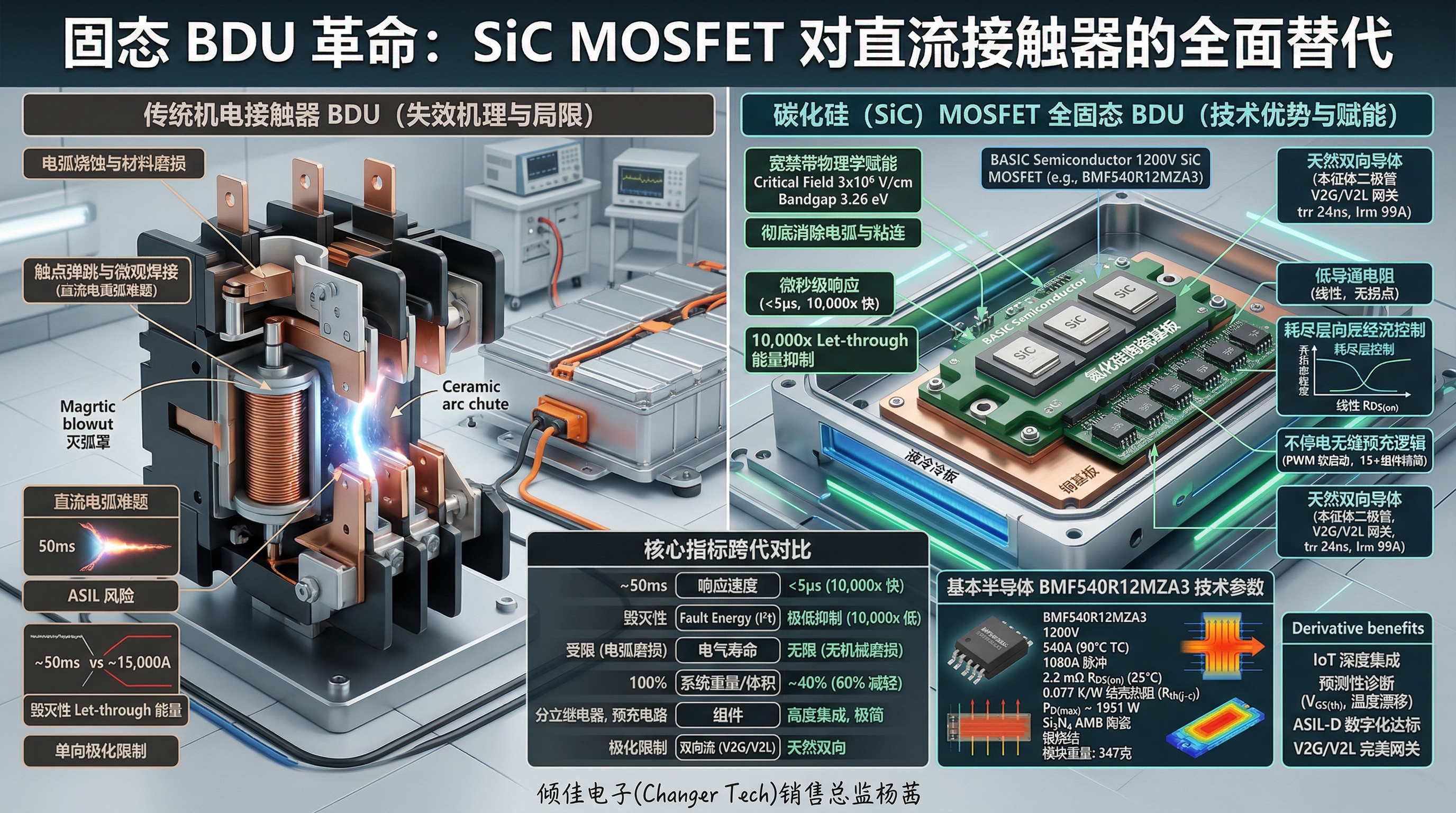

固態 BDU 革命：EV 電池管理中 SiC MOSFET 對直流接觸器的全面替代

電動汽車動力分配架構的歷史演進與技術瓶頸

在全球汽車工業向高壓電氣化架構（從傳統的 400V 框架向先進的 800V 乃至 1200V 拓撲結構演進）激進轉型的背景下，車輛底層的電力分配與安全范式正在經歷一場根本性的重構 。在這一高壓架構的核心位置，電池斷路單元（Battery Disconnect Unit, 簡稱 BDU）扮演著不可或缺的安全與控制節點角色。BDU 是連接高壓電池包、牽引逆變器（Traction Inverter）以及直流快充（DCFC）接口之間的主要電力網關 。在過去的發展歷程中，BDU 高度依賴于傳統的機電式直流接觸器（Electromechanical DC Contactors）來實現高壓直流母線（HVDC Bus）的物理隔離與接通 。

然而，隨著現代電動汽車（EV）對持續大電流、瞬態短路保護以及高頻雙向能量流動的需求呈指數級增長，機械開關固有的物理限制已經成為制約 EV 動力總成性能優化的最大技術瓶頸 。機械觸點的電弧燒蝕、毫秒級的機械動作延遲、以及龐大的物理體積，使得傳統 BDU 難以滿足下一代車輛對功能安全（Functional Safety）和極致輕量化的嚴苛要求 。

行業目前正見證一個技術分水嶺：完全由碳化硅（Silicon Carbide, SiC）金屬氧化物半導體場效應晶體管（MOSFET）驅動的全固態電池斷路單元（Solid-State BDU, SS-BDU）的全面崛起 。這一技術遷移不僅承諾在功能安全、熱管理、組件質量和系統智能方面帶來巨大紅利，更從根本上宣告了機電式接觸器在高壓、高性能車載配電應用中的技術過時。

國產固態BDU行業里程碑：全固態 BDU 原型的成功演示與供應鏈重構

關于固態開關拓撲結構在高壓配電中的理論優勢，電力電子學界已經討論了十余年，但受限于半導體器件的瞬態熱耗散能力（Thermal Dissipation）和封裝成本，其在汽車工業的大規模應用一直面臨巨大阻礙 。然而，這一技術敘事在 2025迎來了根本性的轉變。當時，一家國內領先的 PDU（Power Distribution Unit）Tier1 供應商與碳化硅核心企業基本半導體（BASiC Semiconductor）展開深度戰略合作，正式向業界展示了首款具備完全商業化潛力的全固態 BDU 原型 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

這一原型的面世標志著高壓主回路中機電元件的徹底根除。通過采用高度集成的高壓 SiC MOSFET 功率模塊，并輔以低延遲的智能隔離柵極驅動器，該聯合演示成功證明了固態拓撲結構完全能夠在持續承受數百安培大電流運作的同時，提供超越傳統機械接觸器的電氣隔離能力和極端的短路耐受度 。這一里程碑事件不僅在技術層面打破了固態 BDU 的瓶頸，更向整個汽車供應鏈發出了明確信號：行業正在從混合式接觸器系統（即將機械繼電器與小型半導體預充電路結合的過渡方案）正式向量產化的純固態電子架構跨越 。

傳統機械接觸器的物理局限、失效機理與 ASIL 挑戰

要深刻理解 SS-BDU 取代機械接觸器的技術必然性，必須首先剖析直流機電接觸器在微觀物理層面不可克服的災難性失效模式。

直流電弧的熄滅難題與熱力學挑戰

在交流（AC）電路中切斷電流相對容易，因為交流電壓每秒會經歷 100 或 120 次自然過零點，這使得等離子電弧能夠在電壓過零時自然熄滅。相比之下，高壓直流（DC）系統完全缺乏這種自然過零效應 。當機械 BDU 的銅合金或銀合金觸點在帶載狀態下開始分離時，觸點之間微小間隙內的局部電場強度會瞬間超過周圍氣體的介電擊穿強度（Dielectric Breakdown Strength）。這一現象會引發湯森放電（Townsend Discharge），使氣體電離并建立起溫度高達數千開爾文的持續等離子電弧。

為了強行熄滅這種連續的直流電弧，傳統的直流接觸器必須配備龐大的磁吹線圈（Magnetic Blowout Coils）。這些線圈利用洛倫茲力（Lorentz Force）將等離子電弧物理拉伸，并將其吹入陶瓷滅弧罩（Arc Chute）中進行冷卻和切割，直到維持電弧所需的電壓超過系統的母線電壓為止 。這種劇烈的熱力學事件在接觸器的每一次帶載開關循環中都會發生，電弧的高溫會物理氣化觸點表面的微觀金屬層，從而導致嚴重的電弧磨損。這種磨損從根本上限制了接觸器的電氣壽命（Electrical Lifespan），并迫使工程師為防止熱失控而進行極度的過度設計。

觸點動力學彈跳、微觀焊接與粘連隱患

除了電弧侵蝕之外，機械接觸器還受制于嚴重的動力學脆弱性。在初始閉合階段，尤其是面對極高的容性浪涌電流（Inrush Current）時，沉重金屬觸點之間的物理撞擊會導致動力學彈跳（Kinetic Bouncing）。每一次持續僅幾微秒的彈跳都會拉出微小的電弧，并產生極端的局部焦耳熱（I2R）。

如果在車輛運行期間發生短路故障，短路電流可能會以每毫秒數千安培的速率急劇上升。觸點收縮區域（Constriction Points）的巨大局部加熱會導致金屬瞬間熔化。在電流切斷或冷卻后，這些熔化的觸點會融合在一起，形成所謂的“觸點粘連”或微觀焊接（Micro-Welding / Contact Adhesion） 。一旦接觸器發生粘連，它將處于永久閉合狀態，導致整個高壓系統徹底喪失電氣隔離能力。這種失效模式嚴重違背了汽車安全完整性等級（ASIL-D）的要求，極有可能在碰撞或電池故障時引發災難性的火災隱患 。

碳化硅 (SiC) 材料科學：全面替代的底層物理賦能者

徹底消除上述機械脆弱性的核心，在于碳化硅（SiC）寬禁帶半導體材料的突破性物理特質。

寬禁帶物理學與傳統硅基材料的跨代對比

碳化硅屬于寬禁帶（Wide Bandgap, WBG）半導體材料系列，其禁帶寬度（Eg?）高達 3.26 eV，而傳統硅（Si）的禁帶寬度僅為 1.12 eV 。將電子從價帶激發到導帶需要極其巨大的能量，這一特性賦予了 SiC 驚人的臨界擊穿電場強度（Critical Breakdown Field, Ec?），其數值約為 3×106 V/cm，幾乎是傳統硅材料的十倍 。

得益于這種非凡的介電強度，額定阻斷電壓為 1200V 的 SiC MOSFET，其漂移區（Drift Region）的厚度可以縮小至等效硅器件的十分之一，同時摻雜濃度可以提高十倍 。其直接結果是特定導通電阻（Specific On-Resistance, RDS(on)?）呈指數級下降，從而在極小的物理尺寸內實現了極其龐大的電流密度。此外，SiC 的熱導率（λ）約為標準硅的三倍，這使得器件能夠將導通損耗（Pcond?=ID2??RDS(on)?）產生的熱量從半導體結區迅速導出 。

IGBT 在低損耗直流開關應用中的謬誤與局限

在過去的幾十年中，600V 以上的高壓開關領域一直被硅基絕緣柵雙極型晶體管（IGBT）所統治 。盡管 IGBT 具有極高的耐壓和抗電流沖擊能力，但其底層的雙極型（Bipolar）架構高度依賴于電導調制效應（Conductivity Modulation）——即通過向漂移區注入少數載流子（空穴）來降低大電流下的導通電阻 。然而，這種機制產生了一個固有的二極管特性的電壓降，即“拐點電壓”（Knee Voltage, Vce_sat?）。這意味著無論負載電流多小，IGBT 始終存在一個基礎的固定導通損耗 。

此外，當 IGBT 接收到關斷信號時，這些注入的少數載流子需要時間進行復合。這種復合過程會產生明顯的“拖尾電流”（Tail Current），不僅極大地增加了關斷開關能量（Eoff?），而且嚴格限制了器件的最高工作頻率 。

相比之下，SiC MOSFET 是單極型（Unipolar）、多數載流子器件。在有源區，它們表現出完美的線性電阻特性，徹底消除了拐點電壓的懲罰，在部分負載下提供了幾乎可以忽略不計的導通損耗 。由于不存在需要復合的少數載流子，SiC MOSFET 沒有拖尾電流，這賦予了其超高速、高頻開關的能力，與等效的 IGBT 相比，其關斷損耗降低了 60% 以上 。

消除粘連隱患與電弧磨損：低通態電阻與高瞬態熱容量的協同

用 SiC MOSFET 替代機械接觸器，從物理本質上解決了動力分配系統中最危險的失效模式。

固態拓撲對電弧與機械磨損的終結

固態開關在狀態切換過程中沒有任何物理運動部件。從隔離狀態到導通狀態的轉換，完全是通過調制柵源電壓（VGS?），控制半導體晶格中耗盡層（Depletion Region）的坍縮或擴展來實現的 。由于沒有任何物理觸點在帶載情況下分離，等離子電弧的產生無論在理論上還是實踐中都被徹底消除。因此，SS-BDU 不存在任何材料燒蝕問題，其模塊的可靠性完全與開關循環次數（Switching Cycles）脫鉤 。此外，由于不存在觸點碰撞，動力學微觀焊接（粘連）現象被完全根除，從而在車輛的整個生命周期內確保了故障狀態下的絕對安全隔離 。

攻克高瞬態熱容量難題：材料與封裝的演進

在固態斷路器發展的早期，批評者常常指出半導體的熱質量（Thermal Mass）遠不及厚重的銅制接觸器，認為半導體器件無法在不超出最高結溫（Tvj(max)?）的情況下，承受由容性浪涌或極短路引起的大規模脈沖電流 。然而，現代先進封裝技術與 SiC 本身固有的熱穩定性已經徹底化解了這一顧慮。

通過采用新一代材料優化熱阻（Zth(j?c)?），現在的 SiC 模塊能夠吸收極其巨大的瞬態熱負荷。例如，在芯片貼裝工藝中應用銀燒結（Silver Sintering）技術取代傳統的錫基焊料，極大地消除了熱瓶頸，有效抑制了大電流脈沖期間結溫的初始尖峰 。結合極低的靜態 RDS(on)?，這些模塊在脈沖條件下產生的焦耳熱顯著減少，從根本上解決了歷史上的瞬態熱容量困境。

核心器件分析：基本半導體 1200V SiC MOSFET 矩陣

固態 BDU 的商業可行性直接取決于底層半導體模塊的精確電熱參數?；景雽w（BASIC Semiconductor）針對高壓配電研發的模塊產品線，為機械結構向固態拓撲的轉換提供了最優藍圖。

為了處理超過 500A 的持續電流，必須激進地優化從微觀 SiC 芯片到冷卻板的導熱路徑?；景雽w的大電流模塊（如 BMF540R12MZA3 和 BMF540R12KHA3）摒棄了傳統的氧化鋁（Al2?O3?）絕緣層，全面轉向采用氮化硅（Si3?N4?）活性金屬釬焊（AMB）陶瓷基板 。氮化硅陶瓷具備異常高的斷裂韌性，其熱導率完美地平衡了電氣絕緣與熱透明度的需求 。這些 Si3?N4? 陶瓷直接鍵合到實心銅基板上，最大限度地擴大了橫向熱擴散面積 。

基于上述封裝創新，BMF540R12MZA3 模塊的結到殼熱阻（Rth(j?c)?）被壓縮至極其驚人的 0.077K/W（每開關單元） 。BMF540R12KHA3 緊隨其后，其 Rth(j?c)? 為 0.096K/W 。這種超低的熱阻正是決定模塊瞬態熱容量的關鍵指標，直接賦予了它在故障條件下替代機械接觸器而不被熱毀壞的物理底氣。

以下表格詳細展示了基本半導體產品矩陣在不同電流層級下的極限電氣與熱學參數，凸顯了其作為 BDU 核心元器件的絕對實力：

從數據可以看出，BMF540R12MZA3 的最大功耗（PD?）高達 1951 W，即使在劇烈的電動應力下也能保證極高的運行穩定性 。更關鍵的是，即使在 175°C 的極限結溫下，該模塊的 RDS(on)? 也僅僅上升到 3.8mΩ 。傳統硅基 MOSFET 具有嚴重的正溫度系數，在高溫下電阻會急劇膨脹（25°C 到 100°C 電阻會增加約 1.67 倍），而 SiC 器件表現出極佳的溫度穩定性，其電阻增幅幾乎可以忽略不計 。這一特性使得全固態 BDU 能夠在極其惡劣的汽車溫度包絡線內維持卓越的系統效率。

微秒級響應：顛覆性的短路保護與 I2t 能量抑制

從機械架構向 SiC 固態 BDU 的跨越，為整車動力總成的短路保護機制帶來了維度級的提升，這一提升直接決定了電池包的生存幾率。

在裝配高容量電池包的電動汽車中，800V 電池組的內阻極低。當高壓母線發生金屬性短路（Dead Short Circuit）時，故障電流（I）的上升速率（di/dt）極大，實際上僅僅受限于高壓線纜的微小寄生電感。對于傳統的機電接觸器而言，受限于龐大觸點機構的物理慣性，它需要長達 50 毫秒的時間才能完成螺線管驅動、觸點分離、將電弧引入滅弧罩并最終實現熄弧的整個機械周期 。在這漫長的 50 毫秒窗口內，短路電流可能會飆升至 15,000 安培以上。由積分公式 ∫I2dt 計算得出的放行能量（Let-through Energy）具有毀滅性，它能輕易導致電池電芯破裂、母排氣化，并引發災難性的車輛熱失控火災。

SiC MOSFET 的引入將這一短路響應速度從毫秒（Milliseconds）領域直接拉升至微秒（Microseconds）領域 。在 SS-BDU 架構中，與 SiC 模塊配套的先進隔離柵極驅動器內嵌了極速的去飽和（Desaturation, DESAT）檢測回路。一旦發生大規模過流，SiC MOSFET 被迫退出歐姆區進入飽和區，漏源極電壓（VDS?）會異常飆升。驅動器在檢測到該 VDS? 尖峰的瞬間，會立即將柵極電壓拉低至閾值（VGS(th)?）以下，強行截斷電流。

整個“故障檢測-邏輯判斷-電流切斷”的序列動作在不到 5 微秒的時間內即可完成 。這意味著 SS-BDU 清除故障的速度比最頂尖的機械開關快了將近 10,000 倍。這種數量級的速度提升呈指數級壓制了 I2t 放行能量，完美保護了脆弱的電池化學結構和高壓線束，確保乘客的絕對安全 。

不停電狀態下的無縫預充邏輯：重新定義軟啟動機制

全固態 BDU 帶來的最深刻的架構優勢之一，是能夠將分立的預充電路（Pre-charge Circuit）從物理硬件中徹底抹除，代之以軟件層面的無縫控制。

在 EV 的高壓架構中，位于 BDU 下游的牽引逆變器內部并聯著容量巨大的直流母線電容器（DC-link Capacitor）。如果機械主接觸器在電容完全放電的狀態下突然閉合，電容瞬間的充電過程將產生類似于短路的恐怖容性浪涌電流，瞬間摧毀機械觸點，甚至熔斷車輛的熱爆熔斷器（Pyro Fuses） 。

為了規避這一風險，傳統的 BDU 必須設計一條并聯的預充支路。系統啟動時，首先閉合一個小型的“預充接觸器”，迫使電流流經一個大體積、高功率的預充電阻，以此來安全地限制充電電流 。當 DC-link 電容器的電壓上升到接近電池電壓的 95% 時，系統才敢閉合主接觸器，隨后再斷開預充接觸器 。這種繁瑣的邏輯嚴重依賴于精確的時序控制，且包含大量容易引發單點故障（Single Point of Failure）的元器件。

SiC 驅動的固態 BDU 通過引入“不停電狀態下的無縫預充邏輯”徹底顛覆了這一流程 。由于 SiC MOSFET 能夠在數百千赫茲（kHz）的極高頻率下以極低的開關損耗運作，全固態主開關在系統啟動階段可以直接充當降壓型電流調節器（Step-down Current Regulator）。

通過向 SiC MOSFET 的柵極施加脈寬調制（PWM）信號，器件高速斬波高壓直流電，并利用高壓線纜自身的寄生電感（或添加一個微型分立電感）來主動平滑并限制流入 DC-link 電容的平均電流 。隨著電容器電壓的平穩上升，控制系統會動態增加 PWM 的占空比（Duty Cycle）。當電容電壓達到預定值時，占空比被無縫推至 100%，促使 SiC MOSFET 完全進入飽和區（歐姆區），從而實現連續的低阻抗導通 。

這一無縫的電子化過渡徹底消滅了對并聯預充接觸器和沉重預充電阻的需求 。通過將“預充”和“主回路開關”功能折疊到單一的半導體器件中，SS-BDU 使得整個配電總成內部減少了多達 15 個分立元器件，實現了史無前例的拓撲極簡主義，大幅降低了制造復雜度和系統成本 。

拓撲極簡主義與 60% 的極限重量減輕

目前，全球車企為了提高電動汽車的續航里程，都在不遺余力地優化體積能量密度和質量能量密度。然而，由繁重機械堆砌而成的傳統 BDU 一直是輕量化道路上的絆腳石。一個標準的高壓 BDU 至少需要三個龐大的機電繼電器：主正極接觸器、主負極接觸器以及預充接觸器 。每一個接觸器都必須內置致密的鐵芯以維持磁場，纏繞數百圈銅線圈用于電磁驅動，配備厚重的實心銅動靜觸頭，并且為了熄滅電弧，還要封裝在厚重的陶瓷滅弧罩內 。此外，這些分立元件必須通過粗壯的銅排相互栓接，并安置在一個龐大的金屬外殼中。

用 SiC MOSFET 模塊替代這一古老的機械陣列，將帶來物理基礎設施的徹底坍縮。以基本半導體的 BMF540R12MZA3 為例，該模塊在 1200V 電壓下能夠從容處理 540A 的持續電流，其自身重量卻僅僅只有微不足道的 347 克 。由于固態器件不需要復雜的磁驅動線圈，也無需為電弧淬滅預留巨大的隔離艙，BDU 內部的母排走線可以被極致精簡。

當這些半導體模塊與電流傳感、電壓采樣和控制邏輯芯片高度集成在同一塊印刷電路板（PCB）上，并統一貼裝于單一的液冷冷板（Cold Plate）上時，整個電池斷路單元的總重量和體積相比傳統機電系統銳減了驚人的 60% 。這種在配電層面的極致“瘦身”，不僅優化了整車底盤的空間利用率，更直接轉化為車輛行駛效率的提升和續航里程的延長。

智能電網協同、V2G 與下一代 EV 架構的二次衍生紅利

從更宏觀的視角來看，基于 SiC 的 SS-BDU 的廣泛部署，不僅在車輛內部引發了革命，更產生了深遠的二階和三階效應，特別是在功能安全的數字化遙測以及未來智能電網互聯方面。

IoT 深度集成、預測性診斷與 ASIL-D 數字化達標

由于機械接觸器只能提供二進制的反饋（開/關），它們在靜默中持續磨損，直到最終發生災難性失效，難以進行健康度監測。然而，數字化的 SiC MOSFET 使 SS-BDU 升級為車輛控制局域網中高度智能的物聯網（IoT）節點 。

先進的柵極驅動器能夠以微秒級的精度實時監測 SiC MOSFET 兩端的 VDS? 電壓降，電池管理系統（BMS）可以據此精確計算出實時的電流波動和器件結溫，甚至在某些架構中免除了對外置龐大電流分流器（Current Shunts）的依賴。最前沿的 SS-BDU 已經集成了 IoT 模塊和無線監控能力 。通過長期跟蹤記錄 SiC 模塊的熱力學演進趨勢和閾值電壓（VGS(th)?）漂移，預測性診斷（Predictive Diagnostics）算法能夠在底層絕緣失效、寄生漏電或電芯熱失控真正發生之前，提前識別出細微的異常特征并發出預警 。這種底層的智能化徹底剔除了機械磨損帶來的不可預測性，為整車平臺達成最嚴苛的 ASIL-D 功能安全目標提供了堅實的數據基礎 。

賦能連續雙向能量流動：V2G 與 V2L 的完美網關

未來出行的藍圖中，電動汽車不再僅僅是電能的消耗者，更是能夠與智能電網進行深度互動的移動雙向儲能系統。車輛到電網（Vehicle-to-Grid, V2G）和車輛到負載（Vehicle-to-Load, V2L）技術范式要求 BDU 必須能夠長時間、高效率地處理雙向大電流 。

然而，機電接觸器在設計上存在嚴重的單向局限性。為了有效將電弧吹入滅弧罩，其磁吹系統是高度極化的（Polarized）。如果發生反向電流引起的拉弧，洛倫茲力實際上會將等離子電弧推離滅弧罩，從而導致滅弧時間極度延長并對觸點造成毀滅性破壞 。

與此形成鮮明對比的是，SiC MOSFET 是天然的雙向導體。MOSFET 溝道的對稱物理結構允許電流在柵極開啟時，以相同的極低阻抗從漏極流向源極（Drain-to-Source）或從源極流向漏極（Source-to-Drain）。更重要的是，SiC MOSFET 內置了極其強健的本征體二極管（Body Diode） 。對基本半導體 BMF360R12KHA3 模塊的體二極管參數進行深入分析表明，在 25°C 條件下，其反向恢復時間（trr?）僅為 24 納秒，峰值反向恢復電流（Irm?）僅為 99 A 。這種幾乎瞬態的恢復特性極大程度地消除了由于二極管續流產生的巨大開關損耗，使得全固態 BDU 成為連接高壓電池與外部智能電網之間最高效的雙向能量網關 。

結論

全固態 BDU 原型在 Tier1 與基本半導體合作下的成功演示，為先進電動汽車架構中傳統機電接觸器的徹底退役敲響了喪鐘。在碳化硅寬禁帶材料卓越物理屬性的驅動下，汽車配電工程師終于跨越了長久以來束縛固態開關的瞬態熱容量和導通損耗兩大技術鴻溝。以 BMF540R12MZA3 為代表的新一代工業級 SiC 模塊，通過采用高導熱的 Si3?N4? 陶瓷基板和銀燒結封裝，將結殼熱阻壓低至 0.077 K/W，并實現了低至 2.2 毫歐的超低阻抗，從容地提供了 800V 及 1200V 動力平臺所需的龐大持續與脈沖電流處理能力。

通過用量子層面的耗盡層控制取代宏觀物理的機械撞擊，基于 SiC 的全固態 BDU 從物理根源上消滅了電弧燒蝕和災難性的觸點微觀焊接隱患。它將應對短路故障的反應時間從遲鈍的毫秒級提升至極具保護性的微秒級，從根本上杜絕了熱失控的蔓延。通過創新運用 PWM 主動調節技術，SS-BDU 實現了不停電狀態下的無縫預充邏輯，精簡了多達 15 個冗余組件，帶來了 60% 的系統重量與體積驟降。歸根結底，固態 BDU 不僅僅是一次簡單的元器件替換，它是一次底層的架構覺醒，賦予了下一代電動汽車統治電氣化未來所必需的極致輕量化、微秒級主動安全以及智能雙向互聯能力。
