在芯片封裝領域，引線鍵合工藝技術成熟、成本低，但隨著芯片性能不斷提升，它的缺點也逐漸凸顯：比如引線越長，電感就越大，這會影響高速信號的傳輸；多根引線緊密排列時，信號會互相干擾；引線的載流能力有限，一根25μm粗的引線只能通過約0.10.2A的電流，而某些高性能芯片的功耗已超過100A，需要數百根引線并聯才能滿足；然而，隨著引腳數量增加，焊盤間距越來越小，目前已接近2025μm的物理極限...為解決這些問題，創新的封裝技術應運而生，本文科準測控小編就為您介紹倒裝芯片這一技術的原理，工藝流程與質量驗證方法。

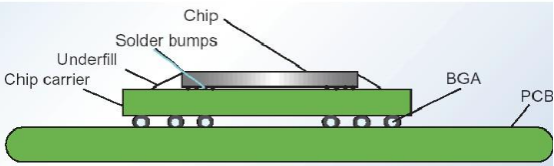

圖片源自網絡

一、什么是倒裝芯片？

倒裝芯片技術，就是把芯片有電路的那一面朝下，通過分布在芯片表面的微小凸點，實現和基板連接。這項技術最早由IBM在20世紀60年代發明，當時叫C4（可控塌陷芯片連接）。最初用于大型計算機的陶瓷基板封裝，后來逐漸擴展到消費電子領域。

二、倒裝芯片的幾種常見形式

1、焊球倒裝（C4）

這是最經典的倒裝芯片形式。凸點的材料是焊料（錫基合金），通過回流焊工藝與基板連接。

這種倒裝形式電感極低（約0.05~0.1nH），比引線鍵合低一個數量級；可以做成面陣列——焊球布滿整個芯片底面，而不僅僅是四周，大幅提高引腳密度；熱量可以通過焊球傳到基板，有助于散熱。

2、球凸點/柱凸點倒裝

這種方式不是用焊料，而是用金或銅做成凸點?？梢岳矛F(xiàn)有的引線鍵合設備（球形鍵合機）來制作凸點，不需要重新設計芯片的焊盤布局。適合需要快速量產、不想重新設計芯片的項目。

3、導電聚合物倒裝

用導電膠代替焊料，工藝溫度更低，適合對熱敏感的器件。但導電聚合物的導電性和可靠性不如金屬凸點，目前應用相對較少。

三、倒裝芯片的技術優勢與挑戰

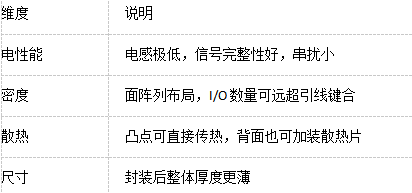

優勢：

挑戰：

熱膨脹匹配問題：硅芯片和有機基板的熱膨脹系數不同，溫度變化時會產生應力，可能導致焊球開裂。解決方法是灌入底部填充膠，把芯片和基板之間的縫隙填滿，膠固化后可以緩沖應力。

散熱限制：雖然凸點可以傳熱，但對于極高功率的芯片（如CPU、GPU），主要熱量仍需從芯片背面散出，這需要額外的散熱片和導熱材料，增加成本。

需要重新設計芯片：真正的面陣列倒裝芯片需要把焊盤從四周重新排布到整個芯片表面，這涉及芯片設計改動，成本較高。不過，隨著移動設備對小型化的需求日益迫切，越來越多的芯片已經原生采用面陣列設計。

四、如何驗證倒裝芯片的互連可靠性？

在倒裝芯片工藝中，最關鍵的質量問題就是：凸點與焊盤之間的連接是否牢固？封測廠通常需要使用專業的推拉力測試設備對倒裝芯片進行破壞性的機械強度測試。包括：

1、凸點剪切測試

原理：在凸點側面施加一個水平推力，把凸點從焊盤上“推掉”，記錄需要多大的力。

意義：這個力值反映了凸點與焊盤之間的結合強度。力值過低，說明植球工藝有問題（如溫度不足、焊盤污染等）；力值過高且斷裂發生在凸點內部，說明焊盤界面結合良好。

2、芯片推力測試

原理：對于已經灌入底部填充膠的倒裝芯片，用推刀水平推動芯片側面，把芯片從基板上“推掉”，記錄最大推力。

意義：這個測試驗證的是底部填充膠的粘附強度。如果推力不足，說明膠水固化不良或界面存在污染，產品在溫度循環中容易出現分層失效。

3、拉拔測試

原理：垂直向上拉拔凸點或芯片，測量拉脫力。

意義：多用于失效模式分析。當剪切測試出現異常時，可以通過拉拔測試觀察斷裂面位置，判斷是凸點內部斷裂、界面分離還是焊盤剝離。

以上就是科準測控小編關于倒裝芯片技術的介紹，希望對您有所幫助。如果您對倒裝芯片的工藝細節或推拉力測試方法有任何疑問，歡迎關注我們并私信留言，我們將為您提供專業的技術解答。
