01

項目功能介紹

你有多久，沒有好好陪陪身邊的人了。

搬了家，一直缺一個時鐘來看時間。這次項目，選擇陶瓷燈絲時鐘為框架，使用瑞薩R7FA2E1A72DFL為主控，加上Tuya Wi-Fi模組，制作一款可以聯動家庭智能家居設備的智能時鐘。

智能改造后，當你在辦公室加班的時候，家人在家里打開燈，辦公室里你身邊的陪伴時鐘也會同步開啟。提醒你：家人已到家，早點回家。加班時看看這個時鐘，也能感到家人也在陪伴你，讓時間有了溫度，這是智能化帶來的意義。

功能清單：

智能家居聯動，家里燈開，時鐘燈光同步開，加班不再孤單；

App端可展示7天天氣預報，與今日天氣數據；

本地溫濕度傳感器，展示室內溫濕度實時值；

鬧鐘功能，周定時功能；

支持遠程控制燈光、蜂鳴器等，多鬧鐘聯動有更多玩法；

更有“今日入賬”等小彩蛋，“搬磚”充滿動力

02

開源協議

該項目使用GPL3.0開源協議。

03

硬件部分

主要針對燈絲驅動使用MOS管替代，使用PWM驅動，拍攝不會有頻閃。為軟件迭代亮度調節、動態呼吸燈模式，留下擴展空間。

設計有外殼，PCB底層最后為正面效果，頂層會在實物的背面。

注

觸摸電阻應為560歐。

04

軟件部分

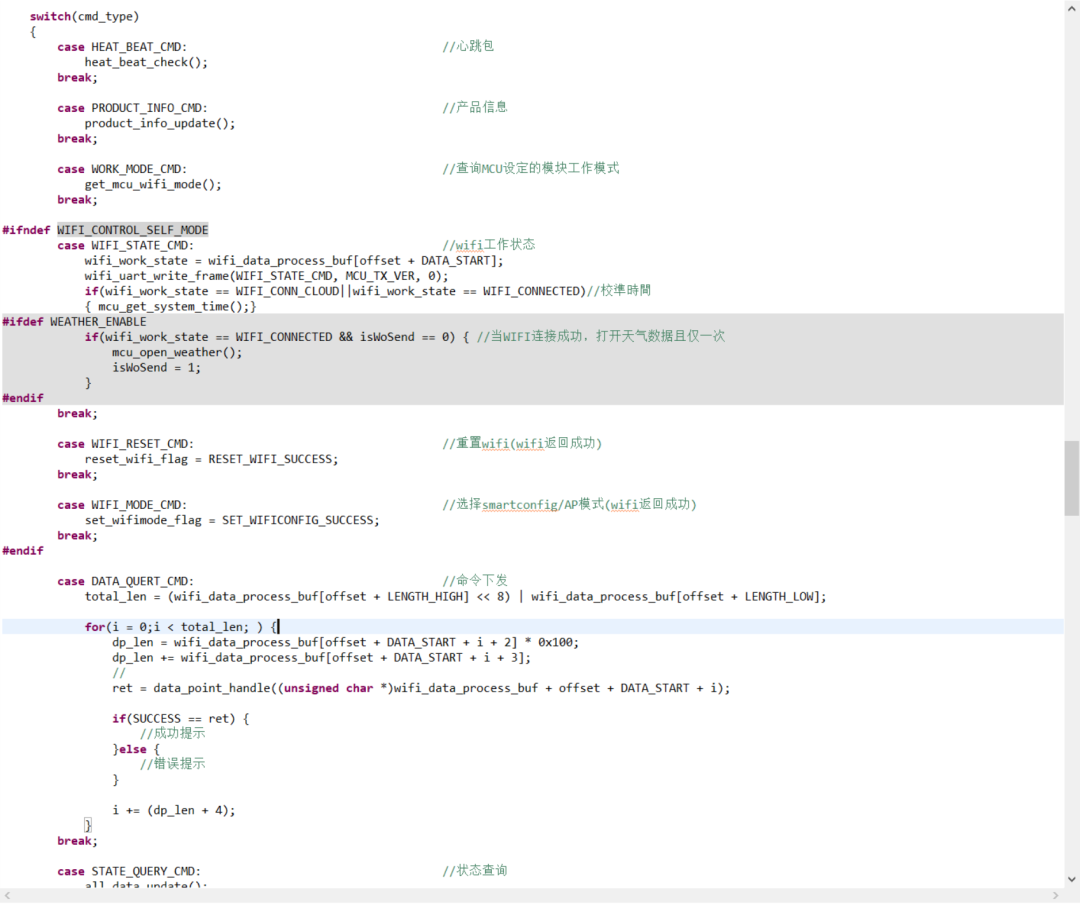

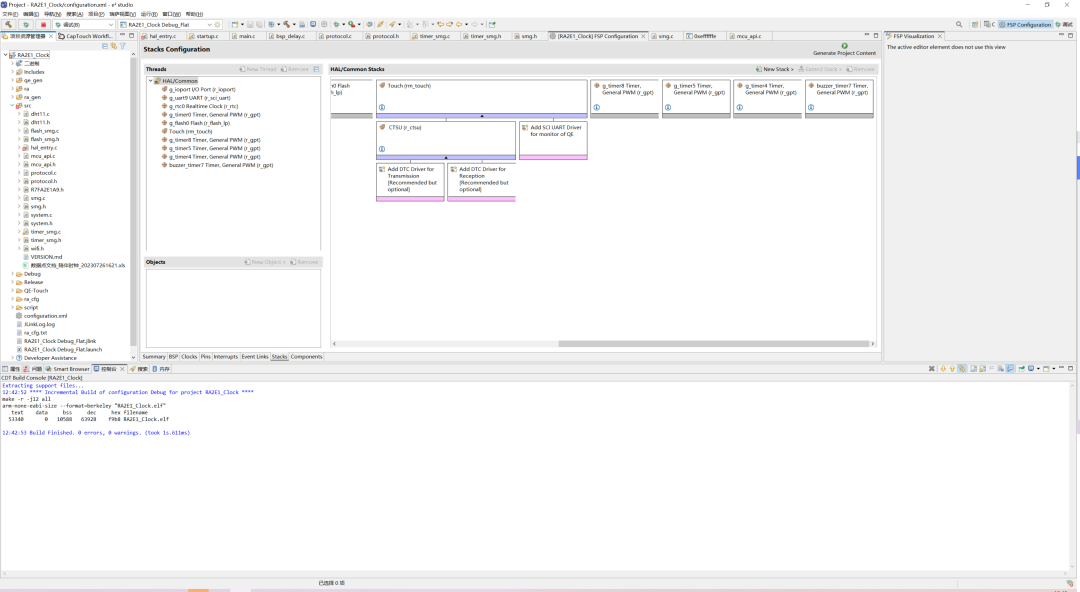

軟件使用e2studio編程，在原有例程上，增加模組的協議對接部分。根據硬件顯示需求，更改優化顯示方式及函數。

增加手機控制相關功能函數編寫，燈光、校時、蜂鳴器、設備聯動基礎功能等。

天氣功能，可以獲取線上天氣預報相關信息，展示在app中。

“今日入賬”功能，可以按時間增加，展示今日的到手工資，搬磚不再痛苦。

后期可做一套兩個鬧鐘，兩個設備間可以互相聯動，通過蜂鳴器或燈光閃爍聯動。

點擊可查看大圖

點擊可查看大圖

05

成品展示及視頻展示

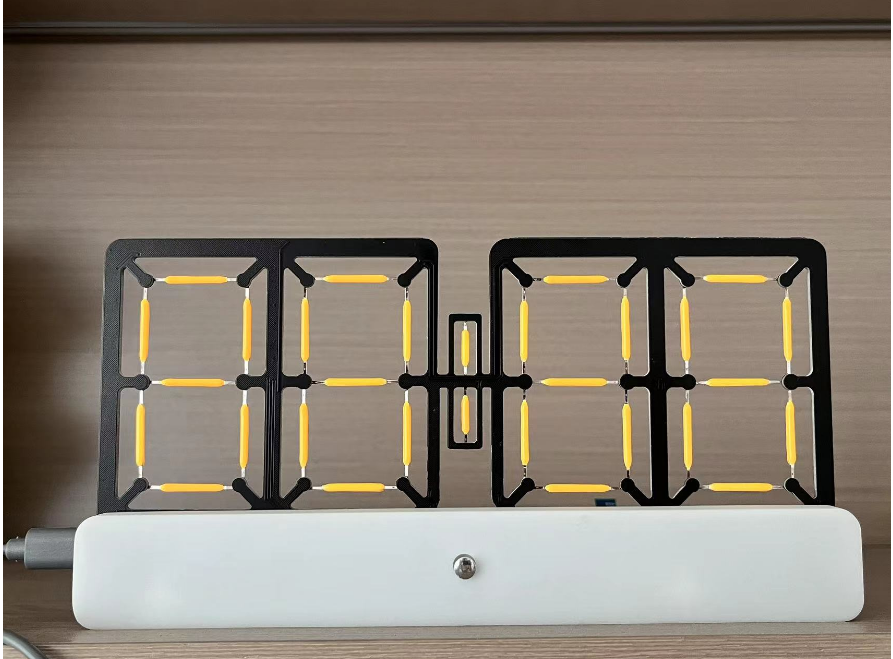

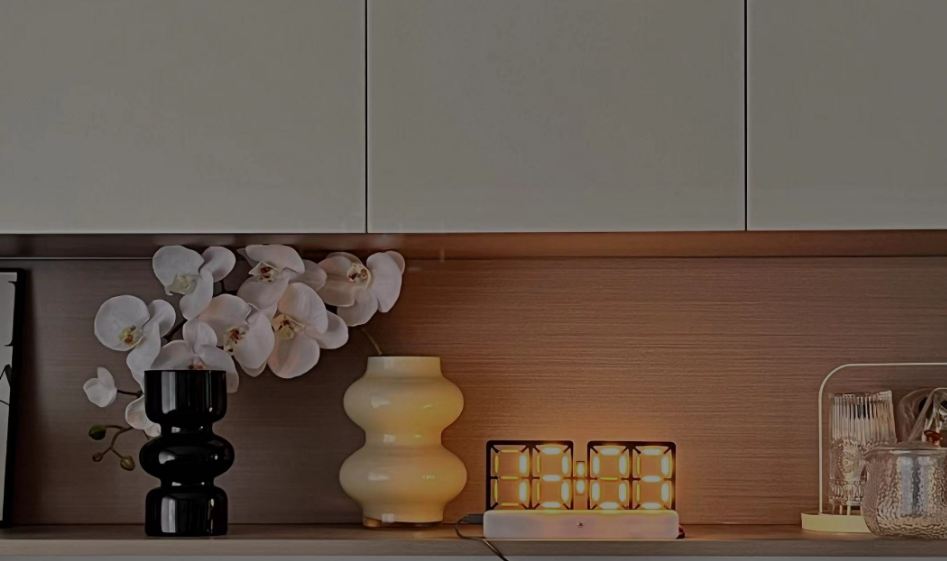

成品圖：

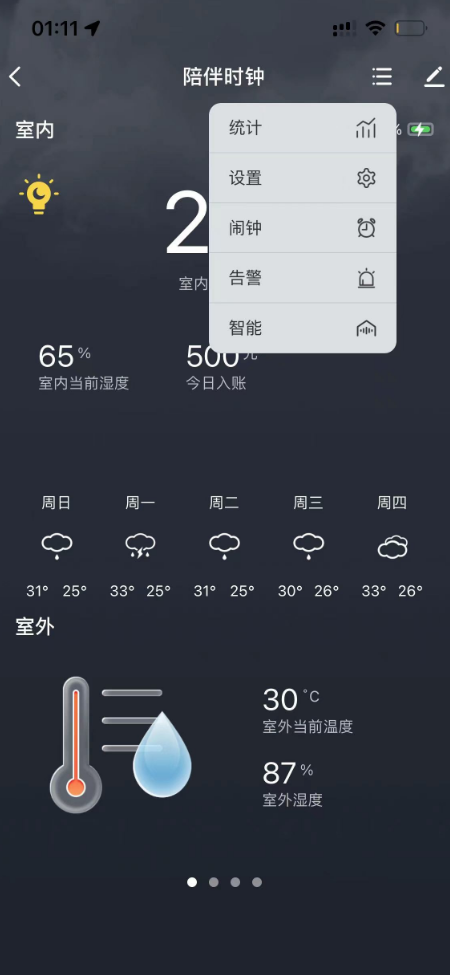

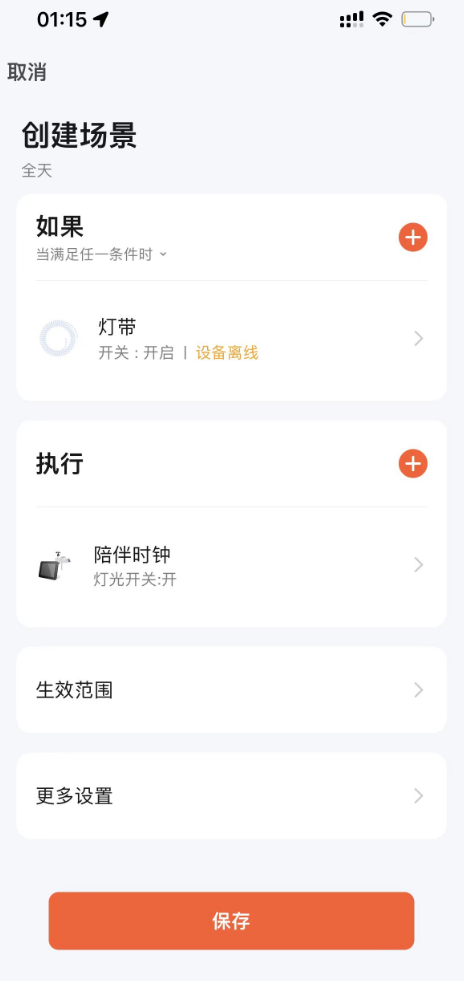

軟件設置圖：
