使用 Python/MyHDL 創建自定義 FPGA IP，與 Vivado 集成，并通過 PYNQ 進行控制——實現軟件上的簡單硬件設計。

介紹

硬件開源編程利器MyHDL簡介

傳統上，F(xiàn)PGA 開發意味著編寫 Verilog 或 VHDL 代碼——這些語言功能強大但冗長，與現代軟件工作流程格格不入。如果能用 Python 來描述硬件呢？Python 也是你用于軟件開發、測試和數據分析的語言。

本項目演示了如何使用MyHDL （一種基于 Python 的硬件描述語言）創建自定義 FPGA IP 核，并將其集成到 Xilinx Vivado 中。通過 Python 的強大表達能力和 MyHDL 的硬件轉換功能，我們可以使用熟悉的工具和語法來設計、仿真和部署 FPGA 邏輯。

最終成果：一個支持周期性（基于定時器）和軟件觸發中斷的中斷生成器 IP，通過 AXI4-Lite 與 Zynq UltraScale+ PS 完全集成，可以通過 PYNQ 的 Python 接口進行控制。

為什么選擇 MyHDL？

MyHDL彌合了軟件開發和硬件開發之間的差距：

Python 語法：用熟悉的 Python 代碼編寫硬件描述

仿真支持：在綜合之前，使用 Python 測試硬件邏輯。

代碼生成：自動將 Verilog 代碼轉換為 Vivado 集成所需的格式

模塊化設計：可重用的接口定義和組件

類型安全：硬件感知類型檢查可防止常見錯誤

項目概述

中斷生成器 IP 提供：

兩個獨立的中斷輸出：獨立的中斷 1 和中斷 2 通道

周期性中斷模式：可配置的基于定時器的中斷，帶有 32 位周期計數器

軟件觸發模式：通過寄存器寫入按需生成中斷

基于寄存器的控制：用于配置和狀態監控的 AXI4-Lite 接口

中斷管理：用于靈活中斷控制的狀態寄存器和使能寄存器

先決條件

硬件：

Xilinx KR260 機器人入門套件 網絡連接（用于 PYNQ 訪問）

軟件：

Ubuntu 24.04 LTS（構建主機）

Python 3.12

Vivado 2025.2（或兼容版本）

定制的 Yocto Linux 鏡像，包含 PYNQ

參考：

https://www.hackster.io/wstanislaus/custom-yocto-linux-network-boot-for-xilinx-kr260-e22ac3

Jupyter Notebook 服務器（包含在 PYNQ 鏡像中）

構建依賴項：

sudo apt-get update
sudo apt-get install -y python3.12 python3.12-venv make

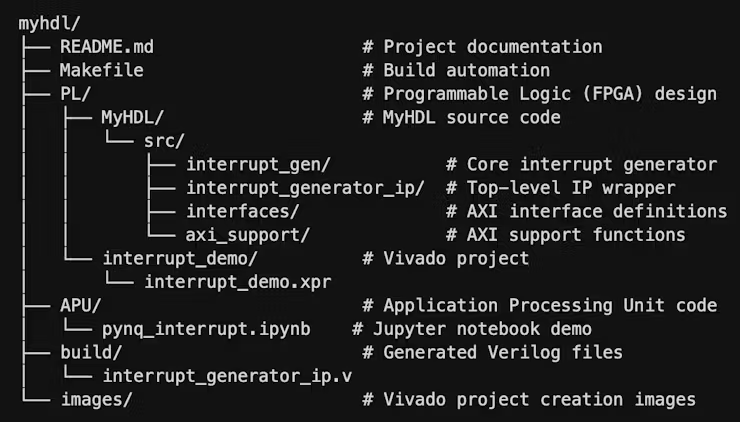

項目結構:

構建 MyHDL IP

構建過程將基于 Python 的 MyHDL 代碼轉換為 Verilog，以便與 Vivado 集成。

步驟 1：構建 IP

cdmyhdl
make all

這條命令：

創建一個 Python 3.12 虛擬環境

安裝 MyHDL 軟件包

將 MyHDL 代碼轉換為 Verilog

輸出：build/interrupt_generator_ip.v

手動構建過程：

# Create virtual environment
python3.12 -m venv venv
sourcevenv/bin/activate

# Install MyHDL
pip install --upgrade pip
pip install myhdl

# Convert to Verilog
PYTHONPATH=. python PL/MyHDL/src/interrupt_generator_ip/interrupt_generator_ip.py

生成的 Verilog 文件（interrupt_generator_ip.v）包含完整的 IP 核，帶有 AXI4-Lite 接口，可直接用于 Vivado 集成。

MyHDL IP架構

核心組件：

中斷生成器核心（interrupt_gen.py）實現周期性和軟件觸發的中斷邏輯，管理周期計數器和中斷狀態，提供兩個獨立的中斷輸出。

IP Wrapper ( interrupt_generator_ip.py)將 AXI4-Lite 接口轉換為內部 AxiLocal 格式，實例化中斷生成器內核，并為 Vivado 生成 Verilog 輸出。

AXI 接口（axi_lite.py，axi_local.py）標準 AXI4-Lite 從接口，用于內部路由的簡化本地 AXI 總線

寄存器：

步驟 1：創建新項目

打開 Vivado 并選擇“創建項目”

選擇RTL 項目，然后單擊“下一步”。

設置項目名稱：interrupt_demo

選擇項目路徑

選擇“Do not specify sources at this time”。

點擊“Boards”，然后選擇“Kria KR260 Robotics Starter Kit SOM”。

步驟 2：添加 MyHDL 生成的 Verilog

在 Vivado 中，右鍵單擊Design Sources → Add Sources。

選擇“Add or create design sources”

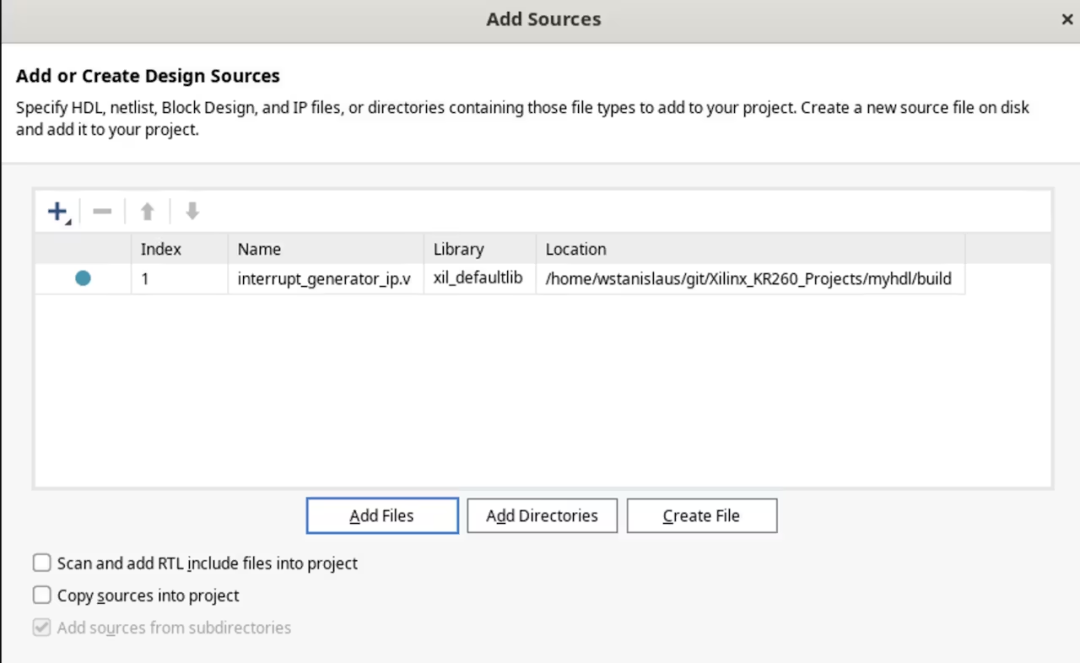

點擊“Add Files”并導航至build/interrupt_generator_ip.v

點擊“完成”

步驟 3：創建模塊設計

在“ Sources ”窗口中右鍵單擊→創建塊設計

給它起個名字interrupt_demo

單擊“確定”

步驟 4：添加IP核

將以下 IP 核添加到模塊設計中：

Zynq UltraScale+ PS ( zynq_ultra_ps_e)雙擊配置啟用PL-PS 時鐘(100MHz)啟用M_AXI_HPM0_LPD接口啟用IRQ_F2P中斷輸入

中斷生成器 IP （自定義 IP）在模塊設計中右鍵單擊 →添加模塊從列表中選擇這是 MyHDL 生成的 IPinterrupt_generator_ip_0

AXI Smart Memory Controller （axi_smc）通過 AXI4-Lite 將 PS 連接到自定義 IP

AXI 中斷控制器（axi_intc）合并 PL 中斷基地址：0xB0010000

Interrupt Concatenator（xlconcat）組合中斷生成器輸出，連接到 AXI 中斷控制器

Processor System Reset （proc_sys_reset）PL邏輯復位控制器

步驟 5：連接IP核

連接以下部件：

PS → AXI SMC → Interrupt Generator：AXI4-Lite 接口

Interrupt Generator → Interrupt Concatenator：兩個中斷輸出

Interrupt Concatenator → AXI Interrupt Controller：組合中斷總線

AXI Interrupt Controller → PS ：IRQ_F2P 中斷輸入

PS → 所有 IP ：時鐘和復位信號

步驟 6：創建 HDL 包裝器

右鍵單擊塊設計 →創建 HDL 包裝器

選擇“讓 Vivado 管理包裝器并自動更新”

單擊“確定”

步驟 7：完成積木設計

最終的模塊設計應該如下所示：

步驟 8：生成比特流

步驟 9：導出硬件

File → Export → Export Hardware

Include bitstream

Export to interrupt_demo.xsa

PYNQ 集成

硬件平臺導出后，現在可以使用 PYNQ 的 Python 接口與自定義 IP 進行交互。

步驟 1：將文件復制到 KR260

將以下內容復制到 KR260 開發板：

interrupt_demo.bit→/nfsroot/lib/firmware/

interrupt_demo.hwh→/nfsroot/lib/firmware/

APU/pynq_interrupt.ipynb→/nfsroot/home/xilinx/Notebook/

步驟 2：打開 Jupyter 服務器

在 Ubuntu 構建/開發機器上：

firefox http://172.20.1.2:9090/

找到pynq_interrupt.ipynb并打開它。

步驟 3：加載Overlay

from pynq import Overlay, Interrupt
import asyncio

# Load the FPGA overlay
overlay = Overlay('interrupt_demo.bit')
overlay.download()

# Get the interrupt generator IP
intr = overlay.interrupt_generator_ip_0

# Configure PL clock (100MHz)
overlay.clock_dict['fclk_clk0'] = 100000000

步驟 4：配置中斷

# Register offsets
period1 = 0x00
period2 = 0x04
isr = 0x08
ier = 0x0C
trigger = 0x10

# Configure interrupt1 for software triggering
intr.write(period1, 0) # Disable periodic mode
intr.write(ier, 1)   # Enable interrupt1

# Configure interrupt2 for periodic interrupts (1 second at 100MHz)
intr.write(period2, 100000000)
intr.write(ier, 2)   # Enable interrupt2

步驟 5：處理中斷

# Create interrupt instances
intr_inst1 = Interrupt('axi_intc', intr_id=0) # interrupt1
intr_inst2 = Interrupt('axi_intc', intr_id=1) # interrupt2

# Async interrupt handler
async def interrupt_handler(interrupt_object, interrupt_bit):
 print("Handler task started. Waiting for interrupt...")

 # Wait for interrupt
  await interrupt_object.wait()

 print("Interrupt received!")

 # Clear the interrupt (write 1 to the bit to clear it)
  intr.write(isr, interrupt_bit)

# Trigger software interrupt
intr.write(trigger, 1) # Trigger interrupt1

# Wait for interrupt
await interrupt_handler(intr_inst1, 1)

# Periodic interrupt will fire automatically
await interrupt_handler(intr_inst2, 2)

中斷操作模式

周期性中斷：

將周期寄存器設置為所需的時鐘周期計數

在 IER 寄存器中啟用中斷

當計數器到期時，中斷會自動觸發。

中斷發生時，ISR 位被置位。

軟件清除 ISR 位以確認

軟件觸發中斷：

將周期寄存器設置為 0（禁用周期模式）

在 IER 寄存器中啟用中斷

向 TRIGGER 寄存器位寫入 1

Interrupt fires immediately

ISR 位已設置

軟件清除 ISR 位以確認

設計優勢

MyHDL 的優勢：

快速原型開發：用 Python 編寫硬件，用 Python 進行測試，然后轉換為 Verilog 格式

代碼復用：采用可復用接口定義的模塊化設計

仿真：綜合之前測試硬件邏輯。

可維護性：Python 的可讀性使得硬件代碼更容易理解。

整合優勢：

標準接口：AXI4-Lite 提供與 PS 的標準連接。

PYNQ 兼容性：通過 Python 無縫控制自定義 IP

靈活配置：基于寄存器的控制支持運行時重新配置

中斷支持：正確的 PL 到 PS 中斷處理

資源

MyHDL 文檔：

http://www.myhdl.org/

PYNQ 文檔：

https://pynq.readthedocs.io/

Xilinx Vivado 文檔：

https://www.xilinx.com/support/documentation/sw_manuals/xilinx2025_2/ug910-vivado-getting-started.pdf

KR260 開發板文檔：

https://www.xilinx.com/products/boards-and-kits/kria.html

定制 Yocto Linux 項目：

https://www.hackster.io/wstanislaus/custom-yocto-linux-network-boot-for-xilinx-kr260-e22ac3

本項目源文件

https://github.com/wstanislaus/Xilinx_KR260_Projects/tree/main/myhdl

結論

該項目表明，F(xiàn)PGA 開發并不意味著要放棄現代軟件工具。通過使用 MyHDL，我們可以：

用 Python 編寫硬件代碼

利用 Python 的生態系統進行測試和仿真

生成用于 Vivado 集成的標準 Verilog

通過 PYNQ 的 Python 接口控制硬件

最終形成的開發工作流程既能讓軟件工程師感到自然流暢，又能保持 FPGA 設計的強大功能和靈活性。無論是在構建新的 IP 核原型、嘗試軟硬件協同設計，還是構建生產系統，MyHDL 都能在軟件和硬件世界之間架起一座橋梁。
